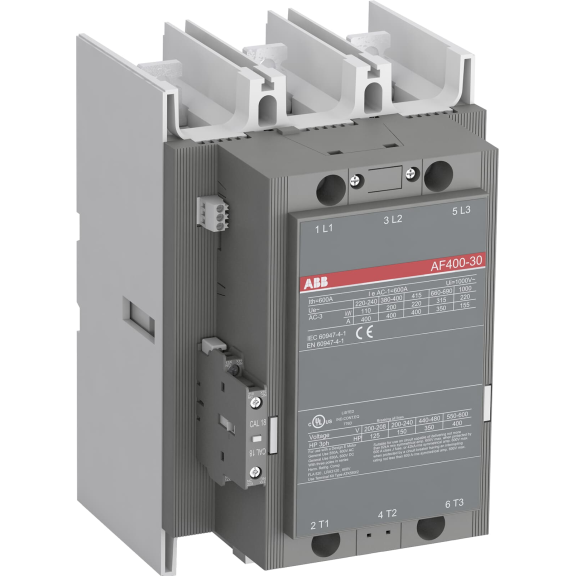

ABB 1SFL577001R7011, AF400-30-11, AF Serisi, 400 Amper, 200 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA+1NK
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SFL577001R7011
- Ean Barkodu: 7320500217665
51.527,84TL
147.222,41TL
KDV Hariç: 42.939,87TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | AF400-30-11 100-250V 50/60Hz / 100-250V DC Contactor |
| ABB EcoSolutions | |
| ABB EcoSolutions | Yes |
| ABB Site Toplantı Grubu Atıkların Depolama Alanına İtmeyi Hedefleme | Non-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility |
| Ömrü Sonu Sökme Talimatları | 1SFC100112M0003 |
| Çevresel Ürün Beyanı(EPD) | 1SFC100105D0201 |
| Ürünün Geri Dönüşüm Oranı EN45555'e Göre | Design for Closing Resource Loops - Standard EN45555 - 63.1 % |
| Müşteriler için İyileştirilmiş Enerji Verimliliği | Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line |
| Üründeki Sürdürülebilir Malzeme İçeriği | Recycled Metal - 37 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 2CMT2021-006277 |
| REACH Beyanı | 2CMT2021-006202 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006525 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Gümrük Tarifesi numarası | 85364900 |
| Boyutlar | |
| Ürün Net Genişliği | 186 mm |
| Ürün Net Yüksekliği | 278 mm |
| Ürün Net Derinlik / Uzunluk | 216 mm |
| Ürün Net Ağırlığı | 10.6 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C Close to Contactor for Storage -40 ... 70 °C |
| İzin Verilen Maksimum Çalışma Rakımı | Without Derating 3000 m |
| Şoka Karşı Direnç(IEC 60068-2-27) | Shock Direction: A 5 g Shock Direction: B1 5 g Shock Direction: B2 5 g Shock Direction: C1 5 g Shock Direction: C2 5 g |
| Teknik Özellikler | |
| Ana Kontak Sayısı NO | 3 |
| Ana Kontak Sayısı NC | 0 |
| Yardımcı Kontak Sayısı NO | 1 |
| Yardımcı Kontak Sayısı NC | 1 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 600 A |
| Nominal Çalışma Gerilimi | Main Circuit 1000 V |
| Nominal Frekans (f) | Main Circuit 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | Main Circuit 8 kV |
| Anma Yalıtım Gerilimi (Ui) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V acc. to UL/CSA 600 V |
| Kutup Sayısı | 3P |
| Anma Çalışma Akımı AC-1 (Ie) | (1000 V) 40 °C 600 A (1000 V) 55 °C 500 A (1000 V) 70 °C 400 A (690 V) 40 °C 600 A (690 V) 55 °C 500 A (690 V) 70 °C 400 A |
| Anma Çalışma Akımı AC-3 (Ie) | (415 V) 55 °C 400 A (440 V) 55 °C 400 A (500 V) 55 °C 400 A (690 V) 55 °C 350 A (1000 V) 55 °C 155 A (380 / 400 V) 55 °C 400 A (220 / 230 / 240 V) 55 °C 400 A |
| Güç Kaybı | at Rated Operating Conditions per Pole 16 W |
| Mekanik Dayanıklılık | 3 million |
| Anma Çalışma Gücü AC-3 (Pe) | (415 V) 220 kW (440 V) 220 kW (500 V) 250 kW (690 V) 315 kW (1000 V) 220 kW (380 / 400 V) 200 kW (220 / 230 / 240 V) 110 kW |
| Nominal Çalışma Akımı DC-1 (Ie) | (110 V) 1-Pole, 40 °C 600 A (110 V) 2 Poles in Series, 40 °C 600 A (220 V) 3 Poles in Series, 40 °C 600 A (600 V) 3 Poles in Series, 40 °C 600 A |
| Nominal Çalışma Akımı DC-3 (Ie) | (110 V) 1-Pole, 40 °C 600 A (110 V) 2 Poles in Series, 40 °C 600 A (220 V) 3 Poles in Series, 40 °C 600 A (600 V) 3 Poles in Series, 40 °C 600 A |
| Nominal Çalışma Akımı DC-5 (Ie) | (110 V) 1-Pole, 40 °C 600 A (110 V) 2 Poles in Series, 40 °C 600 A (220 V) 3 Poles in Series, 40 °C 600 A (600 V) 3 Poles in Series, 40 °C 600 A |
| Maksimum Kesme Kapasitesi | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 4000 A cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 3500 A |
| Anma Kesme Kapasitesi AC-3 | 8 x Ie AC-3 |
| Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 4400 A at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 840 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 2500 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 4600 A at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 3100 A |
| Koruma Derecesi | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00 |
| Kısa Devre Koruyucu Cihazlar | gG Type Fuses 630 A |
| Anma Yapma Kapasitesi AC-3 | 10 x Ie AC-3 |
| Maksimum Elektriksel Anahtarlama Sıklığı | (AC-1) 300 cycles per hour (AC-2 / AC-4) 60 cycles per hour (AC-3) 300 cycles per hour |
| Nominal Kontrol Devresi Gerilimi (Uc) | 50 Hz 100 ... 250 V 60 Hz 100 ... 250 V DC Operation 100 ... 250 V |
| Maksimum Mekanik Anahtarlama Sıklığı | 300 cycles per hour |
| Bağlantı Kapasitesi Ana Devre | Bar 47 mm² Rigid Al-Cable 2x240 mm² Rigid Cu-Cable 240 mm² |
| Bobin Çalışma Sınırları | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Bağlantı Kapasitesi Yardımcı Devre | Flexible with Ferrule 2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² Flexible 2x0.75 ... 2.5 mm² Solid 2 x 1 ... 4 mm² Stranded 2 x 1 .... 4 mm² |
| Sıkma Torku | Cable Lug 35 N·m Main Circuit 35 N·m |
| Çalışma Zamanı | Between Coil De-energization and NC Contact Closing 45 ... 55 ms Between Coil De-energization and NO Contact Opening 48 ... 58 ms Between Coil Energization and NC Contact Opening 45 ... 115 ms Between Coil Energization and NO Contact Closing 50 ... 120 ms |
| Bobin Tüketimi | Holding at Max. Rated Control Circuit Voltage 50 Hz 12 V·A Holding at Max. Rated Control Circuit Voltage 60 Hz 12 V·A Holding at Max. Rated Control Circuit Voltage DC 5 V·A Pull-in at Max. Rated Control Circuit Voltage 50 Hz 955 V·A Pull-in at Max. Rated Control Circuit Voltage 60 Hz 955 V·A Pull-in at Max. Rated Control Circuit Voltage DC 895 V·A |
| Terminal Türü | Main Circuit: Bars |
| Bağlantı Kapasitesi | Bar 47 mm² Rigid Al-Cable 2x240 mm² Rigid Cu-Cable 240 mm² |
| Ürün Adı | Block Contactor |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 1SBC100214C0202 |
| Veri Sayfası, Teknik Bilgi (Bölüm 2) | 1SAC200017M0002 |
| Talimatlar ve Kılavuzlar | 1SFC380023-en |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Boyut Şeması | 53540919-59 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 280 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 375 mm |
| Paket Seviye 1 Yükseklik | 310 mm |
| Paket Seviye 1 Brüt Ağırlık | 12 kg |
| Paket Düzey 1 EAN | 7320500217665 |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Maksimum Çalışma Gerilimi UL/CSA | Main Circuit 1000 V |
| Beygir Gücü Anma UL/CSA | (200 V AC) Three Phase 125 hp (208 V AC) Three Phase 125 hp (220 ... 240 V AC) Three Phase 150 hp (440 ... 480 V AC) Three Phase 350 hp (550 ... 600 V AC) Three Phase 400 hp |
| Genel Kullanım Derecesi UL/CSA | (1000 V AC) 550 A |
| Tam Yük Amper Motor Kullanımı | (440 ... 480 V AC) Three Phase 414 A (550 ... 600 V AC) Three Phase 382 A |
| Sertifikalar ve Beyanlar | |
| ABS Sertifikası | 15-LD1408622-PDA |
| CB Sertifikası | SE-82316 |
| BV Sertifikası | BV_13409-C0BV |
| CE Uygunluk Beyanı | 2CMT2019-005796 |
| CQC Sertifikası | CQC2007010304256683 CQC2011010304514755 |
| Uygunluk Beyanı - CCC | 2020980304001300 2020980304001081 |
| CCS Sertifikası | GB14T00030 |
| Uygunluk Beyanı - UKCA | 2CMT2020-006118 |
| DNV Sertifikası | DNV_E-10966 |
| DNV GL Sertifikası | TAE00001W1 |
| GL Sertifikası | GL_42988-02HH |
| UL Sertifikası | 20121207-E36588 |
| EAC Sertifikası (Eurasian Conformity Certificate) | 9AKK107046A8618 |
| LR Sertifikası | 16-20064 |
| RINA Sertifikası | ELE060313XG_002 |
| LOVAG Sertifikası | SE-0146190 |
| RMRS Sertifikası | 9AKK107045A6978 |
| PRS Sertifikası | TE_2092_880423_16 |
| UL Listeleme Kartı | UL_E36588 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| IDEA Granüler Kategori Kodu (IGCC) | 4758 >> Iec Contactors |
| E-Numarası (Finlandiya) | 3709332 |
| E-Numarası (Norveç) | 4115288 |
| E-Numarası (İsveç) | 3228336 |
| Diğer Özellikler | |
| Yalnızca Konfigürasyon | No |
| Menşei Ülkesi | Sweden (SE) |
| Kritiklik | No |
| Teslim Süresi | 999 day |
| Sipariş Üzerine Üretim | No |
| Not | No |
| Ürün Mevcudiyet Sınıfı | No more available. No replacement |
| Ürün Satış Durumu | Inactive |
| Sadece Teklif | No |
| Garanti İade | Product under warranty must be returned |
| Depolama Konumu | 4001 |
