Bıçaklı Sigortalar ve Aksesuarları
Bıçaklı sigortalar ve aksesuarları; elektrik tesisatlarında yüksek akım seviyelerinde aşırı akım ve kısa devre koruması sağlamak için kullanılan, özellikle endüstriyel dağıtım panoları, ana enerji hatları, makine panoları ve güçlü yük devrelerinde tercih edilen koruma ürünlerini kapsar. NH sigorta olarak da bilinen bıçaklı sigortalar, yüksek kesme kapasitesi ve güvenilir koruma karakteri sayesinde alçak gerilim güç dağıtım sistemlerinde önemli bir güvenlik katmanı oluşturur.
Bıçaklı sigortalar; dağıtım sistemlerinde, motor besleme hatlarında, sigortalı yük ayırıcı uygulamalarında, ana pano çıkışlarında ve yüksek güçlü ekipmanların beslendiği devrelerde kullanılır. Devrede aşırı akım veya kısa devre oluştuğunda sigorta elemanı açarak tesisatın, kabloların, pano bileşenlerinin ve bağlı ekipmanların zarar görmesini önlemeye yardımcı olur. Güvenli ve kararlı kullanım için sigortanın akım değeri, NH boyutu, karakteri, kesme kapasitesi ve kullanılacak sigorta altlığı ile uyumu birlikte değerlendirilmelidir.
Elektrofors’ta Schneider Electric, Siemens, ABB, Legrand, Chint, Sigma Elektrik ve farklı markalara ait bıçaklı sigorta, NH sigorta, bıçaklı sigorta altlığı ve tamamlayıcı aksesuarları inceleyebilir; ürünleri akım değeri, NH boyutu, koruma karakteri, kullanım gerilimi, kesme kapasitesi, altlık uyumu ve pano uygulamasına göre karşılaştırabilirsiniz.
Bıçaklı Sigorta Nedir?
Bıçaklı sigorta, alçak gerilim elektrik devrelerinde yüksek akım ve kısa devre koşullarına karşı koruma sağlamak için kullanılan, metal bıçak uçlu bağlantı yapısına sahip yüksek kapasiteli sigorta tipidir. NH sigorta olarak da adlandırılan bu ürünler, uygun sigorta altlığı veya sigortalı yük ayırıcı ile birlikte kullanıldığında güvenli temas, yüksek kesme kapasitesi ve servis edilebilir koruma yapısı sunar.
Bıçaklı sigortalar açma yaptıktan sonra tekrar kullanılamaz; devredeki arıza sebebi kontrol edildikten sonra uygun değer ve tipte yeni sigorta ile değiştirilmelidir. Seçim yapılırken yalnızca amper değerine bakmak yeterli değildir. NH00, NH1, NH2, NH3 gibi fiziksel boyutlar, sigorta karakteri, kullanım gerilimi, kısa devre kesme kapasitesi, bağlantı yapısı ve kullanılacak altlık ile mekanik uyum mutlaka dikkate alınmalıdır.
Yüksek Akım Koruması
Bıçaklı sigortalar, yüksek akım seviyelerinde çalışan devrelerde aşırı akım ve kısa devre risklerine karşı güçlü bir koruma katmanı oluşturur.
NH Tipi Yapı
NH00, NH1, NH2 ve NH3 gibi farklı boyut seçenekleri sayesinde farklı akım seviyelerine ve pano uygulamalarına uygun çözümler sunar.
Altlık ile Güvenli Montaj
Uygun bıçaklı sigorta altlığı ile birlikte kullanıldığında güvenli temas, düzenli montaj ve daha kontrollü bakım imkânı sağlar.
Bu Kategoride Hangi Ürünler Bulunur?
Bıçaklı Sigortalar ve Aksesuarları kategorisi, yüksek akım koruması gerektiren sistemler için kullanılan NH sigorta ürünlerini, bu sigortaların güvenli şekilde monte edilmesini sağlayan bıçaklı sigorta altlıklarını ve uygulama bütünlüğünü destekleyen tamamlayıcı aksesuarları kapsar. Aşağıdaki alt kategoriler üzerinden ihtiyacınıza uygun ürün grubuna doğrudan ulaşabilirsiniz.

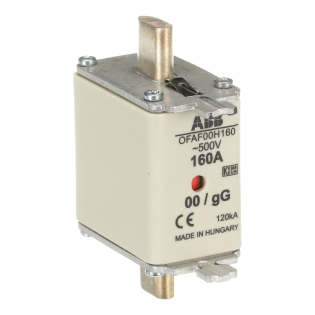

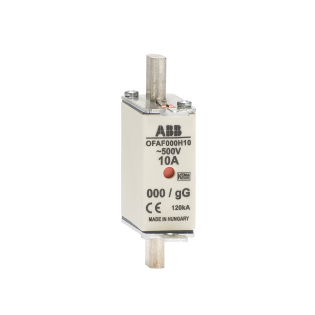

Bıçaklı Sigortalar
Yüksek akım ve kısa devre koşullarında devreyi açarak koruma sağlayan NH tip sigorta ürünleridir. Akım değeri, NH boyutu, koruma karakteri ve kesme kapasitesine göre seçilir.
Bıçaklı sigortaları incele
Bıçaklı Sigorta Altlıkları
Bıçaklı sigortaların pano içinde güvenli temasla bağlanmasını ve servis edilebilir şekilde kullanılmasını sağlayan taşıyıcı ve bağlantı ürünleridir.
Bıçaklı sigorta altlıklarını incele
Aksesuarlar
Bıçaklı sigorta ve altlık uygulamalarında montaj, bağlantı, güvenli değişim, pano düzeni ve bakım kolaylığını destekleyen tamamlayıcı ürünleri kapsar.
Aksesuarları incele
Uygulamaya Göre Bıçaklı Sigorta ve Altlık Seçimi
Bıçaklı sigorta seçiminde yalnızca amper değeri değil; devrenin kısa devre seviyesi, yük tipi, sigorta karakteri, NH boyutu, kullanılacak altlık, pano yerleşimi ve bakım senaryosu birlikte değerlendirilmelidir. Özellikle yüksek güçlü dağıtım uygulamalarında yanlış sigorta veya uyumsuz altlık seçimi ısınma, temas zayıflığı ve güvenlik riski oluşturabilir.
| Uygulama |
Öncelikli Ürün Grubu |
Kritik Seçim Kriteri |
| Ana dağıtım panosu |
Bıçaklı sigortalar |
Akım değeri, NH boyutu, kesme kapasitesi ve selektivite ihtiyacı |
| Yüksek güçlü hat koruması |
NH sigortalar |
Kısa devre seviyesi, kablo kesiti, sigorta karakteri ve kullanım gerilimi |
| Motor devresi ön koruması |
aM veya uygun karakterde bıçaklı sigorta |
Motor kalkış akımı, koruma koordinasyonu ve sigorta tipi |
| Sigortalı yük ayırıcı uygulaması |
Bıçaklı sigortalar |
Sigortalı yük ayırıcı gövde boyutu, sigorta ölçüsü ve akım uyumu |
| Pano içi sabit montaj |
Bıçaklı sigorta altlıkları |
NH boyutu, bağlantı tipi, kutup yapısı ve pano yerleşimi |
| Bakım ve revizyon |
Aksesuarlar |
Mevcut sigorta-altlık uyumu, güvenli değişim ve servis kolaylığı |
Bıçaklı Sigorta, Kartuş Sigorta ve Otomatik Sigorta Arasındaki Fark
Elektrik panolarında kullanılan bıçaklı sigorta, kartuş sigorta ve otomatik sigorta ürünleri farklı akım seviyeleri, farklı gövde yapıları ve farklı servis mantıkları ile kullanılır. Doğru ürün seçimi için koruma ihtiyacı, kısa devre seviyesi, tekrar kurulabilirlik beklentisi ve pano yapısı birlikte değerlendirilmelidir.
| Ürün Tipi |
Ana Görev |
Tipik Kullanım |
| Bıçaklı Sigorta |
Yüksek akım ve kısa devre koruması sağlamak |
Ana dağıtım panoları, endüstriyel tesisler, yüksek güçlü hatlar ve sigortalı yük ayırıcılar |
| Kartuş Sigorta |
Daha küçük veya orta ölçekli devrelerde aşırı akım ve kısa devre koruması sağlamak |
Yardımcı devreler, kontrol panoları, makine panoları ve belirli dağıtım uygulamaları |
| Otomatik Sigorta |
Açma sonrası tekrar kurulabilen devre koruması sağlamak |
Bina tesisatları, standart dağıtım devreleri ve hat koruma uygulamaları |
| Sigortalı Yük Ayırıcı |
Sigorta ile birlikte yük ayırma ve anahtarlama imkânı sunmak |
Güç dağıtımı, endüstriyel panolar ve güvenli ayırma gereken devreler |
Bıçaklı Sigorta Seçerken Nelere Dikkat Edilmelidir?
Nominal Akım
Sigortanın akım değeri, korunacak devrenin çalışma akımı ve koruma ihtiyacına göre seçilmelidir. Gereğinden büyük sigorta seçimi yeterli koruma sağlamayabilir.
NH Boyutu
NH00, NH1, NH2, NH3 gibi boyutlar sigortanın fiziksel ölçüsünü ve kullanılacağı altlık ya da sigortalı yük ayırıcı uyumunu belirler.
Sigorta Karakteri
gG, aM veya farklı karakterdeki sigortalar farklı uygulamalar için kullanılır. Hat koruma, motor devresi veya özel koruma senaryosu karakter seçiminde belirleyicidir.
Kesme Kapasitesi
Uygulamadaki kısa devre seviyesi, sigortanın güvenli şekilde kesebileceği kapasite ile uyumlu olmalıdır. Endüstriyel panolarda bu kriter kritiktir.
Altlık Uyumu
Bıçaklı sigorta altlığı, kullanılacak sigortanın NH boyutu, akım değeri, bağlantı yapısı ve pano yerleşimi ile uyumlu olmalıdır.
Servis Güvenliği
Sigorta değişimi ve bakım işlemleri için erişim, uygun ekipman kullanımı, pano düzeni ve güvenli çalışma prosedürleri dikkate alınmalıdır.
Bıçaklı Sigorta Kullanım Alanları
| Uygulama Alanı |
Kullanım Amacı |
Tipik Ürün Grubu |
| Ana Dağıtım Panoları |
Yüksek akım devrelerinde güvenilir kısa devre ve aşırı akım koruması sağlamak |
Bıçaklı sigortalar, bıçaklı sigorta altlıkları |
| Endüstriyel Tesisler |
Güçlü yüklerin ve enerji dağıtım hatlarının korunmasını desteklemek |
NH sigortalar, sigorta altlıkları |
| Sigortalı Yük Ayırıcı Sistemleri |
Sigorta ile enerji ayırma işlevini birlikte kullanmak |
Bıçaklı sigortalar |
| Motor Besleme Hatları |
Kalkış karakteri dikkate alınarak uygun ön koruma oluşturmak |
aM veya uygun karakterde bıçaklı sigortalar |
| Pano Revizyonu ve Bakım |
Açmış veya ömrünü tamamlamış sigortaları yenilemek |
Bıçaklı sigortalar, aksesuarlar |
| Sabit Pano Montajı |
Sigortaların güvenli temasla ve düzenli şekilde bağlanmasını sağlamak |
Bıçaklı sigorta altlıkları, aksesuarlar |
Bıçaklı Sigorta Altlıkları Ne İşe Yarar?
Bıçaklı sigorta altlıkları, NH sigortaların pano içinde güvenli, stabil ve servis edilebilir şekilde kullanılmasını sağlayan taşıyıcı bağlantı elemanlarıdır. Yüksek akım altında güvenli temas sağlamak, sigortayı doğru pozisyonda tutmak ve bakım sırasında daha düzenli bir değişim süreci oluşturmak için doğru altlık seçimi önemlidir.
| Altlık / Aksesuar Grubu |
Görevi |
Dikkat Edilecek Nokta |
| Bıçaklı Sigorta Altlığı |
NH sigortayı güvenli temasla devreye bağlar |
NH boyutu, akım değeri, bağlantı tipi ve pano montajı kontrol edilmelidir |
| Tek Kutuplu Altlık |
Tek hat veya tek faz bağlantılarında kullanılır |
Devre yapısı ve pano yerleşimi dikkate alınmalıdır |
| Çok Kutuplu Altlık |
Birden fazla hattın düzenli şekilde korunmasını sağlar |
Kutup sayısı, NH boyutu ve bağlantı düzeni doğru seçilmelidir |
| Aksesuarlar |
Montaj, bağlantı ve bakım süreçlerini destekler |
İlgili sigorta ve altlık yapısıyla uyumlu olmalıdır |
Bıçaklı Sigorta Markaları ve Seri Seçimi
Bıçaklı sigorta ve altlık seçiminde marka ve seri; akım değeri, NH boyutu, sigorta karakteri, kesme kapasitesi, altlık uyumu, pano standardı ve ürün bulunabilirliği açısından önemlidir. Schneider Electric, Siemens, ABB, Legrand, Chint ve Sigma Elektrik gibi markaların NH sigorta ve sigorta altlığı çözümleri farklı pano ve yüksek akım koruma senaryolarına göre değerlendirilebilir.
Schneider Electric
Dağıtım panoları, sigortalı yük ayırıcı uygulamaları ve endüstriyel koruma devreleri için bıçaklı sigorta ve altlık çözümleriyle tercih edilir.
Schneider Electric ürünlerini incele
Siemens
Endüstriyel güç dağıtımı, pano koruma ve yüksek akım uygulamalarında kullanılabilen NH sigorta ve sigorta bağlantı çözümleri sunar.
Siemens ürünlerini incele
ABB
Elektrik dağıtım ve endüstriyel koruma uygulamaları için bıçaklı sigorta, sigorta altlığı ve tamamlayıcı pano ürünleriyle değerlendirilebilir.
ABB ürünlerini incele
Legrand
Bina elektriği, dağıtım panoları ve güç koruma devreleri için sigorta ve sigorta altlığı çözümleri sunar.
Legrand ürünlerini incele
Chint
Fiyat-performans odaklı NH sigorta, sigorta altlığı ve pano koruma ürünleriyle farklı proje ihtiyaçlarına ekonomik alternatifler sunar.
Chint ürünlerini incele
Sigma Elektrik
Yerel pazarda erişilebilirlik ve temel pano koruma uygulamalarına yönelik bıçaklı sigorta ve tamamlayıcı ürün seçenekleriyle tercih edilen markalardan biridir.
Sigma Elektrik ürünlerini incele
Elektrofors’ta Bıçaklı Sigortalar ve Aksesuarları
Elektrofors, Bıçaklı Sigortalar ve Aksesuarları kategorisinde elektrik taahhüt firmaları, pano imalatçıları, bakım ekipleri, makine üreticileri, otomasyon firmaları ve endüstriyel tesisler için yüksek akım koruma odaklı ürün seçenekleri sunar. Bıçaklı sigortalardan sigorta altlıklarına, montaj ve uygulama aksesuarlarından bakım ihtiyaçlarına kadar farklı ürün gruplarını bu kategori üzerinden inceleyebilirsiniz.
Ürün seçiminde yalnızca fiyat değil; nominal akım, NH boyutu, sigorta karakteri, kısa devre kesme kapasitesi, kullanım gerilimi, altlık uyumu, pano bağlantı yapısı ve uygulama senaryosu birlikte değerlendirilmelidir.
Sıkça Sorulan Sorular
Bıçaklı sigorta nedir?
Bıçaklı sigorta, yüksek akım ve kısa devre durumlarında devreyi keserek tesisatı ve bağlı ekipmanları korumaya yardımcı olan NH tip yüksek kapasiteli sigorta ürünüdür.
NH sigorta ne demektir?
NH sigorta, alçak gerilim yüksek performans sigortası olarak kullanılan bıçaklı sigorta tiplerini ifade eder. Yüksek akım ve yüksek kesme kapasitesi gerektiren uygulamalarda tercih edilir.
Bıçaklı sigortalar nerelerde kullanılır?
Bıçaklı sigortalar endüstriyel tesislerde, ana dağıtım panolarında, yüksek güçlü hatlarda, motor beslemelerinde ve sigortalı yük ayırıcı uygulamalarında kullanılabilir.
Bıçaklı sigorta altlığı neden gereklidir?
Bıçaklı sigorta altlığı, NH sigortanın pano içinde güvenli temasla bağlanmasını, doğru pozisyonda tutulmasını ve servis edilebilir şekilde kullanılmasını sağlar.
NH00, NH1, NH2 ve NH3 neyi ifade eder?
NH00, NH1, NH2 ve NH3 ifadeleri bıçaklı sigortaların fiziksel boyutlarını ve buna bağlı olarak kullanılacağı altlık veya sigortalı yük ayırıcı uyumunu ifade eder.
Bıçaklı sigorta ile otomatik sigorta arasındaki fark nedir?
Bıçaklı sigortalar genellikle daha yüksek akım ve kesme kapasitesi gerektiren uygulamalarda kullanılır ve açma yaptıktan sonra değiştirilir. Otomatik sigortalar ise açma sonrası tekrar kurulabilir yapıdadır.
Bıçaklı sigorta nasıl seçilir?
Bıçaklı sigorta seçilirken nominal akım, NH boyutu, sigorta karakteri, kısa devre kesme kapasitesi, kullanım gerilimi, yük tipi ve altlık uyumu birlikte değerlendirilmelidir.
gG ve aM bıçaklı sigorta arasındaki fark nedir?
gG karakterli sigortalar genel hat ve kablo koruma uygulamalarında kullanılırken, aM karakterli sigortalar motor devrelerinde kısa devre koruması gibi özel senaryolarda değerlendirilebilir.
Bıçaklı sigorta açtığında tekrar kullanılabilir mi?
Hayır. Bıçaklı sigortalar tek kullanımlıktır. Açma gerçekleştikten sonra arıza sebebi kontrol edilmeli ve uygun yeni sigorta ile değiştirilmelidir.
Bıçaklı sigorta değişimi nasıl yapılmalıdır?
Bıçaklı sigorta değişimi enerji kesildikten sonra, uygun güvenlik prosedürleri ve gerekli ekipmanlar kullanılarak yapılmalıdır. Yetkin personel tarafından işlem yapılması önemlidir.
Yanlış bıçaklı sigorta seçilirse ne olur?
Yanlış seçilen sigorta yetersiz koruma, gereksiz açma, temas problemleri, aşırı ısınma, ekipman hasarı veya güvenlik riski oluşturabilir. Bu nedenle teknik değerlere göre seçim yapılmalıdır.
Bıçaklı sigorta altlığı her NH sigorta ile uyumlu mudur?
Hayır. Sigorta altlığı seçilirken NH boyutu, akım değeri, bağlantı yapısı ve ürün serisi uyumu kontrol edilmelidir. Her altlık her sigorta boyutu ile uyumlu değildir.
Bıçaklı sigortalar motor devrelerinde kullanılabilir mi?
Evet, uygun karakter ve koordinasyonla motor devrelerinde kullanılabilir. Motor kalkış akımı, kontaktör-termik yapı ve genel koruma senaryosu birlikte değerlendirilmelidir.
Bıçaklı sigorta ile sigortalı yük ayırıcı aynı şey midir?
Hayır. Bıçaklı sigorta koruma elemanıdır; sigortalı yük ayırıcı ise bıçaklı sigortayı kullanarak yük ayırma ve anahtarlama fonksiyonu sunan farklı bir ürün grubudur.
Bıçaklı sigortalar bakım gerektirir mi?
Sigorta elemanı açmadığı sürece aktif ayar bakımı gerektirmez; ancak altlık temas noktaları, bağlantı sıkılığı, ısınma izleri ve pano bağlantıları periyodik olarak kontrol edilmelidir.
Aynı amperde her bıçaklı sigorta birbirinin yerine kullanılabilir mi?
Hayır. Amper değeri dışında NH boyutu, sigorta karakteri, kullanım gerilimi, kesme kapasitesi ve altlık uyumu da kontrol edilmelidir.
Bıçaklı sigorta aksesuarları ne işe yarar?
Bıçaklı sigorta aksesuarları; montaj düzeni, bağlantı güvenliği, servis kolaylığı ve pano içi uygulama bütünlüğünü desteklemek için kullanılır.
Bıçaklı sigorta fiyatları neye göre değişir?
Bıçaklı sigorta fiyatları; marka, seri, akım değeri, NH boyutu, sigorta karakteri, kesme kapasitesi, kullanım gerilimi ve altlık veya aksesuar ihtiyacına göre değişiklik gösterebilir.
