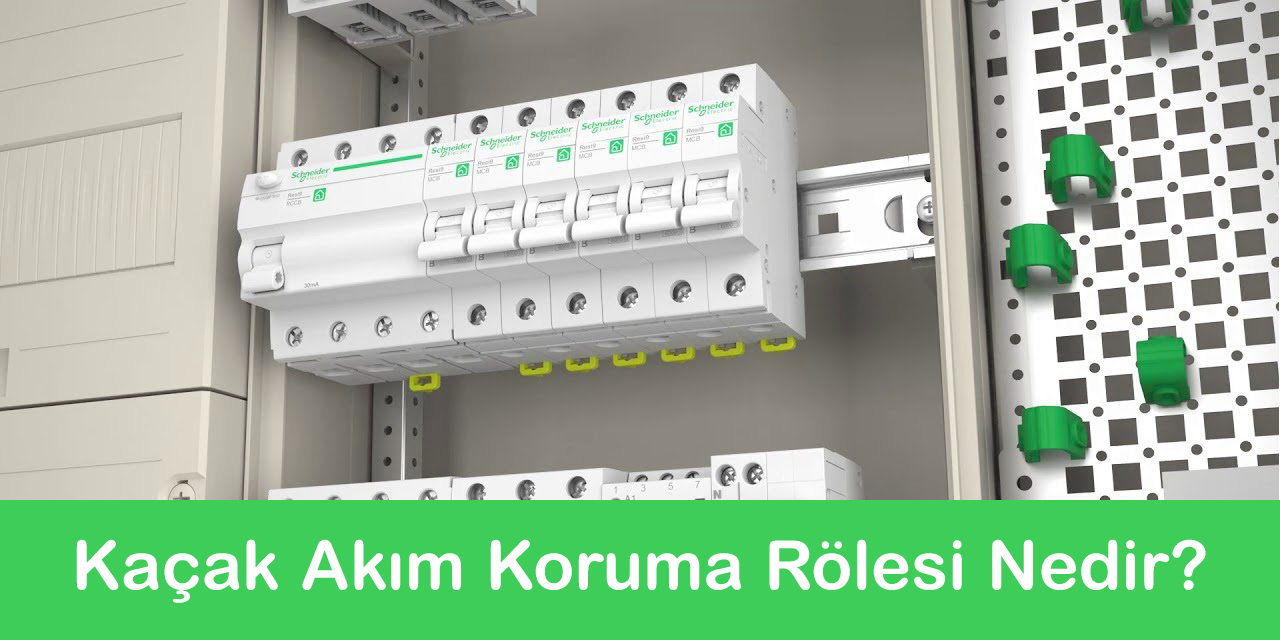

Kaçak Akım Koruma Rölesi Nedir?

Kaçak Akım Koruma Rölesi (KAKR) Nedir ve Neden Önemlidir?

Kaçak Akım Koruma Rölesi (KAKR), elektrik tesisatlarında oluşabilecek kaçak akımları hızlı ve güvenilir bir şekilde algılayarak devreyi otomatik olarak kesen, böylece insan hayatını, elektrik sistemi ve bağlı cihazların güvenliğini sağlayan hayati bir güvenlik donanımıdır. KAKR, elektrik devresindeki faz ve nötr iletkenlerinden toprak yoluyla kaçan akımlarda meydana gelen dengesizlikleri tespit ederek elektrik çarpması, yangın, ekipman hasarı gibi ciddi tehlikelerin önüne geçer.

Elektrik Güvenliğinde Kaçak Akım Koruma Rölesinin Rolü

Elektrik kaçakları genellikle görünmez ve fark edilmesi zordur; ancak sonuçları çok ağır olabilir. Kaçak akım koruma rölesi, bu riskleri en aza indirir ve can güvenliği açısından kritik bir rol üstlenir. Erken tespit sayesinde elektrik çarpması riski azaltılırken, tesisatta yangın çıkma olasılığı da önemli ölçüde engellenir. Günümüzde konutlardan sanayi tesislerine, hastanelerden veri merkezlerine kadar çok geniş bir yelpazede KAKR kullanımı zorunlu ve standart hale gelmiştir.

Kaçak Akım Koruma Rölesinin Kullanım Alanları

• Konutlar, apartmanlar ve site elektrik tesisatları
• Ofisler ve ticari binalar
• Fabrikalar ve endüstriyel tesisler
• İnşaat şantiyeleri ve geçici elektrik sistemleri
• Okullar, hastaneler, kamu binaları
• Tarım ve sulama sistemleri
• Yüzme havuzları, spa merkezleri
• Tekneler, marinalar
• Güneş enerjisi ve rüzgar türbini sistemleri
• Veri merkezleri ve sunucu odaları
• Akıllı ev sistemleri ve otomasyon çözümleri
• Oteller, alışveriş merkezleri, spor tesisleri

Kaçak Akım Koruma Rölesi Nasıl Çalışır? Teknik Detaylar

Kaçak akım koruma rölesi, elektrik devresindeki faz ve nötr iletkenlerinden geçen akımları sürekli olarak izler. Normal şartlarda bu akımların toplamı sıfırdır. Ancak kaçak akım oluştuğunda, toprak yoluyla bir akım kaçağı meydana gelir ve bu denge bozulur. KAKR, bu dengesizliği hassas bobinler ve elektronik devreler sayesinde tespit eder ve belirlenen eşik değerin (örneğin 30 mA) üzerindeki kaçak akımda devreyi hızla açarak elektrik akışını keser.

Kaçak Akım Koruma Rölesinin İç Yapısı

KAKR’nin içinde, ferrit halkası (toroid) etrafına sarılmış hassas tel bobinleri bulunur. Bu bobinler, faz ve nötrden geçen akımları sürekli karşılaştırır. Dengesizlik oluştuğunda bobinlerde indüklenen voltaj tetikleme mekanizmasını çalıştırır ve devreyi keser.

Kaçak Akım Koruma Rölesi Tipleri ve Uygulama Alanları

Doğru Kaçak Akım Koruma Rölesi Seçimi ve Standartlar

Doğru tip ve kapasitede Kaçak Akım Koruma Rölesi (KAKR) seçimi, bağlı cihazların elektriksel karakteristiklerine, tesisatın özelliklerine ve güvenlik gereksinimlerine uygun olmalıdır. Yanlış seçim, ya cihazın kaçak akımı algılayamamasına ya da gereksiz yere devreyi kesmesine sebep olabilir. Bu nedenle, KAKR seçiminde aşağıdaki teknik parametreler dikkatle değerlendirilmelidir:

• Nominal Akım Değeri (In): KAKR’nin taşıyabileceği sürekli akım kapasitesidir. Bu değer, bağlı yükün normal çalışma akımından daha yüksek olmalıdır. Örneğin, 25A nominal akım değerine sahip bir röle, 25 amper’e kadar olan akımları güvenle taşıyabilir. Ancak, bu değer, otomatik sigortaların belirli bir akım üzerinde devreyi kestiği gibi, KAKR’nin de bu değerin üzerinde devreyi keseceği anlamına gelmez. KAKR devreyi yalnızca kaçak akım tespit ettiğinde, belirlenen hassasiyet değerinde keser.

• Hassasiyet Değeri (IΔn): Kaçak akımın algılanma eşik değeridir. Genellikle 10 mA, 30 mA, 100 mA, 300mA gibi farklı hassasiyet seviyeleri bulunur. Evlerde yaygın olarak 30 mA tercih edilirken, daha hassas koruma gereken ortamlarda 10 mA kullanılabilir.

• Tipleri: KAKR’ler algıladıkları akım türüne göre Tip AC, Tip A, Tip F, Tip B gibi sınıflara ayrılır. Seçim yapılırken tesisattaki elektronik cihazların yapısı ve kaçak akım karakteristikleri göz önünde bulundurulur.

• Kutup Sayısı: Tek fazlı sistemlerde genellikle 2 kutuplu (faz ve nötr), üç fazlı sistemlerde ise 4 kutuplu (üç faz + nötr) KAKR kullanılır. Kutup sayısı, sistemin faz sayısına ve bağlantı şekline göre belirlenir.

• Tepki Süresi: KAKR’nin kaçak akımı algılayıp devreyi kesme süresidir. Genellikle milisaniye seviyesinde hızlı tepki veren modeller tercih edilir. Bu, elektrik çarpması ve yangın riskinin minimize edilmesi için kritik bir parametredir.

• Kısa Devre Kesme Kapasitesi (Icu): KAKR’nin kısa devre akımlarına dayanma kapasitesidir. Yüksek kısa devre akımı olan tesisatlar da yüksek Icu değerine sahip röleler kullanılmalıdır. Bu değer, cihazın güvenli ve sağlam çalışmasını garanti eder.

Uluslararası standartlar, özellikle BS 7671:2018 gibi elektrik tesisatı yönetmelikleri, KAKR seçiminde yol gösterici kuralları belirler. Modern inverterli sistemler, LED aydınlatmalar ve elektronik cihazlar nedeniyle Tip A, F veya B KAKR kullanımı tavsiye edilir. Bu standartlar, güvenlik ve performans açısından doğru tip, kapasite ve hassasiyetin seçilmesini zorunlu kılar.

DC Kaçak Akımları ve KAKR Üzerindeki Etkileri

Bazı elektronik cihazlar ve güç sistemleri doğru akım (DC) kaçakları oluşturur. Bu kaçaklar, klasik Tip AC KAKR’leri yanıltabilir veya “körleştirebilir”. Özellikle inverterler, frekans dönüştürücüler ve elektrikli araç şarj cihazları bu tür kaçaklara neden olur.

Bu yüzden modern sistemlerde Tip B KAKR kullanımı önerilir. Tip B cihazlar, DC kaçaklarına karşı daha duyarlıdır ve maksimum güvenlik sağlar.

Kaçak Akım Koruma Rölelerinde Seçicilik (Selectivite)

Birden fazla KAKR’nin kullanıldığı sistemlerde hangi cihazın önce devreyi keseceği önemlidir. “Selectivite” prensibiyle, zaman gecikmeli (Tip S) KAKR’ler üst kademeye konur. Bu sayede kaçak veya kısa devre durumunda yalnızca ilgili devre kesilir, diğer bölümlerde elektrik kesintisi yaşanmaz.

Kaçak Akım Koruma Rölesi Kullanmanın Avantajları

• İnsan hayatını korur: Elektrik çarpması riskini minimize eder.
• Yangın riskini azaltır: Kaçak akımların sebep olduğu yangın ihtimalini düşürür.
• Ekipman koruması sağlar: Elektrik tesisatı ve bağlı cihazların hasar görmesini önler.
• Yasal uyumluluk sağlar: Elektrik yönetmeliklerine ve standartlara uyumu destekler.
• Enerji sistemlerinin sürdürülebilirliğini artırır: Modern enerji ve otomasyon sistemleri ile uyumludur.

Sonuç: Elektrik Güvenliğinde Kaçak Akım Koruma Rölelerinin Önemi

Kaçak akım koruma rölesi, elektrik tesisatlarında güvenliğin temel taşıdır. Hem insan hayatını koruyan hem de yangın ve cihaz hasarlarını önleyen KAKR, doğru tip ve kapasitede seçildiğinde maksimum koruma sağlar. Artan elektronik cihaz kullanımı ve yeni enerji sistemleriyle birlikte KAKR kullanımı zorunlu ve kritik hale gelmiştir. Siz de elektrik sistemlerinizde doğru kaçak akım koruma rölesi seçimi ile güvenli, verimli ve sürdürülebilir bir ortam yaratabilirsiniz.
