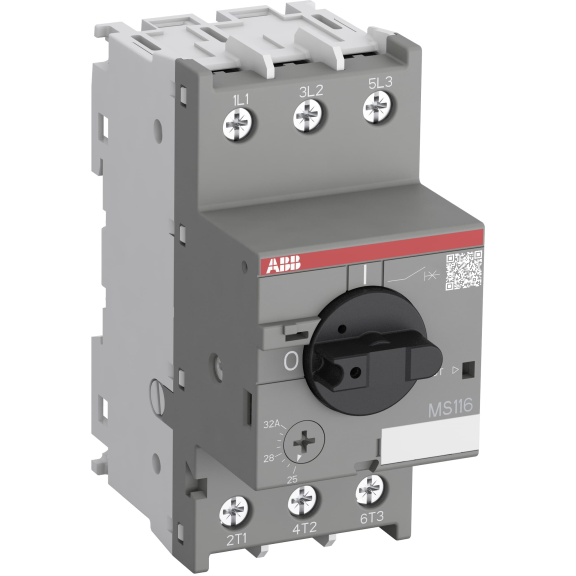

ABB 1SAM250000R1014, MS116-25, MS116 Serisi, 20-25 Amper, 11 kW, Motor Koruma Şalteri, 15 kA

ABB 1SAM250000R1014, MS116-25, MS116 Serisi, 20-25 Amper, 11 kW, Motor Koruma Şalteri, 15 kA
%78 İndirim
ABB 1SAM250000R1014, MS116-25, MS116 Serisi, 20-25 Amper, 11 kW, Motor Koruma Şalteri, 15 kA
  • Stok Durumu: 1
  • Marka: ABB
  • Ürün Kodu: 1SAM250000R1014
  • Ean Barkodu: 4013614405662
0 yorum yapılmış. / Sizde Yorum Yapın!
1.335,28TL
6.069,43TL
KDV Hariç: 1.112,73TL
Sepete Ekle
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
Temel Özellikler
Üretici Ürün Adı MS116-25 Manual Motor Starter 20 ... 25 A
ABB EcoSolutions
Ömrü Sonu Sökme Talimatları 1SAC200331H0001
Çevresel Ürün Beyanı(EPD) 1SAC200359H0001
1SAC200384H0001
Malzeme Uyumluluğu
RoHS Bilgileri 1SAA963006-4502
REACH Beyanı 1SAA963005-4502
RoHS Durumu Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Çatışmalı Mineraller Raporlama Şablonu (CMRT) 9AKK108467A5658
Toksik Maddeler Kontrol Yasası - TSCA 2CMT2023-006539
AEEE Kategorisi 5. Small Equipment (No External Dimension More Than 50 cm)
AEEE B2C / B2B Business To Business
Sipariş Düzeni
Minimum Sipariş Miktarı 1 piece
Gümrük Tarifesi numarası 85362010
Boyutlar
Ürün Net Genişliği 45 mm
Ürün Net Yüksekliği 97.8 mm
Ürün Net Derinlik / Uzunluk 85.4 mm
Ürün Net Ağırlığı 0.31 kg
Çevresel Uyumluluk
Ortam Hava Sıcaklığı Around the Enclosure 0 ... +40 °C
Operation -25 ... +70 °C
Operation Compensated -25 ... +55 °C
Storage -50 ... +80 °C
Ortam Hava Sıcaklığı Telafisi Yes
İzin Verilen Maksimum Çalışma Rakımı 2000 m
Titreşimlere Karşı Direnç 2g 5 ... 150 Hz
5g 3 ... 150 Hz
Şoka Karşı Direnç(IEC 60068-2-27) 11 ms Pulse 25g
Teknik Özellikler
Anma Çalışma Akımı (Ie) 25 A
Konvansiyonel Serbest Hava Termal Akımı (Ith) Main Circuit 25 A
Nominal Çalışma Gerilimi Main Circuit 690 V AC
Nominal Anlık Kısa Devre Akımı Ayarı (Ii) 375 A
Nominal Frekans (f) Main Circuit 50 Hz
Main Circuit 60 Hz
Anma Darbe Dayanım Gerilimi (Uimp) Main Circuit 6 kV
Anma Yalıtım Gerilimi (Ui) 690 V
Kutup Sayısı 3P
Elektriksel Dayanıklılık 50000 cycle
Anma Çalışma Akımı AC-3 (Ie) 25 A
Ayar Aralığı 20 ... 25 A
Anma Servis Kısa Devre Kesme Kapasitesi (Ics) (230 V AC) 10 kA
(400 V AC) 10 kA
(440 V AC) 3 kA
(500 V AC) 3 kA
(690 V AC) 2 kA
Nominal Çalışma Akımı AC-3e (Ie) 25 A
Güç Kaybı at Rated Operating Conditions per Pole 1.8 ... 2.8 W
Mekanik Dayanıklılık Nr. Operations 100000 cycle
Nominal Nihai Kısa Devre Kesme Kapasitesi (Icu) (230 V AC) 16 kA
(400 V AC) 16 kA
(440 V AC) 15 kA
(500 V AC) 10 kA
(690 V AC) 3 kA
Nominal Çalışma Gücü AC-3e (Pe) (400 V) Three Phase 11 kW
Anma Çalışma Gücü AC-3 (Pe) (400 V) Three Phase 11 kW
Kirlilik Derecesi 3
Standartlar IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Koruma Derecesi Housing IP20
Main Circuit Terminals IP10
Aktüatör Tipi Rotary Handle
Kontakt Pozisyon Göstergesi ON / OFF
Bağlantı Kapasitesi Ana Devre Flexible with Ferrule 1/2x 0.75 ... 6 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 6 mm²
Flexible 1/2x 1 ... 2.5 mm²
Flexible 1/2x 2.5 ... 6 mm²
Rigid 1/2x 1 ... 2.5 mm²
Rigid 1/2x 2.5 ... 6 mm²
Sıkma Torku Main Circuit 2 N·m
Tavsiye Edilen Tornavida Pozidriv 2
Tel Soyma Uzunluğu Main Circuit 10 mm
Terminal Türü Screw Terminals
DIN Rayına Montaj TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Montaj Konumu 1 ... 6
Minimum Montaj Mesafesi Electrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Popüler İndirmeler
Veri Sayfası, Teknik Bilgi 2CDC131025D0201
Talimatlar ve Kılavuzlar 2CDC131011M6802
I²t Karakteristiği 1SAM200507F0001
1SAM200507F0002
1SAM200507F0003
Talimatlar ve Kılavuzlar (Bölüm 2) 2CDC131060M0202
CAD Boyutsal Çizim 2CDC001079B0201
Zaman-Akım Karakteristik Eğrisi 1SAM200505F0014
Kesme Akımı Karakteristiği 1SAM200508F0001
1SAM200508F0002
1SAM200508F0003
Boyut Şeması 1SAM200420F0001
Konteyner Bilgileri
Paket Seviye 1 Birimler box 1 piece
Paket Düzey 1 Genişlik 92 mm
Paket Seviye 1 Derinlik / Uzunluk 102 mm
Paket Seviye 1 Yükseklik 50 mm
Paket Seviye 1 Brüt Ağırlık 0.325 kg
Paket Düzey 1 EAN 4013614405662
Paket Seviye 2 Birimler carton 40 piece
Paket Düzey 2 Genişlik 280 mm
Paket Seviye 2 Derinlik / Uzunluk 395 mm
Paket Seviye 2 Yükseklik 210 mm
Paket Seviye 2 Brüt Ağırlık 13.386 kg
Paket Seviye 2 EAN 4013614408748
UL/CSA Teknik Standartlarına Uygunluk
Kısa Devre Akımı Derecelendirmesi (SCCR) Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 18 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 5 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 18 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 5 kA
Maksimum Çalışma Gerilimi UL/CSA Main Circuit 600 V AC
Beygir Gücü Anma UL/CSA (200 V AC) Three Phase 5 Hp
(208 V AC) Three Phase 7.5 Hp
(220 ... 240 V AC) Three Phase 7.5 Hp
(440 ... 480 V AC) Three Phase 15 Hp
(550 ... 600 V AC) Three Phase 20 Hp
Genel Kullanım Derecesi UL/CSA (600 V AC) 25 A
Bağlantı Kapasitesi Ana Devre UL/CSA Flexible 1/2x 16-8 AWG
Stranded 1/2x 16-8 AWG
Sıkma Torku UL/CSA Main Circuit 18 in·lb
Kilitli Rotor Amperi (200 V AC) Three Phase 105.8 A
(208 V AC) Three Phase 140 A
(220 ... 240 V AC) Three Phase 127 A
(440 ... 480 V AC) Three Phase 116 A
(550 ... 600 V AC) Three Phase 116 A
Tam Yük Amper Motor Kullanımı (200 V AC) Three Phase 17.5 A
(208 V AC) Three Phase 24.2 A
(220 ... 240 V AC) Three Phase 22 A
(440 ... 480 V AC) Three Phase 21 A
(550 ... 600 V AC) Three Phase 22 A
Sertifikalar ve Beyanlar
A2L Sertifikası – IEC 1SAA963000-4601
ABS Sertifikası 1SAA963000-0104
CB Sertifikası 1SAA963005-2003
1SAA963006-2001
BV Sertifikası 1SAA963000-0204
CE Uygunluk Beyanı 1SAD101100-3401
CCC Sertifikası 2024010307654705
2024010307656673
CQC Sertifikası CQC2011010307506570
CQC2014010307744794
Uygunluk Beyanı - CCC 2020980307003705
2020980307003043
Kesme Akımı Karakteristiği 1SAM200508F0001
1SAM200508F0002
1SAM200508F0003
I²t Karakteristiği 1SAM200507F0001
1SAM200507F0002
1SAM200507F0003
Uygunluk Beyanı - UKCA 1SAD201100-3401
DNV Sertifikası 1SAA963000-0304
DNV GL Sertifikası 1SAA963000-0304
GL Sertifikası 1SAA963000-0402
UL Sertifikası E137861-20001218
EAC Sertifikası (Eurasian Conformity Certificate) 1SAA963000-2701
KC Sertifikası 1SAA963000-1501
LR Sertifikası 1SAA963000-0505
RMRS Sertifikası 1SAA918000-0704
Dış Sınıflandırmalar ve Standartlar
ETIM 8 EC000074 - Motor protection circuit-breaker
ETIM 4 EC000074 - Motor protective circuit-breaker
ETIM 7 EC000074 - Motor protection circuit-breaker
ETIM 5 EC000074 - Motor protective circuit-breaker
ETIM 6 EC000074 - Motor protection circuit-breaker
Nesne Sınıflandırma Kodu F
eSınıf V11.0 : 27370401
UNSPSC 39121521
IDEA Granüler Kategori Kodu (IGCC) 4731 >> Manual Starters
E-Numarası (Finlandiya) 3705874
E-Numarası (Norveç) 4364487
E-Numarası (İsveç) 3111952
