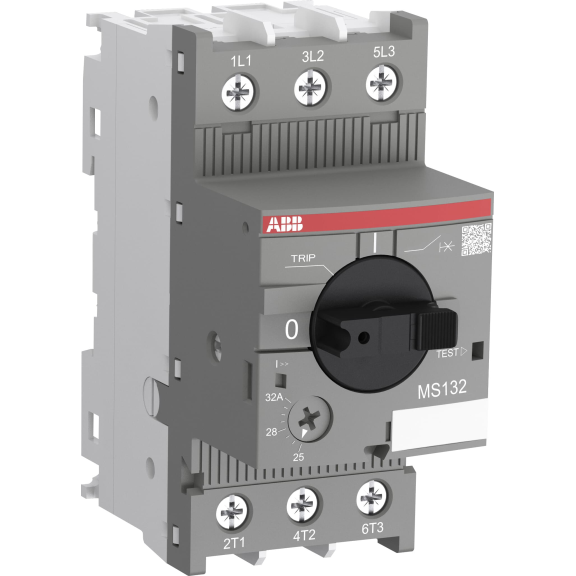

ABB 1SAM350000R1014, MS132-25, MS132 Serisi, 20-25 Amper, 11 kW, Motor Koruma Şalteri, 50 kA
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SAM350000R1014
- Ean Barkodu: 4013614400148
2.394,61TL
6.841,76TL
KDV Hariç: 1.995,51TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | MS132-25 Manual Motor Starter 20 ... 25 A |
| ABB EcoSolutions | |
| Ömrü Sonu Sökme Talimatları | 1SAC200332H0001 |
| Çevresel Ürün Beyanı(EPD) | 1SAC200360H0001 1SAC200385H0001 |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 1SAA963006-4502 |
| REACH Beyanı | 1SAA963005-4502 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006539 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Gümrük Tarifesi numarası | 85362010 |
| Boyutlar | |
| Ürün Net Genişliği | 45 mm |
| Ürün Net Yüksekliği | 97.8 mm |
| Ürün Net Derinlik / Uzunluk | 86.55 mm |
| Ürün Net Ağırlığı | 0.31 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Around the Enclosure 0 ... +40 °C Operation -25 ... +70 °C Operation Compensated -25 ... +60 °C Storage -50 ... +80 °C |
| Ortam Hava Sıcaklığı Telafisi | Yes |
| İzin Verilen Maksimum Çalışma Rakımı | 2000 m |
| Titreşimlere Karşı Direnç | 5g 3 ... 150 Hz |
| Şoka Karşı Direnç(IEC 60068-2-27) | 11 ms Pulse 25g |
| Teknik Özellikler | |
| Anma Çalışma Akımı (Ie) | 25 A |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | Main Circuit 25 A |
| Nominal Çalışma Gerilimi | Main Circuit 690 V AC Main Circuit 250 V DC |
| Nominal Anlık Kısa Devre Akımı Ayarı (Ii) | 375 A |
| Nominal Frekans (f) | Main Circuit 50 Hz Main Circuit 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | Main Circuit 6 kV |
| Anma Yalıtım Gerilimi (Ui) | 690 V |
| Kutup Sayısı | 3P |
| Elektriksel Dayanıklılık | 50000 cycle |
| Anma Çalışma Akımı AC-3 (Ie) | 25 A |
| Ayar Aralığı | 20 ... 25 A |
| Anma Servis Kısa Devre Kesme Kapasitesi (Ics) | (230 V AC) 50 kA (250 V DC) 3 Poles in Series 10 kA (400 V AC) 50 kA (440 V AC) 30 kA (500 V AC) 10 kA (690 V AC) 3 kA |
| Nominal Çalışma Akımı AC-3e (Ie) | 25 A |
| Güç Kaybı | at Rated Operating Conditions per Pole 1.8 ... 2.8 W |
| Mekanik Dayanıklılık | Nr. Operations 100000 cycle |
| Nominal Nihai Kısa Devre Kesme Kapasitesi (Icu) | (230 V AC) 50 kA (400 V AC) 50 kA (440 V AC) 30 kA (500 V AC) 10 kA (690 V AC) 3 kA |
| Nominal Çalışma Gücü AC-3e (Pe) | (400 V) Three Phase 11 kW |
| Anma Çalışma Gücü AC-3 (Pe) | (400 V) Three Phase 11 kW |
| Kirlilik Derecesi | 3 |
| Çalışma Frekansı (fsw) | 0 ... 400 Hz |
| Nominal Çalışma Akımı DC-5 (Ie) | 25 A |
| Standartlar | IEC/EN 60947-1 IEC/EN 60947-2 IEC/EN 60947-4-1 UL 60947-1 UL 60947-4-1 IEC 60335-2-40 A2L |
| Notlar | UL508 Self-Protected Combination Motor Controller (Type E) in combination with feeder block S1-M3-xx |
| Koruma Derecesi | Housing IP20 Main Circuit Terminals IP10 |
| Aktüatör Tipi | Rotary Handle |
| Kontakt Pozisyon Göstergesi | ON / OFF / TRIP |
| Bağlantı Kapasitesi Ana Devre | Flexible with Ferrule 1/2x 0.75 ... 6 mm² Flexible with Insulated Ferrule 1/2x 0.75 ... 6 mm² Flexible 1/2x 1 ... 2.5 mm² Flexible 1/2x 2.5 ... 6 mm² Rigid 1/2x 1 ... 2.5 mm² Rigid 1/2x 2.5 ... 6 mm² |
| Sıkma Torku | Main Circuit 2 N·m |
| Tavsiye Edilen Tornavida | Pozidriv 2 |
| Tel Soyma Uzunluğu | Main Circuit 10 mm |
| Terminal Türü | Screw Terminals |
| DIN Rayına Montaj | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
| Montaj Konumu | 1 ... 6 |
| Minimum Montaj Mesafesi | Electrical Conductive Board, Horizontal - Up to 400 V 0 mm Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm Electrical Conductive Board, Vertical 75 mm Other Device Same Type, Horizontal 0 mm Other Device Same Type, Vertical 150 mm |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 2CDC131021D0202 |
| Talimatlar ve Kılavuzlar | 2CDC131022M6802 |
| I²t Karakteristiği | 1SAM300507F0001 1SAM300507F0003 |
| Talimatlar ve Kılavuzlar (Bölüm 2) | 2CDC131060M0202 |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Ex Çalıştırma Talimatları | 2CDC131063M6801 |
| Zaman-Akım Karakteristik Eğrisi | 1SAM300505F0014 |
| Kesme Akımı Karakteristiği | 1SAM300508F0001 1SAM300508F0003 |
| Boyut Şeması | 1SAM300402F0002 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 92 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 102 mm |
| Paket Seviye 1 Yükseklik | 50 mm |
| Paket Seviye 1 Brüt Ağırlık | 0.325 kg |
| Paket Düzey 1 EAN | 4013614400148 |
| Paket Seviye 2 Birimler | carton 40 piece |
| Paket Düzey 2 Genişlik | 280 mm |
| Paket Seviye 2 Derinlik / Uzunluk | 395 mm |
| Paket Seviye 2 Yükseklik | 210 mm |
| Paket Seviye 2 Brüt Ağırlık | 13.386 kg |
| Paket Seviye 2 EAN | 4013614409042 |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Kısa Devre Akımı Derecelendirmesi (SCCR) | Manual Self-Protected Combination Controllers (Type E), (480Y / 277 V AC) 30 kA Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 35 kA Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 35 kA Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 30 kA Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 18 kA Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (480Y / 277 V AC) 30 kA Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (600Y / 347 V AC) 18 kA |
| Maksimum Çalışma Gerilimi UL/CSA | Auxiliary Circuit 250 V AC/DC Main Circuit 600 V AC |
| Beygir Gücü Anma UL/CSA | (200 V AC) Three Phase 5 Hp (208 V AC) Three Phase 7.5 Hp (220 ... 240 V AC) Three Phase 7.5 Hp (440 ... 480 V AC) Three Phase 15 Hp (550 ... 600 V AC) Three Phase 20 Hp |
| Genel Kullanım Derecesi UL/CSA | (600 V AC) 25 A |
| Bağlantı Kapasitesi Ana Devre UL/CSA | Flexible 1/2x 16-8 AWG Stranded 1/2x 16-8 AWG |
| Sıkma Torku UL/CSA | Main Circuit 18 in·lb |
| Kilitli Rotor Amperi | (200 V AC) Three Phase 105.8 A (208 V AC) Three Phase 140 A (220 ... 240 V AC) Three Phase 127 A (440 ... 480 V AC) Three Phase 116 A (550 ... 600 V AC) Three Phase 116 A |
| Tam Yük Amper Motor Kullanımı | (200 V AC) Three Phase 17.5 A (208 V AC) Three Phase 24.2 A (220 ... 240 V AC) Three Phase 22 A (440 ... 480 V AC) Three Phase 21 A (550 ... 600 V AC) Three Phase 22 A |
| Sertifikalar ve Beyanlar | |
| A2L Sertifikası – IEC | 1SAA963000-4601 |
| ATEX Sertifikası | 1SAA963000-3902 |
| ABS Sertifikası | 1SAA963001-0101 |
| CB Sertifikası | 1SAA963002-2002 1SAA963007-2002 |
| BV Sertifikası | 1SAA963001-0202 |
| CE Uygunluk Beyanı | 1SAD101100-3402 |
| CCC Sertifikası | 2024010307654702 2024010307658958 |
| CQC Sertifikası | CQC2010010307387700 CQC2019010307243864 |
| Uygunluk Beyanı - CCC | 2020980307003526 2020980307003041 |
| Kesme Akımı Karakteristiği | 1SAM300508F0001 1SAM300508F0003 |
| I²t Karakteristiği | 1SAM300507F0001 1SAM300507F0003 |
| Uygunluk Beyanı - UKCA | 1SAD201100-3402 |
| DNV GL Sertifikası | 1SAA963001-0304 |
| UL Sertifikası | E137861-20090225 E345003-20090225 |
| EAC Sertifikası (Eurasian Conformity Certificate) | 1SAA963000-2701 |
| KC Sertifikası | 1SAA963002-1502 |
| LR Sertifikası | 1SAA963001-0502 |
| RINA Sertifikası | 1SAA963002-0802 |
| RMRS Sertifikası | 1SAA918000-0704 |
| IECEx Sertifikası | 1SAA963000-4001 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000074 - Motor protection circuit-breaker |
| ETIM 4 | EC000074 - Motor protective circuit-breaker |
| ETIM 7 | EC000074 - Motor protection circuit-breaker |
| ETIM 5 | EC000074 - Motor protective circuit-breaker |
| ETIM 6 | EC000074 - Motor protection circuit-breaker |
| Nesne Sınıflandırma Kodu | F |
| eSınıf | V11.0 : 27370401 |
| UNSPSC | 39121521 |
| IDEA Granüler Kategori Kodu (IGCC) | 4731 >> Manual Starters |
| E-Numarası (Finlandiya) | 3705998 |
| E-Numarası (Norveç) | 4364082 |
| E-Numarası (İsveç) | 3112129 |
| Diğer Özellikler | |
| Menşei Ülkesi | China (CN) |
| Teslim Süresi | 28 day |
| Sipariş Üzerine Üretim | No |
| Ürün Satış Durumu | Inactive |
| Sadece Teklif | No |
| Garanti İade | Product under warranty must be returned |
