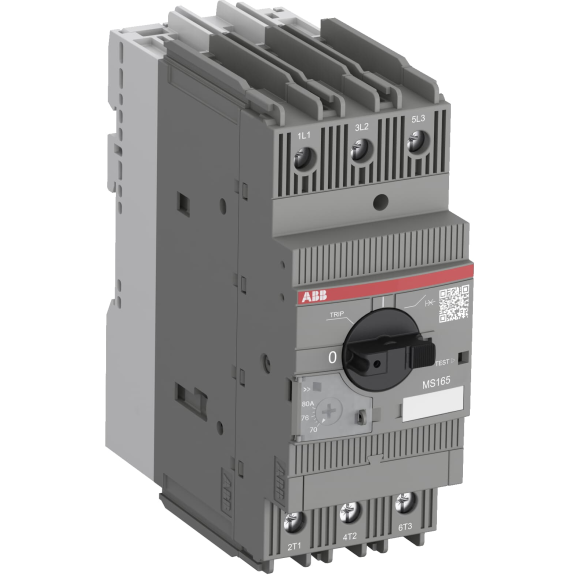

ABB 1SAM451000R1019, MS165-80, MS165 Serisi, 70-80 Amper, 45 kW, Motor Koruma Şalteri, 30 kA

ABB 1SAM451000R1019, MS165-80, MS165 Serisi, 70-80 Amper, 45 kW, Motor Koruma Şalteri, 30 kA
%65 İndirim Stok Sorunuz
ABB 1SAM451000R1019, MS165-80, MS165 Serisi, 70-80 Amper, 45 kW, Motor Koruma Şalteri, 30 kA
  • Stok Durumu: Stok Sorunuz
  • Marka: ABB
  • Ürün Kodu: 1SAM451000R1019
  • Ean Barkodu: 4013614536632
0 yorum yapılmış. / Sizde Yorum Yapın!
7.978,87TL
22.796,76TL
KDV Hariç: 6.649,06TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
Temel Özellikler
Üretici Ürün Adı MS165-80 Manual Motor Starter 70 ... 80 A
ABB EcoSolutions
Ömrü Sonu Sökme Talimatları 1SAC200284H0001
Çevresel Ürün Beyanı(EPD) 1SAC200253H0001
Malzeme Uyumluluğu
RoHS Bilgileri 1SAA963006-4502
REACH Beyanı 1SAA963005-4502
RoHS Durumu Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Çatışmalı Mineraller Raporlama Şablonu (CMRT) 9AKK108467A5658
Toksik Maddeler Kontrol Yasası - TSCA 2CMT2023-006539
AEEE Kategorisi 5. Small Equipment (No External Dimension More Than 50 cm)
AEEE B2C / B2B Business To Business
Sipariş Düzeni
Minimum Sipariş Miktarı 1 piece
Gümrük Tarifesi numarası 85362090
Boyutlar
Ürün Net Genişliği 55 mm
Ürün Net Yüksekliği 142.65 mm
Ürün Net Derinlik / Uzunluk 122 mm
Ürün Net Ağırlığı 1 kg
Çevresel Uyumluluk
Ortam Hava Sıcaklığı Operation -25 ... +60 °C
Operation Compensated -25 ... +60 °C
Storage -50 ... +80 °C
Ortam Hava Sıcaklığı Telafisi Yes
İzin Verilen Maksimum Çalışma Rakımı 2000 m
Titreşimlere Karşı Direnç Mounted on Mounting Plate: 5g 3 ... 150 Hz
Mounted on DIN-Rail: 4g 3 ... 150 Hz
Şoka Karşı Direnç(IEC 60068-2-27) 11 ms Pulse 25g
Teknik Özellikler
Anma Çalışma Akımı (Ie) 80 A
Konvansiyonel Serbest Hava Termal Akımı (Ith) Main Circuit 80 A
Nominal Çalışma Gerilimi Main Circuit 690 V AC
Main Circuit 250 V DC
Nominal Anlık Kısa Devre Akımı Ayarı (Ii) 1120 A
Nominal Frekans (f) Main Circuit 50 Hz
Main Circuit 60 Hz
Anma Darbe Dayanım Gerilimi (Uimp) Main Circuit 8 kV
Anma Yalıtım Gerilimi (Ui) 1000 V
Kutup Sayısı 3P
Elektriksel Dayanıklılık 20000 cycle
Anma Çalışma Akımı AC-3 (Ie) 80 A
Ayar Aralığı 70 ... 80 A
Anma Servis Kısa Devre Kesme Kapasitesi (Ics) (230 V AC) 30 kA
(250 V DC) 3 Poles in Series 100 kA
(400 V AC) 30 kA
(440 V AC) 18 kA
(500 V AC) 10 kA
(690 V AC) 6 kA
Nominal Çalışma Akımı AC-3e (Ie) 80 A
Güç Kaybı at Rated Operating Conditions per Pole 6.27 ... 8.33 W
Mekanik Dayanıklılık Nr. Operations 50000 cycle
Nominal Nihai Kısa Devre Kesme Kapasitesi (Icu) (230 V AC) 30 kA
(250 V DC) 100 kA
(400 V AC) 30 kA
(440 V AC) 18 kA
(500 V AC) 10 kA
(690 V AC) 8 kA
Nominal Çalışma Gücü AC-3e (Pe) (400 V) Three Phase 45 kW
Anma Çalışma Gücü AC-3 (Pe) (400 V) Three Phase 45 kW
Kirlilik Derecesi 3
Çalışma Frekansı (fsw) 0 ... 415 Hz
Nominal Çalışma Akımı DC-5 (Ie) 80 A
Standartlar CSA 22.2 No. 14
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-4-1
Koruma Derecesi Housing IP20
Main Circuit Terminals IP10
Aktüatör Tipi Rotary Handle
Kontakt Pozisyon Göstergesi ON / OFF / TRIP
Bağlantı Kapasitesi Ana Devre Flexible with Ferrule 1/2x 1 ... 35 mm²
Flexible with Insulated Ferrule 1/2x 1 ... 35 mm²
Flexible 1/2x 1 ... 35 mm²
Rigid 1/2x 1 ... 4 mm²
Solid 1/2x 1 ... 4 mm²
Stranded 1/2x 1 ... 50 mm²
Sıkma Torku Main Circuit 4 N·m
Tavsiye Edilen Tornavida Pozidriv 2
Tel Soyma Uzunluğu Main Circuit 16 mm
Terminal Türü Screw Terminals
DIN Rayına Montaj TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Montaj Konumu 1 ... 6
Minimum Montaj Mesafesi Electrical Conductive Board, Horizontal - Up to 1000 V 1.5 mm
Electrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Popüler İndirmeler
Veri Sayfası, Teknik Bilgi 2CDC131083D0201
Talimatlar ve Kılavuzlar 2CDC131081M6801
I²t Karakteristiği 1SAM400506F0001
Talimatlar ve Kılavuzlar (Bölüm 2) 2CDC131060M0202
CAD Boyutsal Çizim 2CDC001079B0201
Ex Çalıştırma Talimatları 2CDC131087M6801
Zaman-Akım Karakteristik Eğrisi 1SAM400505F0009
Kesme Akımı Karakteristiği 1SAM400507F0001
Boyut Şeması 1SAM400401F0001
Konteyner Bilgileri
Paket Seviye 1 Birimler box 1 piece
Paket Düzey 1 Genişlik 64 mm
Paket Seviye 1 Derinlik / Uzunluk 177 mm
Paket Seviye 1 Yükseklik 140 mm
Paket Seviye 1 Brüt Ağırlık 1.1 kg
Paket Düzey 1 EAN 4013614536632
Paket Seviye 2 Birimler carton 12 piece
Paket Düzey 2 Genişlik 330 mm
Paket Seviye 2 Derinlik / Uzunluk 400 mm
Paket Seviye 2 Yükseklik 320 mm
Paket Seviye 2 Brüt Ağırlık 13 kg
Paket Seviye 2 EAN 4013614537820
UL/CSA Teknik Standartlarına Uygunluk
Kısa Devre Akımı Derecelendirmesi (SCCR) Manual Self-Protected Combination Controllers (Type E), (480Y / 277 V AC) 50 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 50 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 10 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 50 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 10 kA
Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (480Y / 277 V AC) 50 kA
Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (600Y / 347 V AC) 10 kA
Maksimum Çalışma Gerilimi UL/CSA Main Circuit 600 V AC
Beygir Gücü Anma UL/CSA (200 V AC) Three Phase 25 Hp
(208 V AC) Three Phase 25 Hp
(220 ... 240 V AC) Three Phase 30 Hp
(440 ... 480 V AC) Three Phase 60 Hp
(550 ... 600 V AC) Three Phase 75 Hp
Genel Kullanım Derecesi UL/CSA (600 V AC) 80 A
Bağlantı Kapasitesi Ana Devre UL/CSA Flexible 1/2x 16-0 AWG
Stranded 1/2x 16-0 AWG
Sıkma Torku UL/CSA Main Circuit 35 in·lb
Kilitli Rotor Amperi (200 V AC) Three Phase 420 A
(208 V AC) Three Phase 404 A
(220 ... 240 V AC) Three Phase 435 A
(440 ... 480 V AC) Three Phase 435 A
(550 ... 600 V AC) Three Phase 434 A
Tam Yük Amper Motor Kullanımı (110 ... 120 V AC) Three Phase 56 A
(200 V AC) Three Phase 78.2 A
(208 V AC) Three Phase 74.8 A
(220 ... 240 V AC) Three Phase 80 A
(440 ... 480 V AC) Three Phase 77 A
(550 ... 600 V AC) Three Phase 77 A
Sertifikalar ve Beyanlar
ATEX Sertifikası 1SAA918001-3901
CB Sertifikası 1SAA918002-2002
CE Uygunluk Beyanı 1SAD101100-3408
CCC Sertifikası 2024010307654703
CQC Sertifikası CQC2015010307760141
Uygunluk Beyanı - CCC 2020980307003042
Kesme Akımı Karakteristiği 1SAM400507F0001
I²t Karakteristiği 1SAM400506F0001
Uygunluk Beyanı - UKCA 1SAD201100-3408
UL Sertifikası E137861-20150206
E345003-20150206
EAC Sertifikası (Eurasian Conformity Certificate) 1SAA963000-2701
IECEx Sertifikası 1SAA918000-4001
Dış Sınıflandırmalar ve Standartlar
ETIM 8 EC000074 - Motor protection circuit-breaker
ETIM 7 EC000074 - Motor protection circuit-breaker
ETIM 5 EC000074 - Motor protective circuit-breaker
ETIM 6 EC000074 - Motor protection circuit-breaker
Nesne Sınıflandırma Kodu F
eSınıf V11.0 : 27370401
UNSPSC 39121521
IDEA Granüler Kategori Kodu (IGCC) 4731 >> Manual Starters
E-Numarası (Finlandiya) 3708084
E-Numarası (Norveç) 4364128
E-Numarası (İsveç) 3110789
