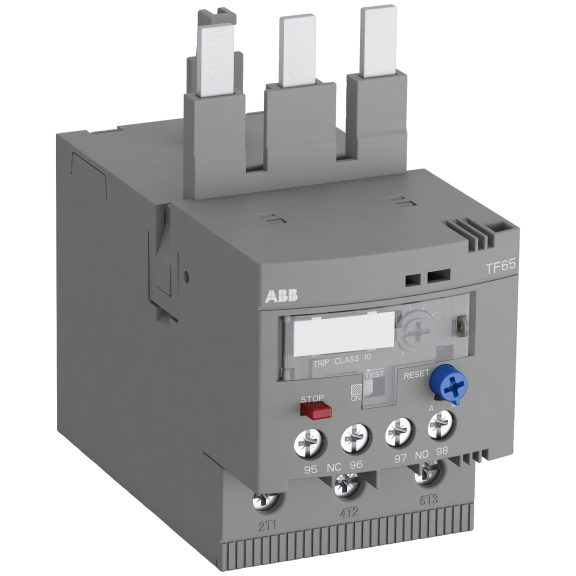

ABB 1SAZ811201R1002, TF65-33, TF Serisi, 25-33 Amper, AF40-AF65 Kontaktörler için Termik Röle
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SAZ811201R1002
- Ean Barkodu: 4013614482922
2.144,33TL
6.126,66TL
KDV Hariç: 1.786,94TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | TF65-33 Thermal Overload Relay 25 ... 33 A |
| ABB EcoSolutions | |
| Çevre Bilgileri | 1SAC200058H0009 |
| Ömrü Sonu Sökme Talimatları | 1SAC200334H0001 |
| Çevresel Ürün Beyanı(EPD) | 1SAC200249H0001 |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 2CMT2021-006277 |
| REACH Beyanı | 2CMT2021-006202 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Gümrük Tarifesi numarası | 85364900 |
| Boyutlar | |
| Ürün Net Genişliği | 54.9 mm |
| Ürün Net Yüksekliği | 101.4 mm |
| Ürün Net Derinlik / Uzunluk | 106.9 mm |
| Ürün Net Ağırlığı | 0.372 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Operation -40 ... +70 °C Operation Compensated -40 ... +70 °C Storage -50 ... +80 °C |
| Ortam Hava Sıcaklığı Telafisi | Yes |
| İzin Verilen Maksimum Çalışma Rakımı | 2000 m |
| Titreşimlere Karşı Direnç | 5g 3 ... 150 Hz |
| Şoka Karşı Direnç(IEC 60068-2-27) | 11 ms Pulse 25g |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006525 |
| Teknik Özellikler | |
| Anma Çalışma Akımı (Ie) | 33 A |
| Yardımcı Kontak Sayısı NO | 1 |
| Yardımcı Kontak Sayısı NC | 1 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | Auxiliary Circuit NC 6 A Auxiliary Circuit NO 4 A |
| Şuna Uygun | AF40 AF52 AF65 |
| Nominal Çalışma Gerilimi | Auxiliary Circuit 600 V AC/DC Main Circuit 690 V AC Main Circuit 440 V DC |
| Nominal Frekans (f) | Auxiliary Circuit 50 Hz Auxiliary Circuit 60 Hz Auxiliary Circuit DC Main Circuit 50 Hz Main Circuit 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | Auxiliary Circuit 6 kV Main Circuit 8 kV |
| Anma Yalıtım Gerilimi (Ui) | 690 V |
| Kutup Sayısı | 3P |
| Ayar Aralığı | 25 ... 33 A |
| Anma Çalışma Akımı AC-15 (Ie) | (120 V) NC 3 A (120 V) NO 0.5 A (240 V) NC 3 A (240 V) NO 0.5 A (400 V) NC 0.75 A (400 V) NO 0.5 A (500 V) NC 0.75 A (500 V) NO 0.5 A |
| Güç Kaybı | at Rated Operating Conditions per Pole 2.2 ... 3.8 W |
| Kirlilik Derecesi | 3 |
| Anma Çalışma Akımı DC-13 (Ie) | (125 V) NC 0.55 A (125 V) NO 0.55 A (24 V) NC 1.25 A (24 V) NO 1.25 A (250 V) NC 0.27 A (250 V) NO 0.27 A (500 V) NC 0.15 A (500 V) NO 0.15 A (60 V) NC 0.55 A (60 V) NO 0.55 A |
| Standartlar | IEC/EN 60947-1 IEC/EN 60947-4-1 IEC/EN 60947-5-1 UL 60947-1 UL 60947-4-1 IEC 60335-2-40 A2L |
| Koruma Derecesi | Housing IP20 Main Circuit Terminals IP10 |
| Korunan Kutup Sayısı | 3 |
| Bağlantı Kapasitesi Ana Devre | Flexible with Ferrule 1/2x 2.5 ... 10 mm² Flexible with Ferrule 1x 2.5 ... 35 mm² Flexible with Insulated Ferrule 1x 2.5 ... 35 mm² Flexible with Insulated Ferrule 1/2x 2.5 ... 10 mm² Flexible 1/2x 2.5 ... 16 mm² Flexible 1x 2.5 ... 35 mm² Rigid 1/2x 2.5 ... 16 mm² Rigid 1x 2.5 ... 35 mm² |
| Bağlantı Kapasitesi Yardımcı Devre | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² Flexible 1/2x 0.75 ... 1 mm² Flexible 1/2x 1 ... 2.5 mm² Rigid 1/2x 0.75 ... 4 mm² |
| Sıkma Torku | Auxiliary Circuit 1 ... 1.2 N·m Main Circuit 4.0 ... 4.5 N·m |
| Tavsiye Edilen Tornavida | Auxiliary Circuit Pozidriv 2 Main Circuit Pozidriv 2 |
| Tel Soyma Uzunluğu | Auxiliary Circuit 9 mm Main Circuit 17 mm |
| Montaj Konumu | 1 ... 6 |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 2CDC106069D0201 |
| Talimatlar ve Kılavuzlar | 2CDC106051M6803 |
| Talimatlar ve Kılavuzlar (Bölüm 2) | 1SAC200017M0002 |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Ex Çalıştırma Talimatları | 2CDC106085M6801 |
| Zaman-Akım Karakteristik Eğrisi | 1SAZ800502F0002 |
| Boyut Şeması | 1SAZ800401F0001 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 123 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 82 mm |
| Paket Seviye 1 Yükseklik | 121 mm |
| Paket Seviye 1 Brüt Ağırlık | 0.456 kg |
| Paket Düzey 1 EAN | 4013614482922 |
| Paket Seviye 2 Birimler | 12 piece |
| Paket Düzey 2 Genişlik | 280 mm |
| Paket Seviye 2 Derinlik / Uzunluk | 395 mm |
| Paket Seviye 2 Yükseklik | 210 mm |
| Paket Seviye 2 Brüt Ağırlık | 5.858 kg |
| Paket Seviye 2 EAN | 4013614485329 |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Maksimum Çalışma Gerilimi UL/CSA | Main Circuit 600 V AC |
| Kontakt Derecesi UL/CSA | (NC:) B600 (NC:) Q600 (NO:) Q600 (NO:) D300 |
| Bağlantı Kapasitesi Yardımcı Devre UL/CSA | Flexible 1/2x 18-12 AWG Stranded 1/2x 18-12 AWG |
| Bağlantı Kapasitesi Ana Devre UL/CSA | Flexible 1x 12-2 AWG Flexible 2x 12-6 AWG Stranded 1x 12-2 AWG Stranded 2x 12-6 AWG |
| Sıkma Torku UL/CSA | Auxiliary Circuit 9 ... 11 in·lb Main Circuit 35 ... 40 in·lb |
| Sertifikalar ve Beyanlar | |
| A2L Sertifikası – IEC | 1SAA941000-4601 |
| ATEX Sertifikası | 1SAA941005-3901 |
| ABS Sertifikası | 1SAA941003-0101 |
| CB Sertifikası | 1SAA941015-2001 |
| BV Sertifikası | 1SAA941001-0203 |
| CE Uygunluk Beyanı | 1SAD101100-3503 |
| CQC Sertifikası | CQC2014010309689432 |
| Uygunluk Beyanı - CCC | 2020980309000291 |
| Uygunluk Beyanı - UKCA | 1SAD201100-3503 |
| DNV GL Sertifikası | 1SAA941004-0301 |
| UL Sertifikası | E48139-20130329 |
| EAC Sertifikası (Eurasian Conformity Certificate) | 1SAA941002-2701 |
| LR Sertifikası | 1SAA941003-0501 |
| RINA Sertifikası | RINA_ELE098115XG |
| RMRS Sertifikası | 1SAA941002-0701 |
| IECEx Sertifikası | 1SAA941001-4001 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000106 - Thermal overload relay |
| ETIM 4 | EC000106 - Thermal overload relay |
| ETIM 7 | EC000106 - Thermal overload relay |
| ETIM 5 | EC000106 - Thermal overload relay |
| ETIM 6 | EC000106 - Thermal overload relay |
| Nesne Sınıflandırma Kodu | F |
| eSınıf | V11.0 : 27371501 |
| UNSPSC | 39122330 |
| IDEA Granüler Kategori Kodu (IGCC) | 5366 >> Thermal overload relay |
| E-Numarası (Finlandiya) | 3706584 |
| E-Numarası (Norveç) | 4116787 |
| E-Numarası (İsveç) | 3210264 |
