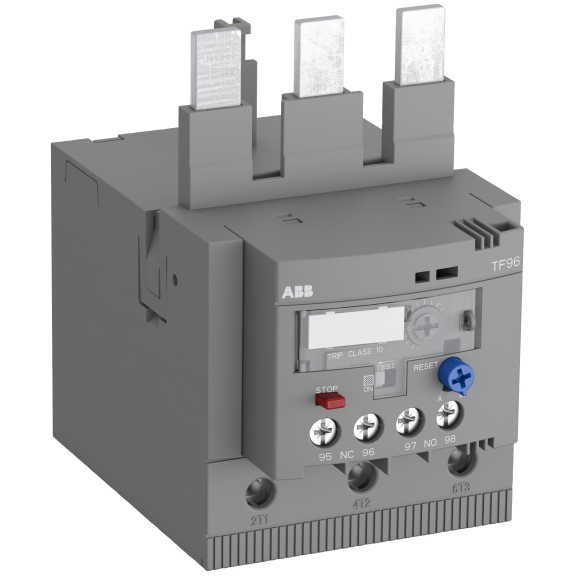

ABB 1SAZ911201R1003, TF96-68, TF Serisi, 57-68 Amper, AF80-AF96 Kontaktörler için Termik Röle
Ürün Görselleri Temsilidir! %65 İndirim Stok Sorunuz

ABB 1SAZ911201R1003, TF96-68, TF Serisi, 57-68 Amper, AF80-AF96 Kontaktörler için Termik Röle

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: ABB
  • Ürün Kodu: 1SAZ911201R1003
  • Ean Barkodu: 4013614483004
0 yorum yapılmış. / Sizde Yorum Yapın!
4.214,76TL
12.042,18TL
KDV Hariç: 3.512,30TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Temel Özellikler
Üretici Ürün Adı TF96-68 Thermal Overload Relay 57 ... 68 A
ABB EcoSolutions
Çevre Bilgileri 1SAC200059H0009
Ömrü Sonu Sökme Talimatları 1SAC200334H0001
Çevresel Ürün Beyanı(EPD) 1SAC200249H0001
Malzeme Uyumluluğu
RoHS Bilgileri 2CMT2021-006277
REACH Beyanı 2CMT2021-006202
Çatışmalı Mineraller Raporlama Şablonu (CMRT) 9AKK108467A5658
AEEE Kategorisi 5. Small Equipment (No External Dimension More Than 50 cm)
AEEE B2C / B2B Business To Business
Sipariş Düzeni
Minimum Sipariş Miktarı 1 piece
Gümrük Tarifesi numarası 85364900
Boyutlar
Ürün Net Genişliği 69.9 mm
Ürün Net Yüksekliği 106.9 mm
Ürün Net Derinlik / Uzunluk 106.3 mm
Ürün Net Ağırlığı 0.52 kg
Çevresel Uyumluluk
Ortam Hava Sıcaklığı Operation -40 ... +70 °C
Operation Compensated -40 ... +70 °C
Storage -50 ... +80 °C
Ortam Hava Sıcaklığı Telafisi Yes
İzin Verilen Maksimum Çalışma Rakımı 2000 m
Titreşimlere Karşı Direnç 5g 3 ... 150 Hz
Şoka Karşı Direnç(IEC 60068-2-27) 11 ms Pulse 25g
RoHS Durumu Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toksik Maddeler Kontrol Yasası - TSCA 2CMT2023-006525
Teknik Özellikler
Anma Çalışma Akımı (Ie) 68 A
Yardımcı Kontak Sayısı NO 1
Yardımcı Kontak Sayısı NC 1
Konvansiyonel Serbest Hava Termal Akımı (Ith) Auxiliary Circuit NC 6 A
Auxiliary Circuit NO 4 A
Şuna Uygun AF80
AF96
Nominal Çalışma Gerilimi Auxiliary Circuit 600 V AC/DC
Main Circuit 690 V AC
Main Circuit 440 V DC
Nominal Frekans (f) Auxiliary Circuit 50 Hz
Auxiliary Circuit 60 Hz
Auxiliary Circuit DC
Main Circuit 50 Hz
Main Circuit 60 Hz
Anma Darbe Dayanım Gerilimi (Uimp) Auxiliary Circuit 6 kV
Main Circuit 8 kV
Anma Yalıtım Gerilimi (Ui) 690 V
Kutup Sayısı 3P
Ayar Aralığı 57 ... 68 A
Anma Çalışma Akımı AC-15 (Ie) (120 V) NC 3 A
(120 V) NO 0.5 A
(240 V) NC 3 A
(240 V) NO 0.5 A
(400 V) NC 0.75 A
(400 V) NO 0.5 A
(500 V) NC 0.75 A
(500 V) NO 0.5 A
Güç Kaybı at Rated Operating Conditions per Pole 3.2 ... 4.6 W
Kirlilik Derecesi 3
Anma Çalışma Akımı DC-13 (Ie) (125 V) NC 0.55 A
(125 V) NO 0.55 A
(24 V) NC 1.25 A
(24 V) NO 1.25 A
(250 V) NC 0.27 A
(250 V) NO 0.27 A
(500 V) NC 0.15 A
(500 V) NO 0.15 A
(60 V) NC 0.55 A
(60 V) NO 0.55 A
Standartlar IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Koruma Derecesi Housing IP20
Main Circuit Terminals IP10
Korunan Kutup Sayısı 3
Bağlantı Kapasitesi Ana Devre Flexible with Ferrule 1/2x 6 ... 35 mm²
Flexible with Ferrule 1x 6 ... 50 mm²
Flexible with Insulated Ferrule 1/2x 6 ... 16 mm²
Flexible with Insulated Ferrule 1x 6 ... 50 mm²
Flexible 1/2x 6 ... 35 mm²
Flexible 1x 6 ... 50 mm²
Rigid 1/2x 6 ... 35 mm²
Rigid 1x 6 ... 50 mm²
Bağlantı Kapasitesi Yardımcı Devre Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible 1/2x 0.75 ... 1 mm²
Flexible 1/2x 1 ... 2.5 mm²
Rigid 1/2x 0.75 ... 4 mm²
Sıkma Torku Auxiliary Circuit 1 ... 1.2 N·m
Main Circuit 6.0 ... 9.0 N·m
Tavsiye Edilen Tornavida Auxiliary Circuit Pozidriv 2
Main Circuit Hexagon 4
Tel Soyma Uzunluğu Auxiliary Circuit 9 mm
Main Circuit 20 mm
Montaj Konumu 1 ... 6
Popüler İndirmeler
Veri Sayfası, Teknik Bilgi 2CDC106069D0201
Talimatlar ve Kılavuzlar 2CDC106052M6803
Talimatlar ve Kılavuzlar (Bölüm 2) 1SAC200017M0002
CAD Boyutsal Çizim 2CDC001079B0201
Ex Çalıştırma Talimatları 2CDC106086M6801
Zaman-Akım Karakteristik Eğrisi 1SAZ900502F0003
Boyut Şeması 1SAZ900401F0001
Konteyner Bilgileri
Paket Seviye 1 Birimler box 1 piece
Paket Düzey 1 Genişlik 97 mm
Paket Seviye 1 Derinlik / Uzunluk 97 mm
Paket Seviye 1 Yükseklik 121 mm
Paket Seviye 1 Brüt Ağırlık 0.62 kg
Paket Düzey 1 EAN 4013614483004
Paket Seviye 2 Birimler 12 piece
Paket Düzey 2 Genişlik 280 mm
Paket Seviye 2 Derinlik / Uzunluk 395 mm
Paket Seviye 2 Yükseklik 210 mm
Paket Seviye 2 Brüt Ağırlık 7.826 kg
Paket Seviye 2 EAN 4013614485442
UL/CSA Teknik Standartlarına Uygunluk
Maksimum Çalışma Gerilimi UL/CSA Main Circuit 600 V AC
Kontakt Derecesi UL/CSA (NC:) B600
(NC:) Q600
(NO:) Q600
(NO:) D300
Bağlantı Kapasitesi Yardımcı Devre UL/CSA Flexible 1/2x 18-12 AWG
Stranded 1/2x 18-12 AWG
Bağlantı Kapasitesi Ana Devre UL/CSA Flexible 1x 8-1 AWG
Flexible 2x 8-3 AWG
Stranded 1x 8-1 AWG
Stranded 2x 8-3 AWG
Sıkma Torku UL/CSA Auxiliary Circuit 9 ... 11 in·lb
Main Circuit 53 ... 80 in·lb
Sertifikalar ve Beyanlar
A2L Sertifikası – IEC 1SAA941000-4601
ATEX Sertifikası 1SAA941006-3901
ABS Sertifikası 1SAA941003-0101
CB Sertifikası 1SAA941015-2001
BV Sertifikası 1SAA941001-0203
CE Uygunluk Beyanı 1SAD101100-3503
CQC Sertifikası CQC2014010309689434
Uygunluk Beyanı - CCC 2020980309000292
Uygunluk Beyanı - UKCA 1SAD201100-3503
DNV GL Sertifikası 1SAA941004-0301
UL Sertifikası E48139-20130329
EAC Sertifikası (Eurasian Conformity Certificate) 1SAA941002-2701
LR Sertifikası 1SAA941003-0501
RINA Sertifikası RINA_ELE098115XG
RMRS Sertifikası 1SAA941002-0701
IECEx Sertifikası 1SAA941002-4001
Dış Sınıflandırmalar ve Standartlar
ETIM 8 EC000106 - Thermal overload relay
ETIM 4 EC000106 - Thermal overload relay
ETIM 7 EC000106 - Thermal overload relay
ETIM 5 EC000106 - Thermal overload relay
ETIM 6 EC000106 - Thermal overload relay
Nesne Sınıflandırma Kodu F
eSınıf V11.0 : 27371501
UNSPSC 39122330
IDEA Granüler Kategori Kodu (IGCC) 5366 >> Thermal overload relay
E-Numarası (Finlandiya) 3706592
E-Numarası (Norveç) 4116796
E-Numarası (İsveç) 3210272
