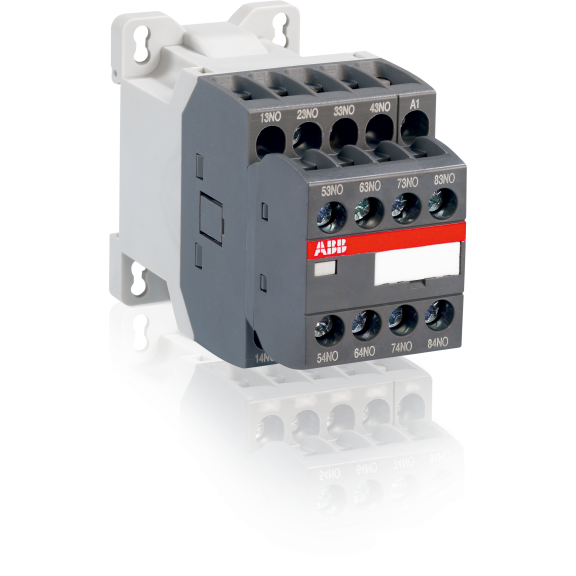

ABB 1SBH101001R2680, NS80E, NS Serisi, 8NA, Mini Yardımcı Kontaktör, 230 Volt AC
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SBH101001R2680
- Ean Barkodu: 3471523003262
997,91TL
2.851,18TL
KDV Hariç: 831,59TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | NS80E-26 230V50/60HZ Contactor Relay |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 2CMT2021-006277 |
| REACH Beyanı | 2CMT2021-006202 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006525 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Gümrük Tarifesi numarası | 85364900 |
| Boyutlar | |
| Ürün Net Genişliği | 45 mm |
| Ürün Net Yüksekliği | 68 mm |
| Ürün Net Derinlik / Uzunluk | 100.2 mm |
| Ürün Net Ağırlığı | 0.26 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Close to Contactor for Storage -60 ... +80 °C Near Contactor for Operation in Free Air -40 ... 70 °C |
| İklimsel Dayanıklılık | Category B according to IEC 60947-1 Annex Q |
| İzin Verilen Maksimum Çalışma Rakımı | Without Derating 3000 m |
| Titreşimlere Karşı Direnç | 3g Closed Position & 2g Open Position 5 ... 300 Hz |
| Şoka Karşı Direnç(IEC 60068-2-27) | Closed, Shock Direction: C1 19 g Closed, Shock Direction: C2 16 g Open, Shock Direction: C1 8 g Open, Shock Direction: C2 13 g Shock Direction: A 20 g Shock Direction: B1 5 g Shock Direction: B2 15 g |
| Teknik Özellikler | |
| Yardımcı Kontak Sayısı NO | 8 |
| Yardımcı Kontak Sayısı NC | 0 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 10 A |
| Nominal Çalışma Gerilimi | Auxiliary Circuit 690 V Main Circuit 690 V |
| Nominal Frekans (f) | Auxiliary Circuit 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | Auxiliary Circuit 6 kV |
| Anma Yalıtım Gerilimi (Ui) | acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V acc. to UL/CSA 600 V |
| Anma Çalışma Akımı AC-15 (Ie) | (500 V) NC 2 (500 V) 2 A (690 V) 2 A (24 / 127 V) 6 A (220 / 240 V) 4 A (400 / 440 V) 3 A |
| Anma Çalışma Akımı DC-13 (Ie) | (24 V) 6 A / 144 W (48 V) 2.8 A / 134 W (72 V) 1 A / 72 W (110 V) 0.55 A / 60 W (125 V) 0.55 A / 69 W (220 V) 0.27 A / 60 W (250 V) 0.27 A / 68 W |
| Standartlar | IEC 60947-5-1 and EN 60947-5-1, UL 508, CSA C22.2 N°14 |
| Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) | for 0.1 s 140 A for 1 s 100 A |
| Koruma Derecesi | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| Maksimum Elektriksel Anahtarlama Sıklığı | (AC-15) 1200 cycles per hour (DC-13) 900 cycles per hour |
| Nominal Kontrol Devresi Gerilimi (Uc) | 50 Hz 230 V 60 Hz 230 V |
| Maksimum Mekanik Anahtarlama Sıklığı | 3600 cycles per hour |
| Bağlantı Kapasitesi Yardımcı Devre | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² Rigid 1/2x 0.75 ... 2.5 mm² |
| Sıkma Torku | Auxiliary Circuit 1 N·m Control Circuit 1 N·m |
| Çalışma Zamanı | Between Coil De-energization and NC Contact Closing 7 ... 22 ms Between Coil De-energization and NO Contact Opening 5 ... 19 ms Between Coil Energization and NC Contact Opening 6 ... 18 ms Between Coil Energization and NO Contact Closing 9 ... 24 ms |
| Tel Soyma Uzunluğu | Auxiliary Circuit 9 mm Control Circuit 9 mm |
| Terminal Türü | Screw Terminals |
| Bağlantı Kapasitesi Kontrol Devresi | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² Rigid 1/2x 0.75 ... 2.5 mm² |
| Ürün Adı | Block Contactor Relay |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 1SBC100214C0202 |
| Talimatlar ve Kılavuzlar | 1SBC101020M9701 |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 72 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 115 mm |
| Paket Seviye 1 Yükseklik | 48 mm |
| Paket Seviye 1 Brüt Ağırlık | 0.26 kg |
| Paket Düzey 1 EAN | 3471523003262 |
| Paket Seviye 2 Birimler | 32 piece |
| Paket Düzey 2 Genişlik | 250 mm |
| Paket Seviye 2 Derinlik / Uzunluk | 315 mm |
| Paket Seviye 2 Yükseklik | 195 mm |
| Paket Seviye 2 Brüt Ağırlık | 8.32 kg |
| Paket Seviyesi 3 Birim | 768 piece |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Sıkma Torku UL/CSA | Auxiliary Circuit 9 in·lb Control Circuit 9 in·lb |
| Sertifikalar ve Beyanlar | |
| CB Sertifikası | CB_CN_32453 |
| CE Uygunluk Beyanı | 1SBD250016U1000 |
| CCC Sertifikası | CCC_2007010305248106 |
| CQC Sertifikası | CQC2007010305248106 |
| Uygunluk Beyanı - CCC | 2020980304001219 |
| Uygunluk Beyanı - UKCA | 1SBD250051U1000 |
| GOST Sertifikası | GOST_POCCCNME77B07821.pdf |
| UL Sertifikası | UL_220108-E312527A |
| UL Listeleme Kartı | NOA_E312527.pdf |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000196 - Contactor relay |
| ETIM 9 | EC000196 - Contactor relay |
| ETIM 7 | EC000196 - Contactor relay |
| Nesne Sınıflandırma Kodu | K |
| eSınıf | V11.0 : 27371001 |
| UNSPSC | 39121529 |
| IDEA Granüler Kategori Kodu (IGCC) | 4761 >> Magnet contactor, AC-switching |
