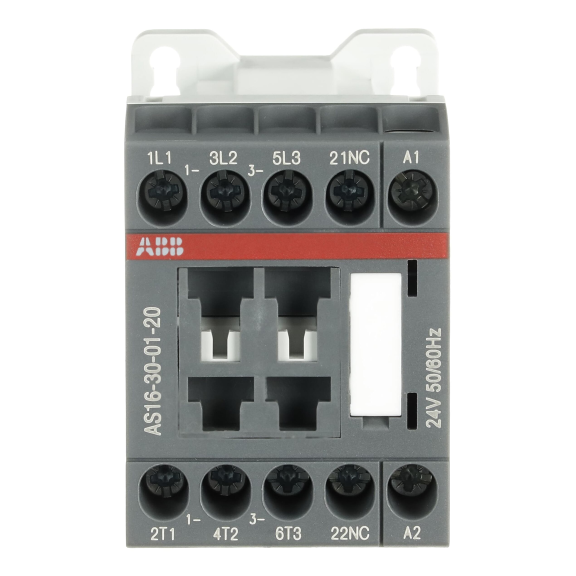

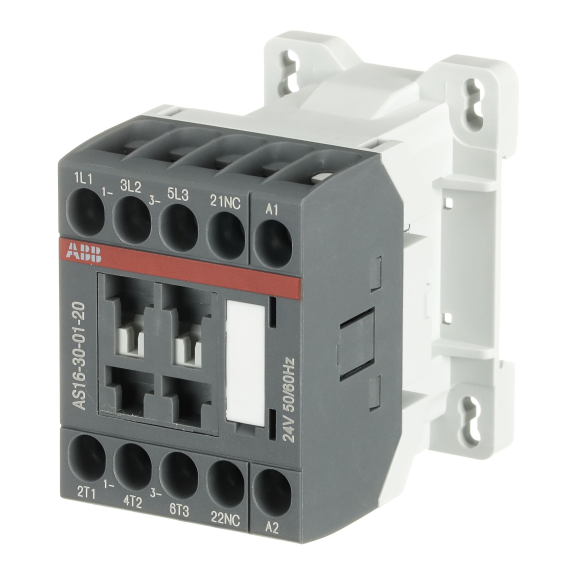

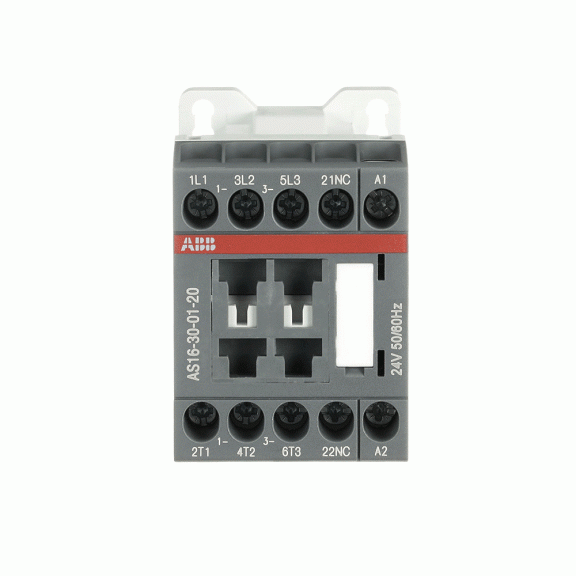

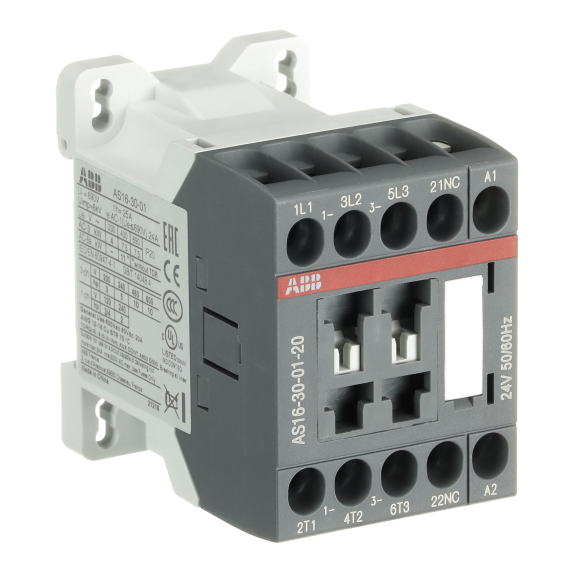

ABB 1SBL121001R2001, AS16-30-01, AS Serisi, 16 Amper, 7.5 kW, 3 Kutuplu, Mini Kontaktör, 24 Volt AC, 1NK
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SBL121001R2001
- Ean Barkodu: 3471523037205
0,00TL
KDV Hariç: 0,00TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | AS16-30-01-20 24V50/60HZ Contactor |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 2CMT2021-006277 |
| REACH Beyanı | 2CMT2021-006202 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006525 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Gümrük Tarifesi numarası | 85364900 |
| Boyutlar | |
| Ürün Net Genişliği | 45 mm |
| Ürün Net Yüksekliği | 68 mm |
| Ürün Net Derinlik / Uzunluk | 72.5 mm |
| Ürün Net Ağırlığı | 0.22 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C Close to Contactor without Thermal O/L Relay -40 ... 70 °C Close to Contactor for Storage -60 ... +80 °C |
| İklimsel Dayanıklılık | Category B according to IEC 60947-1 Annex Q |
| İzin Verilen Maksimum Çalışma Rakımı | Without Derating 3000 m |
| Titreşimlere Karşı Direnç | 3g Closed Position & 2g Open Position 5 ... 300 Hz |
| Şoka Karşı Direnç(IEC 60068-2-27) | Closed, Shock Direction: B1 10 g Closed, Shock Direction: C1 20 g Closed, Shock Direction: C2 20 g Open, Shock Direction: B1 5 g Open, Shock Direction: C1 9 g Open, Shock Direction: C2 14 g Shock Direction: A 20 g Shock Direction: B2 15 g |
| Teknik Özellikler | |
| Ana Kontak Sayısı NO | 3 |
| Ana Kontak Sayısı NC | 0 |
| Yardımcı Kontak Sayısı NO | 0 |
| Yardımcı Kontak Sayısı NC | 1 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 25 A acc. to IEC 60947-5-1, Θ = 40 °C 10 A |
| Nominal Çalışma Gerilimi | Auxiliary Circuit 690 V Main Circuit 690 V |
| Nominal Frekans (f) | Auxiliary Circuit 50 / 60 Hz Main Circuit 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | Auxiliary Circuit 6 kV |
| Anma Yalıtım Gerilimi (Ui) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 690 V acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V acc. to UL/CSA 600 V |
| Anma Çalışma Akımı AC-1 (Ie) | (690 V) 40 °C 24 A (690 V) 60 °C 20 A (690 V) 70 °C 16 A |
| Anma Çalışma Akımı AC-3 (Ie) | (415 V) 60 °C 15.5 A (440 V) 60 °C 13.6 A (500 V) 60 °C 12.5 A (690 V) 60 °C 9 A (380 / 400 V) 60 °C 15.5 A (220 / 230 / 240 V) 60 °C 15.7 A |
| Anma Çalışma Akımı AC-15 (Ie) | (500 V) NC 2 (500 V) 2 A (690 V) 2 A (24 / 127 V) 6 A (220 / 240 V) 4 A (400 / 440 V) 3 A |
| Güç Kaybı | at Rated Operating Conditions AC-1 per Pole 1.2 W at Rated Operating Conditions AC-3 per Pole 0.5 W |
| Anma Çalışma Gücü AC-3 (Pe) | (400 V) 7.5 kW (415 V) 7.5 kW (440 V) 7.5 kW (500 V) 7.5 kW (690 V) 7.5 kW (220 / 230 / 240 V) 4 kW |
| Anma Çalışma Akımı DC-13 (Ie) | (24 V) 6 A / 144 W (48 V) 2.8 A / 134 W (72 V) 1 A / 72 W (110 V) 0.55 A / 60 W (125 V) 0.55 A / 69 W (220 V) 0.27 A / 60 W (250 V) 0.27 A / 68 W |
| Maksimum Kesme Kapasitesi | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 155 A cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 90 A |
| Standartlar | IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14 |
| Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 124 A at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 24 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 55 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 250 A at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 75 A for 0.1 s 140 A for 1 s 100 A |
| Koruma Derecesi | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 |
| Maksimum Elektriksel Anahtarlama Sıklığı | (AC-1) 600 cycles per hour (AC-15) 1200 cycles per hour (AC-2 / AC-4) 300 cycles per hour (AC-3) 1200 cycles per hour (DC-13) 900 cycles per hour |
| Nominal Kontrol Devresi Gerilimi (Uc) | 50 Hz 24 V 60 Hz 24 V |
| Maksimum Mekanik Anahtarlama Sıklığı | 3600 cycles per hour |
| Bağlantı Kapasitesi Ana Devre | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² Rigid 1/2x 0.75 ... 4 mm² |
| Bağlantı Kapasitesi Yardımcı Devre | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² Rigid 1/2x 0.75 ... 2.5 mm² |
| Sıkma Torku | Auxiliary Circuit 1 N·m Control Circuit 1 N·m Main Circuit 1 N·m |
| Çalışma Zamanı | Between Coil De-energization and NC Contact Closing 7 ... 22 ms Between Coil De-energization and NO Contact Opening 5 ... 19 ms Between Coil Energization and NC Contact Opening 6 ... 18 ms Between Coil Energization and NO Contact Closing 9 ... 24 ms |
| Tel Soyma Uzunluğu | Auxiliary Circuit 9 mm Control Circuit 9 mm Main Circuit 9 mm |
| Terminal Türü | Screw Terminals |
| Bağlantı Kapasitesi Kontrol Devresi | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² Rigid 1/2x 0.75 ... 2.5 mm² |
| Ürün Adı | Block Contactor |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 1SBC100214C0202 |
| Talimatlar ve Kılavuzlar | 1SBC101020M9701 |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 78 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 80 mm |
| Paket Seviye 1 Yükseklik | 48 mm |
| Paket Seviye 1 Brüt Ağırlık | 0.22 kg |
| Paket Düzey 1 EAN | 3471523037205 |
| Paket Seviye 2 Birimler | 40 piece |
| Paket Düzey 2 Genişlik | 250 mm |
| Paket Seviye 2 Derinlik / Uzunluk | 195 mm |
| Paket Seviye 2 Yükseklik | 315 mm |
| Paket Seviye 2 Brüt Ağırlık | 8.8 kg |
| Paket Seviyesi 3 Birim | 960 piece |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Beygir Gücü Anma UL/CSA | (120 V AC) Single Phase 3/4 hp (200 ... 208 V AC) Three Phase 3 hp (220 ... 240 V AC) Three Phase 5 hp (240 V AC) Single Phase 2 hp (440 ... 480 V AC) Three Phase 10 hp (550 ... 600 V AC) Three Phase 10 hp |
| Genel Kullanım Derecesi UL/CSA | (600 V AC) 20 A |
| Sıkma Torku UL/CSA | Auxiliary Circuit 9 in·lb Control Circuit 9 in·lb Main Circuit 9 in·lb |
| Tam Yük Amper Motor Kullanımı | (120 V AC) Single Phase 13.8 A (200 ... 208 V AC) Three Phase 11 A (220 ... 240 V AC) Three Phase 15.2 A (240 V AC) Single Phase 12 A (440 ... 480 V AC) Three Phase 14 A (550 ... 600 V AC) Three Phase 11 A |
| Sertifikalar ve Beyanlar | |
| CB Sertifikası | CB_CN13475-M1 |
| CE Uygunluk Beyanı | 1SBD250014U1000 |
| CCC Sertifikası | CCC_2007010309251577 |
| CQC Sertifikası | CQC2007010309251577 |
| Uygunluk Beyanı - CCC | 2020980304001224 |
| Uygunluk Beyanı - UKCA | 1SBD250049U1000 |
| GOST Sertifikası | GOST_POCCCNME77B07822.pdf |
| UL Sertifikası | UL_20120917_E312527_1_1 |
| UL Listeleme Kartı | UL_E312527 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| IDEA Granüler Kategori Kodu (IGCC) | 4761 >> Magnet contactor, AC-switching |
| E-Numarası (İsveç) | 3210515 |
