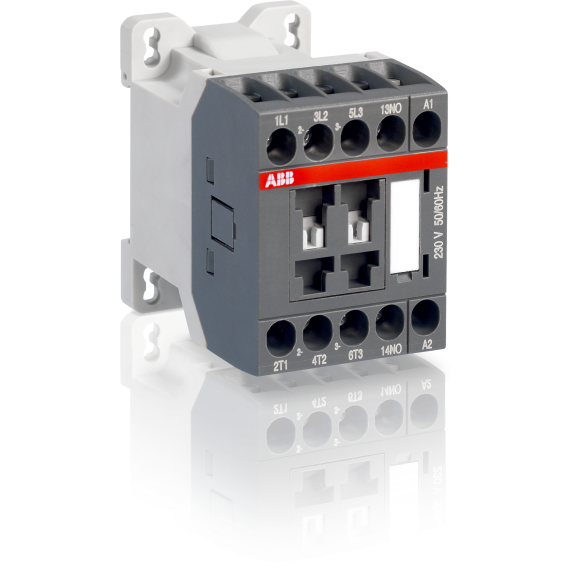

ABB 1SBL121001R2601, AS16-30-01, AS Serisi, 16 Amper, 7.5 kW, 3 Kutuplu, Mini Kontaktör, 230 Volt AC, 1NK
Ürün Görselleri Temsilidir! %65 İndirim Stok Sorunuz

ABB 1SBL121001R2601, AS16-30-01, AS Serisi, 16 Amper, 7.5 kW, 3 Kutuplu, Mini Kontaktör, 230 Volt AC, 1NK

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: ABB
  • Ürün Kodu: 1SBL121001R2601
  • Ean Barkodu: 3471523037267
0 yorum yapılmış. / Sizde Yorum Yapın!
855,90TL
2.445,42TL
KDV Hariç: 713,25TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Temel Özellikler
Üretici Ürün Adı AS16-30-01-26 230V50/60HZ Contactor
Malzeme Uyumluluğu
RoHS Bilgileri 2CMT2021-006277
REACH Beyanı 2CMT2021-006202
RoHS Durumu Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Çatışmalı Mineraller Raporlama Şablonu (CMRT) 9AKK108467A5658
Toksik Maddeler Kontrol Yasası - TSCA 2CMT2023-006525
AEEE Kategorisi 5. Small Equipment (No External Dimension More Than 50 cm)
AEEE B2C / B2B Business To Business
Sipariş Düzeni
Minimum Sipariş Miktarı 1 piece
Gümrük Tarifesi numarası 85364900
Boyutlar
Ürün Net Genişliği 45 mm
Ürün Net Yüksekliği 68 mm
Ürün Net Derinlik / Uzunluk 72.5 mm
Ürün Net Ağırlığı 0.22 kg
Çevresel Uyumluluk
Ortam Hava Sıcaklığı Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
Close to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
İklimsel Dayanıklılık Category B according to IEC 60947-1 Annex Q
İzin Verilen Maksimum Çalışma Rakımı Without Derating 3000 m
Titreşimlere Karşı Direnç 3g Closed Position & 2g Open Position 5 ... 300 Hz
Şoka Karşı Direnç(IEC 60068-2-27) Closed, Shock Direction: B1 10 g
Closed, Shock Direction: C1 20 g
Closed, Shock Direction: C2 20 g
Open, Shock Direction: B1 5 g
Open, Shock Direction: C1 9 g
Open, Shock Direction: C2 14 g
Shock Direction: A 20 g
Shock Direction: B2 15 g
Teknik Özellikler
Ana Kontak Sayısı NO 3
Ana Kontak Sayısı NC 0
Yardımcı Kontak Sayısı NO 0
Yardımcı Kontak Sayısı NC 1
Konvansiyonel Serbest Hava Termal Akımı (Ith) acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 25 A
acc. to IEC 60947-5-1, Θ = 40 °C 10 A
Nominal Çalışma Gerilimi Auxiliary Circuit 690 V
Main Circuit 690 V
Nominal Frekans (f) Auxiliary Circuit 50 / 60 Hz
Main Circuit 50 / 60 Hz
Anma Darbe Dayanım Gerilimi (Uimp) Auxiliary Circuit 6 kV
Anma Yalıtım Gerilimi (Ui) acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 690 V
acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V
acc. to UL/CSA 600 V
Anma Çalışma Akımı AC-1 (Ie) (690 V) 40 °C 24 A
(690 V) 60 °C 20 A
(690 V) 70 °C 16 A
Anma Çalışma Akımı AC-3 (Ie) (415 V) 60 °C 15.5 A
(440 V) 60 °C 13.6 A
(500 V) 60 °C 12.5 A
(690 V) 60 °C 9 A
(380 / 400 V) 60 °C 15.5 A
(220 / 230 / 240 V) 60 °C 15.7 A
Anma Çalışma Akımı AC-15 (Ie) (500 V) NC 2
(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Güç Kaybı at Rated Operating Conditions AC-1 per Pole 1.2 W
at Rated Operating Conditions AC-3 per Pole 0.5 W
Anma Çalışma Gücü AC-3 (Pe) (400 V) 7.5 kW
(415 V) 7.5 kW
(440 V) 7.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
(220 / 230 / 240 V) 4 kW
Anma Çalışma Akımı DC-13 (Ie) (24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
Maksimum Kesme Kapasitesi cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 155 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 90 A
Standartlar IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 124 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 24 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 55 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 250 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 75 A
for 0.1 s 140 A
for 1 s 100 A
Koruma Derecesi acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Maksimum Elektriksel Anahtarlama Sıklığı (AC-1) 600 cycles per hour
(AC-15) 1200 cycles per hour
(AC-2 / AC-4) 300 cycles per hour
(AC-3) 1200 cycles per hour
(DC-13) 900 cycles per hour
Nominal Kontrol Devresi Gerilimi (Uc) 50 Hz 230 V
60 Hz 230 V
Maksimum Mekanik Anahtarlama Sıklığı 3600 cycles per hour
Bağlantı Kapasitesi Ana Devre Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid 1/2x 0.75 ... 4 mm²
Bağlantı Kapasitesi Yardımcı Devre Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid 1/2x 0.75 ... 2.5 mm²
Sıkma Torku Auxiliary Circuit 1 N·m
Control Circuit 1 N·m
Main Circuit 1 N·m
Çalışma Zamanı Between Coil De-energization and NC Contact Closing 7 ... 22 ms
Between Coil De-energization and NO Contact Opening 5 ... 19 ms
Between Coil Energization and NC Contact Opening 6 ... 18 ms
Between Coil Energization and NO Contact Closing 9 ... 24 ms
Tel Soyma Uzunluğu Auxiliary Circuit 9 mm
Control Circuit 9 mm
Main Circuit 9 mm
Terminal Türü Screw Terminals
Bağlantı Kapasitesi Kontrol Devresi Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid 1/2x 0.75 ... 2.5 mm²
Ürün Adı Block Contactor
Popüler İndirmeler
Veri Sayfası, Teknik Bilgi 1SBC100214C0202
Talimatlar ve Kılavuzlar 1SBC101020M9701
CAD Boyutsal Çizim 2CDC001079B0201
Konteyner Bilgileri
Paket Seviye 1 Birimler box 1 piece
Paket Düzey 1 Genişlik 78 mm
Paket Seviye 1 Derinlik / Uzunluk 80 mm
Paket Seviye 1 Yükseklik 48 mm
Paket Seviye 1 Brüt Ağırlık 0.22 kg
Paket Düzey 1 EAN 3471523037267
Paket Seviye 2 Birimler 40 piece
Paket Düzey 2 Genişlik 250 mm
Paket Seviye 2 Derinlik / Uzunluk 195 mm
Paket Seviye 2 Yükseklik 315 mm
Paket Seviye 2 Brüt Ağırlık 8.8 kg
Paket Seviyesi 3 Birim 960 piece
UL/CSA Teknik Standartlarına Uygunluk
Beygir Gücü Anma UL/CSA (120 V AC) Single Phase 3/4 hp
(200 ... 208 V AC) Three Phase 3 hp
(220 ... 240 V AC) Three Phase 5 hp
(240 V AC) Single Phase 2 hp
(440 ... 480 V AC) Three Phase 10 hp
(550 ... 600 V AC) Three Phase 10 hp
Genel Kullanım Derecesi UL/CSA (600 V AC) 20 A
Sıkma Torku UL/CSA Auxiliary Circuit 9 in·lb
Control Circuit 9 in·lb
Main Circuit 9 in·lb
Tam Yük Amper Motor Kullanımı (120 V AC) Single Phase 13.8 A
(200 ... 208 V AC) Three Phase 11 A
(220 ... 240 V AC) Three Phase 15.2 A
(240 V AC) Single Phase 12 A
(440 ... 480 V AC) Three Phase 14 A
(550 ... 600 V AC) Three Phase 11 A
Sertifikalar ve Beyanlar
CB Sertifikası CB_CN13475-M1
CE Uygunluk Beyanı 1SBD250014U1000
CCC Sertifikası CCC_2007010309251577
CQC Sertifikası CQC2007010309251577
Uygunluk Beyanı - CCC 2020980304001224
Uygunluk Beyanı - UKCA 1SBD250049U1000
GOST Sertifikası GOST_POCCCNME77B07822.pdf
UL Sertifikası UL_20120917_E312527_1_1
UL Listeleme Kartı UL_E312527
Dış Sınıflandırmalar ve Standartlar
ETIM 8 EC000066 - Power contactor, AC switching
ETIM 9 EC000066 - Power contactor, AC switching
ETIM 7 EC000066 - Power contactor, AC switching
Nesne Sınıflandırma Kodu Q
eSınıf V11.0 : 27371003
UNSPSC 39121529
IDEA Granüler Kategori Kodu (IGCC) 4761 >> Magnet contactor, AC-switching
E-Numarası (İsveç) 3210517
