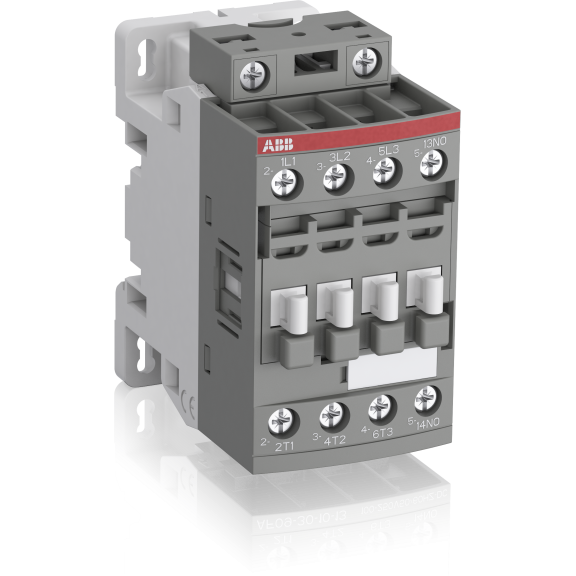

ABB 1SBL137001R1310, AF09-30-10, AF Serisi, 9 Amper, 4 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA

ABB 1SBL137001R1310, AF09-30-10, AF Serisi, 9 Amper, 4 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA
%65 İndirim Stok Sorunuz
ABB 1SBL137001R1310, AF09-30-10, AF Serisi, 9 Amper, 4 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA
  • Stok Durumu: Stok Sorunuz
  • Marka: ABB
  • Ürün Kodu: 1SBL137001R1310
  • Ean Barkodu: 3471523110038
0 yorum yapılmış. / Sizde Yorum Yapın!
872,88TL
2.493,95TL
KDV Hariç: 727,40TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
Temel Özellikler
Üretici Ürün Adı AF09-30-10-13 100-250V50/60HZ-DC Contactor
ABB EcoSolutions
Ömrü Sonu Sökme Talimatları 1SBC101080M6801
Çevresel Ürün Beyanı(EPD) 1SBD250584E3000
2TFP200035A1001
Ambalajdaki Sürdürülebilir Malzeme İçeriği Recycled Cardboard - 86 %
Üründeki Sürdürülebilir Malzeme İçeriği Recycled Metal - 28 %
Malzeme Uyumluluğu
RoHS Bilgileri 2CMT2021-006277
REACH Beyanı 2CMT2021-006202
RoHS Durumu Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Çatışmalı Mineraller Raporlama Şablonu (CMRT) 9AKK108467A5658
Toksik Maddeler Kontrol Yasası - TSCA 2CMT2023-006525
SCIP 985c900c-1c52-441e-9ef8-189ad537734b China (CN)
Basitleştirilmiş SCIP c0fe3a39-f91c-4e98-9560-ae259339e14b Belgium (BE)
3ef78294-3403-47aa-9821-b709595ce32c Bulgaria (BG)
55393582-02e7-4351-90ec-d7f12e1c42b1 Estonia (EE)
f5cad04b-2a5e-4fc7-9dd8-f168a618bd4d Finland (FI)
1714317d-48cd-4bfa-8178-7576c107755a Belgium (BE)
def4f81c-b690-4481-95c3-f85fe209323f Portugal (PT)
ac2d33e0-b054-4de1-903d-b12ae377a944 Spain (ES)
87cd9ee0-e9d2-4f9a-b1cd-6c38fc30d6cc Greece (GR)
d180bc1c-8501-4867-8bee-8ea533c68bf1 Norway (NO)
ce1df4b3-2ced-4709-b052-07d587a3f491 Hungary (HU)
87c7b1db-75f2-4a5d-abfc-b74f9d3c8f6b Hungary (HU)
9a35863b-2625-4170-bc84-0f7975eb33a7 Germany (DE)
837a0c89-60e8-47f5-8be2-1ea44f0dd374 Germany (DE)
b74d9cda-c1aa-4e44-b534-e41cfb48f1ee Sweden (SE)
30dfc167-dbd5-4812-919a-8056c0c1f743 Germany (DE)
00910b0b-0300-439b-9723-2f2bbcb41e58 Denmark (DK)
b6ecffbd-8a09-4fcc-92a5-09cf7dcf2c13 Netherlands (NL)
785aed0c-6c62-42bb-80c3-f5c47b3b2282 Poland (PL)
b7c1e8c7-a3e4-4104-982f-8dffb0ef39a2 Poland (PL)
0ba340ef-9f44-421f-8cb8-8b855a0fcba5 Germany (DE)
d9c2504e-33d8-43a3-806d-4e8f5005591e Poland (PL)
01dae348-827b-4a1f-8034-9a8afb315ff6 France (FR)
a6d0aa88-03d7-470d-87f8-c450c45cf3bc Sweden (SE)
b045c12b-2dfa-4a33-a8d6-07d8e1b17d58 Germany (DE)
94110c54-a437-4795-a9f8-a07ccb04d598 France (FR)
64f0f64c-3a77-4b18-9b44-7d3b1c0ca93b Czech Republic (CZ)
ec3df316-8078-4484-a2b3-dcf266e83097 Croatia (HR)
AEEE Kategorisi 5. Small Equipment (No External Dimension More Than 50 cm)
AEEE B2C / B2B Business To Business
Sipariş Düzeni
Minimum Sipariş Miktarı 1 piece
Boyutlar
Ürün Net Genişliği 45 mm
Ürün Net Yüksekliği 86 mm
Ürün Net Derinlik / Uzunluk 77 mm
Ürün Net Ağırlığı 0.27 kg
Çevresel Uyumluluk
Ortam Hava Sıcaklığı Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
Close to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
İklimsel Dayanıklılık Category B according to IEC 60947-1 Annex Q
İzin Verilen Maksimum Çalışma Rakımı Without Derating 3000 m
Kirlilik Derecesi 3
Titreşimlere Karşı Direnç 4g Closed Position & 2g Open position 5 ... 300 Hz
Şoka Karşı Direnç(IEC 60068-2-27) Closed, Shock Direction: B1 25 g
Open, Shock Direction: B1 5 g
Shock Direction: A 30 g
Shock Direction: B2 15 g
Shock Direction: C1 25 g
Shock Direction: C2 25 g
Teknik Özellikler
Ana Kontak Sayısı NO 3
Ana Kontak Sayısı NC 0
Yardımcı Kontak Sayısı NO 1
Yardımcı Kontak Sayısı NC 0
Konvansiyonel Serbest Hava Termal Akımı (Ith) acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 35 A
acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Nominal Çalışma Gerilimi Auxiliary Circuit 690 V
Main Circuit 690 V
Nominal Frekans (f) Auxiliary Circuit 50 / 60 Hz
Control Circuit 50 / 60 Hz
Main Circuit 50 / 60 Hz
Anma Darbe Dayanım Gerilimi (Uimp) 6 kV
Anma Yalıtım Gerilimi (Ui) acc. to IEC 60947-4-1 690 V
acc. to IEC 60947-5-1 690 V
acc. to UL/CSA 600 V
Kutup Sayısı 3P
Anma Çalışma Akımı AC-1 (Ie) (690 V) 40 °C 25 A
(690 V) 60 °C 25 A
(690 V) 70 °C 22 A
Anma Çalışma Akımı AC-3 (Ie) (415 V) 60 °C 9 A
(440 V) 60 °C 9 A
(500 V) 60 °C 9.5 A
(690 V) 60 °C 7 A
(380 / 400 V) 60 °C 9 A
(220 / 230 / 240 V) 60 °C 9 A
Nominal Çalışma Akımı AC-3e (Ie) (415 V) 60 °C 9 A
(440 V) 60 °C 9 A
(500 V) 60 °C 9.5 A
(690 V) 60 °C 7 A
(380 / 400 V) 60 °C 9 A
(220 / 230 / 240 V) 60 °C 9 A
Anma Çalışma Akımı AC-15 (Ie) (500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Güç Kaybı at 6 A per Pole 0.1 W
at Rated Operating Conditions AC-1 per Pole 0.8 W
at Rated Operating Conditions AC-3 per Pole 0.1 W
Nominal Çalışma Gücü AC-3e (Pe) (415 V) 4 kW
(440 V) 4 kW
(500 V) 5.5 kW
(690 V) 5.5 kW
(380 / 400 V) 4 kW
(220 / 230 / 240 V) 2.2 kW
Anma Çalışma Gücü AC-3 (Pe) (400 V) 4 kW
(415 V) 4 kW
(440 V) 4 kW
(500 V) 5.5 kW
(690 V) 5.5 kW
(380 / 400 V) 4 kW
(220 / 230 / 240 V) 2.2 kW
Anma Çalışma Akımı DC-13 (Ie) (24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Nominal Çalışma Akımı DC-1 (Ie) (110 V) 1-Pole, 40 °C 10 A
(110 V) 1-Pole, 60 °C 10 A
(110 V) 1-Pole, 70 °C 10 A
(110 V) 2 Poles in Series, 40 °C 25 A
(110 V) 2 Poles in Series, 60 °C 25 A
(110 V) 2 Poles in Series, 70 °C 22 A
(110 V) 3 Poles in Series, 40 °C 25 A
(110 V) 3 Poles in Series, 60 °C 25 A
(110 V) 3 Poles in Series, 70 °C 22 A
(220 V) 2 Poles in Series, 40 °C 10 A
(220 V) 2 Poles in Series, 60 °C 10 A
(220 V) 2 Poles in Series, 70 °C 10 A
(220 V) 3 Poles in Series, 40 °C 25 A
(220 V) 3 Poles in Series, 60 °C 25 A
(220 V) 3 Poles in Series, 70 °C 22 A
(72 V) 1-Pole, 40 °C 25 A
(72 V) 1-Pole, 60 °C 25 A
(72 V) 1-Pole, 70 °C 22 A
(72 V) 2 Poles in Series, 40 °C 25 A
(72 V) 2 Poles in Series, 60 °C 25 A
(72 V) 2 Poles in Series, 70 °C 22 A
(72 V) 3 Poles in Series, 40 °C 25 A
(72 V) 3 Poles in Series, 60 °C 25 A
(72 V) 3 Poles in Series, 70 °C 22 A
Nominal Çalışma Akımı DC-3 (Ie) (110 V) 1-Pole, 40 °C 6 A
(110 V) 1-Pole, 60 °C 6 A
(110 V) 1-Pole, 70 °C 6 A
(110 V) 2 Poles in Series, 40 °C 25 A
(110 V) 2 Poles in Series, 60 °C 25 A
(110 V) 2 Poles in Series, 70 °C 22 A
(110 V) 3 Poles in Series, 40 °C 25 A
(110 V) 3 Poles in Series, 60 °C 25 A
(110 V) 3 Poles in Series, 70 °C 22 A
(220 V) 2 Poles in Series, 40 °C 6 A
(220 V) 2 Poles in Series, 60 °C 6 A
(220 V) 2 Poles in Series, 70 °C 6 A
(220 V) 3 Poles in Series, 40 °C 25 A
(220 V) 3 Poles in Series, 60 °C 25 A
(220 V) 3 Poles in Series, 70 °C 22 A
(72 V) 1-Pole, 40 °C 25 A
(72 V) 1-Pole, 60 °C 25 A
(72 V) 1-Pole, 70 °C 22 A
(72 V) 2 Poles in Series, 40 °C 25 A
(72 V) 2 Poles in Series, 60 °C 25 A
(72 V) 2 Poles in Series, 70 °C 22 A
(72 V) 3 Poles in Series, 40 °C 25 A
(72 V) 3 Poles in Series, 60 °C 25 A
(72 V) 3 Poles in Series, 70 °C 22 A
Nominal Çalışma Akımı DC-5 (Ie) (110 V) 1-Pole, 40 °C 4 A
(110 V) 1-Pole, 60 °C 4 A
(110 V) 1-Pole, 70 °C 4 A
(110 V) 2 Poles in Series, 40 °C 10 A
(110 V) 2 Poles in Series, 60 °C 10 A
(110 V) 2 Poles in Series, 70 °C 10 A
(110 V) 3 Poles in Series, 40 °C 25 A
(110 V) 3 Poles in Series, 60 °C 25 A
(110 V) 3 Poles in Series, 70 °C 22 A
(220 V) 2 Poles in Series, 40 °C 4 A
(220 V) 2 Poles in Series, 60 °C 4 A
(220 V) 2 Poles in Series, 70 °C 4 A
(220 V) 3 Poles in Series, 40 °C 9 A
(220 V) 3 Poles in Series, 60 °C 9 A
(220 V) 3 Poles in Series, 70 °C 9 A
(72 V) 1-Pole, 40 °C 9 A
(72 V) 1-Pole, 60 °C 9 A
(72 V) 1-Pole, 70 °C 9 A
(72 V) 2 Poles in Series, 40 °C 25 A
(72 V) 2 Poles in Series, 60 °C 25 A
(72 V) 2 Poles in Series, 70 °C 22 A
(72 V) 3 Poles in Series, 40 °C 25 A
(72 V) 3 Poles in Series, 60 °C 25 A
(72 V) 3 Poles in Series, 70 °C 22 A
Maksimum Kesme Kapasitesi cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 106 A
Standartlar IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1
Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 35 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A
for 0.1 s 140 A
for 1 s 100 A
Koruma Derecesi acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Maksimum Elektriksel Anahtarlama Sıklığı (AC-1) 600 cycles per hour
(AC-15) 1200 cycles per hour
(AC-2 / AC-4) 300 cycles per hour
(AC-3) 1200 cycles per hour
(DC-13) 900 cycles per hour
Nominal Kontrol Devresi Gerilimi (Uc) 50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
DC Operation 100 ... 250 V
Maksimum Mekanik Anahtarlama Sıklığı 3600 cycles per hour
Bağlantı Kapasitesi Ana Devre Flexible with Ferrule 1/2x 0.75 ... 6 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 4 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 4 mm²
Rigid Stranded 1/2x 1 ... 6 mm²
Bağlantı Kapasitesi Yardımcı Devre Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Sıkma Torku Auxiliary Circuit 1.2 N·m
Control Circuit 1.2 N·m
Main Circuit 1.5 N·m
Çalışma Zamanı Between Coil De-energization and NC Contact Closing 13 ... 98 ms
Between Coil De-energization and NO Contact Opening 11 ... 95 ms
Between Coil Energization and NC Contact Opening 38 ... 90 ms
Between Coil Energization and NO Contact Closing 40 ... 95 ms
Vida ile Montaj (sağlanmaz) 2 x M4 screws placed diagonally
Tel Soyma Uzunluğu Auxiliary Circuit 10 mm
Control Circuit 10 mm
Main Circuit 10 mm
Terminal Türü Screw Terminals
DIN Rayına Montaj TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Bağlantı Kapasitesi Kontrol Devresi Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Ürün Adı Block Contactor
Popüler İndirmeler
Veri Sayfası, Teknik Bilgi 1SBC100214C0202
Talimatlar ve Kılavuzlar 1SBC101027M6801
Talimatlar ve Kılavuzlar (Bölüm 2) 1SAC200017M0002
CAD Boyutsal Çizim 2CDC001079B0201
Konteyner Bilgileri
Paket Seviye 1 Birimler box 1 piece
Paket Düzey 1 Genişlik 87 mm
Paket Seviye 1 Derinlik / Uzunluk 79 mm
Paket Seviye 1 Yükseklik 47 mm
Paket Seviye 1 Brüt Ağırlık 0.27 kg
Paket Düzey 1 EAN 3471523110038
Paket Seviye 2 Birimler box 27 piece
Paket Düzey 2 Genişlik 250 mm
Paket Seviye 2 Derinlik / Uzunluk 300 mm
Paket Seviye 2 Yükseklik 315 mm
Paket Seviye 2 Brüt Ağırlık 7.29 kg
Paket Seviyesi 3 Birim 1296 piece
UL/CSA Teknik Standartlarına Uygunluk
NEMA Boyutu 00
Maksimum Çalışma Gerilimi UL/CSA Main Circuit 600 V
Sürekli Akım Değeri NEMA 9 A
NEMA Beygir Gücü Derecesi (115 V AC) Single Phase 1/3 Hp
(200 V AC) Three Phase 1-1/2 Hp
(230 V AC) Single Phase 1 Hp
(230 V AC) Three Phase 1-1/2 Hp
(460 V AC) Three Phase 2 Hp
(575 V AC) Three Phase 2 Hp
Beygir Gücü Anma UL/CSA (120 V AC) Single Phase 3/4 hp
(200 ... 208 V AC) Three Phase 2 hp
(220 ... 240 V AC) Three Phase 2 hp
(240 V AC) Single Phase 1-1/2 hp
(440 ... 480 V AC) Three Phase 5 hp
(550 ... 600 V AC) Three Phase 7-1/2 hp
Genel Kullanım Derecesi UL/CSA (600 V AC) 25 A
Bağlantı Kapasitesi Yardımcı Devre UL/CSA Rigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Bağlantı Kapasitesi Ana Devre UL/CSA Rigid Solid 1/2x 16-10 AWG
Rigid Stranded 1/2x 16-10 AWG
Sıkma Torku UL/CSA Auxiliary Circuit 11 in·lb
Control Circuit 11 in·lb
Main Circuit 13 in·lb
Bağlantı Kapasitesi Kontrol Devresi UL/CSA Rigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Tam Yük Amper Motor Kullanımı (120 V AC) Single Phase 13.8 A
(200 ... 208 V AC) Three Phase 7.8 A
(220 ... 240 V AC) Three Phase 6.8 A
(240 V AC) Single Phase 10 A
(440 ... 480 V AC) Three Phase 7.6 A
(550 ... 600 V AC) Three Phase 9 A
Sertifikalar ve Beyanlar
A2L Sertifikası – UL 9AKK108469A4875
9AKK108469A4879
ABS Sertifikası ABS_20-2060694-PDA
CB Sertifikası CB_SE-113345
BV Sertifikası BV_2634H24898C0
CE Uygunluk Beyanı 1SBD250000U1000
CCC Sertifikası CCC_2010010304445624
CQC Sertifikası CQC2010010304445624
CQC2020010304298240
Uygunluk Beyanı - CCC 2020980304001253
2020980304001082
Uygunluk Beyanı - UKCA 1SBD250031U1000
DNV Sertifikası DNV_TAE00001AF-4
GOST Sertifikası GOST_POCCFR.ME77.B07175.pdf
UL Sertifikası UL-US-2150887-5
UL-CA-2142658-5
KC Sertifikası KC_HW02016-15004C
LR Sertifikası LRS_LR23403517TA-02
RINA Sertifikası RINA_ELE142224XG
RMRS Sertifikası RMRS_1802705280
UL Listeleme Kartı E312527
Dış Sınıflandırmalar ve Standartlar
ETIM 8 EC000066 - Power contactor, AC switching
ETIM 9 EC000066 - Power contactor, AC switching
ETIM 7 EC000066 - Power contactor, AC switching
Nesne Sınıflandırma Kodu Q
eSınıf V11.0 : 27371003
UNSPSC 39121529
IDEA Granüler Kategori Kodu (IGCC) 4758 >> Iec Contactors
E-Numarası (Finlandiya) 3706201
E-Numarası (İsveç) 3210009
Diğer Özellikler
Yalnızca Konfigürasyon No
Teknik Açıklamalar .
Menşei Ülkesi France (FR)
Kritiklik No
Teslim Süresi 0 day
Sipariş Üzerine Üretim No
Not No
Ürün Mevcudiyet Sınıfı From stock if available, otherwise Target delivery time is
Ürün Satış Durumu Active
Sadece Teklif No
Depolarda Stokta Var ZATAD021EXPU
Garanti İade Product under warranty must be returned
Depolama Konumu 4001
Taksit seçenekleri görüntülenecek.
Ürün veri sayfası henüz yüklenmemiştir.

Sizde Yorum Yapın!

Kötü İyi

Birlikte Kullanıma Uygun Ürünler

Bu ürün için kategorilere göre gruplanmış uygun aksesuar bulunmamaktadır.
Etiketler: abb , 1sbl137001r1310 , af09-30-10 , af , serisi , 9 , amper , 4 , kw , 3 , kutuplu , kontaktör , 100-250 , volt , ac/dc , 1na , 1sbl137001r1310 , kontaktörler , abb , 3471523110038
