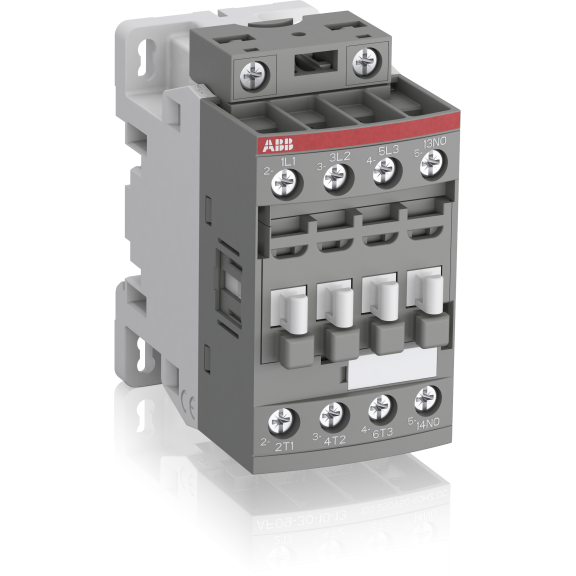

ABB 1SBL157001R1310, AF12-30-10, AF Serisi, 12 Amper, 5.5 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA

ABB 1SBL157001R1310, AF12-30-10, AF Serisi, 12 Amper, 5.5 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA
%65 İndirim Stok Sorunuz
ABB 1SBL157001R1310, AF12-30-10, AF Serisi, 12 Amper, 5.5 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA
  • Stok Durumu: Stok Sorunuz
  • Marka: ABB
  • Ürün Kodu: 1SBL157001R1310
  • Ean Barkodu: 3471523110335
0 yorum yapılmış. / Sizde Yorum Yapın!
912,72TL
2.607,77TL
KDV Hariç: 760,60TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
Temel Özellikler
Üretici Ürün Adı AF12-30-10-13 100-250V50/60HZ-DC Contactor
ABB EcoSolutions
Ömrü Sonu Sökme Talimatları 1SBC101080M6801
Çevresel Ürün Beyanı(EPD) 1SBD250584E3000
2TFP200035A1001
Ambalajdaki Sürdürülebilir Malzeme İçeriği Recycled Cardboard - 86 %
Üründeki Sürdürülebilir Malzeme İçeriği Recycled Metal - 28 %
Malzeme Uyumluluğu
RoHS Bilgileri 2CMT2021-006277
REACH Beyanı 2CMT2021-006202
RoHS Durumu Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Çatışmalı Mineraller Raporlama Şablonu (CMRT) 9AKK108467A5658
Toksik Maddeler Kontrol Yasası - TSCA 2CMT2023-006525
SCIP c7d87eba-f165-4030-b92d-05bd87c7fd49 China (CN)
Basitleştirilmiş SCIP 453c2b6d-a3cd-4ee0-b462-828920f6b74b Greece (GR)
965d8d73-a81a-4095-88bb-6da47469746b Belgium (BE)
12ecfa96-7083-48d3-beb6-a33513f1f550 Portugal (PT)
8cb8e0f5-cdd1-4a42-a2e0-0a20f682044c Germany (DE)
8d11eb2e-29a5-4b4d-94fc-4e1f7fc32d3d Norway (NO)
e85ac360-238f-46e7-8dea-e0ab1fc17da0 Finland (FI)
55df2543-7130-4c5e-b8b8-7c6d11613047 Spain (ES)
c16a616e-26f4-4ef4-b877-d4a5b2bdbf8f Bulgaria (BG)
21dfd195-1dc3-4486-b563-45073bd62b33 Sweden (SE)
ebc8073f-b73f-49a6-a256-8675655f3701 Denmark (DK)
7163e0ce-c99b-4549-ab21-0b28dbac2cce Germany (DE)
ef65fb19-0c0c-4c66-86f4-d330da83a5e6 Poland (PL)
00c728a8-1e7a-480c-af26-187c6be4348f Germany (DE)
aea0684f-f587-4a01-8893-e490b39cf624 France (FR)
f92a72a4-5138-4530-9e14-2d3d55474d75 Sweden (SE)
45a466ba-a387-44fb-89f5-2d86ac6bb9a4 Germany (DE)
06921d1d-1308-4022-be3d-42212ce6d5ab France (FR)
eaff310c-1a35-49c2-8c64-110e4113dffe Hungary (HU)
7a740234-4425-4f34-90d9-114990651787 Hungary (HU)
1b18c77d-cd41-408a-a2f3-a4fb33e7ac11 Estonia (EE)
16599f1e-6d16-40c1-a8d3-79ef1e9d4d8a Croatia (HR)
f81de088-0551-4a8b-a94f-376d9015daaf Czech Republic (CZ)
841291e2-d4b1-45ad-9b58-44b13a12e558 Germany (DE)
2b8c61b8-fa3d-4d28-ac9c-7c1f576adb32 Poland (PL)
687739d8-a2ae-4c2b-8e26-9dfd061f5a1b Poland (PL)
9827bd2b-7013-459c-9493-e0fa1074700b Netherlands (NL)
893b9940-69a7-44a6-a8ab-7643ad4e96da Belgium (BE)
AEEE Kategorisi 5. Small Equipment (No External Dimension More Than 50 cm)
AEEE B2C / B2B Business To Business
Sipariş Düzeni
Minimum Sipariş Miktarı 1 piece
Boyutlar
Ürün Net Genişliği 45 mm
Ürün Net Yüksekliği 86 mm
Ürün Net Derinlik / Uzunluk 77 mm
Ürün Net Ağırlığı 0.27 kg
Çevresel Uyumluluk
Ortam Hava Sıcaklığı Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
Close to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
İklimsel Dayanıklılık Category B according to IEC 60947-1 Annex Q
İzin Verilen Maksimum Çalışma Rakımı Without Derating 3000 m
Kirlilik Derecesi 3
Titreşimlere Karşı Direnç 4g Closed Position & 2g Open position 5 ... 300 Hz
Şoka Karşı Direnç(IEC 60068-2-27) Closed, Shock Direction: B1 25 g
Open, Shock Direction: B1 5 g
Shock Direction: A 30 g
Shock Direction: B2 15 g
Shock Direction: C1 25 g
Shock Direction: C2 25 g
Teknik Özellikler
Ana Kontak Sayısı NO 3
Ana Kontak Sayısı NC 0
Yardımcı Kontak Sayısı NO 1
Yardımcı Kontak Sayısı NC 0
Konvansiyonel Serbest Hava Termal Akımı (Ith) acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 35 A
acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Nominal Çalışma Gerilimi Auxiliary Circuit 690 V
Main Circuit 690 V
Nominal Frekans (f) Auxiliary Circuit 50 / 60 Hz
Control Circuit 50 / 60 Hz
Main Circuit 50 / 60 Hz
Anma Darbe Dayanım Gerilimi (Uimp) 6 kV
Anma Yalıtım Gerilimi (Ui) acc. to IEC 60947-4-1 690 V
acc. to IEC 60947-5-1 690 V
acc. to UL/CSA 600 V
Kutup Sayısı 3P
Anma Çalışma Akımı AC-1 (Ie) (690 V) 40 °C 28 A
(690 V) 60 °C 28 A
(690 V) 70 °C 24 A
Anma Çalışma Akımı AC-3 (Ie) (415 V) 60 °C 12 A
(440 V) 60 °C 12 A
(500 V) 60 °C 12.5 A
(690 V) 60 °C 9 A
(380 / 400 V) 60 °C 12 A
(220 / 230 / 240 V) 60 °C 12 A
Nominal Çalışma Akımı AC-3e (Ie) (415 V) 60 °C 12 A
(440 V) 60 °C 12 A
(500 V) 60 °C 12.5 A
(690 V) 60 °C 9 A
(380 / 400 V) 60 °C 12 A
(220 / 230 / 240 V) 60 °C 12 A
Anma Çalışma Akımı AC-15 (Ie) (500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Güç Kaybı at 6 A per Pole 0.1 W
at Rated Operating Conditions AC-1 per Pole 1 W
at Rated Operating Conditions AC-3 per Pole 0.2 W
Nominal Çalışma Gücü AC-3e (Pe) (415 V) 5.5 kW
(440 V) 5.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
(380 / 400 V) 5.5 kW
(220 / 230 / 240 V) 3 kW
Anma Çalışma Gücü AC-3 (Pe) (400 V) 5.5 kW
(415 V) 5.5 kW
(440 V) 5.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
(380 / 400 V) 5.5 kW
(220 / 230 / 240 V) 3 kW
Anma Çalışma Akımı DC-13 (Ie) (24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Nominal Çalışma Akımı DC-1 (Ie) (110 V) 1-Pole, 40 °C 15 A
(110 V) 1-Pole, 60 °C 15 A
(110 V) 1-Pole, 70 °C 15 A
(110 V) 2 Poles in Series, 40 °C 27 A
(110 V) 2 Poles in Series, 60 °C 27 A
(110 V) 2 Poles in Series, 70 °C 24 A
(110 V) 3 Poles in Series, 40 °C 27 A
(110 V) 3 Poles in Series, 60 °C 27 A
(110 V) 3 Poles in Series, 70 °C 24 A
(220 V) 2 Poles in Series, 40 °C 15 A
(220 V) 2 Poles in Series, 60 °C 15 A
(220 V) 2 Poles in Series, 70 °C 15 A
(220 V) 3 Poles in Series, 40 °C 27 A
(220 V) 3 Poles in Series, 60 °C 27 A
(220 V) 3 Poles in Series, 70 °C 24 A
(72 V) 1-Pole, 40 °C 27 A
(72 V) 1-Pole, 60 °C 27 A
(72 V) 1-Pole, 70 °C 24 A
(72 V) 2 Poles in Series, 40 °C 27 A
(72 V) 2 Poles in Series, 60 °C 27 A
(72 V) 2 Poles in Series, 70 °C 24 A
(72 V) 3 Poles in Series, 40 °C 27 A
(72 V) 3 Poles in Series, 60 °C 27 A
(72 V) 3 Poles in Series, 70 °C 24 A
Nominal Çalışma Akımı DC-3 (Ie) (110 V) 1-Pole, 40 °C 7 A
(110 V) 1-Pole, 60 °C 7 A
(110 V) 1-Pole, 70 °C 7 A
(110 V) 2 Poles in Series, 40 °C 27 A
(110 V) 2 Poles in Series, 60 °C 27 A
(110 V) 2 Poles in Series, 70 °C 24 A
(110 V) 3 Poles in Series, 40 °C 27 A
(110 V) 3 Poles in Series, 60 °C 27 A
(110 V) 3 Poles in Series, 70 °C 24 A
(220 V) 2 Poles in Series, 40 °C 7 A
(220 V) 2 Poles in Series, 60 °C 7 A
(220 V) 2 Poles in Series, 70 °C 7 A
(220 V) 3 Poles in Series, 40 °C 27 A
(220 V) 3 Poles in Series, 60 °C 27 A
(220 V) 3 Poles in Series, 70 °C 24 A
(72 V) 1-Pole, 40 °C 27 A
(72 V) 1-Pole, 60 °C 27 A
(72 V) 1-Pole, 70 °C 24 A
(72 V) 2 Poles in Series, 40 °C 27 A
(72 V) 2 Poles in Series, 60 °C 27 A
(72 V) 2 Poles in Series, 70 °C 24 A
(72 V) 3 Poles in Series, 40 °C 27 A
(72 V) 3 Poles in Series, 60 °C 27 A
(72 V) 3 Poles in Series, 70 °C 24 A
Nominal Çalışma Akımı DC-5 (Ie) (110 V) 1-Pole, 40 °C 4 A
(110 V) 1-Pole, 60 °C 4 A
(110 V) 1-Pole, 70 °C 4 A
(110 V) 2 Poles in Series, 40 °C 15 A
(110 V) 2 Poles in Series, 60 °C 15 A
(110 V) 2 Poles in Series, 70 °C 15 A
(110 V) 3 Poles in Series, 40 °C 27 A
(110 V) 3 Poles in Series, 60 °C 27 A
(110 V) 3 Poles in Series, 70 °C 24 A
(220 V) 2 Poles in Series, 40 °C 4 A
(220 V) 2 Poles in Series, 60 °C 4 A
(220 V) 2 Poles in Series, 70 °C 4 A
(220 V) 3 Poles in Series, 40 °C 12 A
(220 V) 3 Poles in Series, 60 °C 12 A
(220 V) 3 Poles in Series, 70 °C 12 A
(72 V) 1-Pole, 40 °C 12 A
(72 V) 1-Pole, 60 °C 12 A
(72 V) 1-Pole, 70 °C 12 A
(72 V) 2 Poles in Series, 40 °C 27 A
(72 V) 2 Poles in Series, 60 °C 27 A
(72 V) 2 Poles in Series, 70 °C 24 A
(72 V) 3 Poles in Series, 40 °C 27 A
(72 V) 3 Poles in Series, 60 °C 27 A
(72 V) 3 Poles in Series, 70 °C 24 A
Maksimum Kesme Kapasitesi cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 106 A
Standartlar IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1
Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 35 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A
for 0.1 s 140 A
for 1 s 100 A
Koruma Derecesi acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Maksimum Elektriksel Anahtarlama Sıklığı (AC-1) 600 cycles per hour
(AC-15) 1200 cycles per hour
(AC-2 / AC-4) 300 cycles per hour
(AC-3) 1200 cycles per hour
(DC-13) 900 cycles per hour
Nominal Kontrol Devresi Gerilimi (Uc) 50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
DC Operation 100 ... 250 V
Maksimum Mekanik Anahtarlama Sıklığı 3600 cycles per hour
Bağlantı Kapasitesi Ana Devre Flexible with Ferrule 1/2x 0.75 ... 6 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 4 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 4 mm²
Rigid Stranded 1/2x 1 ... 6 mm²
Bağlantı Kapasitesi Yardımcı Devre Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Sıkma Torku Auxiliary Circuit 1.2 N·m
Control Circuit 1.2 N·m
Main Circuit 1.5 N·m
Çalışma Zamanı Between Coil De-energization and NC Contact Closing 13 ... 98 ms
Between Coil De-energization and NO Contact Opening 11 ... 95 ms
Between Coil Energization and NC Contact Opening 38 ... 90 ms
Between Coil Energization and NO Contact Closing 40 ... 95 ms
Vida ile Montaj (sağlanmaz) 2 x M4 screws placed diagonally
Tel Soyma Uzunluğu Auxiliary Circuit 10 mm
Control Circuit 10 mm
Main Circuit 10 mm
Terminal Türü Screw Terminals
DIN Rayına Montaj TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Bağlantı Kapasitesi Kontrol Devresi Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Ürün Adı Block Contactor
Popüler İndirmeler
Veri Sayfası, Teknik Bilgi 1SBC100214C0202
Talimatlar ve Kılavuzlar 1SBC101027M6801
Talimatlar ve Kılavuzlar (Bölüm 2) 1SAC200017M0002
CAD Boyutsal Çizim 2CDC001079B0201
Konteyner Bilgileri
Paket Seviye 1 Birimler box 1 piece
Paket Düzey 1 Genişlik 87 mm
Paket Seviye 1 Derinlik / Uzunluk 79 mm
Paket Seviye 1 Yükseklik 47 mm
Paket Seviye 1 Brüt Ağırlık 0.27 kg
Paket Düzey 1 EAN 3471523110335
Paket Seviye 2 Birimler box 27 piece
Paket Düzey 2 Genişlik 250 mm
Paket Seviye 2 Derinlik / Uzunluk 300 mm
Paket Seviye 2 Yükseklik 315 mm
Paket Seviye 2 Brüt Ağırlık 7.29 kg
Paket Seviyesi 3 Birim 1296 piece
UL/CSA Teknik Standartlarına Uygunluk
NEMA Boyutu 0
Maksimum Çalışma Gerilimi UL/CSA Main Circuit 600 V
Sürekli Akım Değeri NEMA 18 A
NEMA Beygir Gücü Derecesi (115 V AC) Single Phase 1 Hp
(200 V AC) Three Phase 3 Hp
(230 V AC) Single Phase 2 Hp
(230 V AC) Three Phase 3 Hp
(460 V AC) Three Phase 5 Hp
(575 V AC) Three Phase 5 Hp
Beygir Gücü Anma UL/CSA (120 V AC) Single Phase 1 hp
(200 ... 208 V AC) Three Phase 3 hp
(220 ... 240 V AC) Three Phase 3 hp
(240 V AC) Single Phase 2 hp
(440 ... 480 V AC) Three Phase 7-1/2 hp
(550 ... 600 V AC) Three Phase 10 hp
Genel Kullanım Derecesi UL/CSA (600 V AC) 28 A
Bağlantı Kapasitesi Yardımcı Devre UL/CSA Rigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Bağlantı Kapasitesi Ana Devre UL/CSA Rigid Solid 1/2x 16-10 AWG
Rigid Stranded 1/2x 16-10 AWG
Sıkma Torku UL/CSA Auxiliary Circuit 11 in·lb
Control Circuit 11 in·lb
Main Circuit 13 in·lb
Bağlantı Kapasitesi Kontrol Devresi UL/CSA Rigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Tam Yük Amper Motor Kullanımı (120 V AC) Single Phase 16 A
(200 ... 208 V AC) Three Phase 11 A
(220 ... 240 V AC) Three Phase 9.6 A
(240 V AC) Single Phase 12 A
(440 ... 480 V AC) Three Phase 11 A
(550 ... 600 V AC) Three Phase 11 A
Sertifikalar ve Beyanlar
A2L Sertifikası – UL 9AKK108469A4875
9AKK108469A4879
ABS Sertifikası ABS_20-2060694-PDA
CB Sertifikası CB_SE-113345
BV Sertifikası BV_2634H24898C0
CE Uygunluk Beyanı 1SBD250000U1000
CCC Sertifikası CCC_2010010304445624
CQC Sertifikası CQC2010010304445624
CQC2020010304298240
Uygunluk Beyanı - CCC 2020980304001253
2020980304001082
Uygunluk Beyanı - UKCA 1SBD250031U1000
DNV Sertifikası DNV_TAE00001AF-4
GOST Sertifikası GOST_POCCFR.ME77.B07175.pdf
UL Sertifikası UL-US-2150887-5
UL-CA-2142658-5
KC Sertifikası KC_HW02016-15005C
LR Sertifikası LRS_LR23403517TA-02
RINA Sertifikası RINA_ELE142224XG
RMRS Sertifikası RMRS_1802705280
UL Listeleme Kartı E312527
Dış Sınıflandırmalar ve Standartlar
ETIM 8 EC000066 - Power contactor, AC switching
ETIM 9 EC000066 - Power contactor, AC switching
ETIM 7 EC000066 - Power contactor, AC switching
Nesne Sınıflandırma Kodu Q
eSınıf V11.0 : 27371003
UNSPSC 39121529
IDEA Granüler Kategori Kodu (IGCC) 4758 >> Iec Contactors
E-Numarası (Finlandiya) 3706222
E-Numarası (İsveç) 3211364
Diğer Özellikler
Menşei Ülkesi Switzerland (CH)
Teslim Süresi 50 day
Sipariş Üzerine Üretim No
Ürün Satış Durumu Active
Sadece Teklif No
Depolarda Stokta Var CHABB001EXPU
Garanti İade Product under warranty must be returned
Taksit seçenekleri görüntülenecek.
Ürün veri sayfası henüz yüklenmemiştir.

Sizde Yorum Yapın!

Kötü İyi

Birlikte Kullanıma Uygun Ürünler

Bu ürün için kategorilere göre gruplanmış uygun aksesuar bulunmamaktadır.
Etiketler: abb , 1sbl157001r1310 , af12-30-10 , af , serisi , 12 , amper , 5 , 5 , kw , 3 , kutuplu , kontaktör , 100-250 , volt , ac/dc , 1na , 1sbl157001r1310 , kontaktörler , abb , 3471523110335
