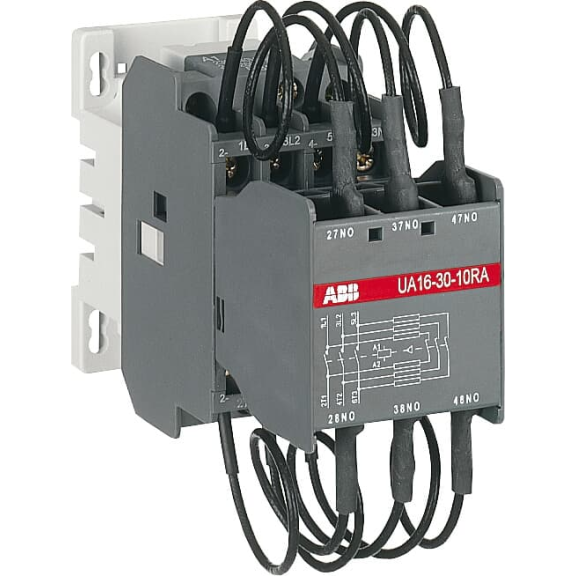

ABB 1SBL181024R8810, UA 16-30-10 RA, UA Serisi, 12.5 kVar, Kompanzasyon Kontaktörü, 230-240 Volt AC, 1NA

ABB 1SBL181024R8810, UA 16-30-10 RA, UA Serisi, 12.5 kVar, Kompanzasyon Kontaktörü, 230-240 Volt AC, 1NA
Stok Sorunuz
ABB 1SBL181024R8810, UA 16-30-10 RA, UA Serisi, 12.5 kVar, Kompanzasyon Kontaktörü, 230-240 Volt AC, 1NA
  • Stok Durumu: Stok Sorunuz
  • Marka: ABB
  • Ürün Kodu: 1SBL181024R8810
  • Ean Barkodu: 3471522300881
0 yorum yapılmış. / Sizde Yorum Yapın!
0,00TL
KDV Hariç: 0,00TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
10.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo ?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+) ?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
Temel Özellikler
Üretici Ürün Adı UA16-30-10RA 230-240V 50Hz / 240-260V 60Hz Contactor
Malzeme Uyumluluğu
RoHS Bilgileri 2CMT2021-006277
REACH Beyanı 2CMT2021-006202
RoHS Durumu Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Çatışmalı Mineraller Raporlama Şablonu (CMRT) 9AKK108467A5658
Toksik Maddeler Kontrol Yasası - TSCA 2CMT2023-006525
AEEE Kategorisi 5. Small Equipment (No External Dimension More Than 50 cm)
AEEE B2C / B2B Business To Business
Sipariş Düzeni
Minimum Sipariş Miktarı 1 piece
Gümrük Tarifesi numarası 85364900
Boyutlar
Ürün Net Genişliği 44 mm
Ürün Net Yüksekliği 120 mm
Ürün Net Derinlik / Uzunluk 107 mm
Ürün Net Ağırlığı 0.46 kg
Çevresel Uyumluluk
Ortam Hava Sıcaklığı Close to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +55 °C
Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
İklimsel Dayanıklılık acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II
İzin Verilen Maksimum Çalışma Rakımı Without Derating 3000 m
Kirlilik Derecesi 3
Teknik Özellikler
Ana Kontak Sayısı NO 3
Ana Kontak Sayısı NC 0
Yardımcı Kontak Sayısı NO 1
Yardımcı Kontak Sayısı NC 0
Konvansiyonel Serbest Hava Termal Akımı (Ith) acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Nominal Çalışma Gerilimi Auxiliary Circuit 690 V
Main Circuit 690 V
Nominal Frekans (f) Auxiliary Circuit 50 / 60 Hz
Control Circuit 50 / 60 Hz
Main Circuit 50 / 60 Hz
Anma Darbe Dayanım Gerilimi (Uimp) 8 kV
Anma Yalıtım Gerilimi (Ui) acc. to IEC 60947-4-1 1000 V
acc. to IEC 60947-5-1 690 V
acc. to UL/CSA 600 V
Kutup Sayısı 3P
Elektriksel Dayanıklılık Ue =< 440 V 250000 cycle
Ue = 500 ... 690 V 100000 cycle
Anma Çalışma Gücü AC-6b (Pe) (230 / 240 V) 40 °C, 50 / 60 Hz 8 kvar
(230 / 240 V) 55 °C, 50 / 60 Hz 7.5 kvar
(230 / 240 V) 70 °C, 50 / 60 Hz 6 kvar
(400 / 415 V) 40 °C, 50 / 60 Hz 12.5 kvar
(400 / 415 V) 70 °C, 50 / 60 Hz 10 kvar
(400 / 415 V) 55 °C, 50 / 60 Hz 12.5 kvar
(440 V) 40 °C, 50 / 60 Hz 15 kvar
(440 V) 55 °C, 50 / 60 Hz 13 kvar
(440 V) 70 °C, 50 / 60 Hz 11 kvar
(500 / 550 V), 40 °C, 50 / 60 Hz 18 kvar
(500 / 550 V) 55 °C, 50 / 60 Hz 16 kvar
(500 / 550 V) 70 °C, 50 / 60 Hz 12.5 kvar
(690 V) 40 °C, 50 / 60 Hz 22 kvar
(690 V) 55 °C, 50 / 60 Hz 21 kvar
(690 V) 70 °C, 50 / 60 Hz 17 kvar
Anma Çalışma Akımı AC-15 (Ie) (500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(380 / 400 V) 3 A
Güç Kaybı at Rated Operating Conditions per Pole 0.1 W
at 6 A per Pole 0.1 W
Anma Çalışma Akımı DC-13 (Ie) (24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 2 / 144 W
(110 V) 1.1 A / 121 W
(125 V) 1.1 / 138 W
(220 V) 0.55 A / 121 W
(250 V) 0.55 / 138 W
Maksimum Kesme Kapasitesi cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 90 A
Standartlar IEC/EN 60947-1, IEC/EN 60947-4-1
Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) for 0.1 s 140 A
for 1 s 100 A
Koruma Derecesi acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Kısa Devre Koruyucu Cihazlar Auxiliary Circuit - gG Type Fuses 10 A
gG Type Fuses 80 A
Minimum Anahtar Kapasitesi 17 / 5 VLT4K
Maksimum Elektriksel Anahtarlama Sıklığı 240 cycles per hour
Nominal Kontrol Devresi Gerilimi (Uc) 50 Hz 230 ... 240 V
60 Hz 240 ... 260 V
Bağlantı Kapasitesi Ana Devre Flexible with Cable End 1x 0.75 ... 2.5 mm²
Rigid Solid 1x 1 ... 4 mm²
Bağlantı Kapasitesi Yardımcı Devre Flexible with Cable End 1/2x 0.75 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 4 mm²
Sıkma Torku Auxiliary Circuit 1 N·m
Control Circuit 1 N·m
Main Circuit 1 N·m
Çalışma Zamanı Between Coil De-energization and NO Contact Opening 4 ... 11 ms
Between Coil Energization and NO Contact Closing 10 ... 26 ms
Bobin Tüketimi Average Holding Value 50 / 60 Hz 8 V·A
Average Holding Value 50 Hz 8 V·A
Average Holding Value 60 Hz 8 V·A
Average Pull-in Value 50 Hz 70 V·A
Average Pull-in Value 60 Hz 80 V·A
Vida ile Montaj (sağlanmaz) 2 x M4 screws placed diagonally
Terminal Türü Screw Terminals
DIN Rayına Montaj TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Bağlantı Terminalleri (Açık Pozisyonda Teslim Edilir) Ana Kutuplar M 3.5 (+,-) pozidriv 2 screws with cable clamp
Ürün Adı Block Contactor
Popüler İndirmeler
Veri Sayfası, Teknik Bilgi 1SBC100214C0202
Talimatlar ve Kılavuzlar 1SBC101002M5501
CAD Boyutsal Çizim 2CDC001079B0201
Boyut Şeması FPTE307847
Konteyner Bilgileri
Paket Seviye 1 Birimler box 1 piece
Paket Düzey 1 Genişlik 135 mm
Paket Seviye 1 Derinlik / Uzunluk 155 mm
Paket Seviye 1 Yükseklik 63 mm
Paket Seviye 1 Brüt Ağırlık 0.46 kg
Paket Düzey 1 EAN 3471522300881
Paket Seviye 2 Birimler box 63 piece
Paket Düzey 2 Genişlik 300 mm
Paket Seviye 2 Derinlik / Uzunluk 245 mm
Paket Seviye 2 Yükseklik 308 mm
Paket Seviye 2 Brüt Ağırlık 28.98 kg
Paket Seviyesi 3 Birim 260 piece
UL/CSA Teknik Standartlarına Uygunluk
Bağlantı Kapasitesi Ana Devre UL/CSA 1x 18-10 AWG
Sıkma Torku UL/CSA Auxiliary Circuit 9 in·lb
Control Circuit 9 in·lb
Main Circuit 9 in·lb
Sertifikalar ve Beyanlar
CB Sertifikası CB_CN-58851
CE Uygunluk Beyanı 1SBD250805U1000
CQC Sertifikası CQC2004010304138319
CQC2018010304059153
CQC2018010304059154
CQC2007010304257961
Uygunluk Beyanı - CCC 2020980304001605
2020980304001618
2020980304001619
2020980304001218
Uygunluk Beyanı - UKCA 1SBD250822U1000
GOST Sertifikası GOST_POCCFRME77B07175
UL Sertifikası UL-US-L312527-1102-51017991-2
UL-CA-L312527-4102-51017991-2
UL Listeleme Kartı UL_E312527
Dış Sınıflandırmalar ve Standartlar
ETIM 8 EC001079 - Capacitor contactor
ETIM 9 EC001079 - Capacitor contactor
ETIM 7 EC001079 - Capacitor contactor
Nesne Sınıflandırma Kodu Q
eSınıf V11.0 : 27371006
UNSPSC 39121529
