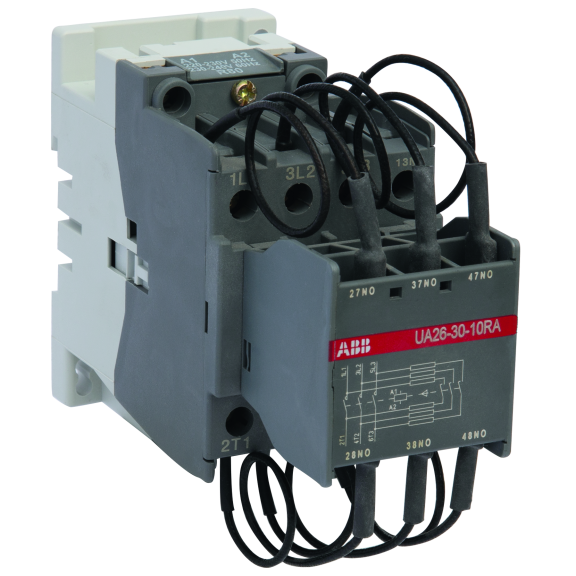

ABB 1SBL241024R8010, UA 26-30-10 RA, UA Serisi, 22 kVar, Kompanzasyon Kontaktörü, 220-230 Volt AC, 1NA
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SBL241024R8010
- Ean Barkodu: 3471522301802
3.903,80TL
11.153,71TL
KDV Hariç: 3.253,17TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | UA26-30-10RA 220-230V 50Hz / 230-240V 60Hz Contactor |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 2CMT2021-006277 |
| REACH Beyanı | 2CMT2021-006202 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006525 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Gümrük Tarifesi numarası | 85364900 |
| Boyutlar | |
| Ürün Net Genişliği | 54 mm |
| Ürün Net Yüksekliği | 120 mm |
| Ürün Net Derinlik / Uzunluk | 126.3 mm |
| Ürün Net Ağırlığı | 0.71 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Close to Contactor for Storage -60 ... +80 °C Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +55 °C Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C |
| İklimsel Dayanıklılık | Category B according to IEC 60947-1 Annex Q |
| İzin Verilen Maksimum Çalışma Rakımı | Without Derating 3000 m |
| Kirlilik Derecesi | 3 |
| Teknik Özellikler | |
| Ana Kontak Sayısı NO | 3 |
| Ana Kontak Sayısı NC | 0 |
| Yardımcı Kontak Sayısı NO | 1 |
| Yardımcı Kontak Sayısı NC | 0 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 16 A |
| Nominal Çalışma Gerilimi | Auxiliary Circuit 690 V Main Circuit 690 V |
| Nominal Frekans (f) | Auxiliary Circuit 50 / 60 Hz Control Circuit 50 / 60 Hz Main Circuit 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Anma Yalıtım Gerilimi (Ui) | acc. to IEC 60947-4-1 1000 V acc. to IEC 60947-5-1 690 V acc. to UL/CSA 600 V |
| Kutup Sayısı | 3P |
| Elektriksel Dayanıklılık | Ue =< 440 V 250000 cycle Ue = 500 ... 690 V 100000 cycle |
| Anma Çalışma Gücü AC-6b (Pe) | (230 / 240 V) 40 °C, 50 / 60 Hz 12.5 kvar (230 / 240 V) 55 °C, 50 / 60 Hz 11.5 kvar (230 / 240 V) 70 °C, 50 / 60 Hz 9 kvar (400 / 415 V) 40 °C, 50 / 60 Hz 22 kvar (400 / 415 V) 70 °C, 50 / 60 Hz 15.5 kvar (400 / 415 V) 55 °C, 50 / 60 Hz 20 kvar (440 V) 40 °C, 50 / 60 Hz 24 kvar (440 V) 55 °C, 50 / 60 Hz 20 kvar (440 V) 70 °C, 50 / 60 Hz 17 kvar (500 / 550 V), 40 °C, 50 / 60 Hz 30 kvar (500 / 550 V) 55 °C, 50 / 60 Hz 25 kvar (500 / 550 V) 70 °C, 50 / 60 Hz 20 kvar (690 V) 40 °C, 50 / 60 Hz 35 kvar (690 V) 55 °C, 50 / 60 Hz 31 kvar (690 V) 70 °C, 50 / 60 Hz 26 kvar |
| Anma Çalışma Akımı AC-15 (Ie) | (500 V) 2 A (690 V) 2 A (24 / 127 V) 6 A (220 / 240 V) 4 A (380 / 400 V) 3 A |
| Güç Kaybı | at Rated Operating Conditions per Pole 0.1 W at 6 A per Pole 0.1 W |
| Anma Çalışma Akımı DC-13 (Ie) | (24 V) 6 A / 144 W (48 V) 2.8 A / 134 W (72 V) 2 / 144 W (110 V) 1.1 A / 121 W (125 V) 1.1 / 138 W (220 V) 0.55 A / 121 W (250 V) 0.55 / 138 W |
| Maksimum Kesme Kapasitesi | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 420 A cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 170 A |
| Standartlar | IEC/EN 60947-1, IEC/EN 60947-4-1 |
| Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) | for 0.1 s 140 A for 1 s 100 A |
| Koruma Derecesi | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 |
| Kısa Devre Koruyucu Cihazlar | Auxiliary Circuit - gG Type Fuses 10 A gG Type Fuses 125 A |
| Minimum Anahtar Kapasitesi | 17 / 5 VLT4K |
| Maksimum Elektriksel Anahtarlama Sıklığı | 240 cycles per hour |
| Nominal Kontrol Devresi Gerilimi (Uc) | 50 Hz 220 ... 230 V 60 Hz 230 ... 240 V |
| Bağlantı Kapasitesi Yardımcı Devre | Flexible with Cable End 0.75 ... 2.5 mm² Rigid Cable 1 ... 4 mm² |
| Çalışma Zamanı | Between Coil De-energization and NO Contact Opening 4 ... 11 ms Between Coil Energization and NO Contact Closing 8 ... 21 ms |
| Bobin Tüketimi | Average Holding Value 50 / 60 Hz 12 V·A Average Holding Value 50 Hz 12 V·A Average Holding Value 60 Hz 12 V·A Average Pull-in Value 50 Hz 120 V·A Average Pull-in Value 60 Hz 140 V·A |
| Vida ile Montaj (sağlanmaz) | 2 x M4 screws placed diagonally |
| Terminal Türü | Screw Terminals |
| DIN Rayına Montaj | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
| Bağlantı Terminalleri (Açık Pozisyonda Teslim Edilir) Ana Kutuplar | M 4 (+,-) pozidriv 2 screws with cable clamp |
| Ürün Adı | Block Contactor |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 1SBC100214C0202 |
| Talimatlar ve Kılavuzlar | 1SBC101002M5501 |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Boyut Şeması | FPTE307846 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 135 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 155 mm |
| Paket Seviye 1 Yükseklik | 63 mm |
| Paket Seviye 1 Brüt Ağırlık | 0.71 kg |
| Paket Düzey 1 EAN | 3471522301802 |
| Paket Seviye 2 Birimler | box 63 piece |
| Paket Seviye 2 Brüt Ağırlık | 44.73 kg |
| Sertifikalar ve Beyanlar | |
| CB Sertifikası | CB_FR3447_60016915-509739B |
| CSA Sertifikası | CSA_1033838_LR056745 |
| CE Uygunluk Beyanı | 1SBD250805U1000 |
| CCC Sertifikası | CCC_2004010304138316 |
| CQC Sertifikası | CQC2003010304060095 CQC2008010304261926 |
| Uygunluk Beyanı - CCC | 2020980304001610 2020980304001217 |
| Uygunluk Beyanı - UKCA | 1SBD250822U1000 |
| GOST Sertifikası | GOST_POCCFRME77B07175 |
| UL Sertifikası | UL-US-L312527-1103-61017991-2 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC001079 - Capacitor contactor |
| ETIM 9 | EC001079 - Capacitor contactor |
| ETIM 7 | EC001079 - Capacitor contactor |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.0 : 27371006 |
| UNSPSC | 39121529 |
| IDEA Granüler Kategori Kodu (IGCC) | 4756 >> Capacitor magnet contactor |
| E-Numarası (Finlandiya) | 3709164 |
