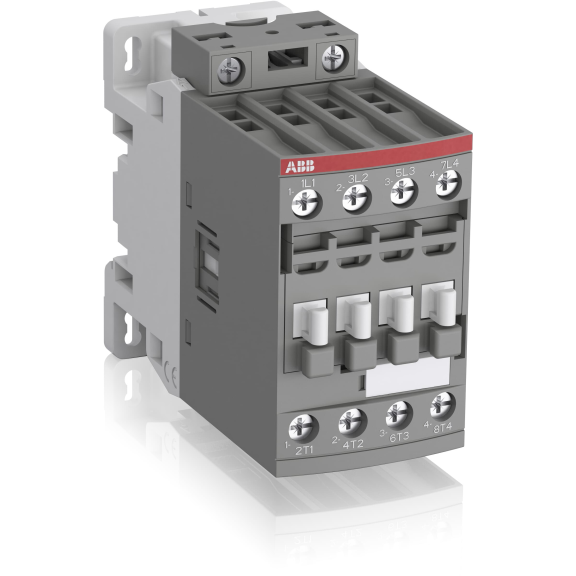

ABB 1SBL297201R1300, AF38-40-00, AF Serisi, 22 Amper AC-3, 55 Amper AC-1, 4 Kutuplu, Kontaktör, 100-250 Volt AC/DC
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SBL297201R1300
- Ean Barkodu: 3471523115330
4.824,76TL
13.785,01TL
KDV Hariç: 4.020,63TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | AF38-40-00-13 100-250V50/60HZ-DC Contactor |
| ABB EcoSolutions | |
| Ömrü Sonu Sökme Talimatları | 1SBC101080M6801 |
| Çevresel Ürün Beyanı(EPD) | 1SBD250584E4000 |
| Ambalajdaki Sürdürülebilir Malzeme İçeriği | Recycled Cardboard - 86 % |
| Üründeki Sürdürülebilir Malzeme İçeriği | Recycled Metal - 28 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 2CMT2021-006277 |
| REACH Beyanı | 2CMT2021-006202 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006525 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Boyutlar | |
| Ürün Net Genişliği | 45 mm |
| Ürün Net Yüksekliği | 86 mm |
| Ürün Net Derinlik / Uzunluk | 101 mm |
| Ürün Net Ağırlığı | 0.36 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Close to Contactor for Storage -60 ... +80 °C Near Contactor for Operation in Free Air -40 ... 70 °C |
| İklimsel Dayanıklılık | Category B according to IEC 60947-1 Annex Q |
| İzin Verilen Maksimum Çalışma Rakımı | Without Derating 3000 m |
| Kirlilik Derecesi | 3 |
| Titreşimlere Karşı Direnç | 4g Closed Position & 2g Open position 5 ... 300 Hz |
| Şoka Karşı Direnç(IEC 60068-2-27) | Closed, Shock Direction: B1 25 g Open, Shock Direction: B1 5 g Shock Direction: A 30 g Shock Direction: B2 15 g Shock Direction: C1 25 g Shock Direction: C2 25 g |
| Teknik Özellikler | |
| Ana Kontak Sayısı NO | 4 |
| Ana Kontak Sayısı NC | 0 |
| Yardımcı Kontak Sayısı NO | 0 |
| Yardımcı Kontak Sayısı NC | 0 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 55 A |
| Nominal Çalışma Gerilimi | Main Circuit 690 V |
| Nominal Frekans (f) | Control Circuit 50 / 60 Hz Main Circuit 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV |
| Anma Yalıtım Gerilimi (Ui) | acc. to IEC 60947-4-1 690 V acc. to UL/CSA 600 V |
| Kutup Sayısı | 4P |
| Anma Çalışma Akımı AC-1 (Ie) | (690 V) 40 °C 55 A (690 V) 60 °C 45 A (690 V) 70 °C 37 A |
| Anma Çalışma Akımı AC-3 (Ie) | (415 V) 60 °C 21.2 A (440 V) 60 °C 20 A (500 V) 60 °C 17.6 A (690 V) 60 °C 10.5 A (380 / 400 V) 60 °C 22 A (220 / 230 / 240 V) 60 °C 23.2 A |
| Güç Kaybı | at Rated Operating Conditions AC-1 per Pole 2.3 W at Rated Operating Conditions AC-3 per Pole 0.42 W |
| Anma Çalışma Gücü AC-3 (Pe) | (400 V) 11 kW (415 V) 11 kW (440 V) 11 kW (500 V) 11 kW (690 V) 9 kW (220 / 230 / 240 V) 5.5 kW |
| Nominal Çalışma Akımı DC-1 (Ie) | (110 V) 2 Poles in Series, 40 °C 55 A (110 V) 2 Poles in Series, 60 °C 45 A (110 V) 2 Poles in Series, 70 °C 37 A (110 V) 3 Poles in Series, 40 °C 55 A (110 V) 3 Poles in Series, 60 °C 45 A (110 V) 3 Poles in Series, 70 °C 37 A (110 V) 4 Poles in Series, 40 °C 55 A (110 V) 4 Poles in Series, 60 °C 45 A (110 V) 4 Poles in Series, 70 °C 37 A (220 V) 3 Poles in Series, 40 °C 55 A (220 V) 3 Poles in Series, 60 °C 45 A (220 V) 3 Poles in Series, 70 °C 37 A (220 V) 4 Poles in Series, 40 °C 55 A (220 V) 4 Poles in Series, 60 °C 45 A (220 V) 4 Poles in Series, 70 °C 37 A (72 V) 1-Pole, 40 °C 55 A (72 V) 1-Pole, 60 °C 45 A (72 V) 1-Pole, 70 °C 37 A (72 V) 2 Poles in Series, 40 °C 55 A (72 V) 2 Poles in Series, 60 °C 45 A (72 V) 2 Poles in Series, 70 °C 37 A (72 V) 3 Poles in Series, 40 °C 55 A (72 V) 3 Poles in Series, 60 °C 45 A (72 V) 3 Poles in Series, 70 °C 37 A (72 V) 4 Poles in Series, 40 °C 55 A (72 V) 4 Poles in Series, 60 °C 45 A (72 V) 4 Poles in Series, 70 °C 37 A |
| Standartlar | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1 |
| Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 300 A at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 55 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 450 A at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A |
| Koruma Derecesi | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 |
| Maksimum Elektriksel Anahtarlama Sıklığı | (AC-1) 600 cycles per hour |
| Nominal Kontrol Devresi Gerilimi (Uc) | 50 Hz 100 ... 250 V 60 Hz 100 ... 250 V DC Operation 100 ... 250 V |
| Maksimum Mekanik Anahtarlama Sıklığı | 3600 cycles per hour |
| Bağlantı Kapasitesi Ana Devre | Flexible with Ferrule 1/2x 1.5 ... 16 mm² Flexible with Insulated Ferrule 1/2x 1.5 ... 16 mm² Rigid Solid 1/2x 1.5 ... 4 mm² Rigid Stranded 1/2x 1.5 ... 16 mm² |
| Sıkma Torku | Control Circuit 1.2 N·m Main Circuit 2.5 N·m |
| Çalışma Zamanı | Between Coil De-energization and NC Contact Closing 13 ... 98 ms Between Coil De-energization and NO Contact Opening 11 ... 95 ms Between Coil Energization and NC Contact Opening 38 ... 90 ms Between Coil Energization and NO Contact Closing 40 ... 95 ms |
| Vida ile Montaj (sağlanmaz) | 2 x M4 screws placed diagonally |
| Tel Soyma Uzunluğu | Control Circuit 10 mm Main Circuit 12 mm |
| Terminal Türü | Screw Terminals |
| DIN Rayına Montaj | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
| Bağlantı Kapasitesi Kontrol Devresi | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² Rigid Solid 1/2x 1 ... 2.5 mm² Rigid Stranded 1/2x 1 ... 2.5 mm² |
| Ürün Adı | Block Contactor |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 1SBC100214C0202 |
| Talimatlar ve Kılavuzlar | 1SBC101027M6801 |
| Talimatlar ve Kılavuzlar (Bölüm 2) | 1SAC200017M0002 |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 87 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 103 mm |
| Paket Seviye 1 Yükseklik | 47 mm |
| Paket Seviye 1 Brüt Ağırlık | 0.36 kg |
| Paket Düzey 1 EAN | 3471523115330 |
| Paket Seviye 2 Birimler | box 18 piece |
| Paket Düzey 2 Genişlik | 250 mm |
| Paket Seviye 2 Derinlik / Uzunluk | 300 mm |
| Paket Seviye 2 Yükseklik | 315 mm |
| Paket Seviye 2 Brüt Ağırlık | 12.96 kg |
| Paket Seviyesi 3 Birim | 864 piece |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Maksimum Çalışma Gerilimi UL/CSA | Main Circuit 600 V |
| Genel Kullanım Derecesi UL/CSA | (600 V AC) 55 A |
| Bağlantı Kapasitesi Ana Devre UL/CSA | Rigid Solid 1/2x 16-10 AWG Rigid Stranded 1/2x 16-6 AWG |
| Sıkma Torku UL/CSA | Control Circuit 11 in·lb Main Circuit 22 in·lb |
| Bağlantı Kapasitesi Kontrol Devresi UL/CSA | Rigid Solid 1/2x 18-14 AWG Rigid Stranded 1/2x 18-14 AWG |
| Sertifikalar ve Beyanlar | |
| A2L Sertifikası – UL | 9AKK108469A4875 9AKK108469A4879 |
| ABS Sertifikası | ABS_20-2060694-PDA |
| CB Sertifikası | SE-113783 |
| BV Sertifikası | BV_2634H24898C0 |
| CE Uygunluk Beyanı | 1SBD250001U1000 |
| CCC Sertifikası | CCC_2010010304445623 |
| CQC Sertifikası | CQC2010010304445623 CQC2020010304294316 |
| Uygunluk Beyanı - CCC | 2020980304001254 2020980304001052 |
| Uygunluk Beyanı - UKCA | 1SBD250032U1000 |
| DNV Sertifikası | DNV_TAE00001AF-4 |
| GOST Sertifikası | GOST_POCCFR.ME77.B07175.pdf |
| UL Sertifikası | UL-US-L319322-13-72119002-5 UL-CA-L319322-43-72119002-6 |
| KC Sertifikası | KC_HW02016-15002C |
| LR Sertifikası | LRS_LR23403517TA-02 |
| RINA Sertifikası | RINA_ELE142224XG |
| RMRS Sertifikası | RMRS_1802705280 |
| UL Listeleme Kartı | UL_E319322 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| IDEA Granüler Kategori Kodu (IGCC) | 4758 >> Iec Contactors |
| E-Numarası (Finlandiya) | 3705838 |
| E-Numarası (İsveç) | 3211520 |
