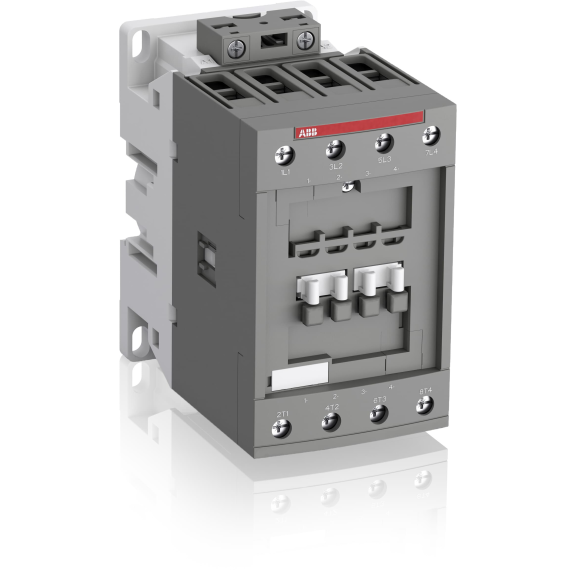

ABB 1SBL367201R1100, AF52-40-00, AF Serisi, 53 Amper AC-3, 100 Amper AC-1, 4 Kutuplu, Kontaktör, 24-60 Volt AC/DC
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SBL367201R1100
- Ean Barkodu: 3471523133617
9.124,98TL
26.071,36TL
KDV Hariç: 7.604,15TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | AF52-40-00-11 24-60V50/60HZ 20-60VDC Contactor |
| ABB EcoSolutions | |
| ABB EcoSolutions | Yes |
| Ömrü Sonu Sökme Talimatları | 1SBC101081M6801 |
| Çevresel Ürün Beyanı(EPD) | 2TFP200016A1001 1SBD250584E1000 |
| Ambalajdaki Sürdürülebilir Malzeme İçeriği | FSC Recycled Paper - 94.6 % |
| Üründeki Sürdürülebilir Malzeme İçeriği | Recycled Metal - 28.2 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 2CMT2021-006277 |
| REACH Beyanı | 2CMT2021-006202 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006525 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Boyutlar | |
| Ürün Net Genişliği | 70 mm |
| Ürün Net Yüksekliği | 125.5 mm |
| Ürün Net Derinlik / Uzunluk | 113.5 mm |
| Ürün Net Ağırlığı | 1.21 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Close to Contactor for Storage -60 ... +80 °C Near Contactor for Operation in Free Air -40 ... 70 °C |
| İklimsel Dayanıklılık | Category B according to IEC 60947-1 Annex Q |
| İzin Verilen Maksimum Çalışma Rakımı | Without Derating 3000 m |
| Kirlilik Derecesi | 3 |
| Titreşimlere Karşı Direnç | 3g Closed Position & 2g Open Position 5 ... 300 Hz |
| Teknik Özellikler | |
| Ana Kontak Sayısı NO | 4 |
| Ana Kontak Sayısı NC | 0 |
| Yardımcı Kontak Sayısı NO | 0 |
| Yardımcı Kontak Sayısı NC | 0 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 105 A |
| Nominal Çalışma Gerilimi | Main Circuit 690 V |
| Nominal Frekans (f) | Control Circuit 50 / 60 Hz Main Circuit 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV |
| Anma Yalıtım Gerilimi (Ui) | acc. to IEC 60947-4-1 690 V acc. to UL/CSA 600 V |
| Kutup Sayısı | 4P |
| Anma Çalışma Akımı AC-1 (Ie) | (690 V) 40 °C 100 A (690 V) 60 °C 80 A (690 V) 70 °C 70 A |
| Anma Çalışma Akımı AC-3 (Ie) | (415 V) 60 °C 53 A (440 V) 60 °C 53 A (500 V) 60 °C 45 A (690 V) 60 °C 35 A (380 / 400 V) 60 °C 53 A (220 / 230 / 240 V) 60 °C 53 A |
| Güç Kaybı | at Rated Operating Conditions AC-1 per Pole 6.3 W at Rated Operating Conditions AC-3 per Pole 1.7 W |
| Anma Çalışma Gücü AC-3 (Pe) | (415 V) 30 kW (440 V) 30 kW (500 V) 30 kW (690 V) 30 kW (380 / 400 V) 22 kW (220 / 230 / 240 V) 15 kW |
| Maksimum Kesme Kapasitesi | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 950 A cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 600 A |
| Standartlar | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22 |
| Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 600 A at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 110 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 250 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1000 A at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 350 A |
| Koruma Derecesi | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 |
| Maksimum Elektriksel Anahtarlama Sıklığı | (AC-1) 600 cycles per hour |
| Nominal Kontrol Devresi Gerilimi (Uc) | 50 Hz 24 ... 60 V 60 Hz 24 ... 60 V DC Operation 20 ... 60 V |
| Maksimum Mekanik Anahtarlama Sıklığı | 3600 cycles per hour |
| Bağlantı Kapasitesi Ana Devre | Flexible with Ferrule 1/2x 4 ... 35 mm² Flexible with Insulated Ferrule 1/2x 4 ... 35 mm² Rigid Stranded 1/2x 6 ... 35 mm² |
| Sıkma Torku | Control Circuit 1.2 N·m Main Circuit 4 N·m |
| Bobin Tüketimi | Average Holding Value 50 / 60 Hz 4 V·A Average Holding Value 50 Hz 4 V·A Average Holding Value 60 Hz 4 V·A Average Holding Value DC 2 W Average Holding Value, from Warm State 2 W |
| Tavsiye Edilen Tornavida | Pozidriv PZ |
| Vida ile Montaj (sağlanmaz) | 2 x M4 or 2 x M6 screws placed diagonally |
| Tel Soyma Uzunluğu | Control Circuit 10 mm Main Circuit 16 mm |
| Terminal Türü | Screw Terminals |
| DIN Rayına Montaj | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Bağlantı Kapasitesi Kontrol Devresi | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² Rigid Solid 1/2x 1 ... 2.5 mm² Rigid Stranded 1/2x 1 ... 2.5 mm² |
| Ürün Adı | Block Contactor |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 1SBC100214C0202 |
| Talimatlar ve Kılavuzlar | 1SBC101047M6801 |
| Talimatlar ve Kılavuzlar (Bölüm 2) | 1SAC200017M0002 |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 150 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 150 mm |
| Paket Seviye 1 Yükseklik | 103 mm |
| Paket Seviye 1 Brüt Ağırlık | 1.32 kg |
| Paket Düzey 1 EAN | 3471523133617 |
| Paket Seviye 2 Birimler | box 8 piece |
| Paket Düzey 2 Genişlik | 250 mm |
| Paket Seviye 2 Derinlik / Uzunluk | 300 mm |
| Paket Seviye 2 Yükseklik | 300 mm |
| Paket Seviye 2 Brüt Ağırlık | 10.56 kg |
| Paket Seviyesi 3 Birim | 192 piece |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Maksimum Çalışma Gerilimi UL/CSA | Main Circuit 600 V |
| Genel Kullanım Derecesi UL/CSA | (600 V AC) 80 A |
| Bağlantı Kapasitesi Ana Devre UL/CSA | Rigid Stranded 1/2x 10-2 AWG |
| Sıkma Torku UL/CSA | Control Circuit 11 in·lb Main Circuit 35 in·lb |
| Bağlantı Kapasitesi Kontrol Devresi UL/CSA | Rigid Solid 1/2x 18-14 AWG Rigid Stranded 1/2x 18-14 AWG |
| Tam Yük Amper Motor Kullanımı | (120 V AC) Single Phase 3 A (200 ... 208 V AC) Three Phase 15 A (220 ... 240 V AC) Three Phase 20 A (240 V AC) Single Phase 10 A (440 ... 480 V AC) Three Phase 40 A (550 ... 600 V AC) Three Phase 50 A |
| Sertifikalar ve Beyanlar | |
| A2L Sertifikası – UL | 9AKK108469A4890 9AKK108469A4892 |
| ABS Sertifikası | ABS_20-2060694-PDA |
| CB Sertifikası | CB_SE-113324M1 |
| BV Sertifikası | BV_2634H36994B1 |
| CE Uygunluk Beyanı | 1SBD250001U1000 |
| CCC Sertifikası | CQC2015010304824714 |
| CQC Sertifikası | CQC2015010304824714 |
| Uygunluk Beyanı - CCC | 2020980304001256 |
| Uygunluk Beyanı - UKCA | 1SBD250032U1000 |
| DNV Sertifikası | DNV_TAE00001AF-4 |
| UL Sertifikası | UL-US-L312527-1142-02114102-6 UL-CA-L312527-4142-02114102-6 |
| KC Sertifikası | KC_HW02016-15012C |
| LR Sertifikası | LRS_LR23403517TA-02 |
| RMRS Sertifikası | RMRS_1400682124 |
| UL Listeleme Kartı | UL_E312527 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| IDEA Granüler Kategori Kodu (IGCC) | 4758 >> Iec Contactors |
| E-Numarası (Finlandiya) | 3707260 |
| E-Numarası (İsveç) | 3210309 |
