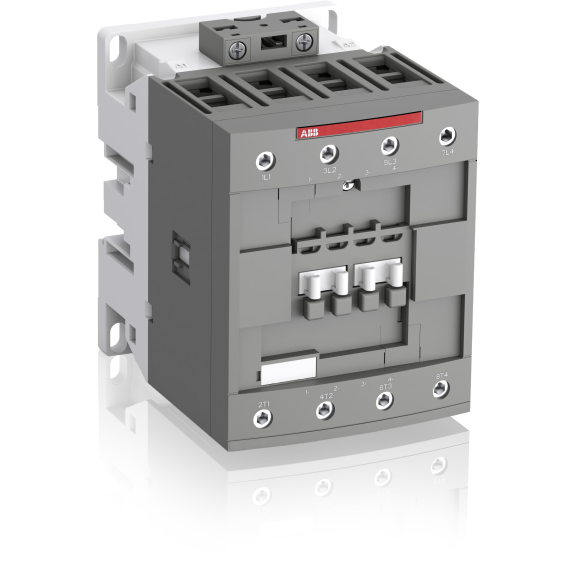

ABB 1SBL397201R1300, AF80-40-00, AF Serisi, 80 Amper AC-3, 125 Amper AC-1, 4 Kutuplu, Kontaktör, 100-250 Volt AC/DC
ABB 1SBL397201R1300, AF80-40-00, AF Serisi, 80 Amper AC-3, 125 Amper AC-1, 4 Kutuplu, Kontaktör, 100-250 Volt AC/DC
Ürün Görselleri Temsilidir! %65 İndirim Stok Sorunuz
ABB 1SBL397201R1300, AF80-40-00, AF Serisi, 80 Amper AC-3, 125 Amper AC-1, 4 Kutuplu, Kontaktör, 100-250 Volt AC/DC
ABB 1SBL397201R1300, AF80-40-00, AF Serisi, 80 Amper AC-3, 125 Amper AC-1, 4 Kutuplu, Kontaktör, 100-250 Volt AC/DC

ABB 1SBL397201R1300, AF80-40-00, AF Serisi, 80 Amper AC-3, 125 Amper AC-1, 4 Kutuplu, Kontaktör, 100-250 Volt AC/DC

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: ABB
  • Ürün Kodu: 1SBL397201R1300
  • Ean Barkodu: 3471523133730
0 yorum yapılmış. / Sizde Yorum Yapın!
9.531,91TL
27.234,05TL
KDV Hariç: 7.943,26TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Temel Özellikler
Üretici Ürün Adı AF80-40-00-13 100-250V50/60HZ-DC Contactor
ABB EcoSolutions
ABB EcoSolutions Yes
Ömrü Sonu Sökme Talimatları 1SBC101081M6801
Çevresel Ürün Beyanı(EPD) 2TFP200017A1001
1SBD250584E2000
Ambalajdaki Sürdürülebilir Malzeme İçeriği FSC Recycled Paper - 94.6 %
Üründeki Sürdürülebilir Malzeme İçeriği Recycled Metal - 28.2 %
Malzeme Uyumluluğu
RoHS Bilgileri 2CMT2021-006277
REACH Beyanı 2CMT2021-006202
RoHS Durumu Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Çatışmalı Mineraller Raporlama Şablonu (CMRT) 9AKK108467A5658
Toksik Maddeler Kontrol Yasası - TSCA 2CMT2023-006525
SCIP 2b091a0d-decf-4ad7-a73f-b0293dc60388 France (FR)
Basitleştirilmiş SCIP 8417282e-6c21-4c2c-96cd-e3dcbad528cb France (FR)
f2babb07-8653-4166-816f-d1e501f87e41 Germany (DE)
1d1bc94f-e6c2-4b68-8982-2d60f2eebaba Sweden (SE)
53aa3e8e-d7c2-4a62-9d11-09c78d1d1a03 Poland (PL)
7230619f-dcd1-4989-88ee-6b9f5340e73a Germany (DE)
2c15b055-ec43-4341-906f-970bf1f82b0d Hungary (HU)
2165d294-c079-4987-8d57-ae68465659d7 Belgium (BE)
81c26c7c-95f2-4aa0-a511-d3cf43183e8f Sweden (SE)
e106a14b-d6e3-4e40-9899-cdb431f19829 Norway (NO)
6ca7de89-07ae-41ff-95ef-2271888d89f1 Croatia (HR)
00bfcc82-9a4a-4f99-aed5-ca1f51652605 Italy (IT)
9636f2c2-2834-45cc-9711-eb1425f5db86 Germany (DE)
778e1bf7-8b5a-4231-994b-b21b68ccad13 Netherlands (NL)
0aa0701f-a055-4bd6-957c-a873410eff3b Greece (GR)
aeb7c507-dd8c-4841-9783-e061e607a50a Spain (ES)
0f066d6a-7326-4375-aceb-d18e1c9c858f Finland (FI)
96ec53b1-6fea-4844-9e02-927ef2d35e65 Portugal (PT)
39f984af-2367-479f-8a08-62ec4098c6d0 Germany (DE)
f6e4194a-66bb-4054-a721-601c19192ef3 Denmark (DK)
4562d14c-6c14-4119-96c0-3751c8015259 Germany (DE)
8d36eb43-a090-4eba-938c-02e7decad674 Czech Republic (CZ)
a1b851cc-bbe7-4fc8-9c7e-3d37821a3304 Poland (PL)
50853bbe-847c-449d-99b5-5c38d50d12e1 Estonia (EE)
f6186443-61dd-4415-95b1-671f480a3c38 Belgium (BE)
51902d18-bb30-4b88-89cd-65ea2c4251aa Hungary (HU)
42b4aec1-b92e-4666-ab62-8af690852234 Bulgaria (BG)
0c529547-5e28-4a14-be43-2432d9121285 Poland (PL)
AEEE Kategorisi 5. Small Equipment (No External Dimension More Than 50 cm)
AEEE B2C / B2B Business To Business
Sipariş Düzeni
Minimum Sipariş Miktarı 1 piece
Gümrük Tarifesi numarası 85364900
Boyutlar
Ürün Net Genişliği 90 mm
Ürün Net Yüksekliği 125.5 mm
Ürün Net Derinlik / Uzunluk 116 mm
Ürün Net Ağırlığı 1.44 kg
Çevresel Uyumluluk
Ortam Hava Sıcaklığı Close to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air -40 ... 70 °C
İklimsel Dayanıklılık Category B according to IEC 60947-1 Annex Q
İzin Verilen Maksimum Çalışma Rakımı Without Derating 3000 m
Kirlilik Derecesi 3
Titreşimlere Karşı Direnç 3g Closed Position & 2g Open Position 5 ... 300 Hz
Teknik Özellikler
Ana Kontak Sayısı NO 4
Ana Kontak Sayısı NC 0
Yardımcı Kontak Sayısı NO 0
Yardımcı Kontak Sayısı NC 0
Konvansiyonel Serbest Hava Termal Akımı (Ith) acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 125 A
Nominal Çalışma Gerilimi Main Circuit 1000 V
Nominal Frekans (f) Control Circuit 50 / 60 Hz
Main Circuit 50 / 60 Hz
Anma Darbe Dayanım Gerilimi (Uimp) 8 kV
Anma Yalıtım Gerilimi (Ui) acc. to IEC 60947-4-1 1000 V
acc. to UL/CSA 600 V
Kutup Sayısı 4P
Anma Çalışma Akımı AC-1 (Ie) (690 V) 40 °C 125 A
(690 V) 60 °C 105 A
(690 V) 70 °C 90 A
Anma Çalışma Akımı AC-3 (Ie) (415 V) 60 °C 80 A
(440 V) 60 °C 80 A
(500 V) 60 °C 65 A
(690 V) 60 °C 49 A
(1000 V) 60 °C 25 A
(380 / 400 V) 60 °C 80 A
(220 / 230 / 240 V) 60 °C 80 A
Güç Kaybı at Rated Operating Conditions AC-1 per Pole 8 W
at Rated Operating Conditions AC-3 per Pole 3.2 W
Anma Çalışma Gücü AC-3 (Pe) (415 V) 45 kW
(440 V) 45 kW
(500 V) 45 kW
(690 V) 45 kW
(1000 V) 35 kW
(380 / 400 V) 37 kW
(220 / 230 / 240 V) 22 kW
Maksimum Kesme Kapasitesi cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1150 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 750 A
Standartlar IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22
Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 780 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 140 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 300 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1200 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 450 A
Koruma Derecesi acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Maksimum Elektriksel Anahtarlama Sıklığı (AC-1) 600 cycles per hour
Nominal Kontrol Devresi Gerilimi (Uc) 50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
DC Operation 100 ... 250 V
Maksimum Mekanik Anahtarlama Sıklığı 3600 cycles per hour
Bağlantı Kapasitesi Ana Devre Flexible with Ferrule 1/2x 6 ... 50 mm²
Flexible with Insulated Ferrule 1/2x 6 ... 50 mm²
Rigid Stranded 1x 6 ... 70 mm²
Rigid Stranded 2x 6 ... 50 mm²
Sıkma Torku Control Circuit 1.2 N·m
Main Circuit 6 N·m
Bobin Tüketimi Average Holding Value 50 / 60 Hz 4 V·A
Average Holding Value 50 Hz 4 V·A
Average Holding Value 60 Hz 4 V·A
Average Holding Value DC 2 W
Average Holding Value, from Warm State 2 W
Tavsiye Edilen Tornavida Pozidriv PZ
Vida ile Montaj (sağlanmaz) 2 x M4 or 2 x M6 screws placed diagonally
Tel Soyma Uzunluğu Control Circuit 10 mm
Main Circuit 17 mm
Terminal Türü Screw Terminals
DIN Rayına Montaj TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
Bağlantı Kapasitesi Kontrol Devresi Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Ürün Adı Block Contactor
Popüler İndirmeler
Veri Sayfası, Teknik Bilgi 1SBC100214C0202
Talimatlar ve Kılavuzlar 1SBC101047M6801
Talimatlar ve Kılavuzlar (Bölüm 2) 1SAC200017M0002
CAD Boyutsal Çizim 2CDC001079B0201
Konteyner Bilgileri
Paket Seviye 1 Birimler box 1 piece
Paket Düzey 1 Genişlik 150 mm
Paket Seviye 1 Derinlik / Uzunluk 150 mm
Paket Seviye 1 Yükseklik 103 mm
Paket Seviye 1 Brüt Ağırlık 1.57 kg
Paket Düzey 1 EAN 3471523133730
Paket Seviye 2 Birimler box 8 piece
Paket Düzey 2 Genişlik 250 mm
Paket Seviye 2 Derinlik / Uzunluk 300 mm
Paket Seviye 2 Yükseklik 300 mm
Paket Seviye 2 Brüt Ağırlık 12.56 kg
Paket Seviyesi 3 Birim 192 piece
UL/CSA Teknik Standartlarına Uygunluk
Maksimum Çalışma Gerilimi UL/CSA Main Circuit 600 V
Genel Kullanım Derecesi UL/CSA (600 V AC) 105 A
Bağlantı Kapasitesi Ana Devre UL/CSA Rigid Stranded 1/2x 6-1 AWG
Sıkma Torku UL/CSA Control Circuit 11 in·lb
Main Circuit 53 in·lb
Bağlantı Kapasitesi Kontrol Devresi UL/CSA Rigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Tam Yük Amper Motor Kullanımı (120 V AC) Single Phase 7-1/2 A
(200 ... 208 V AC) Three Phase 25 A
(220 ... 240 V AC) Three Phase 30 A
(240 V AC) Single Phase 15 A
(440 ... 480 V AC) Three Phase 60 A
(550 ... 600 V AC) Three Phase 75 A
Sertifikalar ve Beyanlar
A2L Sertifikası – UL 9AKK108469A4890
9AKK108469A4892
ABS Sertifikası ABS_20-2060694-PDA
CB Sertifikası CB_SE-113142A1
BV Sertifikası BV_2634H36994B1
CE Uygunluk Beyanı 1SBD250001U1000
CCC Sertifikası CQC_2013010304646569
Uygunluk Beyanı - CCC 2020980304001255
Uygunluk Beyanı - UKCA 1SBD250032U1000
DNV Sertifikası DNV_TAE00001AF-4
UL Sertifikası UL-US-L312527-1142-02114102-6
UL-CA-L312527-4142-02114102-6
KC Sertifikası KC_HW02016-15013C
LR Sertifikası LRS_LR23403517TA-02
RMRS Sertifikası RMRS_1400682124
UL Listeleme Kartı UL_E312527
Dış Sınıflandırmalar ve Standartlar
ETIM 8 EC000066 - Power contactor, AC switching
ETIM 9 EC000066 - Power contactor, AC switching
ETIM 7 EC000066 - Power contactor, AC switching
Nesne Sınıflandırma Kodu Q
eSınıf V11.0 : 27371003
UNSPSC 39121529
IDEA Granüler Kategori Kodu (IGCC) 4758 >> Iec Contactors
E-Numarası (Finlandiya) 3707460
E-Numarası (İsveç) 3210315
