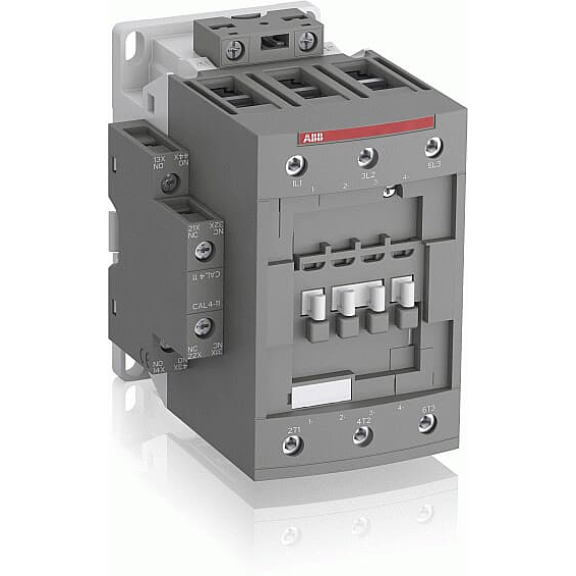

ABB 1SBL407001R1311, AF96-30-11, AF Serisi, 96 Amper, 45 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA+1NK

ABB 1SBL407001R1311, AF96-30-11, AF Serisi, 96 Amper, 45 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA+1NK
ABB 1SBL407001R1311, AF96-30-11, AF Serisi, 96 Amper, 45 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA+1NK
%65 İndirim Stok Sorunuz
ABB 1SBL407001R1311, AF96-30-11, AF Serisi, 96 Amper, 45 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA+1NK
ABB 1SBL407001R1311, AF96-30-11, AF Serisi, 96 Amper, 45 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA+1NK
ABB 1SBL407001R1311, AF96-30-11, AF Serisi, 96 Amper, 45 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA+1NK
  • Stok Durumu: Stok Sorunuz
  • Marka: ABB
  • Ürün Kodu: 1SBL407001R1311
  • Ean Barkodu: 3471523133334
0 yorum yapılmış. / Sizde Yorum Yapın!
9.092,64TL
25.978,96TL
KDV Hariç: 7.577,20TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
Temel Özellikler
Üretici Ürün Adı AF96-30-11-13 100-250V50/60HZ-DC Contactor
ABB EcoSolutions
ABB EcoSolutions Yes
Ömrü Sonu Sökme Talimatları 1SBC101081M6801
Çevresel Ürün Beyanı(EPD) 2TFP200017A1001
1SBD250584E2000
Ambalajdaki Sürdürülebilir Malzeme İçeriği FSC Recycled Paper - 94.6 %
Üründeki Sürdürülebilir Malzeme İçeriği Recycled Metal - 28.2 %
Malzeme Uyumluluğu
RoHS Bilgileri 2CMT2021-006277
REACH Beyanı 2CMT2021-006202
RoHS Durumu Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Çatışmalı Mineraller Raporlama Şablonu (CMRT) 9AKK108467A5658
Toksik Maddeler Kontrol Yasası - TSCA 2CMT2023-006525
SCIP b3660a46-c54b-4df0-990c-d0bb531104cd China (CN)
Basitleştirilmiş SCIP d6888301-88c2-44cd-bd93-b37a5506a8c7 Hungary (HU)
6b74900d-1ba3-4e68-9e89-88dbecb7b197 Poland (PL)
1299a63f-cccc-448c-b1c2-577db243066f Netherlands (NL)
83b5261b-b804-45be-8ebb-7b66c90d4601 Estonia (EE)
66ada6e7-1ab0-4a2b-bfb0-13118a811807 Greece (GR)
ab93c083-b268-4f40-8e0a-ea97373f2155 Poland (PL)
7d5cc3a9-430d-468f-b35f-2467084ca0b5 Finland (FI)
f22fa7e6-565e-4d1d-832e-ced12a336967 Norway (NO)
2f336eeb-bc1f-43f5-a63a-19b15b86a45e Spain (ES)
82881e21-358f-433a-9283-9cac200d858b Germany (DE)
d38ff649-fb62-443b-a76f-fb47b3304d19 Denmark (DK)
00a7c319-5c0b-4c75-9857-71669b252c84 Germany (DE)
7b6eb334-38f3-4493-87c4-67c91d4588c6 Belgium (BE)
d53b93b7-6a24-43f0-8d21-341baecacaf9 Croatia (HR)
0f68b96c-6bbc-4926-965b-931a178097e4 Portugal (PT)
b6c2b666-a504-4c52-84de-2d8687be582d Bulgaria (BG)
180bea10-5857-4f2a-8e78-b55e94c73a1b Sweden (SE)
a19e10ea-2ce9-4060-aedc-dbabb3bea884 Germany (DE)
2dc2763a-404a-4026-a6a2-bf10ba6cca7e France (FR)
46eb700a-2dd0-45ec-95cb-a002d5d4989a Poland (PL)
f1edf5f2-9ef2-4c06-b6ec-541d416afc9a Hungary (HU)
fe305d8b-2bd8-43f6-89c0-0b3212385d53 Belgium (BE)
df906006-5675-451c-8a27-3e33e30b7915 France (FR)
05421bf0-0aa8-47a7-aa3c-f8292b067f57 Sweden (SE)
f5444f58-a9ed-4ff2-b6a5-473cfa676c4f Germany (DE)
68c2eecf-5385-4fb1-aede-bd1c11be91c9 Czech Republic (CZ)
9d81ed5a-7342-41e2-a2e9-4d2a9277e248 Germany (DE)
AEEE Kategorisi 5. Small Equipment (No External Dimension More Than 50 cm)
AEEE B2C / B2B Business To Business
Sipariş Düzeni
Minimum Sipariş Miktarı 1 piece
Gümrük Tarifesi numarası 85364900
Boyutlar
Ürün Net Genişliği 82 mm
Ürün Net Yüksekliği 125.5 mm
Ürün Net Derinlik / Uzunluk 116 mm
Ürün Net Ağırlığı 1.21 kg
Çevresel Uyumluluk
Ortam Hava Sıcaklığı Close to Contactor Fitted with Thermal O/L Relay -40 ... 70 °C
Close to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
İklimsel Dayanıklılık Category B according to IEC 60947-1 Annex Q
İzin Verilen Maksimum Çalışma Rakımı Without Derating 3000 m
Kirlilik Derecesi 3
Titreşimlere Karşı Direnç 3g Closed Position & 3g Open Position 5 ... 300 Hz
Şoka Karşı Direnç(IEC 60068-2-27) Closed, Shock Direction: A 25 g
Closed, Shock Direction: B1 25 g
Closed, Shock Direction: B2 15 g
Closed, Shock Direction: C1 25 g
Closed, Shock Direction: C2 25 g
Open, Shock Direction: B1 5 g
Teknik Özellikler
Ana Kontak Sayısı NO 3
Ana Kontak Sayısı NC 0
Yardımcı Kontak Sayısı NO 1
Yardımcı Kontak Sayısı NC 1
Konvansiyonel Serbest Hava Termal Akımı (Ith) acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 130 A
acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Nominal Çalışma Gerilimi Auxiliary Circuit 690 V
Main Circuit 1000 V
Nominal Frekans (f) Auxiliary Circuit 50 / 60 Hz
Control Circuit 50 / 60 Hz
Main Circuit 50 / 60 Hz
Anma Darbe Dayanım Gerilimi (Uimp) 8 kV
Anma Yalıtım Gerilimi (Ui) acc. to IEC 60947-4-1 1000 V
acc. to IEC 60947-5-1 690 V
acc. to UL/CSA 600 V
Kutup Sayısı 3P
Anma Çalışma Akımı AC-1 (Ie) (690 V) 40 °C 130 A
(690 V) 60 °C 105 A
(690 V) 70 °C 90 A
Anma Çalışma Akımı AC-3 (Ie) (415 V) 60 °C 96 A
(440 V) 60 °C 96 A
(500 V) 60 °C 80 A
(690 V) 60 °C 57 A
(1000 V) 60 °C 30 A
(380 / 400 V) 60 °C 105 A
(220 / 230 / 240 V) 60 °C 105 A
Nominal Çalışma Akımı AC-3e (Ie) (415 V) 60 °C 96 A
(440 V) 60 °C 96 A
(500 V) 60 °C 80 A
(690 V) 60 °C 57 A
(380 / 400 V) 60 °C 105 A
(220 / 230 / 240 V) 60 °C 105 A
Anma Çalışma Akımı AC-15 (Ie) (500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Güç Kaybı at 6 A per Pole 0.1 W
at Rated Operating Conditions AC-1 per Pole 8.2 W
at Rated Operating Conditions AC-3 per Pole 4.5 W
Nominal Çalışma Gücü AC-3e (Pe) (415 V) 55 kW
(440 V) 55 kW
(500 V) 55 kW
(690 V) 55 kW
(380 / 400 V) 45 kW
(380 / 400 V) 55 kW
(220 / 230 / 240 V) 25 kW
(220 / 230 / 240 V) 30 kW
Anma Çalışma Gücü AC-3 (Pe) (415 V) 55 kW
(440 V) 55 kW
(500 V) 55 kW
(690 V) 55 kW
(1000 V) 40 kW
(380 / 400 V) 45 kW
(380 / 400 V) 55 kW
(220 / 230 / 240 V) 25 kW
(220 / 230 / 240 V) 30 kW
Anma Çalışma Akımı DC-13 (Ie) (24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 1.1 A / 121 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Nominal Çalışma Akımı DC-1 (Ie) (110 V) 2 Poles in Series, 40 °C 130 A
(110 V) 2 Poles in Series, 60 °C 105 A
(110 V) 2 Poles in Series, 70 °C 90 A
(110 V) 3 Poles in Series, 40 °C 130 A
(110 V) 3 Poles in Series, 60 °C 105 A
(110 V) 3 Poles in Series, 70 °C 90 A
(220 V) 3 Poles in Series, 40 °C 125 A
(220 V) 3 Poles in Series, 60 °C 105 A
(220 V) 3 Poles in Series, 70 °C 90 A
(72 V) 1-Pole, 40 °C 130 A
(72 V) 1-Pole, 60 °C 105 A
(72 V) 1-Pole, 70 °C 90 A
(72 V) 2 Poles in Series, 40 °C 130 A
(72 V) 2 Poles in Series, 60 °C 105 A
(72 V) 2 Poles in Series, 70 °C 90 A
(72 V) 3 Poles in Series, 40 °C 130 A
(72 V) 3 Poles in Series, 60 °C 105 A
(72 V) 3 Poles in Series, 70 °C 90 A
Nominal Çalışma Akımı DC-3 (Ie) (110 V) 2 Poles in Series, 40 °C 130 A
(110 V) 2 Poles in Series, 60 °C 105 A
(110 V) 2 Poles in Series, 70 °C 90 A
(110 V) 3 Poles in Series, 40 °C 130 A
(110 V) 3 Poles in Series, 60 °C 105 A
(110 V) 3 Poles in Series, 70 °C 90 A
(220 V) 3 Poles in Series, 40 °C 130 A
(220 V) 3 Poles in Series, 60 °C 105 A
(220 V) 3 Poles in Series, 70 °C 90 A
(72 V) 1-Pole, 40 °C 130 A
(72 V) 1-Pole, 60 °C 105 A
(72 V) 1-Pole, 70 °C 90 A
(72 V) 2 Poles in Series, 40 °C 130 A
(72 V) 2 Poles in Series, 60 °C 105 A
(72 V) 2 Poles in Series, 70 °C 90 A
(72 V) 3 Poles in Series, 40 °C 130 A
(72 V) 3 Poles in Series, 60 °C 105 A
(72 V) 3 Poles in Series, 70 °C 90 A
Nominal Çalışma Akımı DC-5 (Ie) (110 V) 2 Poles in Series, 40 °C 130 A
(110 V) 2 Poles in Series, 60 °C 105 A
(110 V) 2 Poles in Series, 70 °C 90 A
(110 V) 3 Poles in Series, 40 °C 130 A
(110 V) 3 Poles in Series, 60 °C 105 A
(110 V) 3 Poles in Series, 70 °C 90 A
(220 V) 3 Poles in Series, 40 °C 130 A
(220 V) 3 Poles in Series, 60 °C 105 A
(220 V) 3 Poles in Series, 70 °C 90 A
(72 V) 1-Pole, 40 °C 130 A
(72 V) 1-Pole, 60 °C 105 A
(72 V) 1-Pole, 70 °C 90 A
(72 V) 2 Poles in Series, 40 °C 130 A
(72 V) 2 Poles in Series, 60 °C 105 A
(72 V) 2 Poles in Series, 70 °C 90 A
(72 V) 3 Poles in Series, 40 °C 130 A
(72 V) 3 Poles in Series, 60 °C 105 A
(72 V) 3 Poles in Series, 70 °C 90 A
Maksimum Kesme Kapasitesi cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1150 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 750 A
Standartlar IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22
Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 840 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 140 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 300 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1200 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 450 A
for 0.1 s 140 A
for 1 s 100 A
Koruma Derecesi acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Maksimum Elektriksel Anahtarlama Sıklığı (AC-1) 600 cycles per hour
(AC-15) 1200 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 1200 cycles per hour
(DC-13) 900 cycles per hour
Nominal Kontrol Devresi Gerilimi (Uc) 50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
DC Operation 100 ... 250 V
Maksimum Mekanik Anahtarlama Sıklığı 3600 cycles per hour
Bağlantı Kapasitesi Ana Devre Flexible with Ferrule 1/2x 6 ... 50 mm²
Flexible with Insulated Ferrule 1/2x 6 ... 50 mm²
Rigid Stranded 1x 6 ... 70 mm²
Rigid Stranded 2x 6 ... 50 mm²
Bağlantı Kapasitesi Yardımcı Devre Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Rigid 1/2x 1 ... 2.5 mm²
Sıkma Torku Auxiliary Circuit 1.2 N·m
Control Circuit 1.2 N·m
Main Circuit 6 N·m
Çalışma Zamanı Between Coil De-energization and NC Contact Closing 19 ... 105 ms
Between Coil De-energization and NO Contact Opening 17 ... 100 ms
Between Coil Energization and NC Contact Opening 38 ... 95 ms
Between Coil Energization and NO Contact Closing 42 ... 100 ms
Bobin Tüketimi Average Holding Value 50 / 60 Hz 4 V·A
Average Holding Value 50 Hz 4 V·A
Average Holding Value 60 Hz 4 V·A
Average Holding Value DC 2 W
Average Holding Value, from Warm State 2 W
Tavsiye Edilen Tornavida Pozidriv PZ
Vida ile Montaj (sağlanmaz) 2 x M4 or 2 x M6 screws placed diagonally
Tel Soyma Uzunluğu Auxiliary Circuit 10 mm
Control Circuit 10 mm
Main Circuit 17 mm
Terminal Türü Screw Terminals
DIN Rayına Montaj TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
Bağlantı Kapasitesi Kontrol Devresi Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid 1/2x 1 ... 2.5 mm²
Ürün Adı Block Contactor
Popüler İndirmeler
Veri Sayfası, Teknik Bilgi 1SBC100214C0202
Talimatlar ve Kılavuzlar 1SBC101036M6801
Talimatlar ve Kılavuzlar (Bölüm 2) 1SAC200017M0002
CAD Boyutsal Çizim 2CDC001079B0201
Konteyner Bilgileri
Paket Seviye 1 Birimler box 1 piece
Paket Düzey 1 Genişlik 150 mm
Paket Seviye 1 Derinlik / Uzunluk 150 mm
Paket Seviye 1 Yükseklik 103 mm
Paket Seviye 1 Brüt Ağırlık 1.33 kg
Paket Düzey 1 EAN 3471523133334
Paket Seviye 2 Birimler box 8 piece
Paket Düzey 2 Genişlik 250 mm
Paket Seviye 2 Derinlik / Uzunluk 300 mm
Paket Seviye 2 Yükseklik 300 mm
Paket Seviye 2 Brüt Ağırlık 10.64 kg
Paket Seviyesi 3 Birim 192 piece
UL/CSA Teknik Standartlarına Uygunluk
Maksimum Çalışma Gerilimi UL/CSA Main Circuit 600 V
Beygir Gücü Anma UL/CSA (120 V AC) Single Phase 7-1/2 hp
(200 ... 208 V AC) Three Phase 30 hp
(220 ... 240 V AC) Three Phase 40 hp
(240 V AC) Single Phase 20 hp
(440 ... 480 V AC) Three Phase 75 hp
(550 ... 600 V AC) Three Phase 75 hp
Genel Kullanım Derecesi UL/CSA (600 V AC) 115 A
Bağlantı Kapasitesi Ana Devre UL/CSA Rigid Stranded 1/2x 6-1 AWG
Sıkma Torku UL/CSA Auxiliary Circuit 11 in·lb
Control Circuit 11 in·lb
Main Circuit 53 in·lb
Tam Yük Amper Motor Kullanımı (120 V AC) Single Phase 80 A
(200 ... 208 V AC) Three Phase 92 A
(220 ... 240 V AC) Three Phase 80 A
(240 V AC) Single Phase 88 A
(440 ... 480 V AC) Three Phase 77 A
(550 ... 600 V AC) Three Phase 77 A
Sertifikalar ve Beyanlar
A2L Sertifikası – UL 9AKK108469A4890
9AKK108469A4892
ABS Sertifikası ABS_20-2060694-PDA
CB Sertifikası CB_SE-113142A1
BV Sertifikası BV_2634H36994B1
CE Uygunluk Beyanı 1SBD250000U1000
CCC Sertifikası CQC_2013010304646569
Uygunluk Beyanı - CCC 2020980304001255
Uygunluk Beyanı - UKCA 1SBD250031U1000
DNV Sertifikası DNV_TAE00001AF-4
UL Sertifikası UL-US-L312527-1141-10303102-9
UL-CA-L312527-4141-10303102-9
KC Sertifikası KC_HW02016-15011C
LR Sertifikası LRS_LR23403517TA-02
RINA Sertifikası RINA_ELE084013XG
RMRS Sertifikası RMRS_1802705280
UL Listeleme Kartı UL_E312527
Dış Sınıflandırmalar ve Standartlar
ETIM 8 EC000066 - Power contactor, AC switching
ETIM 9 EC000066 - Power contactor, AC switching
ETIM 7 EC000066 - Power contactor, AC switching
Nesne Sınıflandırma Kodu Q
eSınıf V11.0 : 27371003
UNSPSC 39121529
IDEA Granüler Kategori Kodu (IGCC) 4758 >> Iec Contactors
E-Numarası (Finlandiya) 3707142
Taksit seçenekleri görüntülenecek.
Ürün veri sayfası henüz yüklenmemiştir.

Sizde Yorum Yapın!

Kötü İyi

Birlikte Kullanıma Uygun Ürünler

Bu ürün için kategorilere göre gruplanmış uygun aksesuar bulunmamaktadır.
Etiketler: abb , 1sbl407001r1311 , af96-30-11 , af , serisi , 96 , amper , 45 , kw , 3 , kutuplu , kontaktör , 100-250 , volt , ac/dc , 1na+1nk , 1sbl407001r1311 , kontaktörler , abb , 3471523133334
