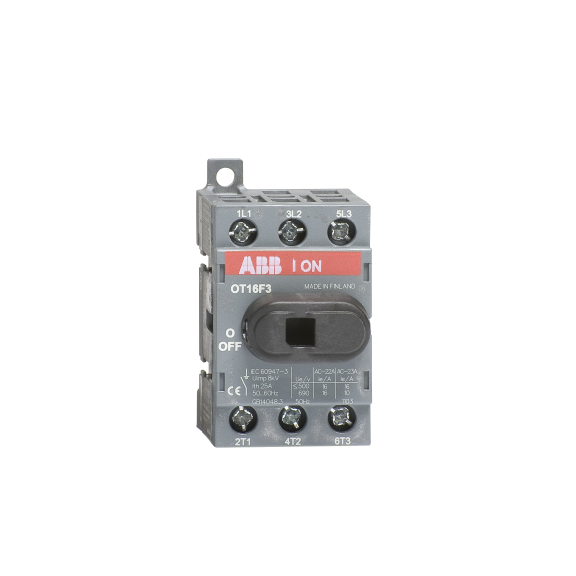

ABB 1SCA104811R1001, OT16F3, OT Serisi, 16 Amper, 3 Kutuplu, Sigortasız Yük Ayırıcı, 0.7kA
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SCA104811R1001
- Ean Barkodu: 6417019389554
760,60TL
2.173,13TL
KDV Hariç: 633,83TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | OT16F3 SWITCH-DISCONNECTOR |
| ABB EcoSolutions | |
| Çevre Bilgileri | 1SCC301262D0201 |
| Çevresel Ürün Beyanı(EPD) | 1SCC301278D0201 |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 1SCC011020D0201 |
| REACH Beyanı | 1SCC011021D0201 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 1SCC011025D0201 |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 10 piece |
| Menşei Ülke | Finland (FI) |
| Gümrük Tarifesi numarası | 85365080 |
| Boyutlar | |
| Ürün Net Genişliği | 35 mm |
| Ürün Net Yüksekliği | 68 mm |
| Ürün Net Derinlik / Uzunluk | 56 mm |
| Ürün Net Ağırlığı | 0.09 kg |
| Çevresel Uyumluluk | |
| Koruma Derecesi | Front IP20 |
| Çevre Bilgileri | 1SCC301262D0201 |
| Kirlilik Derecesi | 3 |
| Teknik Özellikler | |
| Kablo Kesiti | Cu 0.75 ... 10 mm² |
| Konvansiyonel Termal Akım (Ithe) | Fully Enclosed 25 A |
| Fazlar Arası Mesafe | Standard |
| Kulp Tipi | Knob Handle and shaft not included |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | Θ = 40 °C 25 A |
| Nominal Çalışma Gerilimi | Main Circuit 750 V |
| Kilitleme Tipi | No |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Anma Yalıtım Gerilimi (Ui) | acc. to IEC/EN 60664-1 750 V |
| Kutup Sayısı | 3P |
| Hat Terminallerinin Konumu | Top In - Bottom Out Bottom In - Top Out |
| Çalışma Modu | Front operated |
| Anma Koşullu Kısa Devre Akımı (Inc) | (40 A fuse, ≤415V) 50 kA (25 A fuse, 690 V) 50 kA |
| Güç Kaybı | at Rated Operating Conditions per Pole 0.3 W |
| Mekanik Dayanıklılık | 20000 |
| Montaj Türü | Base mounting |
| Kirlilik Derecesi | 3 |
| Standartlar | IEC 60947-3 / UL 508 / CSA C22.2 No. 14 |
| Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) | for 1 s 0.5 kA |
| Koruma Derecesi | Front IP20 |
| Özel İşlevler | No |
| Nominal Çalışma Akımı AC-21A (Ie) | (380 ... 415 V) 16 A (500 V) 16 A (690 V) 16 A |
| Nominal Çalışma Akımı AC-22A (Ie) | (380 ... 415 V) 16 A (500 V) 16 A (690 V) 16 A |
| Nominal Çalışma Akımı AC-23A (Ie) | (380 ... 415 V) 16 A (500 V) 16 A (690 V) 10 A |
| Bağlantı Kapasitesi Ana Devre | Flexible with Ferrule 1x Cu 0.75…4 mm² Solid 1x Cu 0.75…6 mm² Flexible 1x Cu 0.75…10 mm² Stranded 1x Cu 0.75…10 mm² |
| Nominal Çalışma Gücü AC-23A (Pe) | (220 ... 240 V) 3 kW (400 ... 415 V) 7.5 kW (500 V) 7.5 kW (690 V) 7.5 kW |
| Sıkma Torku | acc. IEC 60947-1 0.8 N·m |
| Nominal Kısa Devre Yapma Kapasitesi (Icm) | (690 V) 0.71 kA |
| Tavsiye Edilen Tornavida | Main Circuit Pozidriv 2 |
| Tel Soyma Uzunluğu | Main Circuit 9-10 mm |
| Anahtar Çalıştırma Mekanizması | Mechanism on Top of the Switch |
| Terminal Türü | Screw Terminals |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 1SCC301020C0201 |
| Talimatlar ve Kılavuzlar | 1SCC301052M0006 |
| Mekanik Çizimler | 1SCC301434F0001 1SCC301433F0001 OT16-40F3.stp OT16-40F3.igs |
| Çevresel Ürün Beyanı(EPD) | 1SCC301278D0201 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 67 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 79 mm |
| Paket Seviye 1 Yükseklik | 46 mm |
| Paket Seviye 1 Brüt Ağırlık | 0.1 kg |
| Paket Düzey 1 EAN | 6417019389554 |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Maksimum Çalışma Gerilimi UL/CSA | 600 V |
| Amper Değeri | 20 A |
| Sıkma Torku | acc. IEC 60947-1 0.8 N·m |
| Beygir Gücü Anma UL/CSA | (110 ... 120 V AC) Single Phase 1 Hp (240 V AC) Single Phase 2 Hp (440 ... 480 V AC) Single Phase 5 Hp (550 ... 600 V AC) Single Phase 7.5 Hp (220 ... 240 V AC) Three Phase 5 Hp (440 ... 480 V AC) Three Phase 10 Hp (550 ... 600 V AC) Three Phase 10 Hp |
| Tel Soyma Uzunluğu | Main Circuit 9-10 mm |
| Sıkma Torku UL/CSA | 7 in·lb |
| Tavsiye Edilen Tornavida | Main Circuit Pozidriv 2 |
| Sertifikalar ve Beyanlar | |
| A2L Sertifikası – IEC | 1SCC301335D0201 |
| ATEX Sertifikası | No certification needed |
| CE Uygunluk Beyanı | 1SCC301166D2703 |
| VDE Sertifikası | No certification needed |
| UL Sertifikası | cULus certificate OT16-80 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.1 : 27371403 |
| UNSPSC | 39122233 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| IDEA Granüler Kategori Kodu (IGCC) | 5290 >> Disconnect switch |
| E-Numarası (Finlandiya) | 3601419 |
| E-Numarası (Norveç) | 4363520 |
| E-Numarası (İsveç) | 3170937 |
| Diğer Özellikler | |
| Menşei Ülkesi | Switzerland (CH) |
| Teslim Süresi | 21 day |
| Sipariş Üzerine Üretim | No |
| Ürün Satış Durumu | Active |
| Sadece Teklif | No |
| Depolarda Stokta Var | USSVCEXPU |
| Garanti İade | Product under warranty must be returned |
