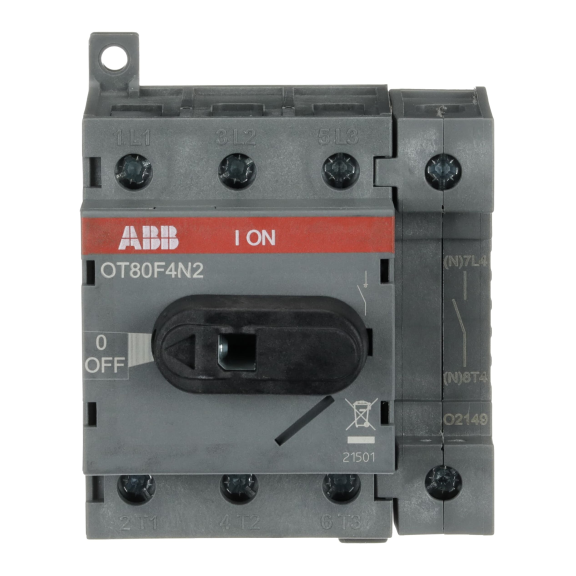

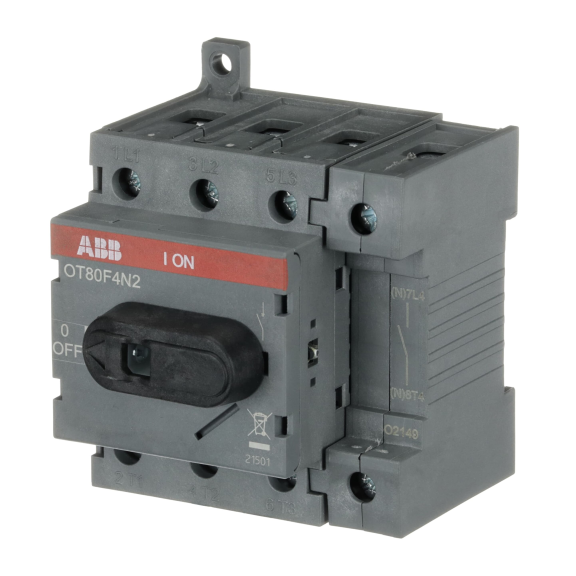

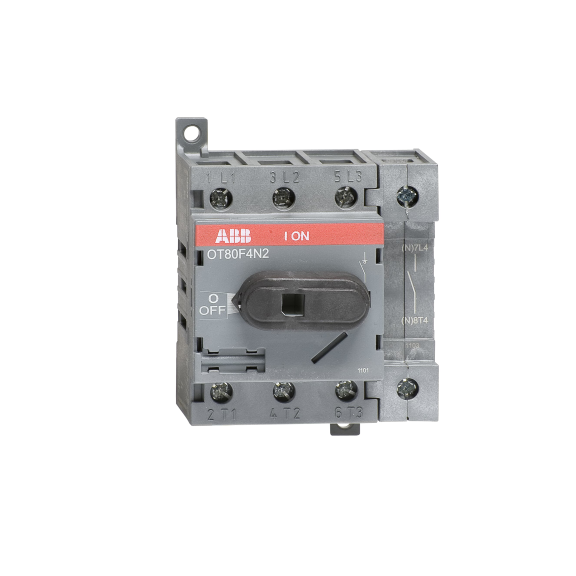

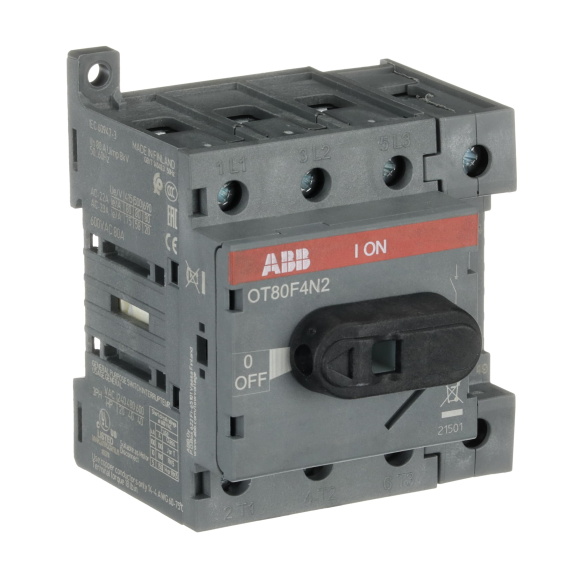

Name: ABB 1SCA105413R1001, OT80F4N2, OT Serisi, 80 Amper, 4 Kutuplu, Sigortasız Yük Ayırıcı, 2.1kA
Brand: ABB
SKU: 1SCA105413R1001
Price: 2282.94 TRY
Availability: OutOfStock

ABB 1SCA105413R1001, OT80F4N2, OT Serisi, 80 Amper, 4 Kutuplu, Sigortasız Yük Ayırıcı, 2.1kA

%65 İndirim Stok Sorunuz

ABB 1SCA105413R1001, OT80F4N2, OT Serisi, 80 Amper, 4 Kutuplu, Sigortasız Yük Ayırıcı, 2.1kA

Stok Durumu: Stok Sorunuz
Marka: ABB
Ürün Kodu: 1SCA105413R1001
Ean Barkodu: 6417019393483

0 yorum yapılmış. / Sizde Yorum Yapın!

2.282,94TL

6.522,70TL

KDV Hariç: 1.902,45TL

Adet

Sepete Ekle

Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

15.000 TL ve Üzeri: Kargo Ücretsiz ?

Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.

15.000 TL Altı: 275 TL Sabit Kargo ?

15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.

Havale / EFT: %2,5 İndirim (15.000 TL+) ?

15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Temel Özellikler
Üretici Ürün Adı	OT80F4N2 SWITCH-DISCONNECTOR
ABB EcoSolutions
Çevre Bilgileri	1SCC301263D0201
Çevresel Ürün Beyanı(EPD)	1SCC301279D0201
Malzeme Uyumluluğu
RoHS Bilgileri	1SCC011020D0201
REACH Beyanı	1SCC011021D0201
RoHS Durumu	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Çatışmalı Mineraller Raporlama Şablonu (CMRT)	9AKK108467A5658
Toksik Maddeler Kontrol Yasası - TSCA	1SCC011025D0201
Sipariş Düzeni
Minimum Sipariş Miktarı	10 piece
Menşei Ülke	Finland (FI)
Gümrük Tarifesi numarası	85365080
Boyutlar
Ürün Net Genişliği	70 mm
Ürün Net Yüksekliği	91.5 mm
Ürün Net Derinlik / Uzunluk	72.5 mm
Ürün Net Ağırlığı	0.3 kg
Çevresel Uyumluluk
Koruma Derecesi	Front IP20
Çevre Bilgileri	1SCC301263D0201
Kirlilik Derecesi	3
Teknik Özellikler
Kablo Kesiti	Cu 1.5 ... 35 mm²
Konvansiyonel Termal Akım (Ithe)	Fully Enclosed 80 A
Fazlar Arası Mesafe	Standard
Dördüncü Kutup Pozisyonu	Right Side
Dördüncü Kutup Türü	Switched - Simultaneous Function
Kulp Tipi	Knob Handle and shaft not included
Konvansiyonel Serbest Hava Termal Akımı (Ith)	Θ = 40 °C 80 A
Nominal Çalışma Gerilimi	Main Circuit 750 V
Kilitleme Tipi	No
Anma Darbe Dayanım Gerilimi (Uimp)	8 kV
Anma Yalıtım Gerilimi (Ui)	acc. to IEC/EN 60664-1 750 V
Kutup Sayısı	4P
Hat Terminallerinin Konumu	Top In - Bottom Out Bottom In - Top Out
Çalışma Modu	Front operated
Anma Koşullu Kısa Devre Akımı (Inc)	(100 A fuse, ≤415 V) 50 kA (100 A fuse, 500 V) 100 kA (80 A fuse, 690 V) 50 kA
Güç Kaybı	at Rated Operating Conditions per Pole 4.5 W
Mekanik Dayanıklılık	20000
Montaj Türü	Base mounting
Kirlilik Derecesi	3
Standartlar	IEC 60947-3 / UL 508 / CSA C22.2 No. 14
Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw)	for 1 s 1.5 kA
Koruma Derecesi	Front IP20
Özel İşlevler	No
Nominal Çalışma Akımı AC-21A (Ie)	(380 ... 415 V) 80 A (500 V) 80 A (690 V) 80 A
Nominal Çalışma Akımı AC-22A (Ie)	(380 ... 415 V) 80 A (500 V) 80 A (690 V) 80 A
Nominal Çalışma Akımı AC-23A (Ie)	(380 ... 415 V) 75 A (500 V) 58 A (690 V) 20 A
Bağlantı Kapasitesi Ana Devre	Flexible with Ferrule 1x Cu 1.5…4 mm² Solid 1x Cu 1.5…6 mm² Flexible 1x Cu 1.5…35 mm² Stranded 1x Cu 1.5…35 mm²
Nominal Çalışma Gücü AC-23A (Pe)	(220 ... 240 V) 22 kW (400 ... 415 V) 37 kW (500 V) 37 kW (690 V) 18.5 kW
Sıkma Torku	acc. IEC 60947-1 2 N·m
Nominal Kısa Devre Yapma Kapasitesi (Icm)	(690 V) 2.1 kA
Tavsiye Edilen Tornavida	Main Circuit Pozidriv 2
Tel Soyma Uzunluğu	Main Circuit 10-12 mm
Anahtar Çalıştırma Mekanizması	Mechanism on Top of the Switch
Terminal Türü	Screw Terminals
Popüler İndirmeler
Veri Sayfası, Teknik Bilgi	1SCC301020C0201
Talimatlar ve Kılavuzlar	1SCC301064M0212
Mekanik Çizimler	1SCC301452F0001 1SCC301451F0001 OT63-80F4N2.igs
Çevresel Ürün Beyanı(EPD)	1SCC301279D0201
Konteyner Bilgileri
Paket Seviye 1 Birimler	box 1 piece
Paket Düzey 1 Genişlik	84 mm
Paket Seviye 1 Derinlik / Uzunluk	103 mm
Paket Seviye 1 Yükseklik	82 mm
Paket Seviye 1 Brüt Ağırlık	0.3 kg
Paket Düzey 1 EAN	6417019393483
UL/CSA Teknik Standartlarına Uygunluk
Maksimum Çalışma Gerilimi UL/CSA	600 V
Amper Değeri	80 A
Sıkma Torku	acc. IEC 60947-1 2 N·m
Beygir Gücü Anma UL/CSA	(110 ... 120 V AC) Single Phase 2 Hp (240 V AC) Single Phase 10 Hp (440 ... 480 V AC) Single Phase 20 Hp (550 ... 600 V AC) Single Phase 20 Hp (220 ... 240 V AC) Three Phase 20 Hp (440 ... 480 V AC) Three Phase 40 Hp (550 ... 600 V AC) Three Phase 40 Hp
Tel Soyma Uzunluğu	Main Circuit 10-12 mm
Sıkma Torku UL/CSA	18 in·lb
Tavsiye Edilen Tornavida	Main Circuit Pozidriv 2
Sertifikalar ve Beyanlar
A2L Sertifikası – IEC	1SCC301335D0201
ATEX Sertifikası	No certification needed
CE Uygunluk Beyanı	1SCC301167D2704
VDE Sertifikası	No certification needed
UL Sertifikası	cULus certificate OT16-80
Dış Sınıflandırmalar ve Standartlar
ETIM 8	EC000216 - Switch disconnector
ETIM 9	EC000216 - Switch disconnector (low voltage)
Nesne Sınıflandırma Kodu	Q
eSınıf	V11.1 : 27371403
UNSPSC	39122233
AEEE Kategorisi	5. Small Equipment (No External Dimension More Than 50 cm)
E-Numarası (Finlandiya)	3601461
E-Numarası (Norveç)	4363529
E-Numarası (İsveç)	3171071
