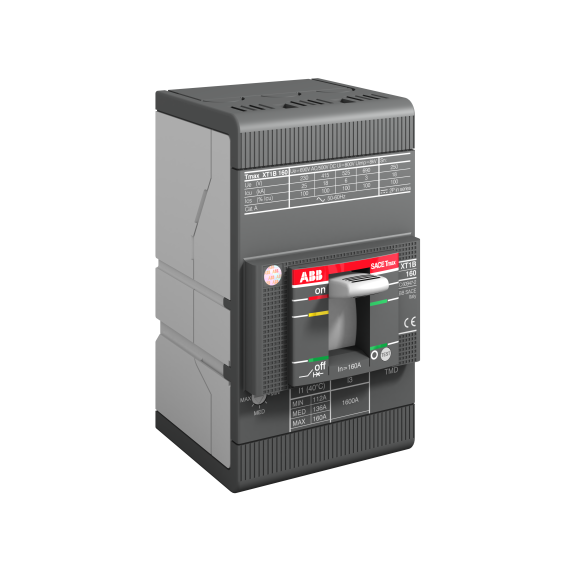

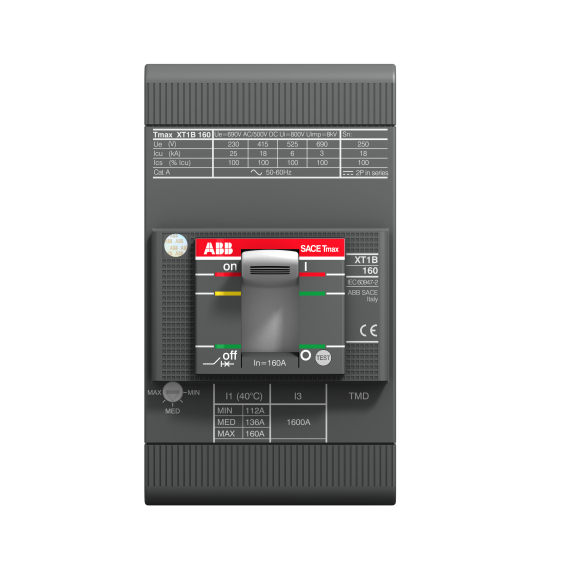

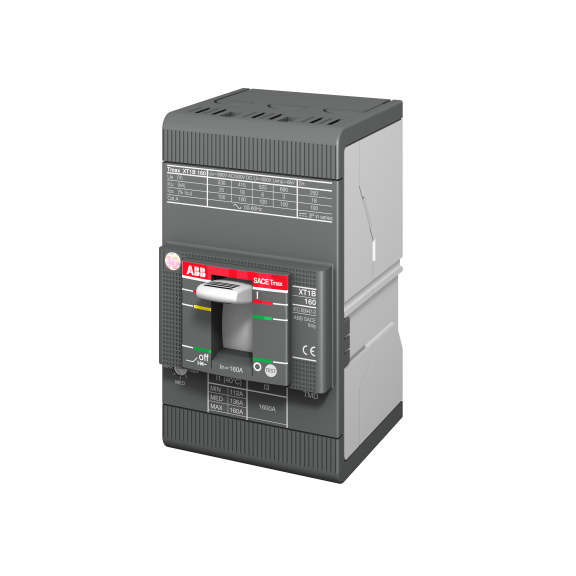

ABB 1SDA067416R1, Tmax XT, 70-100 Amper, 3 Kutuplu, 36 kA, Kompakt Şalter, XT1N 160, TMD, In=100A
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SDA067416R1
- Ean Barkodu: 8015644013103
5.180,80TL
16.189,97TL
KDV Hariç: 4.317,33TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | XT1N 160 TMD 100-1000 3p F F |
| ABB EcoSolutions | |
| ABB EcoSolutions | Yes |
| ABB Site Toplantı Grubu Atıkların Depolama Alanına İtmeyi Hedefleme | UL 2799 Zero Waste To Landfill Validation available |
| Ömrü Sonu Sökme Talimatları | 9AKK108468A2347 |
| Çevresel Ürün Beyanı(EPD) | 9AKK108468A1890 9AKK108468A7793 |
| Ürünün Geri Dönüşüm Oranı EN45555'e Göre | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 9AKK108466A1424 |
| REACH Beyanı | 9AKK108466A1425 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 9AKK108467A8326 |
| SCIP | 9dc23701-0389-4d5d-9536-ba4ecc672f9f Italy (IT) |
| Basitleştirilmiş SCIP | dd3b120b-cdd6-4746-84e1-3b6ba8deac82 Germany (DE) 8ebd8f62-f8d3-47fd-bae4-333e0a218076 Greece (GR) db9cca29-2669-426f-bf76-0e2f3f91228f Portugal (PT) 01cd358c-7878-4350-a8cb-ad98bcdf704c Bulgaria (BG) b0a036f2-b8f0-4f7f-aefc-8d094fa47899 Sweden (SE) 996ed7e4-edc7-4d81-acaa-2cb3aad20176 Poland (PL) 8fd3fa87-f754-4249-8c2f-b59e41939151 France (FR) c53d77de-041e-4093-a986-0c6cc61f57c5 Sweden (SE) 84ac0468-5c88-4c5d-8651-f235b69841f9 Norway (NO) fbb53485-dd85-4069-8b43-658e7c5756b5 Finland (FI) d200e345-117c-45cc-aa41-8ed4a9afed60 Netherlands (NL) 1a85d563-57df-4b20-b426-89ccb3c219e0 Germany (DE) e9fc3286-418a-43e6-a8da-5755bebb9679 Denmark (DK) b375cf2b-78f3-4e1e-ae01-a1a61a24b8a8 Germany (DE) d6dca289-557a-48dd-b4aa-fd4b82c36b75 Croatia (HR) 83b9a438-3162-4bc0-be90-1012a3e4b3fc Poland (PL) 4f0681cb-c9f4-4a2f-abaf-3d07ac967890 Germany (DE) 3b489665-c6a7-4f01-ac7f-d84483cd1553 France (FR) e6c6fa22-a8fe-4514-a81d-fcf5be2a7031 Netherlands (NL) c4a7c5cf-16cb-45a7-8b0f-07ab801af36a Spain (ES) 83b9a438-3162-4bc0-be90-1012a3e4b3fc Poland (PL) 84ac0468-5c88-4c5d-8651-f235b69841f9 Norway (NO) fbb53485-dd85-4069-8b43-658e7c5756b5 Finland (FI) b0a036f2-b8f0-4f7f-aefc-8d094fa47899 Sweden (SE) 2bcd0110-606e-4b4a-96e7-796264c5d0b9 Netherlands (NL) 996ed7e4-edc7-4d81-acaa-2cb3aad20176 Poland (PL) 8fd3fa87-f754-4249-8c2f-b59e41939151 France (FR) c53d77de-041e-4093-a986-0c6cc61f57c5 Sweden (SE) 8b19cf35-ed11-4fe7-8969-08b832056cec Germany (DE) 3acf60b8-4063-465a-b3fd-a4c165e3f530 Czech Republic (CZ) 5dc72b3c-ae87-4b2b-b761-495b6eb5d7eb Poland (PL) cb2acb5b-5523-4886-9a78-19a9c1e14bee Netherlands (NL) 1216d8d6-e907-4c14-bafd-557686032dbe Netherlands (NL) 87f2c02c-07fc-4c8f-9140-875e6fa9b620 Estonia (EE) 8ebd8f62-f8d3-47fd-bae4-333e0a218076 Greece (GR) db9cca29-2669-426f-bf76-0e2f3f91228f Portugal (PT) 8b19cf35-ed11-4fe7-8969-08b832056cec Germany (DE) 4f0681cb-c9f4-4a2f-abaf-3d07ac967890 Germany (DE) 3b489665-c6a7-4f01-ac7f-d84483cd1553 France (FR) e6c6fa22-a8fe-4514-a81d-fcf5be2a7031 Netherlands (NL) c4a7c5cf-16cb-45a7-8b0f-07ab801af36a Spain (ES) 2bcd0110-606e-4b4a-96e7-796264c5d0b9 Netherlands (NL) 01cd358c-7878-4350-a8cb-ad98bcdf704c Bulgaria (BG) d200e345-117c-45cc-aa41-8ed4a9afed60 Netherlands (NL) 1a85d563-57df-4b20-b426-89ccb3c219e0 Germany (DE) e9fc3286-418a-43e6-a8da-5755bebb9679 Denmark (DK) b375cf2b-78f3-4e1e-ae01-a1a61a24b8a8 Germany (DE) d6dca289-557a-48dd-b4aa-fd4b82c36b75 Croatia (HR) 3acf60b8-4063-465a-b3fd-a4c165e3f530 Czech Republic (CZ) 5dc72b3c-ae87-4b2b-b761-495b6eb5d7eb Poland (PL) cb2acb5b-5523-4886-9a78-19a9c1e14bee Netherlands (NL) 1216d8d6-e907-4c14-bafd-557686032dbe Netherlands (NL) 87f2c02c-07fc-4c8f-9140-875e6fa9b620 Estonia (EE) |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| EAN | 8015644013103 |
| E-Numarası (Finlandiya) | 3640527 |
| E-Numarası (Norveç) | 4379208 |
| Gümrük Tarifesi numarası | 85362090 |
| E-Numarası (İsveç) | 3182429 |
| Boyutlar | |
| Ürün Net Genişliği | 76.2 mm |
| Ürün Net Yüksekliği | 130 mm |
| Ürün Net Derinlik / Uzunluk | 70 mm |
| Ürün Net Ağırlığı | 1.1 kg |
| Çevresel Uyumluluk | |
| Çevre Bilgileri | 9AKK108467A6707 |
| Teknik Özellikler | |
| Akım Tipi | AC/DC |
| Çoklu Sipariş | 1 piece |
| Açılış Zamanı | CB with SOR 30 ms CB with UVR 30 ms |
| Anma Akımı (In) | 100 A |
| Nominal Çalışma Gerilimi | 690 V AC 500 V DC |
| Nominal Anlık Kısa Devre Akımı Ayarı (Ii) | 1000 A |
| Nominal Frekans (f) | 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Anma Yalıtım Gerilimi (Ui) | 800 V |
| Kutup Sayısı | 3P |
| Anma Gerilimi (Ur) | 690 V |
| Elektriksel Dayanıklılık | 120 cycles per hour 8000 cycle |
| Ayar Aralığı | 70...100 A |
| Anma Servis Kısa Devre Kesme Kapasitesi (Ics) | (220 V AC) 50 kA (230 V AC) 50 kA (240 V AC) 50 kA (380 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 18 kA (500 V AC) 15 kA (525 V AC) 11 kA (690 V AC) 5 kA (250 V DC) 2 Poles in Series 36 kA (500 V DC) 3 Poles in Series 36 kA |
| Güç Kaybı | at Rated Operating Conditions per Pole 7 W |
| Mekanik Dayanıklılık | 240 cycles per hour 25000 cycle |
| Nominal Nihai Kısa Devre Kesme Kapasitesi (Icu) | (220 V AC) 65 kA (230 V AC) 65 kA (240 V AC) 65 kA (380 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 36 kA (500 V AC) 30 kA (525 V AC) 22 kA (690 V AC) 6 kA (250 V DC) 2 Poles in Series 36 kA (500 V DC) 3 Poles in Series 36 kA |
| Anma Kesintisiz Akım (Iu) | 160 A |
| Standartlar | IEC60947-2 |
| Serbest Bırakma | TMD |
| Yayın Türü | TM |
| Kısa Devre Performans Seviyesi | N |
| Bağlantı Kapasitesi Ana Devre | Busbar 45.5 ... 80 mm² |
| Alt Tür | XT1 |
| Terminalli Bağlantı Tipi | Front |
| Sıkma Torku | 6 N·m |
| Tavsiye Edilen Tornavida | Main Circuit M6 |
| Terminal Türü | Bolt |
| Ek Bilgiler | |
| Bağlantı Yapılacak Devre Kesici Türü | Power Distribution |
| Ürün Ana Türü | SACE Tmax XT |
| Ürün Adı | Moulded Case Circuit Breaker |
| Ürün Türü | Automatic Circuit Breaker |
| Versiyon | F |
| CAD Boyutsal Çizim | 1SDH001295R0008 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 128 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 143 mm |
| Paket Seviye 1 Yükseklik | 135 mm |
| Paket Seviye 1 Brüt Ağırlık | 1.133 kg |
| Paket Düzey 1 EAN | 8015644013103 |
| Sertifikalar ve Beyanlar | |
| ATEX Sertifikası | No certification needed |
| Veri Sayfası, Teknik Bilgi | 2CDC210017C0101 1SDC210100D0206 1SXF210033C2001 1SDC210099D0206 1SXF210034C2001 |
| CE Uygunluk Beyanı | 9AKK106713A5532 |
| Talimatlar ve Kılavuzlar | 1SDH000719R0001 |
| VDE Sertifikası | No certification needed |
| Mekanik Çizimler | 1SDH000719R0100 |
| Bağlantı Şeması | 1SDM000068R0001 |
| GL Sertifikası | 1SDL000163R0103 |
| Boyut Şeması | 1SDH000719R0100 |
| UL Sertifikası | No certification needed |
| LR Sertifikası | 1SDL000163R0100 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC001023 - Shunt release (for power circuit breaker) |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.1 : 27370409 |
| UNSPSC | 39120000 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Diğer Özellikler | |
| Menşei Ülkesi | Italy (IT) |
