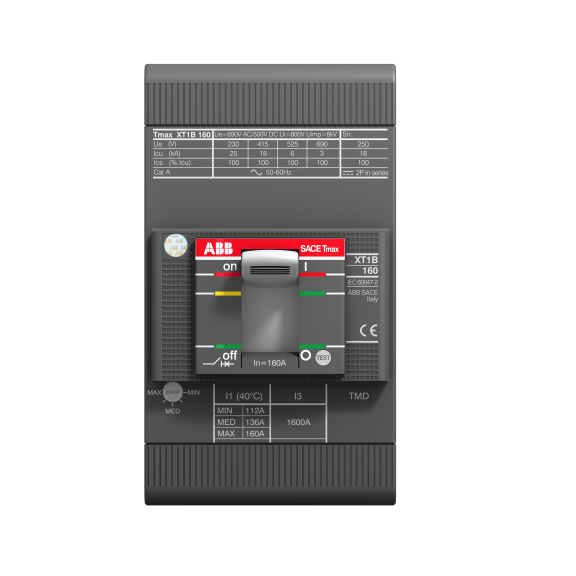

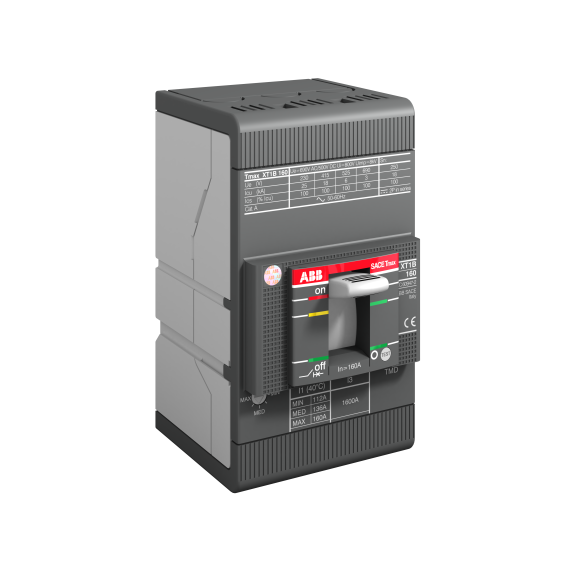

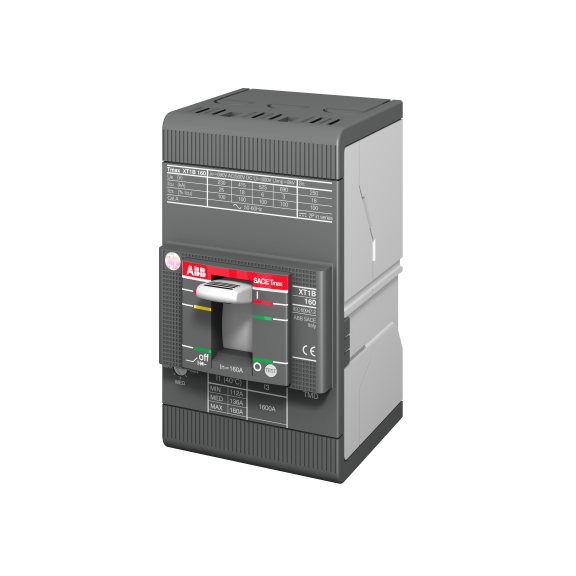

ABB 1SDA067418R1, Tmax XT, 112-160 Amper, 3 Kutuplu, 36 kA, Kompakt Şalter, XT1N 160, TMD, In=160A
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SDA067418R1
- Ean Barkodu: 8015644013127
6.712,96TL
20.978,00TL
KDV Hariç: 5.594,13TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | XT1N 160 TMD 160-1600 3p F F |
| ABB EcoSolutions | |
| ABB EcoSolutions | Yes |
| ABB Site Toplantı Grubu Atıkların Depolama Alanına İtmeyi Hedefleme | UL 2799 Zero Waste To Landfill Validation available |
| Ömrü Sonu Sökme Talimatları | 9AKK108468A2347 |
| Çevresel Ürün Beyanı(EPD) | 9AKK108468A1890 9AKK108468A7793 |
| Ürünün Geri Dönüşüm Oranı EN45555'e Göre | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 9AKK108466A1424 |
| REACH Beyanı | 9AKK108466A1425 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 9AKK108467A8326 |
| SCIP | 0b280405-0d14-4a6b-8897-b8525b9a94f7 Italy (IT) |
| Basitleştirilmiş SCIP | 8d8526a6-151f-4b0b-89e3-f6852a02aa40 Germany (DE) 67dff7ca-3c8d-47c8-95df-b0d8260514b6 Bulgaria (BG) 07132179-5384-4118-9010-c83de9d8a1c4 Sweden (SE) b35ca2ed-077f-4c44-acd7-17ede1d32acb Poland (PL) 3ff67411-b530-449f-9d7b-dbadc1806665 France (FR) b8684c66-06c8-4156-b9d3-c89dfb153bfd Norway (NO) 79524225-1e57-4fbf-a42a-4b2bfd5a5b52 Finland (FI) 452300e5-ac9f-4755-8e47-073c2a1686ae Netherlands (NL) 7ac38085-6a69-483b-8b39-f252cbc23625 Germany (DE) 222efe7b-e5af-453f-9429-9b3b9691646c Denmark (DK) 9a610e0e-0a51-4297-88b0-f1f18655fbd2 Germany (DE) ee5bf16a-a048-4b18-adf7-65253667909a Croatia (HR) feaed771-e9e1-4cf2-97f3-45eb348f9b3e Czech Republic (CZ) 4298cfc5-9a3d-4056-bb07-2e16a831dac5 Poland (PL) f075e8c8-1a9f-4a84-851a-63058e83f034 Netherlands (NL) fbe80637-1987-44f6-94a8-9f03837ddffe Netherlands (NL) 50f42c46-845e-4213-bed8-55c751e75c4c Estonia (EE) 3924bc4e-e052-4abc-a88f-14fe2173b008 Greece (GR) c62e9051-58eb-43b5-a3f7-c815a487c5cc Portugal (PT) 50f42c46-845e-4213-bed8-55c751e75c4c Estonia (EE) 3924bc4e-e052-4abc-a88f-14fe2173b008 Greece (GR) a6f175ab-18e9-471c-be5e-4afd197a0ddb Sweden (SE) 4db124e2-aa86-45c7-becf-21d5d82affbc Germany (DE) 00e27a3e-d89e-4d85-82dd-556b23ce8747 Germany (DE) e0d96579-9773-49a3-9e73-52f19b714a09 France (FR) 65f2bfc2-55eb-459a-b585-b6f271e7084f Netherlands (NL) 5e808fd3-830e-4f50-ae11-3751c6d40912 Spain (ES) ee34bc11-ba20-4a3f-91ef-63e6b955b5d2 Poland (PL) c62e9051-58eb-43b5-a3f7-c815a487c5cc Portugal (PT) a6f175ab-18e9-471c-be5e-4afd197a0ddb Sweden (SE) 4db124e2-aa86-45c7-becf-21d5d82affbc Germany (DE) 00e27a3e-d89e-4d85-82dd-556b23ce8747 Germany (DE) e0d96579-9773-49a3-9e73-52f19b714a09 France (FR) 65f2bfc2-55eb-459a-b585-b6f271e7084f Netherlands (NL) 5e808fd3-830e-4f50-ae11-3751c6d40912 Spain (ES) 1d6cafc1-fed7-4e03-ad5b-1eb0a3ea51cc Netherlands (NL) 67dff7ca-3c8d-47c8-95df-b0d8260514b6 Bulgaria (BG) 07132179-5384-4118-9010-c83de9d8a1c4 Sweden (SE) 1d6cafc1-fed7-4e03-ad5b-1eb0a3ea51cc Netherlands (NL) b35ca2ed-077f-4c44-acd7-17ede1d32acb Poland (PL) 3ff67411-b530-449f-9d7b-dbadc1806665 France (FR) 9a610e0e-0a51-4297-88b0-f1f18655fbd2 Germany (DE) ee5bf16a-a048-4b18-adf7-65253667909a Croatia (HR) feaed771-e9e1-4cf2-97f3-45eb348f9b3e Czech Republic (CZ) 4298cfc5-9a3d-4056-bb07-2e16a831dac5 Poland (PL) f075e8c8-1a9f-4a84-851a-63058e83f034 Netherlands (NL) fbe80637-1987-44f6-94a8-9f03837ddffe Netherlands (NL) ee34bc11-ba20-4a3f-91ef-63e6b955b5d2 Poland (PL) b8684c66-06c8-4156-b9d3-c89dfb153bfd Norway (NO) 79524225-1e57-4fbf-a42a-4b2bfd5a5b52 Finland (FI) 452300e5-ac9f-4755-8e47-073c2a1686ae Netherlands (NL) 7ac38085-6a69-483b-8b39-f252cbc23625 Germany (DE) 222efe7b-e5af-453f-9429-9b3b9691646c Denmark (DK) |
| Sipariş Düzeni | |
| Sipariş Kodu (ABD ve Kanada) | XT1NE3160AFF000XXX |
| Minimum Sipariş Miktarı | 1 piece |
| EAN | 8015644013127 |
| E-Numarası (Finlandiya) | 3640521 |
| E-Numarası (Norveç) | 4379210 |
| Gümrük Tarifesi numarası | 85362090 |
| E-Numarası (İsveç) | 3182427 |
| Boyutlar | |
| Ürün Net Genişliği | 76.2 mm |
| Ürün Net Yüksekliği | 130 mm |
| Ürün Net Derinlik / Uzunluk | 70 mm |
| Ürün Net Ağırlığı | 1.1 kg |
| Çevresel Uyumluluk | |
| Çevre Bilgileri | 9AKK108467A6707 |
| Teknik Özellikler | |
| Akım Tipi | AC/DC |
| Çoklu Sipariş | 1 piece |
| Açılış Zamanı | CB with SOR 30 ms CB with UVR 30 ms |
| Anma Akımı (In) | 160 A |
| Nominal Çalışma Gerilimi | 690 V AC 500 V DC |
| Nominal Anlık Kısa Devre Akımı Ayarı (Ii) | 1600 A |
| Nominal Frekans (f) | 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Anma Yalıtım Gerilimi (Ui) | 800 V |
| Kutup Sayısı | 3P |
| Anma Gerilimi (Ur) | 690 V |
| Elektriksel Dayanıklılık | 120 cycles per hour 8000 cycle |
| Ayar Aralığı | 112...160 A |
| Anma Servis Kısa Devre Kesme Kapasitesi (Ics) | (220 V AC) 50 kA (230 V AC) 50 kA (240 V AC) 50 kA (380 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 18 kA (500 V AC) 15 kA (525 V AC) 11 kA (690 V AC) 5 kA (250 V DC) 2 Poles in Series 36 kA (500 V DC) 3 Poles in Series 36 kA |
| Güç Kaybı | at Rated Operating Conditions per Pole 15 W |
| Mekanik Dayanıklılık | 240 cycles per hour 25000 cycle |
| Nominal Nihai Kısa Devre Kesme Kapasitesi (Icu) | (220 V AC) 65 kA (230 V AC) 65 kA (240 V AC) 65 kA (380 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 36 kA (500 V AC) 30 kA (525 V AC) 22 kA (690 V AC) 6 kA (250 V DC) 2 Poles in Series 36 kA (500 V DC) 3 Poles in Series 36 kA |
| Anma Kesintisiz Akım (Iu) | 160 A |
| Standartlar | IEC60947-2 |
| Serbest Bırakma | TMD |
| Yayın Türü | TM |
| Kısa Devre Performans Seviyesi | N |
| Bağlantı Kapasitesi Ana Devre | Busbar 45.5 ... 80 mm² |
| Alt Tür | XT1 |
| Terminalli Bağlantı Tipi | Front |
| Sıkma Torku | 6 N·m |
| Tavsiye Edilen Tornavida | Main Circuit M6 |
| Terminal Türü | Bolt |
| Ek Bilgiler | |
| Bağlantı Yapılacak Devre Kesici Türü | Power Distribution |
| Ürün Ana Türü | SACE Tmax XT |
| Ürün Adı | Moulded Case Circuit Breaker |
| Ürün Türü | Automatic Circuit Breaker |
| Versiyon | F |
| CAD Boyutsal Çizim | 1SDH001295R0008 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 128 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 143 mm |
| Paket Seviye 1 Yükseklik | 135 mm |
| Paket Seviye 1 Brüt Ağırlık | 1.143 kg |
| Paket Düzey 1 EAN | 8015644013127 |
| Sertifikalar ve Beyanlar | |
| ATEX Sertifikası | No certification needed |
| Veri Sayfası, Teknik Bilgi | 1SDC210100D0206 1SDC210099D0206 |
| CE Uygunluk Beyanı | 9AKK106713A5532 |
| Talimatlar ve Kılavuzlar | 1SDH000719R0001 |
| VDE Sertifikası | No certification needed |
| Mekanik Çizimler | 1SDH000719R0100 |
| Bağlantı Şeması | 1SDM000068R0001 |
| GL Sertifikası | 1SDL000163R0103 |
| Boyut Şeması | 1SDH000719R0100 |
| UL Sertifikası | No certification needed |
| LR Sertifikası | 1SDL000163R0100 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.1 : 27370409 |
| UNSPSC | 39120000 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
