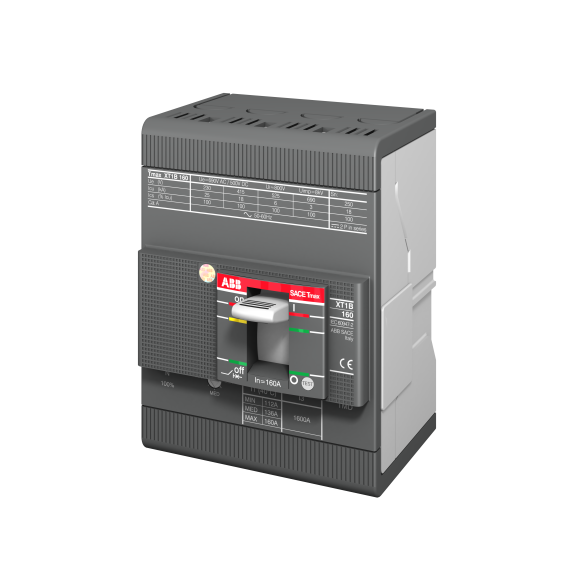

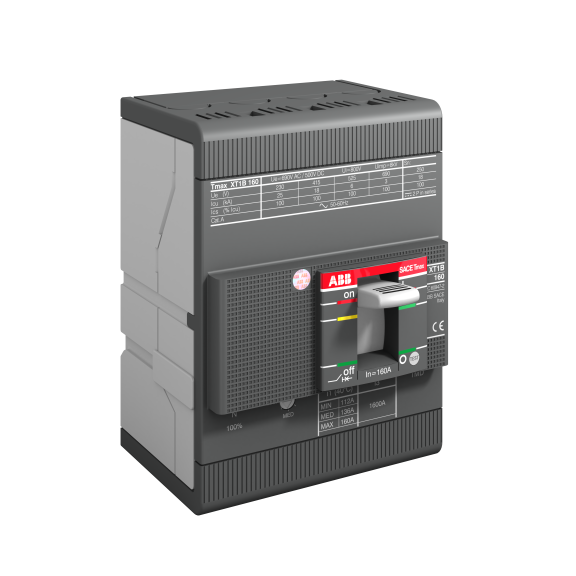

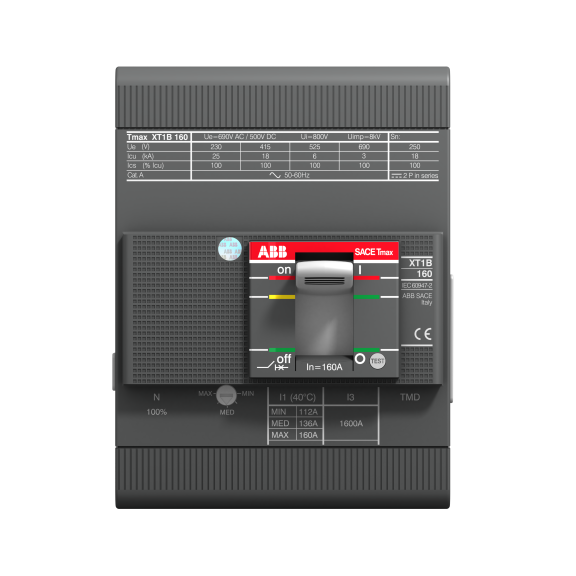

ABB 1SDA067423R1, Tmax XT, 56-80 Amper, 4 Kutuplu, 36 kA, Kompakt Şalter, XT1N 160, TMD, In=80A, 4p
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SDA067423R1
- Ean Barkodu: 8015644013172
7.784,87TL
24.327,72TL
KDV Hariç: 6.487,39TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | XT1N 160 TMD 80-800 4p F F |
| ABB EcoSolutions | |
| ABB EcoSolutions | Yes |
| ABB Site Toplantı Grubu Atıkların Depolama Alanına İtmeyi Hedefleme | UL 2799 Zero Waste To Landfill Validation available |
| Ömrü Sonu Sökme Talimatları | 9AKK108468A2347 |
| Çevresel Ürün Beyanı(EPD) | 9AKK108468A1890 9AKK108468A7793 |
| Ürünün Geri Dönüşüm Oranı EN45555'e Göre | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 9AKK108466A1424 |
| REACH Beyanı | 9AKK108466A1425 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 9AKK108467A8326 |
| SCIP | 38ea6003-efeb-440b-8258-294c4647d79c Italy (IT) |
| Basitleştirilmiş SCIP | 98d8e47e-b478-4d8c-ab67-23a70f319ba6 Germany (DE) 13d4e4b4-a0b7-4b0e-a670-bf1e01e9dc3d Poland (PL) 383e131d-8ac9-464b-891c-edec40806df8 Norway (NO) 4edfba22-9fdd-4b59-8ab8-17d5ad0e1490 Finland (FI) fa2a42d4-3bc2-4227-a0c8-cd97d76849db Netherlands (NL) ed0d7f17-8e19-4ea9-a0c0-ae7a50079494 Germany (DE) d5a17c63-7902-4635-832b-0cb8363bedac Denmark (DK) f0964070-7e0c-4541-9359-2d1975aa9945 Germany (DE) 54f8c0e4-78d5-4efc-bb4a-e7bf97518408 Croatia (HR) 7508a0e6-9533-4ab0-bfe5-bc229327607a Czech Republic (CZ) a9f952fd-daf0-4a35-9c2f-b2a31a011ae8 Poland (PL) 18281490-6f95-4f80-a336-0e6b162be180 Netherlands (NL) d308258b-32b9-4087-bf09-6a66e3109ef4 Netherlands (NL) 0a45d19b-4a2a-440f-af7c-53ac264325b3 Estonia (EE) fdd57062-d9fc-4bfd-9079-4a3a96ea94b1 Greece (GR) fb836575-46ef-4da4-9067-d404dc5946bb Portugal (PT) c67644e0-dda8-4107-b8e9-978fdcebea28 Sweden (SE) 11f8b80f-ea71-4297-a53f-4258d5d3b90f Germany (DE) 1259445e-a1fd-4893-9b9f-08f9edc89b4f Germany (DE) 92b4386c-e5ab-444f-95be-43e1758d7166 France (FR) 5e4ea114-26ff-402c-acb5-2e5fc34e10d1 Netherlands (NL) 8cffde16-12dc-4fce-933f-374d54f4fa47 Spain (ES) 6e68ca4c-fe07-4278-bd95-1afbb79714d2 Netherlands (NL) d930dbf9-748d-45b2-a1a8-47f2ccd1c44d Bulgaria (BG) 5934e348-5f4f-4876-8065-3c684e919acd Sweden (SE) 6e68ca4c-fe07-4278-bd95-1afbb79714d2 Netherlands (NL) 3acd809e-c5d0-4f20-91c3-1f3d01b455b4 Poland (PL) f9e3242c-3f43-48ef-8ba4-46b6975a3fdd France (FR) c67644e0-dda8-4107-b8e9-978fdcebea28 Sweden (SE) 11f8b80f-ea71-4297-a53f-4258d5d3b90f Germany (DE) 1259445e-a1fd-4893-9b9f-08f9edc89b4f Germany (DE) 92b4386c-e5ab-444f-95be-43e1758d7166 France (FR) 5e4ea114-26ff-402c-acb5-2e5fc34e10d1 Netherlands (NL) 8cffde16-12dc-4fce-933f-374d54f4fa47 Spain (ES) 13d4e4b4-a0b7-4b0e-a670-bf1e01e9dc3d Poland (PL) 383e131d-8ac9-464b-891c-edec40806df8 Norway (NO) 4edfba22-9fdd-4b59-8ab8-17d5ad0e1490 Finland (FI) fa2a42d4-3bc2-4227-a0c8-cd97d76849db Netherlands (NL) ed0d7f17-8e19-4ea9-a0c0-ae7a50079494 Germany (DE) d5a17c63-7902-4635-832b-0cb8363bedac Denmark (DK) f0964070-7e0c-4541-9359-2d1975aa9945 Germany (DE) 54f8c0e4-78d5-4efc-bb4a-e7bf97518408 Croatia (HR) 7508a0e6-9533-4ab0-bfe5-bc229327607a Czech Republic (CZ) a9f952fd-daf0-4a35-9c2f-b2a31a011ae8 Poland (PL) 18281490-6f95-4f80-a336-0e6b162be180 Netherlands (NL) d308258b-32b9-4087-bf09-6a66e3109ef4 Netherlands (NL) 0a45d19b-4a2a-440f-af7c-53ac264325b3 Estonia (EE) fdd57062-d9fc-4bfd-9079-4a3a96ea94b1 Greece (GR) fb836575-46ef-4da4-9067-d404dc5946bb Portugal (PT) d930dbf9-748d-45b2-a1a8-47f2ccd1c44d Bulgaria (BG) 5934e348-5f4f-4876-8065-3c684e919acd Sweden (SE) 3acd809e-c5d0-4f20-91c3-1f3d01b455b4 Poland (PL) f9e3242c-3f43-48ef-8ba4-46b6975a3fdd France (FR) |
| Sipariş Düzeni | |
| Sipariş Kodu (ABD ve Kanada) | XT1NE4080AFF000XXX |
| Minimum Sipariş Miktarı | 1 piece |
| EAN | 8015644013172 |
| E-Numarası (Finlandiya) | 3640543 |
| E-Numarası (Norveç) | 4379236 |
| Gümrük Tarifesi numarası | 85362090 |
| E-Numarası (İsveç) | 3182421 |
| Boyutlar | |
| Ürün Net Genişliği | 101.6 mm |
| Ürün Net Yüksekliği | 130 mm |
| Ürün Net Derinlik / Uzunluk | 70 mm |
| Ürün Net Ağırlığı | 1.4 kg |
| Çevresel Uyumluluk | |
| Çevre Bilgileri | 9AKK108467A6707 |
| Teknik Özellikler | |
| Akım Tipi | AC/DC |
| Çoklu Sipariş | 1 piece |
| Açılış Zamanı | CB with SOR 30 ms CB with UVR 30 ms |
| Anma Akımı (In) | 80 A |
| Nominal Çalışma Gerilimi | 690 V AC 500 V DC |
| Nominal Anlık Kısa Devre Akımı Ayarı (Ii) | 800 A |
| Nominal Frekans (f) | 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Anma Yalıtım Gerilimi (Ui) | 800 V |
| Kutup Sayısı | 4P |
| Anma Gerilimi (Ur) | 690 V |
| Elektriksel Dayanıklılık | 120 cycles per hour 8000 cycle |
| Ayar Aralığı | 56...80 A |
| Anma Servis Kısa Devre Kesme Kapasitesi (Ics) | (220 V AC) 50 kA (230 V AC) 50 kA (240 V AC) 50 kA (380 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 18 kA (500 V AC) 15 kA (525 V AC) 11 kA (690 V AC) 5 kA (250 V DC) 2 Poles in Series 36 kA (500 V DC) 3 Poles in Series 36 kA |
| Güç Kaybı | at Rated Operating Conditions per Pole 4.8 W |
| Mekanik Dayanıklılık | 240 cycles per hour 25000 cycle |
| Nominal Nihai Kısa Devre Kesme Kapasitesi (Icu) | (220 V AC) 65 kA (230 V AC) 65 kA (240 V AC) 65 kA (380 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 36 kA (500 V AC) 30 kA (525 V AC) 22 kA (690 V AC) 6 kA (250 V DC) 2 Poles in Series 36 kA (500 V DC) 3 Poles in Series 36 kA |
| Anma Kesintisiz Akım (Iu) | 160 A |
| Standartlar | IEC60947-2 |
| Serbest Bırakma | TMD |
| Yayın Türü | TM |
| Kısa Devre Performans Seviyesi | N |
| Bağlantı Kapasitesi Ana Devre | Busbar 45.5 ... 80 mm² |
| Alt Tür | XT1 |
| Terminalli Bağlantı Tipi | Front |
| Sıkma Torku | 6 N·m |
| Tavsiye Edilen Tornavida | Main Circuit M6 |
| Terminal Türü | Bolt |
| Ek Bilgiler | |
| Bağlantı Yapılacak Devre Kesici Türü | Power Distribution |
| Ürün Ana Türü | SACE Tmax XT |
| Ürün Adı | Moulded Case Circuit Breaker |
| Ürün Türü | Automatic Circuit Breaker |
| Versiyon | F |
| CAD Boyutsal Çizim | 1SDH001295R0080 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 128 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 143 mm |
| Paket Seviye 1 Yükseklik | 135 mm |
| Paket Seviye 1 Brüt Ağırlık | 1.466 kg |
| Paket Düzey 1 EAN | 8015644013172 |
| Sertifikalar ve Beyanlar | |
| ATEX Sertifikası | No certification needed |
| Veri Sayfası, Teknik Bilgi | 1SDC210100D0206 1SDC210099D0206 |
| CE Uygunluk Beyanı | 9AKK106713A5532 |
| Talimatlar ve Kılavuzlar | 1SDH000719R0001 |
| VDE Sertifikası | No certification needed |
| Mekanik Çizimler | 1SDH000719R0100 |
| Bağlantı Şeması | 1SDM000068R0001 |
| GL Sertifikası | 1SDL000163R0103 |
| Boyut Şeması | 1SDH000719R0100 |
| UL Sertifikası | No certification needed |
| LR Sertifikası | 1SDL000163R0100 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.1 : 27370409 |
| UNSPSC | 39120000 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
