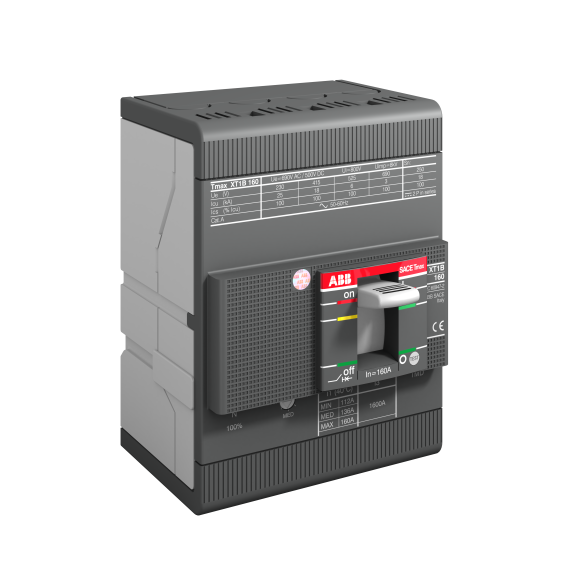

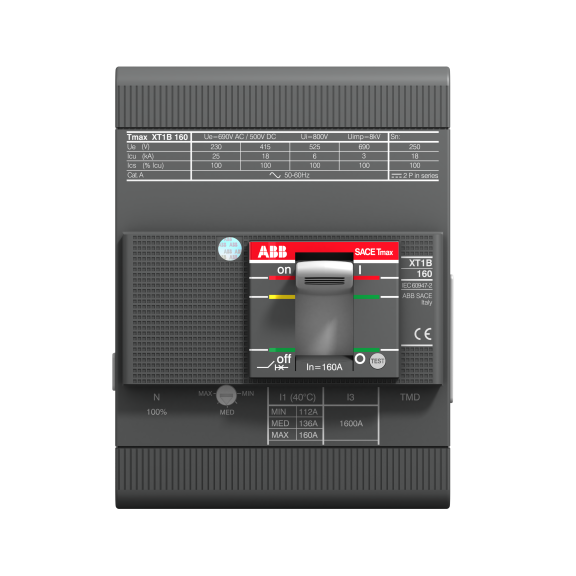

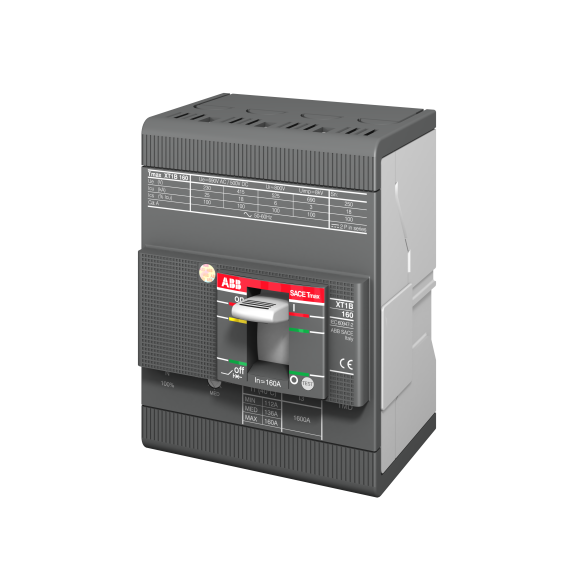

ABB 1SDA067424R1, Tmax XT, 70-100 Amper, 4 Kutuplu, 36 kA, Kompakt Şalter, XT1N 160, TMD, In=100A, 4p
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SDA067424R1
- Ean Barkodu: 8015644013189
7.784,87TL
24.327,72TL
KDV Hariç: 6.487,39TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | XT1N 160 TMD 100-1000 4p F F |
| ABB EcoSolutions | |
| ABB EcoSolutions | Yes |
| ABB Site Toplantı Grubu Atıkların Depolama Alanına İtmeyi Hedefleme | UL 2799 Zero Waste To Landfill Validation available |
| Ömrü Sonu Sökme Talimatları | 9AKK108468A2347 |
| Çevresel Ürün Beyanı(EPD) | 9AKK108468A1890 9AKK108468A7793 |
| Ürünün Geri Dönüşüm Oranı EN45555'e Göre | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 9AKK108466A1424 |
| REACH Beyanı | 9AKK108466A1425 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 9AKK108467A8326 |
| SCIP | 4401e43e-a249-4a4b-ba52-a079195db9cf Italy (IT) |
| Basitleştirilmiş SCIP | 63d67e0e-cf2e-4faa-9d7c-e3c4592e53e0 Germany (DE) 6b8f816b-59d2-44b8-8174-40927c1b8bc9 Poland (PL) 3a4a5c7c-3a59-4d2f-8e2c-45b5931fd4cd Norway (NO) 2f46df39-ecc7-493b-8d24-aa1d4eb7361e Finland (FI) 56a53c3d-5fba-4bfb-afb7-a80511348d77 Netherlands (NL) 1a49fbdb-2bbd-4bd1-ad78-0311daec936f Germany (DE) 1a8909ca-8bb3-437e-88e5-1a560dc1d1c6 Denmark (DK) e1ae1e28-bdd3-4156-8409-8c4c6f1ab7af Germany (DE) af8330aa-3652-4267-bc90-7266dd0c1e1a Croatia (HR) 3d746002-bde9-4d00-88b3-76450c9853cb Czech Republic (CZ) 2fd6d8c8-642d-4c21-b434-eee54d9758f8 Poland (PL) af9d645e-cd95-4333-8027-84c95c0abb7f Netherlands (NL) 8c8301a1-0ffe-4eec-8d73-37e842c2a378 Netherlands (NL) 0310daf7-b8b3-4d0c-b9a8-ba80d42e6208 Estonia (EE) 7585c7d1-ed6a-4cc0-8838-5f12f60a09a4 Greece (GR) c6baa4ec-b9a7-4b04-91b8-24a9c639b53d Portugal (PT) e727e25f-11c1-4d37-83da-540218a97d0b Germany (DE) 574999c2-1124-4506-9eb3-b342ecad0e7b Germany (DE) dbc7ac2f-d679-45dc-90a6-2c27af8a078e France (FR) 88e47e46-97a8-4bbb-8328-19def8906010 Netherlands (NL) 6b8f816b-59d2-44b8-8174-40927c1b8bc9 Poland (PL) 3a4a5c7c-3a59-4d2f-8e2c-45b5931fd4cd Norway (NO) 2f46df39-ecc7-493b-8d24-aa1d4eb7361e Finland (FI) 56a53c3d-5fba-4bfb-afb7-a80511348d77 Netherlands (NL) 1a49fbdb-2bbd-4bd1-ad78-0311daec936f Germany (DE) 1a8909ca-8bb3-437e-88e5-1a560dc1d1c6 Denmark (DK) e1ae1e28-bdd3-4156-8409-8c4c6f1ab7af Germany (DE) 323cb723-7bdd-4cb9-b3fd-8874aa056f28 Spain (ES) c6e4b63c-c4c8-41bf-93da-88220855d9ab Netherlands (NL) 00d7e528-f18a-4590-8fc6-b17379aa431f Bulgaria (BG) 35404e3d-3aa6-4ab2-b8df-aeac6c577711 Sweden (SE) c6e4b63c-c4c8-41bf-93da-88220855d9ab Netherlands (NL) 5e50d806-9069-4544-a983-28a57e828a0a Poland (PL) 8a69bfda-3251-4aeb-80df-d5c3e0be72e0 France (FR) 78654af8-aacd-4298-9657-78ffc865f3fe Sweden (SE) e727e25f-11c1-4d37-83da-540218a97d0b Germany (DE) 574999c2-1124-4506-9eb3-b342ecad0e7b Germany (DE) dbc7ac2f-d679-45dc-90a6-2c27af8a078e France (FR) 88e47e46-97a8-4bbb-8328-19def8906010 Netherlands (NL) 323cb723-7bdd-4cb9-b3fd-8874aa056f28 Spain (ES) af8330aa-3652-4267-bc90-7266dd0c1e1a Croatia (HR) 3d746002-bde9-4d00-88b3-76450c9853cb Czech Republic (CZ) 2fd6d8c8-642d-4c21-b434-eee54d9758f8 Poland (PL) af9d645e-cd95-4333-8027-84c95c0abb7f Netherlands (NL) 8c8301a1-0ffe-4eec-8d73-37e842c2a378 Netherlands (NL) 0310daf7-b8b3-4d0c-b9a8-ba80d42e6208 Estonia (EE) 7585c7d1-ed6a-4cc0-8838-5f12f60a09a4 Greece (GR) c6baa4ec-b9a7-4b04-91b8-24a9c639b53d Portugal (PT) 00d7e528-f18a-4590-8fc6-b17379aa431f Bulgaria (BG) 35404e3d-3aa6-4ab2-b8df-aeac6c577711 Sweden (SE) 5e50d806-9069-4544-a983-28a57e828a0a Poland (PL) 8a69bfda-3251-4aeb-80df-d5c3e0be72e0 France (FR) 78654af8-aacd-4298-9657-78ffc865f3fe Sweden (SE) |
| Sipariş Düzeni | |
| Sipariş Kodu (ABD ve Kanada) | XT1NE4100AFF000XXX |
| Minimum Sipariş Miktarı | 1 piece |
| EAN | 8015644013189 |
| E-Numarası (Finlandiya) | 3640533 |
| E-Numarası (Norveç) | 4379237 |
| Gümrük Tarifesi numarası | 85362090 |
| E-Numarası (İsveç) | 3182448 |
| Boyutlar | |
| Ürün Net Genişliği | 101.6 mm |
| Ürün Net Yüksekliği | 130 mm |
| Ürün Net Derinlik / Uzunluk | 70 mm |
| Ürün Net Ağırlığı | 1.4 kg |
| Çevresel Uyumluluk | |
| Çevre Bilgileri | 9AKK108467A6707 |
| Teknik Özellikler | |
| Akım Tipi | AC/DC |
| Çoklu Sipariş | 1 piece |
| Açılış Zamanı | CB with SOR 30 ms CB with UVR 30 ms |
| Anma Akımı (In) | 100 A |
| Nominal Çalışma Gerilimi | 690 V AC 500 V DC |
| Nominal Anlık Kısa Devre Akımı Ayarı (Ii) | 1000 A |
| Nominal Frekans (f) | 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Anma Yalıtım Gerilimi (Ui) | 800 V |
| Kutup Sayısı | 4P |
| Anma Gerilimi (Ur) | 690 V |
| Elektriksel Dayanıklılık | 120 cycles per hour 8000 cycle |
| Ayar Aralığı | 70...100 A |
| Anma Servis Kısa Devre Kesme Kapasitesi (Ics) | (220 V AC) 50 kA (230 V AC) 50 kA (240 V AC) 50 kA (380 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 18 kA (500 V AC) 15 kA (525 V AC) 11 kA (690 V AC) 5 kA (250 V DC) 2 Poles in Series 36 kA (500 V DC) 3 Poles in Series 36 kA |
| Güç Kaybı | at Rated Operating Conditions per Pole 7 W |
| Mekanik Dayanıklılık | 240 cycles per hour 25000 cycle |
| Nominal Nihai Kısa Devre Kesme Kapasitesi (Icu) | (220 V AC) 65 kA (230 V AC) 65 kA (240 V AC) 65 kA (380 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 36 kA (500 V AC) 30 kA (525 V AC) 22 kA (690 V AC) 6 kA (250 V DC) 2 Poles in Series 36 kA (500 V DC) 3 Poles in Series 36 kA |
| Anma Kesintisiz Akım (Iu) | 160 A |
| Standartlar | IEC60947-2 |
| Serbest Bırakma | TMD |
| Yayın Türü | TM |
| Kısa Devre Performans Seviyesi | N |
| Bağlantı Kapasitesi Ana Devre | Busbar 45.5 ... 80 mm² |
| Alt Tür | XT1 |
| Terminalli Bağlantı Tipi | Front |
| Sıkma Torku | 6 N·m |
| Tavsiye Edilen Tornavida | Main Circuit M6 |
| Terminal Türü | Bolt |
| Ek Bilgiler | |
| Bağlantı Yapılacak Devre Kesici Türü | Power Distribution |
| Ürün Ana Türü | SACE Tmax XT |
| Ürün Adı | Moulded Case Circuit Breaker |
| Ürün Türü | Automatic Circuit Breaker |
| Versiyon | F |
| CAD Boyutsal Çizim | 1SDH001295R0080 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 128 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 143 mm |
| Paket Seviye 1 Yükseklik | 135 mm |
| Paket Seviye 1 Brüt Ağırlık | 1.467 kg |
| Paket Düzey 1 EAN | 8015644013189 |
| Sertifikalar ve Beyanlar | |
| ATEX Sertifikası | No certification needed |
| Veri Sayfası, Teknik Bilgi | 1SDC210100D0206 1SDC210099D0206 |
| CE Uygunluk Beyanı | 9AKK106713A5532 |
| Talimatlar ve Kılavuzlar | 1SDH000719R0001 |
| VDE Sertifikası | No certification needed |
| Mekanik Çizimler | 1SDH000719R0100 |
| Bağlantı Şeması | 1SDM000068R0001 |
| GL Sertifikası | 1SDL000163R0103 |
| Boyut Şeması | 1SDH000719R0100 |
| UL Sertifikası | No certification needed |
| LR Sertifikası | 1SDL000163R0100 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.1 : 27370409 |
| UNSPSC | 39120000 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
