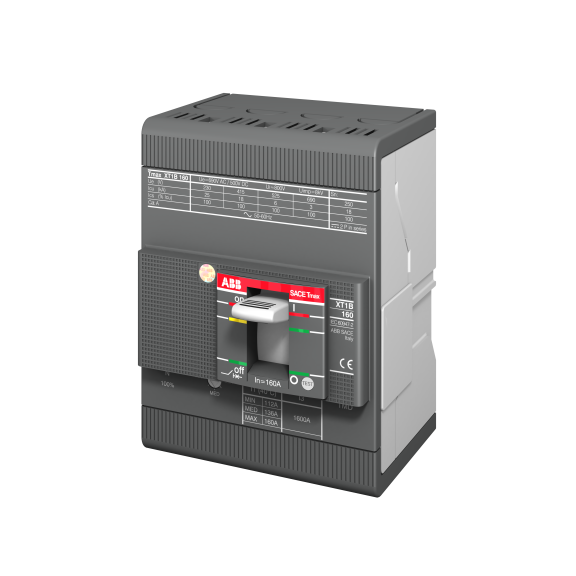

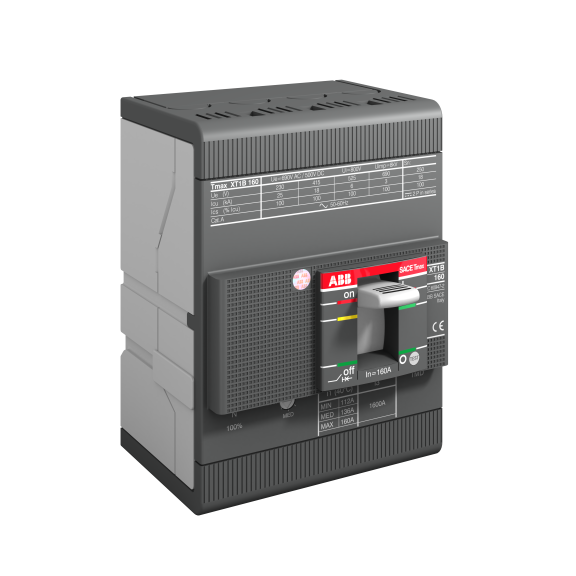

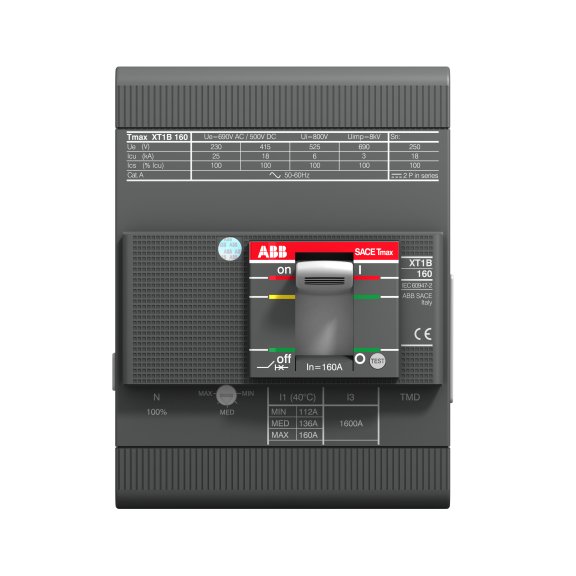

ABB 1SDA067428R1, Tmax XT, 112-160 Amper, 4 Kutuplu, 36 kA, Kompakt Şalter, XT1N 160, TMD, In=160A, 4p
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SDA067428R1
- Ean Barkodu: 8015644013226
11.900,45TL
37.188,91TL
KDV Hariç: 9.917,04TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | XT1N 160 TMD 160-1600 4p F F InN=100% |
| ABB EcoSolutions | |
| ABB EcoSolutions | Yes |
| ABB Site Toplantı Grubu Atıkların Depolama Alanına İtmeyi Hedefleme | UL 2799 Zero Waste To Landfill Validation available |
| Ömrü Sonu Sökme Talimatları | 9AKK108468A2347 |
| Çevresel Ürün Beyanı(EPD) | 9AKK108468A1890 9AKK108468A7793 |
| Ürünün Geri Dönüşüm Oranı EN45555'e Göre | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 9AKK108466A1424 |
| REACH Beyanı | 9AKK108466A1425 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 9AKK108467A8326 |
| SCIP | 0ac951c1-9b40-4f47-a751-2ab056ffe1d8 Italy (IT) |
| Basitleştirilmiş SCIP | 47481f31-3db7-43fa-90e7-510370035ce9 Germany (DE) 3d1957e6-6fff-4ac5-a4de-caa94ab5c364 France (FR) 585d169a-087c-4da7-ad22-14f7211e98a1 Netherlands (NL) ff4fab3b-79ba-48cf-8ed4-5efe459324fa Estonia (EE) f70a208d-8500-4b87-8e80-56eb4dcb62f2 Greece (GR) ab874939-835a-44db-8d0f-0ae656d2b42c Portugal (PT) 3d1957e6-6fff-4ac5-a4de-caa94ab5c364 France (FR) bd36d84d-14a0-4614-8240-3ca69ef29c39 Sweden (SE) 9be1dbef-ca32-4fe8-b574-89b5a88b48ee Germany (DE) de6316e9-bdb1-43e5-b16d-b95b72c5dfb4 Germany (DE) 602c2f91-c382-4023-97d1-6af1a6d6081a France (FR) 8cba98fa-d5d2-4ec5-bf3c-1960563892a0 Netherlands (NL) bd36d84d-14a0-4614-8240-3ca69ef29c39 Sweden (SE) 9be1dbef-ca32-4fe8-b574-89b5a88b48ee Germany (DE) de6316e9-bdb1-43e5-b16d-b95b72c5dfb4 Germany (DE) 602c2f91-c382-4023-97d1-6af1a6d6081a France (FR) 8cba98fa-d5d2-4ec5-bf3c-1960563892a0 Netherlands (NL) 17496149-365a-445d-af68-54e4bc6db1db Spain (ES) 14cd69a0-0aec-4cca-80b5-96c95c8af3e4 Netherlands (NL) e3656c3b-bce5-47e5-afeb-7f009b696b0a Bulgaria (BG) de206646-cbea-472d-bc5e-38f523d75152 Sweden (SE) 14cd69a0-0aec-4cca-80b5-96c95c8af3e4 Netherlands (NL) cce5ff42-1b35-421b-84db-020aa9af0a7a Poland (PL) ff4fab3b-79ba-48cf-8ed4-5efe459324fa Estonia (EE) f70a208d-8500-4b87-8e80-56eb4dcb62f2 Greece (GR) ab874939-835a-44db-8d0f-0ae656d2b42c Portugal (PT) e3656c3b-bce5-47e5-afeb-7f009b696b0a Bulgaria (BG) de206646-cbea-472d-bc5e-38f523d75152 Sweden (SE) cce5ff42-1b35-421b-84db-020aa9af0a7a Poland (PL) 17496149-365a-445d-af68-54e4bc6db1db Spain (ES) a8e7d90f-4315-4279-a905-8664948cfaff Poland (PL) 4dc6cdf8-32d7-49b1-a117-c0ce3ad2f633 Norway (NO) c3b8ec46-1389-4df7-8ed0-faeafd3b6c2d Finland (FI) 17032ab3-d170-46a5-983e-858cc49ab98d Netherlands (NL) a4916536-3f0a-4c32-979a-0ef6d86b33ea Germany (DE) 7f380bd4-62bf-43fd-b963-40441f5c8867 Denmark (DK) 29282873-f42c-494c-a6f0-215e2e76a9f8 Germany (DE) 31575187-3d16-43b1-ad84-85ff5a7ee577 Croatia (HR) 99bddbbc-3e48-4a6d-b5b0-61c3be192e43 Czech Republic (CZ) 3024527b-6e7a-4d6a-a536-159275b759d0 Poland (PL) 83801f67-afd3-4187-897a-3539e975ecba Netherlands (NL) 585d169a-087c-4da7-ad22-14f7211e98a1 Netherlands (NL) a8e7d90f-4315-4279-a905-8664948cfaff Poland (PL) 4dc6cdf8-32d7-49b1-a117-c0ce3ad2f633 Norway (NO) c3b8ec46-1389-4df7-8ed0-faeafd3b6c2d Finland (FI) 17032ab3-d170-46a5-983e-858cc49ab98d Netherlands (NL) a4916536-3f0a-4c32-979a-0ef6d86b33ea Germany (DE) 7f380bd4-62bf-43fd-b963-40441f5c8867 Denmark (DK) 29282873-f42c-494c-a6f0-215e2e76a9f8 Germany (DE) 31575187-3d16-43b1-ad84-85ff5a7ee577 Croatia (HR) 99bddbbc-3e48-4a6d-b5b0-61c3be192e43 Czech Republic (CZ) 3024527b-6e7a-4d6a-a536-159275b759d0 Poland (PL) 83801f67-afd3-4187-897a-3539e975ecba Netherlands (NL) |
| Sipariş Düzeni | |
| Sipariş Kodu (ABD ve Kanada) | XT1NE4160AFF000XXX |
| Minimum Sipariş Miktarı | 1 piece |
| EAN | 8015644013226 |
| E-Numarası (Norveç) | 4379239 |
| Gümrük Tarifesi numarası | 85362090 |
| E-Numarası (İsveç) | 3182447 |
| Boyutlar | |
| Ürün Net Genişliği | 101.6 mm |
| Ürün Net Yüksekliği | 130 mm |
| Ürün Net Derinlik / Uzunluk | 70 mm |
| Ürün Net Ağırlığı | 1.4 kg |
| Çevresel Uyumluluk | |
| Çevre Bilgileri | 9AKK108467A6707 |
| Teknik Özellikler | |
| Akım Tipi | AC/DC |
| Çoklu Sipariş | 1 piece |
| Açılış Zamanı | CB with SOR 30 ms CB with UVR 30 ms |
| Anma Akımı (In) | 160 A |
| Nominal Çalışma Gerilimi | 690 V AC 500 V DC |
| Nominal Anlık Kısa Devre Akımı Ayarı (Ii) | 1600 A |
| Nominal Frekans (f) | 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Anma Yalıtım Gerilimi (Ui) | 800 V |
| Kutup Sayısı | 4P |
| Anma Gerilimi (Ur) | 690 V |
| Elektriksel Dayanıklılık | 120 cycles per hour 8000 cycle |
| Ayar Aralığı | 112...160 A |
| Anma Servis Kısa Devre Kesme Kapasitesi (Ics) | (220 V AC) 50 kA (230 V AC) 50 kA (240 V AC) 50 kA (380 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 18 kA (500 V AC) 15 kA (525 V AC) 11 kA (690 V AC) 5 kA (250 V DC) 2 Poles in Series 36 kA (500 V DC) 3 Poles in Series 36 kA |
| Güç Kaybı | at Rated Operating Conditions per Pole 15 W |
| Mekanik Dayanıklılık | 240 cycles per hour 25000 cycle |
| Nominal Nihai Kısa Devre Kesme Kapasitesi (Icu) | (220 V AC) 65 kA (230 V AC) 65 kA (240 V AC) 65 kA (380 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 36 kA (500 V AC) 30 kA (525 V AC) 22 kA (690 V AC) 6 kA (250 V DC) 2 Poles in Series 36 kA (500 V DC) 3 Poles in Series 36 kA |
| Anma Kesintisiz Akım (Iu) | 160 A |
| Standartlar | IEC60947-2 |
| Serbest Bırakma | TMD |
| Yayın Türü | TM |
| Kısa Devre Performans Seviyesi | N |
| Bağlantı Kapasitesi Ana Devre | Busbar 45.5 ... 80 mm² |
| Alt Tür | XT1 |
| Terminalli Bağlantı Tipi | Front |
| Sıkma Torku | 6 N·m |
| Tavsiye Edilen Tornavida | Main Circuit M6 |
| Terminal Türü | Bolt |
| Ek Bilgiler | |
| Bağlantı Yapılacak Devre Kesici Türü | Power Distribution |
| Ürün Ana Türü | SACE Tmax XT |
| Ürün Adı | Moulded Case Circuit Breaker |
| Ürün Türü | Automatic Circuit Breaker |
| Versiyon | F |
| CAD Boyutsal Çizim | 1SDH001295R0080 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 128 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 143 mm |
| Paket Seviye 1 Yükseklik | 135 mm |
| Paket Seviye 1 Brüt Ağırlık | 1.47 kg |
| Paket Düzey 1 EAN | 8015644013226 |
| Sertifikalar ve Beyanlar | |
| ATEX Sertifikası | No certification needed |
| Veri Sayfası, Teknik Bilgi | 1SDC210100D0206 1SDC210099D0206 |
| CE Uygunluk Beyanı | 9AKK106713A5532 |
| Talimatlar ve Kılavuzlar | 1SDH000719R0001 |
| VDE Sertifikası | No certification needed |
| Mekanik Çizimler | 1SDH000719R0100 |
| Bağlantı Şeması | 1SDM000068R0001 |
| GL Sertifikası | 1SDL000163R0103 |
| Boyut Şeması | 1SDH000719R0100 |
| UL Sertifikası | No certification needed |
| LR Sertifikası | 1SDL000163R0100 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.1 : 27370409 |
| UNSPSC | 39120000 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
