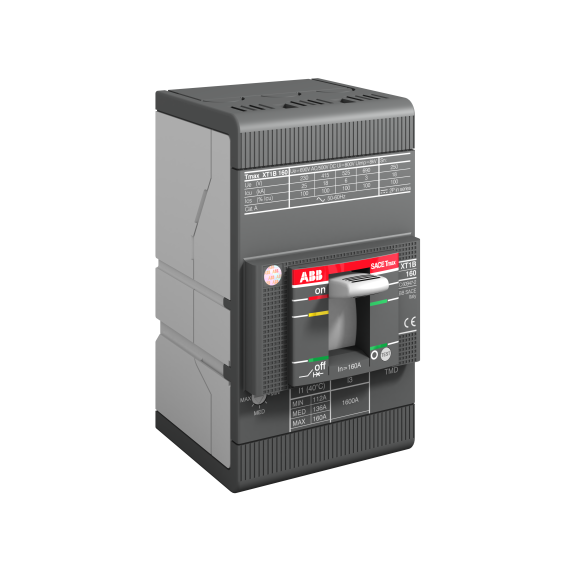

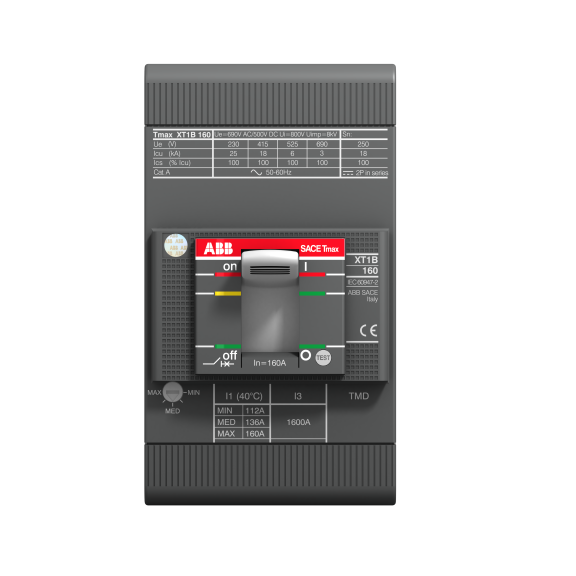

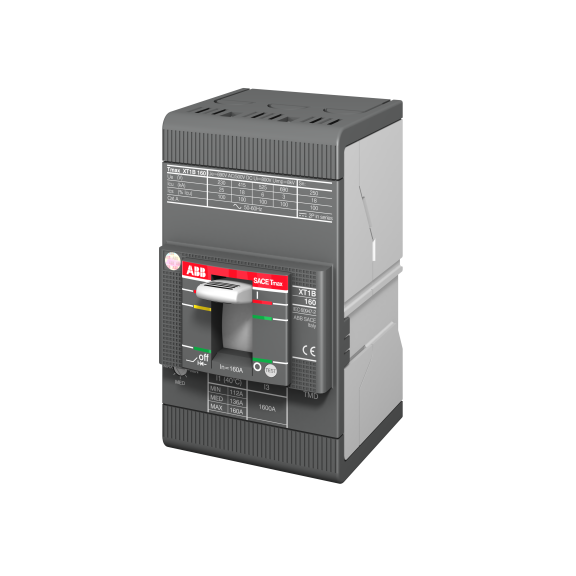

ABB 1SDA067436R1, Tmax XT, 112-160 Amper, 3 Kutuplu, 50 kA, Kompakt Şalter, XT1S 160, TMD, In=160A
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SDA067436R1
- Ean Barkodu: 8015644013301
7.689,96TL
24.031,12TL
KDV Hariç: 6.408,30TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | XT1S 160 TMD 160-1600 3p F F |
| ABB EcoSolutions | |
| ABB EcoSolutions | Yes |
| ABB Site Toplantı Grubu Atıkların Depolama Alanına İtmeyi Hedefleme | UL 2799 Zero Waste To Landfill Validation available |
| Ömrü Sonu Sökme Talimatları | 9AKK108468A2347 |
| Çevresel Ürün Beyanı(EPD) | 9AKK108468A1890 9AKK108468A7793 |
| Ürünün Geri Dönüşüm Oranı EN45555'e Göre | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 9AKK108466A1424 |
| REACH Beyanı | 9AKK108466A1425 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 9AKK108467A8326 |
| SCIP | 68fc2d01-8259-4796-990c-6c9587ff56a0 Italy (IT) |
| Basitleştirilmiş SCIP | de04ea43-1440-4188-bc5f-f634d10f8088 Germany (DE) bc5703e6-1622-465a-9ffa-3341b5960253 Poland (PL) 3b2b4297-97fd-4bf5-83a1-01f187e0792f Norway (NO) 4ac4b647-ef91-4e77-bf5f-ffcee266f743 Finland (FI) b28c462e-5167-4e4e-ac9f-5164576df572 Netherlands (NL) f180a750-8c0b-4a81-b4d9-e5acbd9ad6a5 Germany (DE) 2303f4a0-7022-425f-bcf7-2185bfc393d7 Denmark (DK) baca2440-267f-4905-95bf-9d344585ebcc Germany (DE) e685b272-7682-4c6d-87f1-a2b48b1808c4 Croatia (HR) 7d64b5a5-7b9a-4bfb-9b47-2ea5b61689e4 Czech Republic (CZ) e557ea3c-2e49-4f2c-a864-d4659cd0b166 Poland (PL) 2b0a2eb9-ae84-47d2-83fa-3e927d320838 Netherlands (NL) 2ad570a8-d3a4-4d6b-8750-2ac8a26eb055 Netherlands (NL) ea0810a6-63e0-4e2e-b8d0-ae2183252250 Estonia (EE) e3d65991-dc56-43c4-8d9b-c8d1a678b275 Greece (GR) cda31a1b-a7ed-4573-951e-9677c1ba4bec Portugal (PT) c72ec0a5-670c-4059-b5d9-9c6f30d6637b Sweden (SE) 01e0ca48-0b57-4a74-8aa8-0521daf4553a Germany (DE) 766cc5c4-41d5-448c-8b49-7ae5efaa5a63 Germany (DE) 30c8be75-771e-4380-958b-de7af2140296 France (FR) de6cfc88-5d61-4fd9-b89b-c482e19f665a Netherlands (NL) ade641dd-95e0-4bbf-bc40-df8ce463c69e Spain (ES) 37fc1530-8d78-4fd6-ad1b-bf19c4260e9b Netherlands (NL) e0db57b8-ed68-40e0-b769-9a9194f2dea8 Bulgaria (BG) d09160ca-e58e-4a3f-a740-84e2891efbf0 Sweden (SE) 37fc1530-8d78-4fd6-ad1b-bf19c4260e9b Netherlands (NL) 06272e1e-0fb2-4dd0-b0b1-79d36d2ffa8a Poland (PL) 274bcc65-417f-4283-905e-6ff982930097 France (FR) c72ec0a5-670c-4059-b5d9-9c6f30d6637b Sweden (SE) 01e0ca48-0b57-4a74-8aa8-0521daf4553a Germany (DE) 766cc5c4-41d5-448c-8b49-7ae5efaa5a63 Germany (DE) 30c8be75-771e-4380-958b-de7af2140296 France (FR) de6cfc88-5d61-4fd9-b89b-c482e19f665a Netherlands (NL) ade641dd-95e0-4bbf-bc40-df8ce463c69e Spain (ES) bc5703e6-1622-465a-9ffa-3341b5960253 Poland (PL) 3b2b4297-97fd-4bf5-83a1-01f187e0792f Norway (NO) 4ac4b647-ef91-4e77-bf5f-ffcee266f743 Finland (FI) b28c462e-5167-4e4e-ac9f-5164576df572 Netherlands (NL) f180a750-8c0b-4a81-b4d9-e5acbd9ad6a5 Germany (DE) 2303f4a0-7022-425f-bcf7-2185bfc393d7 Denmark (DK) baca2440-267f-4905-95bf-9d344585ebcc Germany (DE) e685b272-7682-4c6d-87f1-a2b48b1808c4 Croatia (HR) 7d64b5a5-7b9a-4bfb-9b47-2ea5b61689e4 Czech Republic (CZ) e557ea3c-2e49-4f2c-a864-d4659cd0b166 Poland (PL) 2b0a2eb9-ae84-47d2-83fa-3e927d320838 Netherlands (NL) 2ad570a8-d3a4-4d6b-8750-2ac8a26eb055 Netherlands (NL) ea0810a6-63e0-4e2e-b8d0-ae2183252250 Estonia (EE) e3d65991-dc56-43c4-8d9b-c8d1a678b275 Greece (GR) cda31a1b-a7ed-4573-951e-9677c1ba4bec Portugal (PT) e0db57b8-ed68-40e0-b769-9a9194f2dea8 Bulgaria (BG) d09160ca-e58e-4a3f-a740-84e2891efbf0 Sweden (SE) 06272e1e-0fb2-4dd0-b0b1-79d36d2ffa8a Poland (PL) 274bcc65-417f-4283-905e-6ff982930097 France (FR) |
| Sipariş Düzeni | |
| Sipariş Kodu (ABD ve Kanada) | XT1SE3160AFF000XXX |
| Minimum Sipariş Miktarı | 1 piece |
| EAN | 8015644013301 |
| E-Numarası (Norveç) | 4309625 |
| Gümrük Tarifesi numarası | 85362090 |
| Boyutlar | |
| Ürün Net Genişliği | 76.2 mm |
| Ürün Net Yüksekliği | 130 mm |
| Ürün Net Derinlik / Uzunluk | 70 mm |
| Ürün Net Ağırlığı | 1.1 kg |
| Çevresel Uyumluluk | |
| Çevre Bilgileri | 9AKK108467A6707 |
| Teknik Özellikler | |
| Akım Tipi | AC/DC |
| Çoklu Sipariş | 1 piece |
| Açılış Zamanı | CB with SOR 30 ms CB with UVR 30 ms |
| Anma Akımı (In) | 160 A |
| Nominal Çalışma Gerilimi | 690 V AC 500 V DC |
| Nominal Anlık Kısa Devre Akımı Ayarı (Ii) | 1600 A |
| Nominal Frekans (f) | 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Anma Yalıtım Gerilimi (Ui) | 800 V |
| Kutup Sayısı | 3P |
| Anma Gerilimi (Ur) | 690 V |
| Elektriksel Dayanıklılık | 120 cycles per hour 8000 cycle |
| Ayar Aralığı | 112...160 A |
| Anma Servis Kısa Devre Kesme Kapasitesi (Ics) | (220 V AC) 80 kA (230 V AC) 80 kA (240 V AC) 80 kA (380 V AC) 50 kA (415 V AC) 37.5 kA (440 V AC) 25 kA (500 V AC) 18 kA (525 V AC) 17.5 kA (690 V AC) 5 kA (250 V DC) 2 Poles in Series 50 kA (500 V DC) 3 Poles in Series 50 kA |
| Güç Kaybı | at Rated Operating Conditions per Pole 15 W |
| Mekanik Dayanıklılık | 240 cycles per hour 25000 cycle |
| Nominal Nihai Kısa Devre Kesme Kapasitesi (Icu) | (220 V AC) 85 kA (230 V AC) 85 kA (240 V AC) 85 kA (380 V AC) 50 kA (415 V AC) 50 kA (440 V AC) 50 kA (500 V AC) 36 kA (525 V AC) 35 kA (690 V AC) 8 kA (250 V DC) 2 Poles in Series 50 kA (500 V DC) 3 Poles in Series 50 kA |
| Anma Kesintisiz Akım (Iu) | 160 A |
| Standartlar | IEC60947-2 |
| Serbest Bırakma | TMD |
| Yayın Türü | TM |
| Kısa Devre Performans Seviyesi | S |
| Bağlantı Kapasitesi Ana Devre | Busbar 45.5 ... 80 mm² |
| Alt Tür | XT1 |
| Terminalli Bağlantı Tipi | Front |
| Sıkma Torku | 6 N·m |
| Tavsiye Edilen Tornavida | Main Circuit M6 |
| Terminal Türü | Bolt |
| Ek Bilgiler | |
| Bağlantı Yapılacak Devre Kesici Türü | Power Distribution |
| Ürün Ana Türü | SACE Tmax XT |
| Ürün Adı | Moulded Case Circuit Breaker |
| Ürün Türü | Automatic Circuit Breaker |
| Versiyon | F |
| CAD Boyutsal Çizim | 1SDH001295R0008 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 128 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 143 mm |
| Paket Seviye 1 Yükseklik | 135 mm |
| Paket Seviye 1 Brüt Ağırlık | 1.173 kg |
| Paket Düzey 1 EAN | 8015644013301 |
| Sertifikalar ve Beyanlar | |
| ATEX Sertifikası | No certification needed |
| Veri Sayfası, Teknik Bilgi | 1SDC210100D0206 1SDC210099D0206 |
| CE Uygunluk Beyanı | 9AKK106713A5532 |
| Talimatlar ve Kılavuzlar | 1SDH000719R0001 |
| VDE Sertifikası | No certification needed |
| Mekanik Çizimler | 1SDH000719R0100 |
| Bağlantı Şeması | 1SDM000068R0001 |
| GL Sertifikası | 1SDL000163R0103 |
| Boyut Şeması | 1SDH000719R0100 |
| UL Sertifikası | No certification needed |
| LR Sertifikası | 1SDL000163R0100 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.1 : 27370409 |
| UNSPSC | 39120000 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
