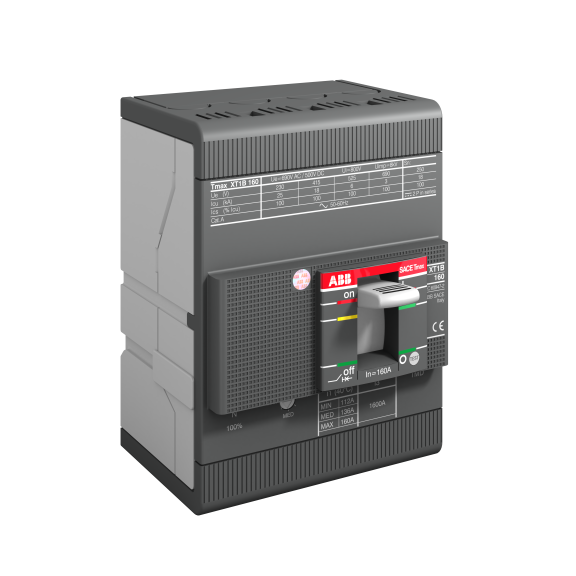

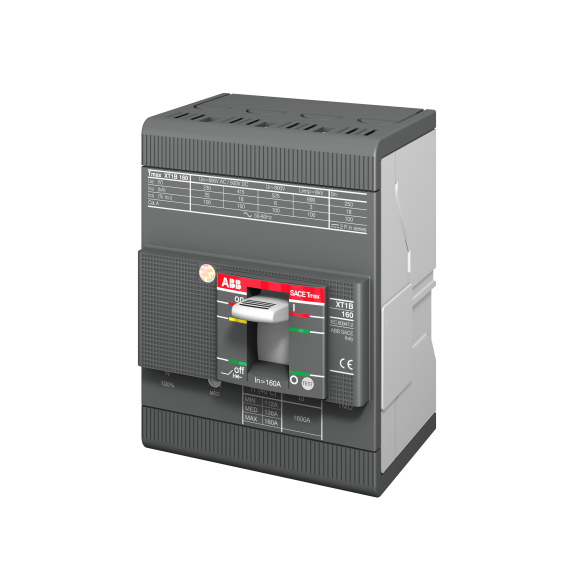

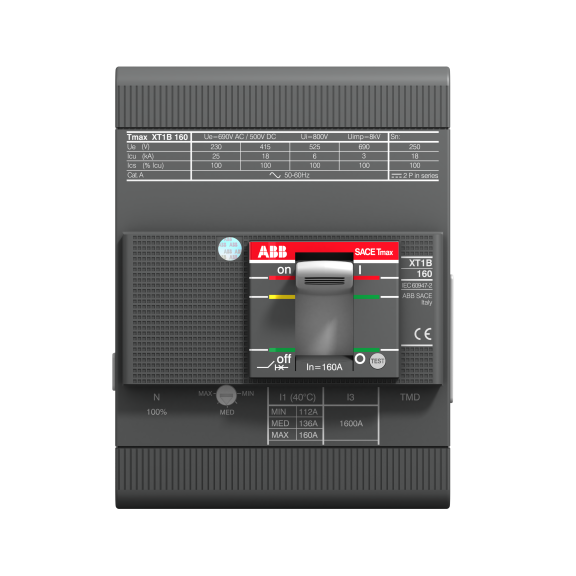

ABB 1SDA067446R1, Tmax XT, 112-160 Amper, 4 Kutuplu, 50 kA, Kompakt Şalter, XT1S 160, TMD, In=160A, 4p
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SDA067446R1
- Ean Barkodu: 8015644013400
13.014,08TL
40.669,01TL
KDV Hariç: 10.845,07TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | XT1S 160 TMD 160-1600 4p F F InN=100% |
| ABB EcoSolutions | |
| ABB EcoSolutions | Yes |
| ABB Site Toplantı Grubu Atıkların Depolama Alanına İtmeyi Hedefleme | UL 2799 Zero Waste To Landfill Validation available |
| Ömrü Sonu Sökme Talimatları | 9AKK108468A2347 |
| Çevresel Ürün Beyanı(EPD) | 9AKK108468A1890 9AKK108468A7793 |
| Ürünün Geri Dönüşüm Oranı EN45555'e Göre | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 9AKK108466A1424 |
| REACH Beyanı | 9AKK108466A1425 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 9AKK108467A8326 |
| SCIP | 174b6a1b-1042-4cc6-b0d0-c49c8fc08cf7 Italy (IT) |
| Basitleştirilmiş SCIP | 440372d9-fc6f-45b5-9261-041236f91e89 Germany (DE) 8032d37e-aff3-4b26-86d8-37f6ff0bc697 Bulgaria (BG) 26dd583e-1481-46e1-9afd-48aa6e7597c2 Sweden (SE) c15c23b6-88e0-42d3-805d-d121b930ec9d Poland (PL) 350ca7b9-c295-488e-99ef-c114ea4df9b8 France (FR) 8b7f734f-c764-46dc-8bea-09d8405a5e7d Poland (PL) bba30614-4c08-4680-ac1f-f67175c6554d Norway (NO) 1a33e711-e8d7-49f1-8179-84e33f209c66 Finland (FI) e4882cba-8332-4e09-9aaa-521a759a75c6 Netherlands (NL) b736d1c7-9e1b-4b4e-85a4-b641b29075c8 Germany (DE) c9e47f08-cff0-4329-88cf-ddd5723c58dc Denmark (DK) d4593e07-4380-43a2-b9c6-b479d2ee6a4e Germany (DE) 35085d34-2859-488f-a474-b1f513790e37 Croatia (HR) 57d4c753-07ad-4a91-b8ac-68ae96734b28 Czech Republic (CZ) 3fb29871-0f2f-4eb0-8afe-8b50a2638f2b Poland (PL) f275cda3-7c3d-4b5d-ad14-7b507702b8e0 Netherlands (NL) e44cb108-242e-4354-99bc-b2513e8a3911 Netherlands (NL) 0d9c9bf6-c9ad-4cc2-9acc-aed32f48d6a7 Estonia (EE) c15c23b6-88e0-42d3-805d-d121b930ec9d Poland (PL) 350ca7b9-c295-488e-99ef-c114ea4df9b8 France (FR) 58410615-e8e8-438f-8f96-f39e5efc9202 Sweden (SE) 84b7f6c1-8644-4402-b8f1-756037856f46 Germany (DE) a33b3bce-5bc7-44bc-ae79-d6e655f2d8c3 Germany (DE) 6589f998-c7f5-4ba4-ba36-10ed7d10d826 France (FR) a6fe89cf-5bbd-4a28-b023-564cd68d0b54 Netherlands (NL) 8e96c5b5-1b7a-4b2c-8109-ccb908491617 Spain (ES) 8b7f734f-c764-46dc-8bea-09d8405a5e7d Poland (PL) bba30614-4c08-4680-ac1f-f67175c6554d Norway (NO) 1a33e711-e8d7-49f1-8179-84e33f209c66 Finland (FI) a6fe89cf-5bbd-4a28-b023-564cd68d0b54 Netherlands (NL) 8e96c5b5-1b7a-4b2c-8109-ccb908491617 Spain (ES) 3bb1c510-9ce2-49d8-92ba-5728ebf5cf81 Netherlands (NL) 8032d37e-aff3-4b26-86d8-37f6ff0bc697 Bulgaria (BG) 26dd583e-1481-46e1-9afd-48aa6e7597c2 Sweden (SE) 3bb1c510-9ce2-49d8-92ba-5728ebf5cf81 Netherlands (NL) 562131dd-f090-4955-8a8e-b7432287cff8 Greece (GR) 5f26f044-4b6e-4be6-ae3e-2e98f84cf374 Portugal (PT) 58410615-e8e8-438f-8f96-f39e5efc9202 Sweden (SE) 84b7f6c1-8644-4402-b8f1-756037856f46 Germany (DE) a33b3bce-5bc7-44bc-ae79-d6e655f2d8c3 Germany (DE) 6589f998-c7f5-4ba4-ba36-10ed7d10d826 France (FR) e4882cba-8332-4e09-9aaa-521a759a75c6 Netherlands (NL) b736d1c7-9e1b-4b4e-85a4-b641b29075c8 Germany (DE) c9e47f08-cff0-4329-88cf-ddd5723c58dc Denmark (DK) d4593e07-4380-43a2-b9c6-b479d2ee6a4e Germany (DE) 35085d34-2859-488f-a474-b1f513790e37 Croatia (HR) 57d4c753-07ad-4a91-b8ac-68ae96734b28 Czech Republic (CZ) 3fb29871-0f2f-4eb0-8afe-8b50a2638f2b Poland (PL) f275cda3-7c3d-4b5d-ad14-7b507702b8e0 Netherlands (NL) e44cb108-242e-4354-99bc-b2513e8a3911 Netherlands (NL) 0d9c9bf6-c9ad-4cc2-9acc-aed32f48d6a7 Estonia (EE) 562131dd-f090-4955-8a8e-b7432287cff8 Greece (GR) 5f26f044-4b6e-4be6-ae3e-2e98f84cf374 Portugal (PT) |
| Sipariş Düzeni | |
| Sipariş Kodu (ABD ve Kanada) | XT1SE4160AFF000XXX |
| Minimum Sipariş Miktarı | 1 piece |
| EAN | 8015644013400 |
| E-Numarası (Norveç) | 4309725 |
| Gümrük Tarifesi numarası | 85362090 |
| Boyutlar | |
| Ürün Net Genişliği | 101.6 mm |
| Ürün Net Yüksekliği | 130 mm |
| Ürün Net Derinlik / Uzunluk | 70 mm |
| Ürün Net Ağırlığı | 1.4 kg |
| Çevresel Uyumluluk | |
| Çevre Bilgileri | 9AKK108467A6707 |
| Teknik Özellikler | |
| Akım Tipi | AC/DC |
| Çoklu Sipariş | 1 piece |
| Açılış Zamanı | CB with SOR 30 ms CB with UVR 30 ms |
| Anma Akımı (In) | 160 A |
| Nominal Çalışma Gerilimi | 690 V AC 500 V DC |
| Nominal Anlık Kısa Devre Akımı Ayarı (Ii) | 1600 A |
| Nominal Frekans (f) | 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Anma Yalıtım Gerilimi (Ui) | 800 V |
| Kutup Sayısı | 4P |
| Anma Gerilimi (Ur) | 690 V |
| Elektriksel Dayanıklılık | 120 cycles per hour 8000 cycle |
| Ayar Aralığı | 112...160 A |
| Anma Servis Kısa Devre Kesme Kapasitesi (Ics) | (220 V AC) 80 kA (230 V AC) 80 kA (240 V AC) 80 kA (380 V AC) 50 kA (415 V AC) 37.5 kA (440 V AC) 25 kA (500 V AC) 18 kA (525 V AC) 17.5 kA (690 V AC) 5 kA (250 V DC) 2 Poles in Series 50 kA (500 V DC) 3 Poles in Series 50 kA |
| Güç Kaybı | at Rated Operating Conditions per Pole 15 W |
| Mekanik Dayanıklılık | 240 cycles per hour 25000 cycle |
| Nominal Nihai Kısa Devre Kesme Kapasitesi (Icu) | (220 V AC) 85 kA (230 V AC) 85 kA (240 V AC) 85 kA (380 V AC) 50 kA (415 V AC) 50 kA (440 V AC) 50 kA (500 V AC) 36 kA (525 V AC) 35 kA (690 V AC) 8 kA (250 V DC) 2 Poles in Series 50 kA (500 V DC) 3 Poles in Series 50 kA |
| Anma Kesintisiz Akım (Iu) | 160 A |
| Standartlar | IEC60947-2 |
| Serbest Bırakma | TMD |
| Yayın Türü | TM |
| Kısa Devre Performans Seviyesi | S |
| Bağlantı Kapasitesi Ana Devre | Busbar 45.5 ... 80 mm² |
| Alt Tür | XT1 |
| Terminalli Bağlantı Tipi | Front |
| Sıkma Torku | 6 N·m |
| Tavsiye Edilen Tornavida | Main Circuit M6 |
| Terminal Türü | Bolt |
| Ek Bilgiler | |
| Bağlantı Yapılacak Devre Kesici Türü | Power Distribution |
| Ürün Ana Türü | SACE Tmax XT |
| Ürün Adı | Moulded Case Circuit Breaker |
| Ürün Türü | Automatic Circuit Breaker |
| Versiyon | F |
| CAD Boyutsal Çizim | 1SDH001295R0080 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 128 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 143 mm |
| Paket Seviye 1 Yükseklik | 135 mm |
| Paket Seviye 1 Brüt Ağırlık | 1.504 kg |
| Paket Düzey 1 EAN | 8015644013400 |
| Sertifikalar ve Beyanlar | |
| ATEX Sertifikası | No certification needed |
| Veri Sayfası, Teknik Bilgi | 1SDC210100D0206 1SDC210099D0206 |
| CE Uygunluk Beyanı | 9AKK106713A5532 |
| Talimatlar ve Kılavuzlar | 1SDH000719R0001 |
| VDE Sertifikası | No certification needed |
| Mekanik Çizimler | 1SDH000719R0100 |
| Bağlantı Şeması | 1SDM000068R0001 |
| GL Sertifikası | 1SDL000163R0103 |
| Boyut Şeması | 1SDH000719R0100 |
| UL Sertifikası | No certification needed |
| LR Sertifikası | 1SDL000163R0100 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.1 : 27370409 |
| UNSPSC | 39120000 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
