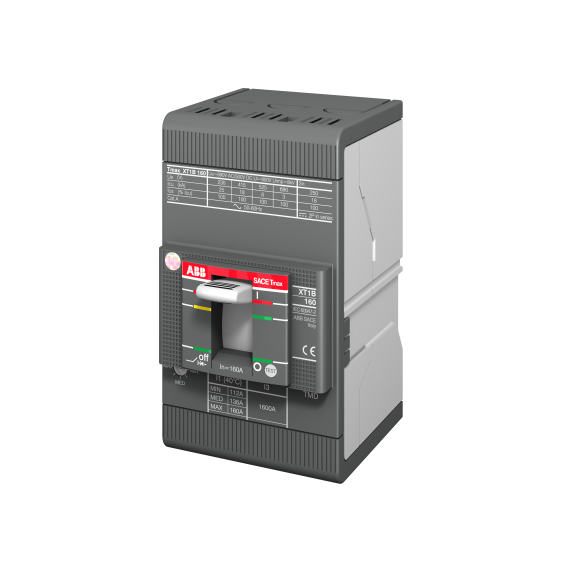

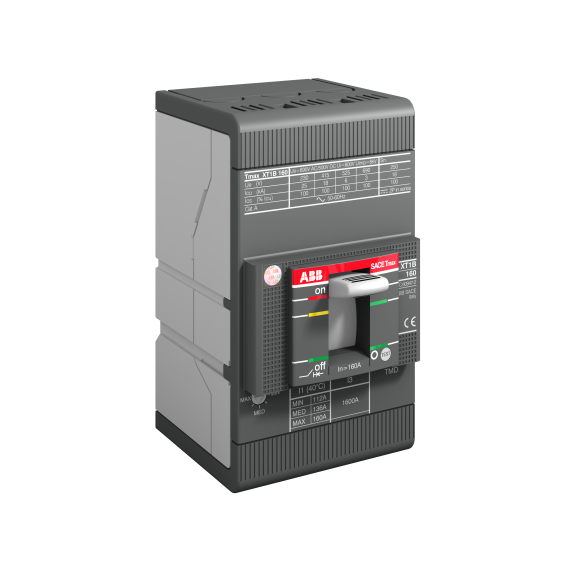

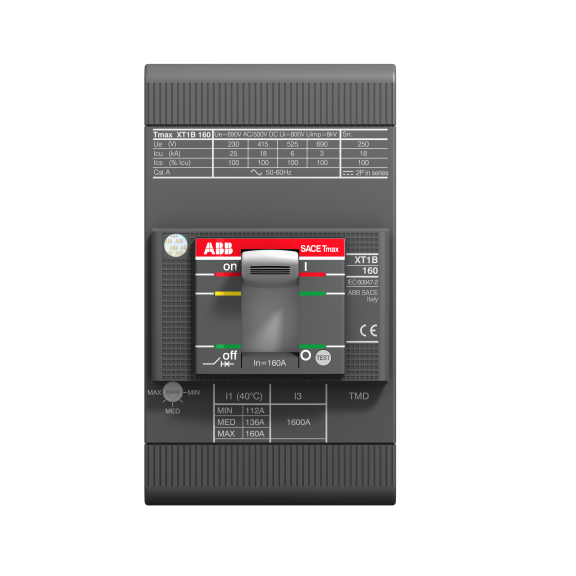

ABB 1SDA067454R1, Tmax XT, 112-160 Amper, 3 Kutuplu, 70 kA, Kompakt Şalter, XT1H 160, TMD, In=160A
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SDA067454R1
- Ean Barkodu: 8015644013486
8.818,97TL
27.559,28TL
KDV Hariç: 7.349,14TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | XT1H 160 TMD 160-1600 3p F F |
| ABB EcoSolutions | |
| ABB EcoSolutions | Yes |
| ABB Site Toplantı Grubu Atıkların Depolama Alanına İtmeyi Hedefleme | UL 2799 Zero Waste To Landfill Validation available |
| Ömrü Sonu Sökme Talimatları | 9AKK108468A2347 |
| Çevresel Ürün Beyanı(EPD) | 9AKK108468A1890 9AKK108468A7793 |
| Ürünün Geri Dönüşüm Oranı EN45555'e Göre | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 9AKK108466A1424 |
| REACH Beyanı | 9AKK108466A1425 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 9AKK108467A8326 |
| SCIP | 56dc0760-7ff8-4b75-9d5f-ff6578a7ed3c Italy (IT) |
| Basitleştirilmiş SCIP | d65a073f-8b77-4a74-8b58-32965c3e4860 Germany (DE) 032431e7-74c1-4792-a618-890afb488afd Finland (FI) 759ddca3-f82b-486e-9d91-8a4ac696e5ca Netherlands (NL) 65ab0103-2ace-4738-acbe-95c32de0526e Germany (DE) 223d7a88-9ca2-4e97-9649-92816c9bfb44 Denmark (DK) 961f5b8c-1737-4f67-bf05-00875b7af6de Germany (DE) 21006405-1824-441f-9c2a-04c9b4ac1707 Croatia (HR) e752daa2-db69-4347-896a-7bda393b97b3 Czech Republic (CZ) b32b48ce-95bb-4dcd-997a-6afebaf90ed7 Poland (PL) ad0a4092-d03b-4f8a-9ad7-45fd8259d9d6 Netherlands (NL) 52b5fc70-823c-4bd8-a02c-076430b0ab20 Netherlands (NL) f3ce143f-3064-4bae-8a81-cfdc1332b00e Estonia (EE) 20cd1985-c18e-46de-9200-5a04a94702af Greece (GR) 203b540d-e425-4d35-b603-dd9bfd5c11f4 Portugal (PT) 92288c75-e02b-4b98-b63d-6fa0ffc64b75 Bulgaria (BG) 00c65cf2-036f-49fc-b0ff-bc1a2eb9fbd6 Sweden (SE) e1334ad5-59c5-459a-a19c-95060f2efc11 Poland (PL) 1ed72d8b-a527-4b45-b124-da06f39c6701 France (FR) 0f2adc46-473e-492a-8631-f2dd234a8690 Sweden (SE) 096c9316-10f8-4376-b34c-0636d6ea80cf Poland (PL) 1eb1a804-3aa1-4052-9ecf-da33ed02f810 Norway (NO) 032431e7-74c1-4792-a618-890afb488afd Finland (FI) 759ddca3-f82b-486e-9d91-8a4ac696e5ca Netherlands (NL) 65ab0103-2ace-4738-acbe-95c32de0526e Germany (DE) 223d7a88-9ca2-4e97-9649-92816c9bfb44 Denmark (DK) 961f5b8c-1737-4f67-bf05-00875b7af6de Germany (DE) 21006405-1824-441f-9c2a-04c9b4ac1707 Croatia (HR) e752daa2-db69-4347-896a-7bda393b97b3 Czech Republic (CZ) b32b48ce-95bb-4dcd-997a-6afebaf90ed7 Poland (PL) ad0a4092-d03b-4f8a-9ad7-45fd8259d9d6 Netherlands (NL) 52b5fc70-823c-4bd8-a02c-076430b0ab20 Netherlands (NL) f3ce143f-3064-4bae-8a81-cfdc1332b00e Estonia (EE) 20cd1985-c18e-46de-9200-5a04a94702af Greece (GR) 203b540d-e425-4d35-b603-dd9bfd5c11f4 Portugal (PT) b2745396-555f-4736-be90-e25a589824d5 Germany (DE) 9421f1af-98fd-4bbd-9d6b-32df84de604c Germany (DE) b35f29c4-17e0-41a1-b10a-47bd10b86f1c France (FR) 2ec3fe12-2674-4236-81ad-8956b61a80f8 Netherlands (NL) 777d5fd9-66c1-4e6f-b231-1f7e13ce8d6c Spain (ES) 01d66fad-659d-4f78-9d03-c053635df01f Netherlands (NL) 92288c75-e02b-4b98-b63d-6fa0ffc64b75 Bulgaria (BG) 00c65cf2-036f-49fc-b0ff-bc1a2eb9fbd6 Sweden (SE) 01d66fad-659d-4f78-9d03-c053635df01f Netherlands (NL) e1334ad5-59c5-459a-a19c-95060f2efc11 Poland (PL) 1ed72d8b-a527-4b45-b124-da06f39c6701 France (FR) 0f2adc46-473e-492a-8631-f2dd234a8690 Sweden (SE) b2745396-555f-4736-be90-e25a589824d5 Germany (DE) 9421f1af-98fd-4bbd-9d6b-32df84de604c Germany (DE) b35f29c4-17e0-41a1-b10a-47bd10b86f1c France (FR) 2ec3fe12-2674-4236-81ad-8956b61a80f8 Netherlands (NL) 777d5fd9-66c1-4e6f-b231-1f7e13ce8d6c Spain (ES) 096c9316-10f8-4376-b34c-0636d6ea80cf Poland (PL) 1eb1a804-3aa1-4052-9ecf-da33ed02f810 Norway (NO) |
| Sipariş Düzeni | |
| Sipariş Kodu (ABD ve Kanada) | XT1HE3160AFF000XXX |
| Minimum Sipariş Miktarı | 1 piece |
| EAN | 8015644013486 |
| E-Numarası (Norveç) | 4379222 |
| Gümrük Tarifesi numarası | 85362090 |
| Boyutlar | |
| Ürün Net Genişliği | 76.2 mm |
| Ürün Net Yüksekliği | 130 mm |
| Ürün Net Derinlik / Uzunluk | 70 mm |
| Ürün Net Ağırlığı | 1.1 kg |
| Çevresel Uyumluluk | |
| Çevre Bilgileri | 9AKK108467A6707 |
| Teknik Özellikler | |
| Akım Tipi | AC/DC |
| Çoklu Sipariş | 1 piece |
| Açılış Zamanı | CB with SOR 30 ms CB with UVR 30 ms |
| Anma Akımı (In) | 160 A |
| Nominal Çalışma Gerilimi | 690 V AC 500 V DC |
| Nominal Anlık Kısa Devre Akımı Ayarı (Ii) | 1600 A |
| Nominal Frekans (f) | 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Anma Yalıtım Gerilimi (Ui) | 800 V |
| Kutup Sayısı | 3P |
| Anma Gerilimi (Ur) | 690 V |
| Elektriksel Dayanıklılık | 120 cycles per hour 8000 cycle |
| Ayar Aralığı | 112...160 A |
| Anma Servis Kısa Devre Kesme Kapasitesi (Ics) | (220 V AC) 80 kA (230 V AC) 80 kA (240 V AC) 80 kA (380 V AC) 52.5 kA (415 V AC) 37.5 kA (440 V AC) 32.5 kA (500 V AC) 25 kA (525 V AC) 17.5 kA (690 V AC) 5 kA (250 V DC) 2 Poles in Series 52.5 kA (500 V DC) 3 Poles in Series 52.5 kA |
| Güç Kaybı | at Rated Operating Conditions per Pole 15 W |
| Mekanik Dayanıklılık | 240 cycles per hour 25000 cycle |
| Nominal Nihai Kısa Devre Kesme Kapasitesi (Icu) | (220 V AC) 100 kA (230 V AC) 100 kA (240 V AC) 100 kA (380 V AC) 70 kA (415 V AC) 70 kA (440 V AC) 65 kA (500 V AC) 50 kA (525 V AC) 35 kA (690 V AC) 10 kA (250 V DC) 2 Poles in Series 70 kA (500 V DC) 3 Poles in Series 70 kA |
| Anma Kesintisiz Akım (Iu) | 160 A |
| Standartlar | IEC60947-2 |
| Serbest Bırakma | TMD |
| Yayın Türü | TM |
| Kısa Devre Performans Seviyesi | H |
| Bağlantı Kapasitesi Ana Devre | Busbar 45.5 ... 80 mm² |
| Alt Tür | XT1 |
| Terminalli Bağlantı Tipi | Front |
| Sıkma Torku | 6 N·m |
| Tavsiye Edilen Tornavida | Main Circuit M6 |
| Terminal Türü | Bolt |
| Ek Bilgiler | |
| Bağlantı Yapılacak Devre Kesici Türü | Power Distribution |
| Ürün Ana Türü | SACE Tmax XT |
| Ürün Adı | Moulded Case Circuit Breaker |
| Ürün Türü | Automatic Circuit Breaker |
| Versiyon | F |
| CAD Boyutsal Çizim | 1SDH001295R0008 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 128 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 143 mm |
| Paket Seviye 1 Yükseklik | 135 mm |
| Paket Seviye 1 Brüt Ağırlık | 1.18 kg |
| Paket Düzey 1 EAN | 8015644013486 |
| Sertifikalar ve Beyanlar | |
| ATEX Sertifikası | No certification needed |
| Veri Sayfası, Teknik Bilgi | 1SDC210100D0206 1SDC210099D0206 |
| CE Uygunluk Beyanı | 9AKK106713A5532 |
| Talimatlar ve Kılavuzlar | 1SDH000719R0001 |
| VDE Sertifikası | No certification needed |
| Mekanik Çizimler | 1SDH000719R0100 |
| Bağlantı Şeması | 1SDM000068R0001 |
| GL Sertifikası | 1SDL000163R0103 |
| Boyut Şeması | 1SDH000719R0100 |
| UL Sertifikası | No certification needed |
| LR Sertifikası | 1SDL000163R0100 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.1 : 27370409 |
| UNSPSC | 39120000 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
