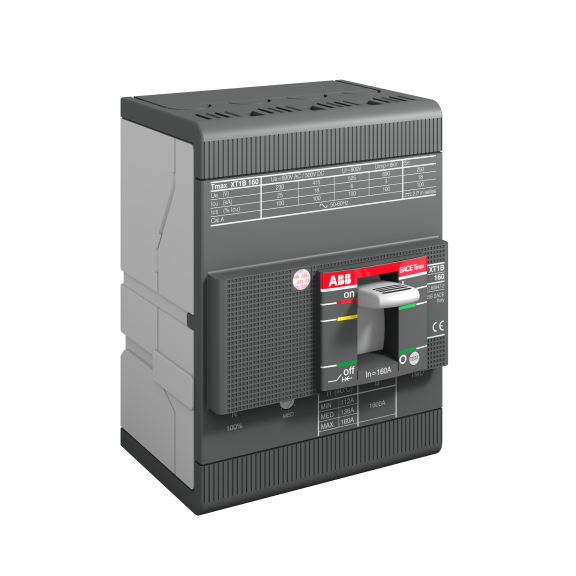

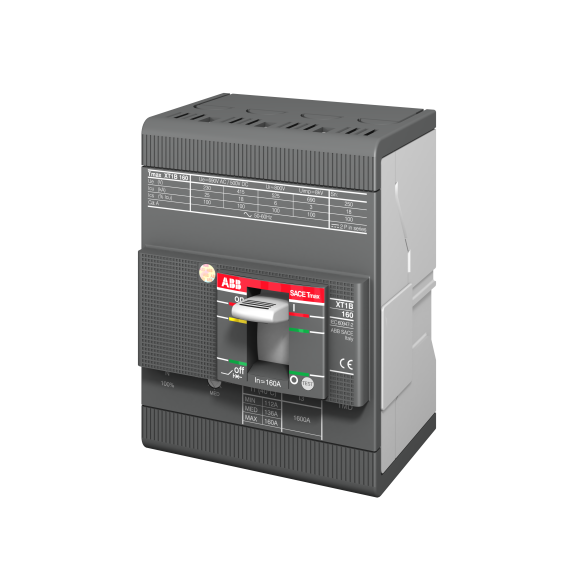

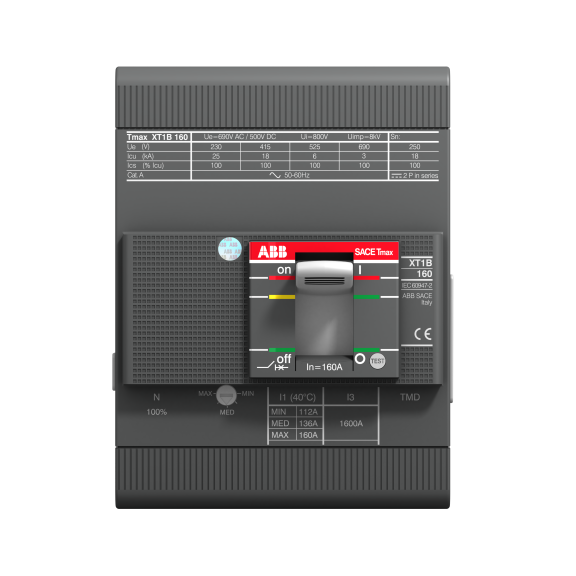

ABB 1SDA067464R1, Tmax XT, 112-160 Amper, 4 Kutuplu, 70 kA, Kompakt Şalter, XT1H 160, TMD, In=160A, 4p

ABB 1SDA067464R1, Tmax XT, 112-160 Amper, 4 Kutuplu, 70 kA, Kompakt Şalter, XT1H 160, TMD, In=160A, 4p
ABB 1SDA067464R1, Tmax XT, 112-160 Amper, 4 Kutuplu, 70 kA, Kompakt Şalter, XT1H 160, TMD, In=160A, 4p
ABB 1SDA067464R1, Tmax XT, 112-160 Amper, 4 Kutuplu, 70 kA, Kompakt Şalter, XT1H 160, TMD, In=160A, 4p
%68 İndirim Stok Sorunuz
ABB 1SDA067464R1, Tmax XT, 112-160 Amper, 4 Kutuplu, 70 kA, Kompakt Şalter, XT1H 160, TMD, In=160A, 4p
ABB 1SDA067464R1, Tmax XT, 112-160 Amper, 4 Kutuplu, 70 kA, Kompakt Şalter, XT1H 160, TMD, In=160A, 4p
ABB 1SDA067464R1, Tmax XT, 112-160 Amper, 4 Kutuplu, 70 kA, Kompakt Şalter, XT1H 160, TMD, In=160A, 4p
ABB 1SDA067464R1, Tmax XT, 112-160 Amper, 4 Kutuplu, 70 kA, Kompakt Şalter, XT1H 160, TMD, In=160A, 4p
  • Stok Durumu: Stok Sorunuz
  • Marka: ABB
  • Ürün Kodu: 1SDA067464R1
  • Ean Barkodu: 8015644695248
0 yorum yapılmış. / Sizde Yorum Yapın!
16.228,66TL
50.714,56TL
KDV Hariç: 13.523,88TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
Temel Özellikler
Üretici Ürün Adı XT1H 160 TMD 160-1600 4p F F InN=100%
ABB EcoSolutions
ABB EcoSolutions Yes
ABB Site Toplantı Grubu Atıkların Depolama Alanına İtmeyi Hedefleme UL 2799 Zero Waste To Landfill Validation available
Ömrü Sonu Sökme Talimatları 9AKK108468A2347
Çevresel Ürün Beyanı(EPD) 9AKK108468A1890
9AKK108468A7793
Ürünün Geri Dönüşüm Oranı EN45555'e Göre Design for Closing Resource Loops - Standard EN45555 - 55.9 %
Malzeme Uyumluluğu
RoHS Bilgileri 9AKK108466A1424
REACH Beyanı 9AKK108466A1425
RoHS Durumu Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Çatışmalı Mineraller Raporlama Şablonu (CMRT) 9AKK108467A5658
Toksik Maddeler Kontrol Yasası - TSCA 9AKK108467A8326
Sipariş Düzeni
Sipariş Kodu (ABD ve Kanada) XT1HE4160AFF000XXX
Minimum Sipariş Miktarı 1 piece
EAN 8015644695248
E-Numarası (Norveç) 4379251
Gümrük Tarifesi numarası 85362090
Boyutlar
Ürün Net Genişliği 101.6 mm
Ürün Net Yüksekliği 130 mm
Ürün Net Derinlik / Uzunluk 70 mm
Ürün Net Ağırlığı 1.4 kg
Çevresel Uyumluluk
Çevre Bilgileri 9AKK108467A6707
Teknik Özellikler
Akım Tipi AC/DC
Çoklu Sipariş 1 piece
Açılış Zamanı CB with SOR 30 ms
CB with UVR 30 ms
Anma Akımı (In) 160 A
Nominal Çalışma Gerilimi 690 V AC
500 V DC
Nominal Anlık Kısa Devre Akımı Ayarı (Ii) 1600 A
Nominal Frekans (f) 50 / 60 Hz
Anma Darbe Dayanım Gerilimi (Uimp) 8 kV
Anma Yalıtım Gerilimi (Ui) 800 V
Kutup Sayısı 4P
Anma Gerilimi (Ur) 690 V
Elektriksel Dayanıklılık 120 cycles per hour
8000 cycle
Ayar Aralığı 112...160 A
Anma Servis Kısa Devre Kesme Kapasitesi (Ics) (220 V AC) 80 kA
(230 V AC) 80 kA
(240 V AC) 80 kA
(380 V AC) 52.5 kA
(415 V AC) 37.5 kA
(440 V AC) 32.5 kA
(500 V AC) 25 kA
(525 V AC) 17.5 kA
(690 V AC) 5 kA
(250 V DC) 2 Poles in Series 52.5 kA
(500 V DC) 3 Poles in Series 52.5 kA
Güç Kaybı at Rated Operating Conditions per Pole 15 W
Mekanik Dayanıklılık 240 cycles per hour
25000 cycle
Nominal Nihai Kısa Devre Kesme Kapasitesi (Icu) (220 V AC) 100 kA
(230 V AC) 100 kA
(240 V AC) 100 kA
(380 V AC) 70 kA
(415 V AC) 70 kA
(440 V AC) 65 kA
(500 V AC) 50 kA
(525 V AC) 35 kA
(690 V AC) 10 kA
(250 V DC) 2 Poles in Series 70 kA
(500 V DC) 3 Poles in Series 70 kA
Anma Kesintisiz Akım (Iu) 160 A
Standartlar IEC60947-2
Serbest Bırakma TMD
Yayın Türü TM
Kısa Devre Performans Seviyesi H
Bağlantı Kapasitesi Ana Devre Busbar 45.5 ... 80 mm²
Alt Tür XT1
Terminalli Bağlantı Tipi Front
Sıkma Torku 6 N·m
Tavsiye Edilen Tornavida Main Circuit M6
Terminal Türü Bolt
Ek Bilgiler
Bağlantı Yapılacak Devre Kesici Türü Power Distribution
Ürün Ana Türü SACE Tmax XT
Ürün Adı Moulded Case Circuit Breaker
Ürün Türü Automatic Circuit Breaker
Versiyon F
CAD Boyutsal Çizim 1SDH001295R0080
Konteyner Bilgileri
Paket Seviye 1 Birimler box 1 piece
Paket Düzey 1 Genişlik 128 mm
Paket Seviye 1 Derinlik / Uzunluk 143 mm
Paket Seviye 1 Yükseklik 135 mm
Paket Seviye 1 Brüt Ağırlık 1.58 kg
Paket Düzey 1 EAN 8015644695248
Sertifikalar ve Beyanlar
ATEX Sertifikası No certification needed
Veri Sayfası, Teknik Bilgi 1SDC210100D0206
1SDC210099D0206
CE Uygunluk Beyanı 9AKK106713A5532
Talimatlar ve Kılavuzlar 1SDH000719R0001
VDE Sertifikası No certification needed
Mekanik Çizimler 1SDH000719R0100
Bağlantı Şeması 1SDM000068R0001
GL Sertifikası 1SDL000163R0103
Boyut Şeması 1SDH000719R0100
UL Sertifikası No certification needed
LR Sertifikası 1SDL000163R0100
Dış Sınıflandırmalar ve Standartlar
ETIM 8 EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 9 EC000228 - Power circuit-breaker for trafo/generator/installation protection
Nesne Sınıflandırma Kodu Q
eSınıf V11.1 : 27370409
UNSPSC 39120000
AEEE Kategorisi 5. Small Equipment (No External Dimension More Than 50 cm)
