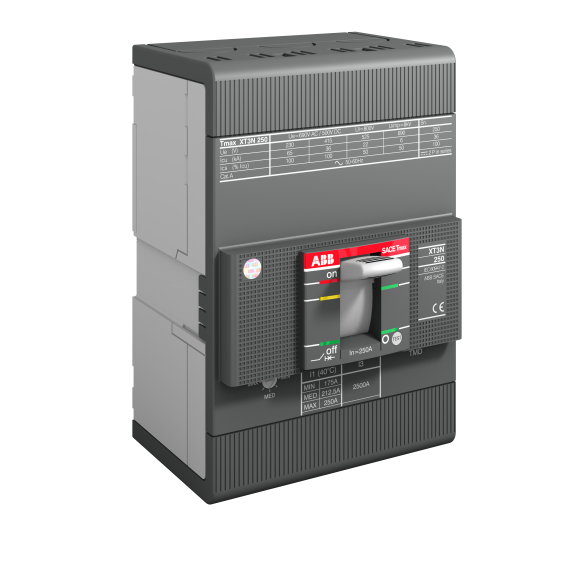

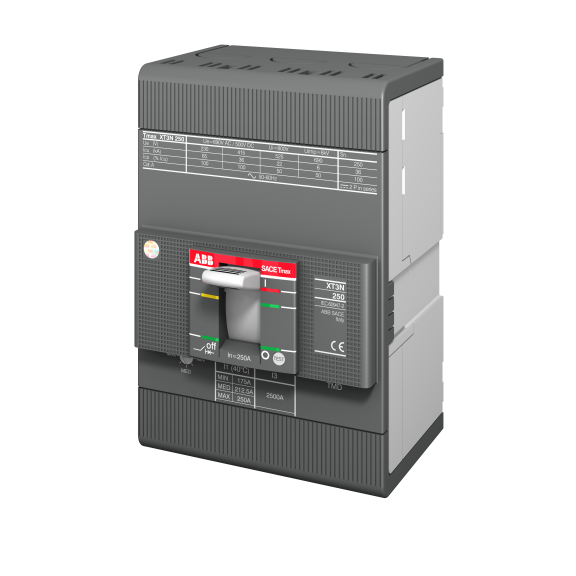

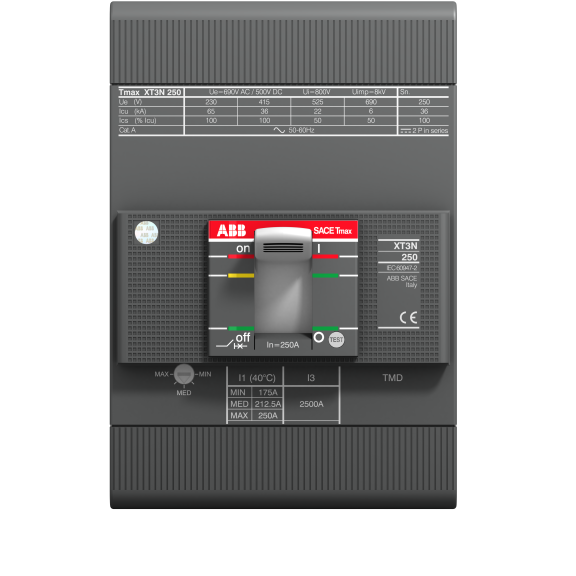

ABB 1SDA068059R1, Tmax XT, 175-250 Amper, 3 Kutuplu, 36 kA, Kompakt Şalter, XT3N 250, TMD, In=250A
- Stok Durumu: 2
- Marka: ABB
- Ürün Kodu: 1SDA068059R1
- Ean Barkodu: 8015644019303
6.041,80TL
30.209,00TL
KDV Hariç: 5.034,83TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | XT3N 250 TMD 250-2500 3p F F |
| ABB EcoSolutions | |
| ABB EcoSolutions | Yes |
| ABB Site Toplantı Grubu Atıkların Depolama Alanına İtmeyi Hedefleme | UL 2799 Zero Waste To Landfill Validation available |
| Ömrü Sonu Sökme Talimatları | 9AKK108468A2350 |
| Çevresel Ürün Beyanı(EPD) | 9AKK108468A2294 9AKK108468A7794 |
| Ürünün Geri Dönüşüm Oranı EN45555'e Göre | Design for Closing Resource Loops - Standard EN45555 - 56.6 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 9AKK108466A1424 |
| REACH Beyanı | 9AKK108466A1425 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 9AKK108467A8326 |
| SCIP | 6e02ed7f-17b7-4341-9a54-addfe501266a Italy (IT) |
| Basitleştirilmiş SCIP | c67c1509-1fb8-4452-a702-0b07f01fbbec Germany (DE) d4f45baa-ea21-4c9e-9189-1b75dc080893 Spain (ES) dd18c2d5-d07c-4f4a-9537-929096aa340a Netherlands (NL) c2c064b4-68e9-444e-b795-3162405604d5 Netherlands (NL) 7f17ec9d-7631-4488-b853-4de4c94aa81c Germany (DE) e4d6c1d5-5cd1-4ae7-9434-ae519f839247 Sweden (SE) f2253e3c-e8cf-43e9-ad91-7006b1eda1a3 Denmark (DK) 7a06855e-fdcd-42a1-adb4-7a036b2aa2fd Germany (DE) c4c4a8ef-9791-4d17-9b97-88c358732875 Poland (PL) 68e4f3ad-03c4-47f8-9732-c2c181bb6d26 Norway (NO) 0e4638d5-976e-49c6-b94a-430e73f5e716 Finland (FI) 26af04db-d477-408d-b429-c27e7a32b1a8 Netherlands (NL) c7169fb9-353e-4ad1-a7b9-f55758d503ba Croatia (HR) 9690de18-268a-4812-a2e9-4cfc22c37060 Czech Republic (CZ) 73a45bca-2680-4dd9-9d08-e5d52bef7b1a Poland (PL) 4fdf049f-4055-437f-b00c-732b3a20971e Netherlands (NL) 016b2e28-6f0e-43af-991e-8acac3433e5b Estonia (EE) ecb4b84a-ea71-4e87-8f8e-c9095f385895 Greece (GR) c11f564b-92ab-437b-8c0b-66c533b18139 Portugal (PT) c9c2a2c8-b424-42d1-b418-62bc7e3336c2 Bulgaria (BG) f17b83a9-6cf5-4ed8-9a8a-ad5bf35821ca Sweden (SE) 338fe678-9ff9-475b-b4c5-488832a7dc4a Poland (PL) 2ecaed7e-730d-48c1-95f8-4f5d8dbb6f04 France (FR) 854d4adb-7062-4e49-9888-eba42ff7a55f Germany (DE) fe453ba5-5af8-4dd1-829f-e48ec3218a3b Germany (DE) e9f8710e-d4ea-4b03-8e77-b1e789d499f6 France (FR) 228278be-3f3c-4121-ab92-d00b43371275 Netherlands (NL) |
| Sipariş Düzeni | |
| Sipariş Kodu (ABD ve Kanada) | XT3NE3250AFF000XXX |
| Minimum Sipariş Miktarı | 1 piece |
| EAN | 8015644019303 |
| E-Numarası (Finlandiya) | 3641005 |
| E-Numarası (Norveç) | 4309663 |
| Gümrük Tarifesi numarası | 85362090 |
| E-Numarası (İsveç) | 3182434 |
| Boyutlar | |
| Ürün Net Genişliği | 105 mm |
| Ürün Net Yüksekliği | 150 mm |
| Ürün Net Derinlik / Uzunluk | 70 mm |
| Ürün Net Ağırlığı | 1.7 kg |
| Çevresel Uyumluluk | |
| Çevre Bilgileri | 9AKK108467A6707 |
| Teknik Özellikler | |
| Akım Tipi | AC/DC |
| Çoklu Sipariş | 1 piece |
| Açılış Zamanı | CB with SOR 30 ms CB with UVR 30 ms |
| Anma Akımı (In) | 250 A |
| Nominal Çalışma Gerilimi | 690 V AC 500 V DC |
| Nominal Anlık Kısa Devre Akımı Ayarı (Ii) | 2500 A |
| Nominal Frekans (f) | 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Anma Yalıtım Gerilimi (Ui) | 800 V |
| Kutup Sayısı | 3P |
| Anma Gerilimi (Ur) | 690 V |
| Elektriksel Dayanıklılık | 120 cycles per hour 8000 cycle |
| Ayar Aralığı | 175...250 A |
| Anma Servis Kısa Devre Kesme Kapasitesi (Ics) | (220 V AC) 50 kA (230 V AC) 50 kA (240 V AC) 50 kA (380 V AC) 27 kA (415 V AC) 36 kA (440 V AC) 19 kA (500 V AC) 15 kA (525 V AC) 9.75 kA (690 V AC) 3.75 kA (250 V DC) 2 Poles in Series 36 kA (500 V DC) 3 Poles in Series 50 kA |
| Güç Kaybı | at Rated Operating Conditions per Pole 17.8 W |
| Mekanik Dayanıklılık | 240 cycles per hour 25000 cycle |
| Nominal Nihai Kısa Devre Kesme Kapasitesi (Icu) | (220 V AC) 50 kA (230 V AC) 50 kA (240 V AC) 50 kA (380 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 36 kA (500 V AC) 20 kA (525 V AC) 13 kA (690 V AC) 5 kA (250 V DC) 2 Poles in Series 36 kA (500 V DC) 3 Poles in Series 50 kA |
| Anma Kesintisiz Akım (Iu) | 250 A |
| Standartlar | IEC60947-2 |
| Serbest Bırakma | TMD |
| Yayın Türü | TM |
| Kısa Devre Performans Seviyesi | N |
| Bağlantı Kapasitesi Ana Devre | Busbar 85..192 mm² |
| Alt Tür | XT3 |
| Terminalli Bağlantı Tipi | Front |
| Sıkma Torku | 8 N·m |
| Tavsiye Edilen Tornavida | Main Circuit M8 |
| Terminal Türü | Bolt |
| Ek Bilgiler | |
| Marka / Etiket | ABB |
| Bağlantı Yapılacak Devre Kesici Türü | Power Distribution |
| Ürün Ana Türü | SACE Tmax XT |
| Ürün Adı | Moulded Case Circuit Breaker |
| Ürün Türü | Automatic Circuit Breaker |
| Versiyon | F |
| CAD Boyutsal Çizim | 1SDH001295R0409 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 155 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 155 mm |
| Paket Seviye 1 Yükseklik | 190 mm |
| Paket Seviye 1 Brüt Ağırlık | 1.73 kg |
| Paket Düzey 1 EAN | 8015644019303 |
| Paket Seviye 2 EAN | 8015644019303 |
| Sertifikalar ve Beyanlar | |
| ATEX Sertifikası | No certification needed |
| ABS Sertifikası | 1SDL000163R0109 |
| Veri Sayfası, Teknik Bilgi | 1SDC210100D0206 1SDC210099D0206 |
| CB Sertifikası | 9AKK106713A2844 |
| BV Sertifikası | 1SDL000163R0099 |
| CE Uygunluk Beyanı | 9AKK106713A5530 |
| CQC Sertifikası | CQC2013010307638938 CQC2013010307650261 CQC2018010307082339 |
| Uygunluk Beyanı - CCC | 9AKK108466A7756 2020980307003310 2020980307003402 |
| I²t Karakteristiği | 1SDC210099D0206 |
| Talimatlar ve Kılavuzlar | 1SDH000720R0001 |
| VDE Sertifikası | No certification needed |
| Mekanik Çizimler | 1SDH000720R0100 |
| Bağlantı Şeması | 1SDM000068R0001 |
| DNV GL Sertifikası | 1SDL000163R0096 |
| GL Sertifikası | 1SDL000163R0094 |
| Boyut Şeması | 1SDH000720R0100 |
| UL Sertifikası | 1SDL000163R0113 |
| EAC Sertifikası (Eurasian Conformity Certificate) | 9AKK10103A1027 |
| KC Sertifikası | SW05006-15010 |
| LR Sertifikası | 1SDL000163R0100 |
| RINA Sertifikası | 1SDL000163R0098 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.1 : 27370409 |
| UNSPSC | 39120000 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
