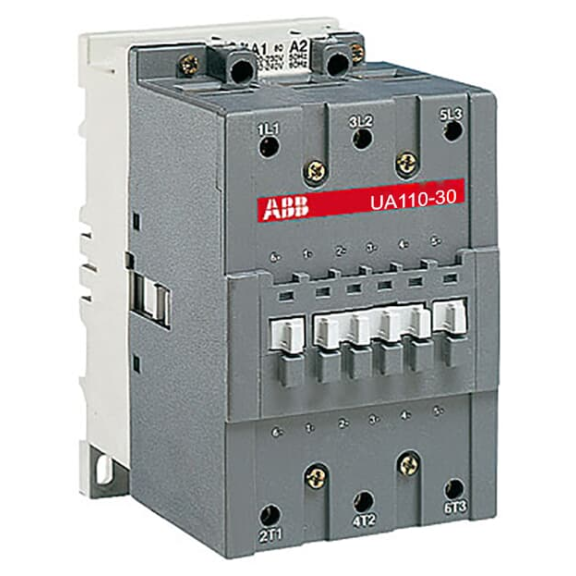

ABB 1SFL451024R8600, UA 110-30-00 RA, UA Serisi, 80 kVar, Kompanzasyon Kontaktörü, 400-415 Volt AC

ABB 1SFL451024R8600, UA 110-30-00 RA, UA Serisi, 80 kVar, Kompanzasyon Kontaktörü, 400-415 Volt AC
Stok Sorunuz
ABB 1SFL451024R8600, UA 110-30-00 RA, UA Serisi, 80 kVar, Kompanzasyon Kontaktörü, 400-415 Volt AC
  • Stok Durumu: Stok Sorunuz
  • Marka: ABB
  • Ürün Kodu: 1SFL451024R8600
  • Ean Barkodu: 7320500260876
0 yorum yapılmış. / Sizde Yorum Yapın!
0,00TL
KDV Hariç: 0,00TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
Temel Özellikler
Üretici Ürün Adı UA110-30-00RA 400-415V 50Hz Contactor
Malzeme Uyumluluğu
RoHS Bilgileri 2CMT2021-006277
REACH Beyanı 2CMT2021-006202
RoHS Durumu Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Çatışmalı Mineraller Raporlama Şablonu (CMRT) 9AKK108467A5658
Toksik Maddeler Kontrol Yasası - TSCA 2CMT2023-006525
AEEE Kategorisi 5. Small Equipment (No External Dimension More Than 50 cm)
AEEE B2C / B2B Business To Business
Sipariş Düzeni
Minimum Sipariş Miktarı 1 piece
Gümrük Tarifesi numarası 85364900
Boyutlar
Ürün Net Genişliği 90 mm
Ürün Net Yüksekliği 170 mm
Ürün Net Derinlik / Uzunluk 155.6 mm
Ürün Net Ağırlığı 1.8 kg
Çevresel Uyumluluk
Ortam Hava Sıcaklığı Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
İzin Verilen Maksimum Çalışma Rakımı Without Derating 3000 m
Şoka Karşı Direnç(IEC 60068-2-27) Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: A 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: A 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: B1 15 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C1 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C2 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B1 5 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B2 15 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C1 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C2 20 g
Teknik Özellikler
Ana Kontak Sayısı NO 3
Ana Kontak Sayısı NC 0
Yardımcı Kontak Sayısı NO 0
Yardımcı Kontak Sayısı NC 0
Konvansiyonel Serbest Hava Termal Akımı (Ith) acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 160 A
Nominal Çalışma Gerilimi Main Circuit 1000 V
Nominal Frekans (f) Main Circuit 50 Hz
Anma Darbe Dayanım Gerilimi (Uimp) Main Circuit 8 kV
Anma Yalıtım Gerilimi (Ui) acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
acc. to UL/CSA 600 V
Kutup Sayısı 3P
Anma Çalışma Akımı AC-1 (Ie) (690 V) 40 °C 160 A
(690 V) 55 °C 145 A
(690 V) 60 °C 145 A
(690 V) 70 °C 130 A
Anma Çalışma Akımı AC-3 (Ie) (415 V) 55 °C 110 A
(440 V) 55 °C 100 A
(500 V) 55 °C 100 A
(690 V) 55 °C 82 A
(1000 V) 55 °C 30 A
(380 / 400 V) 55 °C 110 A
(220 / 230 / 240 V) 55 °C 110 A
Anma Çalışma Gücü AC-6b (Pe) (230 / 240 V) 40 °C, 50 / 60 Hz 45 kvar
(230 / 240 V) 55 °C, 50 / 60 Hz 40 kvar
(230 / 240 V) 70 °C, 50 / 60 Hz 35 kvar
(400 / 415 V) 40 °C, 50 / 60 Hz 80 kvar
(400 / 415 V) 70 °C, 50 / 60 Hz 60 kvar
(400 / 415 V) 55 °C, 50 / 60 Hz 70 kvar
(440 V) 40 °C, 50 / 60 Hz 85 kvar
(440 V) 55 °C, 50 / 60 Hz 75 kvar
(440 V) 70 °C, 50 / 60 Hz 70 kvar
(500 / 550 V), 40 °C, 50 / 60 Hz 95 kvar
(500 / 550 V) 55 °C, 50 / 60 Hz 82 kvar
(500 / 550 V) 70 °C, 50 / 60 Hz 78 kvar
(690 V) 40 °C, 50 / 60 Hz 130 kvar
(690 V) 55 °C, 50 / 60 Hz 110 kvar
(690 V) 70 °C, 50 / 60 Hz 100 kvar
Güç Kaybı at Rated Operating Conditions per Pole 7.5 W
Mekanik Dayanıklılık 10 million
Maksimum Kesme Kapasitesi cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1160 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 800 A
Anma Kesme Kapasitesi AC-3 8 x Ie AC-3
Koruma Derecesi acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Anma Yapma Kapasitesi AC-3 10 x Ie AC-3
Maksimum Elektriksel Anahtarlama Sıklığı (AC-1) 300 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 300 cycles per hour
Nominal Kontrol Devresi Gerilimi (Uc) 50 Hz 400 ... 415 V
60 Hz 415 ... 440 V
Maksimum Mekanik Anahtarlama Sıklığı 3600 cycles per hour
Bağlantı Kapasitesi Ana Devre Bar 30 mm²
Flexible with Cable End 2 x 6 ... 35 mm²
Rigid 2 x 6 ... 65 mm²
Bobin Çalışma Sınırları (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Bağlantı Kapasitesi Yardımcı Devre Flexible with Ferrule 2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
Flexible 2x0.75 ... 2.5 mm²
Solid 2 x 1 ... 4 mm²
Stranded 2 x 1 .... 4 mm²
Sıkma Torku Main Circuit 8 N·m
Çalışma Zamanı Between Coil De-energization and NC Contact Closing 7 ... 15 ms
Between Coil Energization and NO Contact Closing 10 ... 25 ms
Bobin Tüketimi Holding at Max. Rated Control Circuit Voltage 50 Hz 22 V·A
Holding at Max. Rated Control Circuit Voltage 60 Hz 26 V·A
Pull-in at Max. Rated Control Circuit Voltage 50 Hz 350 V·A
Pull-in at Max. Rated Control Circuit Voltage 60 Hz 450 V·A
Terminal Türü Cable Clamp
Bağlantı Kapasitesi Bar 30 mm²
Flexible with Cable End 2 x 6 ... 35 mm²
Rigid 2 x 6 ... 65 mm²
Bağlantı Terminalleri (Açık Pozisyonda Teslim Edilir) Ana Kutuplar M8 hexagon socket screw with single connector
Ürün Adı Block Contactor
Popüler İndirmeler
Veri Sayfası, Teknik Bilgi 1SBC100214C0202
Talimatlar ve Kılavuzlar 5309660-60
CAD Boyutsal Çizim 2CDC001079B0201
Konteyner Bilgileri
Paket Seviye 1 Birimler box 1 piece
Paket Düzey 1 Genişlik 170 mm
Paket Seviye 1 Derinlik / Uzunluk 140 mm
Paket Seviye 1 Yükseklik 170 mm
Paket Seviye 1 Brüt Ağırlık 2 kg
Paket Düzey 1 EAN 7320500260876
UL/CSA Teknik Standartlarına Uygunluk
Maksimum Çalışma Gerilimi UL/CSA Main Circuit 600 V
Sertifikalar ve Beyanlar
CB Sertifikası CB_CN64637
cULus Sertifikası 20160916- E36588
CE Uygunluk Beyanı 2CMT2015-005436
Uygunluk Beyanı - UKCA 2CMT2020-006118
Dış Sınıflandırmalar ve Standartlar
ETIM 8 EC001079 - Capacitor contactor
ETIM 9 EC001079 - Capacitor contactor
ETIM 7 EC001079 - Capacitor contactor
Nesne Sınıflandırma Kodu Q
eSınıf V11.0 : 27371006
UNSPSC 39121529
IDEA Granüler Kategori Kodu (IGCC) 4756 >> Capacitor magnet contactor
