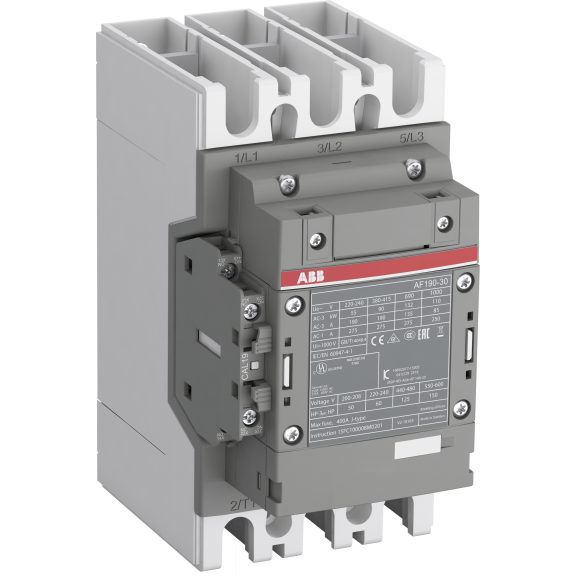

ABB 1SFL487002R1111, AF190-30-11, AF Serisi, 190 Amper, 90 kW, 3 Kutuplu, Kontaktör, 24-60 Volt AC/DC, 1NA+1NK
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SFL487002R1111
- Ean Barkodu: 7320500480410
26.023,32TL
74.352,35TL
KDV Hariç: 21.686,10TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | AF190-30-11-11 Contactor |
| ABB EcoSolutions | |
| ABB EcoSolutions | Yes |
| ABB Site Toplantı Grubu Atıkların Depolama Alanına İtmeyi Hedefleme | Non-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility |
| Ömrü Sonu Sökme Talimatları | 1SFC100112M0001 |
| Çevresel Ürün Beyanı(EPD) | 1SFC100095D0201 2TFP200018A1001 |
| Ürünün Geri Dönüşüm Oranı EN45555'e Göre | Design for Closing Resource Loops - Standard EN45555 - 79.2 % |
| Müşteriler için İyileştirilmiş Enerji Verimliliği | Product Efficiency - Product requires less energy to operate compared to similar product on market or older products from the same line |
| Üründeki Sürdürülebilir Malzeme İçeriği | Recycled Metal - 35 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 2CMT2021-006277 |
| REACH Beyanı | 2CMT2021-006202 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006525 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Gümrük Tarifesi numarası | 85364900 |
| Boyutlar | |
| Ürün Net Genişliği | 105 mm |
| Ürün Net Yüksekliği | 196 mm |
| Ürün Net Derinlik / Uzunluk | 152 mm |
| Ürün Net Ağırlığı | 2.4 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C Close to Contactor for Storage -40 ... 70 °C |
| İzin Verilen Maksimum Çalışma Rakımı | Without Derating 3000 m |
| Teknik Özellikler | |
| Ana Kontak Sayısı NO | 3 |
| Ana Kontak Sayısı NC | 0 |
| Yardımcı Kontak Sayısı NO | 1 |
| Yardımcı Kontak Sayısı NC | 1 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 275 A |
| Nominal Çalışma Gerilimi | Main Circuit 1000 V |
| Nominal Frekans (f) | Main Circuit 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | Main Circuit 8 kV |
| Anma Yalıtım Gerilimi (Ui) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V acc. to UL/CSA 1000 V |
| Kutup Sayısı | 3P |
| Anma Çalışma Akımı AC-1 (Ie) | (1000 V) 40 °C 250 A (1000 V) 55 °C 225 A (1000 V) 60 °C 225 A (1000 V) 70 °C 185 A (690 V) 40 °C 275 A (690 V) 55 °C 250 A (690 V) 60 °C 250 A (690 V) 70 °C 200 A |
| Anma Çalışma Akımı AC-3 (Ie) | (415 V) 55 °C 190 A (440 V) 55 °C 190 A (500 V) 55 °C 156 A (690 V) 55 °C 135 A (1000 V) 55 °C 85 A (380 / 400 V) 55 °C 190 A (220 / 230 / 240 V) 55 °C 190 A |
| Nominal Çalışma Akımı AC-3e (Ie) | (415 V) 60 °C 190 A (440 V) 60 °C 190 A (500 V) 60 °C 135 A (690 V) 60 °C 135 A (1000 V) 60 °C 85 A (380 / 400 V) 60 °C 190 A (220 / 230 / 240 V) 60 °C 190 A |
| Güç Kaybı | at Rated Operating Conditions per Pole 7 W |
| Mekanik Dayanıklılık | 5 million |
| Nominal Çalışma Gücü AC-3e (Pe) | (415 V) 90 kW (440 V) 110 kW (500 V) 110 kW (690 V) 132 kW (1000 V) 110 kW (380 / 400 V) 90 kW (220 / 230 / 240 V) 55 kW |
| Anma Çalışma Gücü AC-3 (Pe) | (415 V) 90 kW (440 V) 110 kW (500 V) 110 kW (690 V) 132 kW (1000 V) 110 kW (380 / 400 V) 90 kW (220 / 230 / 240 V) 55 kW |
| Nominal Çalışma Akımı DC-1 (Ie) | (110 V) 2 Poles in Series, 40 °C 250 A (220 V) 3 Poles in Series, 40 °C 250 A |
| Nominal Çalışma Akımı DC-3 (Ie) | (110 V) 2 Poles in Series, 40 °C 250 A (220 V) 3 Poles in Series, 40 °C 250 A |
| Nominal Çalışma Akımı DC-5 (Ie) | (110 V) 2 Poles in Series, 40 °C 250 A (220 V) 3 Poles in Series, 40 °C 250 A |
| Maksimum Kesme Kapasitesi | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 3300 A cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 2200 A |
| Anma Kesme Kapasitesi AC-3 | 8 x Ie AC-3 |
| Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 1520 A at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 275 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 621 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1900 A at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 878 A |
| Koruma Derecesi | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00 |
| Kısa Devre Koruyucu Cihazlar | gG Type Fuses 355 A |
| Anma Yapma Kapasitesi AC-3 | 10 x Ie AC-3 |
| Maksimum Elektriksel Anahtarlama Sıklığı | (AC-1) 300 cycles per hour (AC-2 / AC-4) 150 cycles per hour (AC-3) 300 cycles per hour |
| Anma Kesme Kapasitesi AC-3e | 8.5 x Ie AC-3e |
| Nominal Kontrol Devresi Gerilimi (Uc) | 50 Hz 24 ... 60 V 60 Hz 24 ... 60 V DC Operation 20 ... 60 V |
| Maksimum Mekanik Anahtarlama Sıklığı | 300 cycles per hour |
| Anma Açma Kapasitesi AC-3e | 12 x Ie AC-3e |
| Bağlantı Kapasitesi Ana Devre | Flexible 2 x 50 ... 95 mm² Rigid Al-Cable 1 x 95 ... 185 mm² Rigid Cu-Cable 2 x 50 ... 120 mm² |
| Bobin Çalışma Sınırları | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Bağlantı Kapasitesi Yardımcı Devre | Flexible with Ferrule 2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² Flexible 2x0.75 ... 2.5 mm² Solid 2 x 1 ... 4 mm² Stranded 2 x 1 .... 4 mm² |
| Sıkma Torku | Cable Lug 18 N·m Main Circuit 14 ... 31 N·m |
| Çalışma Zamanı | Between Coil De-energization and NO Contact Opening 37 ... 47 ms Between Coil Energization and NO Contact Closing 25 ... 55 ms |
| Bobin Tüketimi | Holding at Max. Rated Control Circuit Voltage 50 Hz 6 V·A Holding at Max. Rated Control Circuit Voltage 60 Hz 6 V·A Holding at Max. Rated Control Circuit Voltage DC 2.5 W Pull-in at Max. Rated Control Circuit Voltage 50 Hz 165 V·A Pull-in at Max. Rated Control Circuit Voltage 60 Hz 165 V·A Pull-in at Max. Rated Control Circuit Voltage DC 205 W |
| Terminal Türü | Main Circuit: Bars |
| Bağlantı Kapasitesi | Flexible 2 x 50 ... 95 mm² Rigid Al-Cable 1 x 95 ... 185 mm² Rigid Cu-Cable 2 x 50 ... 120 mm² |
| Ürün Adı | Block Contactor |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 1SBC100214C0202 |
| Veri Sayfası, Teknik Bilgi (Bölüm 2) | 1SAC200017M0002 |
| Talimatlar ve Kılavuzlar | 1SFC100008M0201 |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Boyut Şeması | 1SFB535001G1056 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 160 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 258 mm |
| Paket Seviye 1 Yükseklik | 235 mm |
| Paket Seviye 1 Brüt Ağırlık | 3 kg |
| Paket Düzey 1 EAN | 7320500480410 |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Maksimum Çalışma Gerilimi UL/CSA | Main Circuit 1000 V |
| Beygir Gücü Anma UL/CSA | (200 V AC) Three Phase 50 hp (208 V AC) Three Phase 50 hp (220 ... 240 V AC) Three Phase 60 hp (440 ... 480 V AC) Three Phase 125 hp (550 ... 600 V AC) Three Phase 150 hp |
| Genel Kullanım Derecesi UL/CSA | (1000 V AC) 250 A |
| Tam Yük Amper Motor Kullanımı | (440 ... 480 V AC) Three Phase 156 A (550 ... 600 V AC) Three Phase 144 A |
| Sertifikalar ve Beyanlar | |
| A2L Sertifikası – UL | 9AKK108468A6695 |
| ABS Sertifikası | 14-LD1092198-PDA |
| CB Sertifikası | SE-82315 |
| BV Sertifikası | BV_36353_A0BV |
| CE Uygunluk Beyanı | 2CMT2015-005439 |
| CQC Sertifikası | CQC2014010304676685 CQC2014010304724672 |
| Uygunluk Beyanı - CCC | 2020980304001306 2020980304001071 |
| CCS Sertifikası | GB14T00030 |
| Uygunluk Beyanı - UKCA | 2CMT2020-006118 |
| DNV Sertifikası | DNV_E-14043 |
| GL Sertifikası | GL_95072-14HH |
| UL Sertifikası | 20121023-E36588 |
| EAC Sertifikası (Eurasian Conformity Certificate) | 9AKK107046A8618 |
| KC Sertifikası | 9AKK107046A9912 |
| LR Sertifikası | LR_14_70011(E1) |
| RINA Sertifikası | ELE060313XG_002 |
| RMRS Sertifikası | 9AKK107045A6978 |
| PRS Sertifikası | TE_2092_880423_16 |
| UL Listeleme Kartı | UL_E36588 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| IDEA Granüler Kategori Kodu (IGCC) | 4758 >> Iec Contactors |
| E-Numarası (Finlandiya) | 3706388 |
| E-Numarası (Norveç) | 4117638 |
| E-Numarası (İsveç) | 3210132 |
