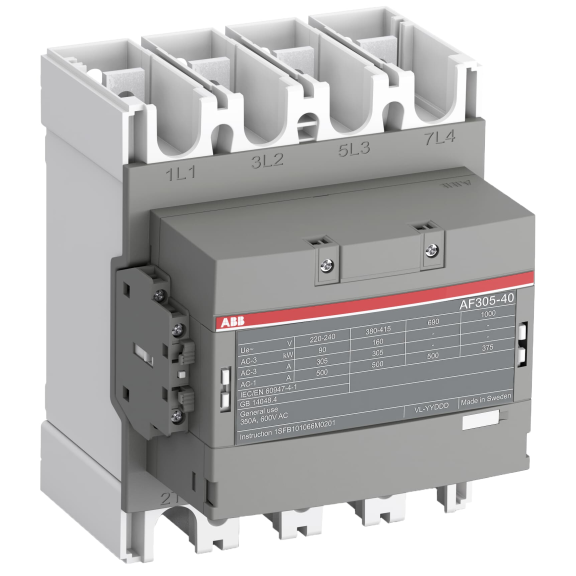

ABB 1SFL587102R1311, AF305-40-11, AF Serisi, 305 Amper AC-3, 500 Amper AC-1, 4 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA+1NK
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SFL587102R1311
- Ean Barkodu: 7320500505007
59.782,68TL
170.807,68TL
KDV Hariç: 49.818,90TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | AF305-40-11-13 Contactor |
| ABB EcoSolutions | |
| ABB EcoSolutions | Yes |
| ABB Site Toplantı Grubu Atıkların Depolama Alanına İtmeyi Hedefleme | Non-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility |
| Ömrü Sonu Sökme Talimatları | 1SFC100112M0002 |
| Çevresel Ürün Beyanı(EPD) | 1SFC100104D0201 |
| Ürünün Geri Dönüşüm Oranı EN45555'e Göre | Design for Closing Resource Loops - Standard EN45555 - 76.3 % |
| Müşteriler için İyileştirilmiş Enerji Verimliliği | Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line |
| Üründeki Sürdürülebilir Malzeme İçeriği | Recycled Metal - 33 % |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 2CMT2021-006277 |
| REACH Beyanı | 2CMT2021-006202 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006525 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Gümrük Tarifesi numarası | 85364900 |
| Boyutlar | |
| Ürün Net Genişliği | 184 mm |
| Ürün Net Yüksekliği | 225.4 mm |
| Ürün Net Derinlik / Uzunluk | 180 mm |
| Ürün Net Ağırlığı | 5.7 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C Close to Contactor for Storage -40 ... 70 °C |
| İzin Verilen Maksimum Çalışma Rakımı | Without Derating 3000 m |
| Teknik Özellikler | |
| Ana Kontak Sayısı NO | 4 |
| Ana Kontak Sayısı NC | 0 |
| Yardımcı Kontak Sayısı NO | 1 |
| Yardımcı Kontak Sayısı NC | 1 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 500 A |
| Nominal Çalışma Gerilimi | Main Circuit 1000 V |
| Nominal Frekans (f) | Main Circuit 50 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | Main Circuit 8 kV |
| Anma Yalıtım Gerilimi (Ui) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V acc. to UL/CSA 1000 V |
| Kutup Sayısı | 4P |
| Anma Çalışma Akımı AC-1 (Ie) | (1000 V) 40 °C 375 A (1000 V) 60 °C 325 A (1000 V) 70 °C 260 A (690 V) 40 °C 500 A (690 V) 60 °C 400 A (690 V) 70 °C 325 A |
| Anma Çalışma Akımı AC-3 (Ie) | (415 V) 55 °C 305 A (440 V) 55 °C 305 A (380 / 400 V) 55 °C 305 A (220 / 230 / 240 V) 55 °C 305 A |
| Güç Kaybı | at Rated Operating Conditions per Pole 50 W |
| Mekanik Dayanıklılık | 5 million |
| Anma Çalışma Gücü AC-3 (Pe) | (415 V) 160 kW (440 V) 160 kW (380 / 400 V) 160 kW (220 / 230 / 240 V) 90 kW |
| Maksimum Kesme Kapasitesi | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 4600 A |
| Anma Kesme Kapasitesi AC-3 | 8 x Ie AC-3 |
| Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 2440 A at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 500 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 996 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 3050 A at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 1409 A |
| Koruma Derecesi | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00 |
| Kısa Devre Koruyucu Cihazlar | gG Type Fuses 630 A |
| Anma Yapma Kapasitesi AC-3 | 10 x Ie AC-3 |
| Maksimum Elektriksel Anahtarlama Sıklığı | (AC-1) 300 cycles per hour |
| Nominal Kontrol Devresi Gerilimi (Uc) | 50 Hz 100 ... 250 V 60 Hz 100 ... 250 V DC Operation 100 ... 250 V |
| Maksimum Mekanik Anahtarlama Sıklığı | 300 cycles per hour |
| Bağlantı Kapasitesi Ana Devre | Flexible 2 x 70 ... 185 mm² Rigid Al-Cable 1 x 185 ... 240 mm² Rigid Cu-Cable 1 x 6 ... 300 mm² |
| Bobin Çalışma Sınırları | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Bağlantı Kapasitesi Yardımcı Devre | Flexible with Ferrule 2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² Flexible 2x0.75 ... 2.5 mm² Solid 2 x 1 ... 4 mm² Stranded 2 x 1 .... 4 mm² |
| Sıkma Torku | Cable Lug 28 N·m Main Circuit 22 ... 43 N·m |
| Çalışma Zamanı | Between Coil De-energization and NO Contact Opening 45 ... 80 ms Between Coil Energization and NO Contact Closing 30 ... 60 ms |
| Bobin Tüketimi | Holding at Max. Rated Control Circuit Voltage 50 Hz 17.5 V·A Holding at Max. Rated Control Circuit Voltage 60 Hz 17.5 V·A Holding at Max. Rated Control Circuit Voltage DC 4.5 W Pull-in at Max. Rated Control Circuit Voltage 50 Hz 385 V·A Pull-in at Max. Rated Control Circuit Voltage 60 Hz 385 V·A Pull-in at Max. Rated Control Circuit Voltage DC 410 W |
| Terminal Türü | Main Circuit: Bars |
| Ürün Adı | Block Contactor |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 1SBC100214C0202 |
| Veri Sayfası, Teknik Bilgi (Bölüm 2) | 1SAC200017M0002 |
| Talimatlar ve Kılavuzlar | 1SFC100008M0201 |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Boyut Şeması | 1SFB535001G1123 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 212 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 262 mm |
| Paket Seviye 1 Yükseklik | 212 mm |
| Paket Seviye 1 Brüt Ağırlık | 6.4 kg |
| Paket Düzey 1 EAN | 7320500505007 |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Maksimum Çalışma Gerilimi UL/CSA | Main Circuit 1000 V |
| Beygir Gücü Anma UL/CSA | (200 ... 208 V AC) Three Phase 40 Hp (200 V AC) Three Phase 100 hp (208 V AC) Three Phase 100 hp (220 ... 240 V AC) Three Phase 50 Hp (220 ... 240 V AC) Three Phase 125 hp (440 ... 480 V AC) Three Phase 100 Hp (440 ... 480 V AC) Three Phase 250 hp (550 ... 600 V AC) Three Phase 150 Hp (550 ... 600 V AC) Three Phase 300 hp |
| Genel Kullanım Derecesi UL/CSA | (1000 V AC) 400 A |
| Sertifikalar ve Beyanlar | |
| A2L Sertifikası – UL | 9AKK108468A6695 |
| ABS Sertifikası | 14-LD1092198-PDA |
| CB Sertifikası | SEMKO_SE-73326 |
| BV Sertifikası | BV_36353_A0BV |
| CE Uygunluk Beyanı | 2CMT2015-005439 |
| CQC Sertifikası | CQC2014010304676670 |
| Uygunluk Beyanı - CCC | 2020980304001305 |
| Uygunluk Beyanı - UKCA | 2CMT2020-006118 |
| UL Sertifikası | 20140910-E73397 |
| EAC Sertifikası (Eurasian Conformity Certificate) | 9AKK107046A8618 |
| LR Sertifikası | LR_14_70011(E1) |
| RINA Sertifikası | ELE060313XG_002 |
| RMRS Sertifikası | 9AKK107045A6978 |
| PRS Sertifikası | TE_2092_880423_16 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| IDEA Granüler Kategori Kodu (IGCC) | 4758 >> Iec Contactors |
| E-Numarası (Finlandiya) | 3707238 |
| E-Numarası (Norveç) | 4117789 |
| E-Numarası (İsveç) | 3210344 |
