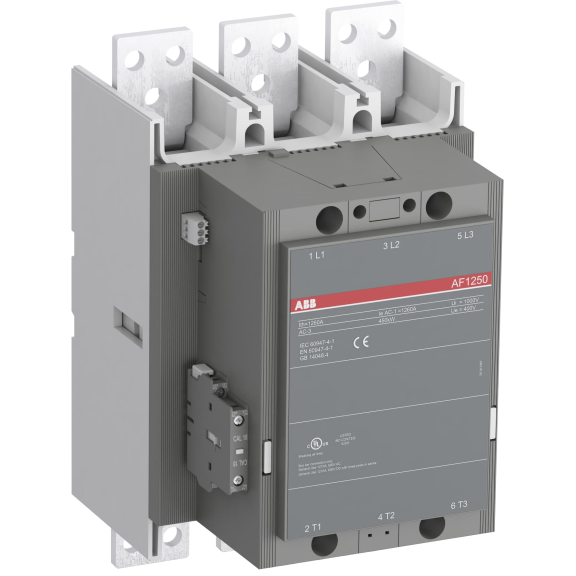

ABB 1SFL647001R7011, AF1250-30-11, AF Serisi, 800 Amper, 450 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA+1NK
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: 1SFL647001R7011
- Ean Barkodu: 7320500355091
160.205,38TL
457.729,67TL
KDV Hariç: 133.504,48TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | AF1250-30-11 100-250V 50/60Hz / 100-250V DC Contactor |
| ABB EcoSolutions | |
| Ömrü Sonu Sökme Talimatları | 1SFC100112M0004 |
| Çevresel Ürün Beyanı(EPD) | 1SFC100109D0201 |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 2CMT2021-006277 |
| REACH Beyanı | 2CMT2021-006202 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006525 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Gümrük Tarifesi numarası | 85364900 |
| Boyutlar | |
| Ürün Net Genişliği | 210 mm |
| Ürün Net Yüksekliği | 344 mm |
| Ürün Net Derinlik / Uzunluk | 242 mm |
| Ürün Net Ağırlığı | 14.6 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C Close to Contactor for Storage -40 ... 70 °C |
| İzin Verilen Maksimum Çalışma Rakımı | Without Derating 3000 m |
| Şoka Karşı Direnç(IEC 60068-2-27) | Shock Direction: A 5 g Shock Direction: B1 5 g Shock Direction: B2 5 g Shock Direction: C1 5 g Shock Direction: C2 5 g |
| Teknik Özellikler | |
| Ana Kontak Sayısı NO | 3 |
| Ana Kontak Sayısı NC | 0 |
| Yardımcı Kontak Sayısı NO | 1 |
| Yardımcı Kontak Sayısı NC | 1 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 1050 A |
| Nominal Çalışma Gerilimi | Main Circuit 1000 V |
| Nominal Frekans (f) | Main Circuit 50 / 60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | Main Circuit 8 kV |
| Anma Yalıtım Gerilimi (Ui) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V acc. to UL/CSA 600 V |
| Kutup Sayısı | 3P |
| Anma Çalışma Akımı AC-1 (Ie) | (1000 V) 40 °C 1260 A (1000 V) 55 °C 1040 A (1000 V) 70 °C 875 A (690 V) 40 °C 1260 A (690 V) 55 °C 1040 A (690 V) 70 °C 875 A |
| Güç Kaybı | at Rated Operating Conditions per Pole 80 W |
| Mekanik Dayanıklılık | 0.5 million |
| Nominal Çalışma Akımı DC-1 (Ie) | (220 V) 3 Poles in Series, 40 °C 1250 A (600 V) 3 Poles in Series, 40 °C 1250 A (850 V) 3 Poles in Series, 40 °C 1250 A |
| Nominal Çalışma Akımı DC-3 (Ie) | (220 V) 3 Poles in Series, 40 °C 1250 A (600 V) 3 Poles in Series, 40 °C 1250 A (850 V) 3 Poles in Series, 40 °C 1250 A |
| Nominal Çalışma Akımı DC-5 (Ie) | (220 V) 3 Poles in Series, 40 °C 1250 A (600 V) 3 Poles in Series, 40 °C 1250 A (850 V) 3 Poles in Series, 40 °C 1250 A |
| Maksimum Kesme Kapasitesi | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 7500 A cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 7000 A |
| Anma Kesme Kapasitesi AC-3 | 8 x Ie AC-3 |
| Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 7200 A at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 1500 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 4000 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 8000 A at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 5200 A |
| Koruma Derecesi | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00 |
| Anma Yapma Kapasitesi AC-3 | 10 x Ie AC-3 |
| Maksimum Elektriksel Anahtarlama Sıklığı | (AC-1) 300 cycles per hour |
| Nominal Kontrol Devresi Gerilimi (Uc) | 50 Hz 100 ... 250 V 60 Hz 100 ... 250 V DC Operation 100 ... 250 V |
| Maksimum Mekanik Anahtarlama Sıklığı | 300 cycles per hour |
| Bağlantı Kapasitesi Ana Devre | Bar 50 mm² |
| Bobin Çalışma Sınırları | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Bağlantı Kapasitesi Yardımcı Devre | Flexible with Ferrule 2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² Flexible 2x0.75 ... 2.5 mm² Solid 2 x 1 ... 4 mm² Stranded 1 x 1 .... 4 mm² |
| Sıkma Torku | Cable Lug 45 N·m |
| Çalışma Zamanı | Between Coil De-energization and NC Contact Closing 50 ... 70 ms Between Coil De-energization and NO Contact Opening 53 ... 73 ms Between Coil Energization and NC Contact Opening 45 ... 115 ms Between Coil Energization and NO Contact Closing 50 ... 120 ms |
| Bobin Tüketimi | Holding at Max. Rated Control Circuit Voltage 50 Hz 12 V·A Holding at Max. Rated Control Circuit Voltage 60 Hz 12 V·A Holding at Max. Rated Control Circuit Voltage DC 5 V·A Pull-in at Max. Rated Control Circuit Voltage 50 Hz 880 V·A Pull-in at Max. Rated Control Circuit Voltage 60 Hz 880 V·A Pull-in at Max. Rated Control Circuit Voltage DC 880 V·A |
| Terminal Türü | Main Circuit: Bars |
| Bağlantı Kapasitesi | Bar 50 mm² |
| Bağlantı Terminalleri (Açık Pozisyonda Teslim Edilir) Ana Kutuplar | M 3.5 (+,-) pozidriv 2 screw with cable clamp |
| Ürün Adı | Block Contactor |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 1SBC100214C0202 |
| Veri Sayfası, Teknik Bilgi (Bölüm 2) | 1SAC200017M0002 |
| Talimatlar ve Kılavuzlar | 1SFC380023-en |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 1 piece |
| Paket Düzey 1 Genişlik | 280 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 375 mm |
| Paket Seviye 1 Yükseklik | 310 mm |
| Paket Seviye 1 Brüt Ağırlık | 16 kg |
| Paket Düzey 1 EAN | 7320500355091 |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Maksimum Çalışma Gerilimi UL/CSA | Main Circuit 1000 V |
| NEMA Beygir Gücü Derecesi | (230 V AC) Three Phase 300 Hp (460 V AC) Three Phase 600 Hp (575 V AC) Three Phase 600 Hp |
| Genel Kullanım Derecesi UL/CSA | (1000 V AC) 1210 A |
| Sertifikalar ve Beyanlar | |
| ABS Sertifikası | 15-LD1408622-PDA |
| CB Sertifikası | SE-82865 |
| BV Sertifikası | BV_13409-C0BV |
| CE Uygunluk Beyanı | 2CMT2019-005796 |
| CQC Sertifikası | CQC2006010304213519 CQC2012010304540079 |
| Uygunluk Beyanı - CCC | 2020980304001302 2020980304001044 |
| CCS Sertifikası | GB14T00030 |
| Uygunluk Beyanı - UKCA | 2CMT2020-006118 |
| DNV GL Sertifikası | TAE00001W1 |
| UL Sertifikası | UL_20130930-E73397 |
| EAC Sertifikası (Eurasian Conformity Certificate) | 9AKK107046A8618 |
| LR Sertifikası | 16-20064 |
| RINA Sertifikası | ELE060313XG_002 |
| RMRS Sertifikası | 9AKK107045A6978 |
| PRS Sertifikası | TE_2092_880423_16 |
| UL Listeleme Kartı | UL_E73397 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| IDEA Granüler Kategori Kodu (IGCC) | 4758 >> Iec Contactors |
| E-Numarası (Finlandiya) | 3709324 |
| E-Numarası (Norveç) | 4115382 |
| E-Numarası (İsveç) | 4115382 |
| Diğer Özellikler | |
| Teslim Süresi | 28 day |
| Sipariş Üzerine Üretim | No |
| Ürün Satış Durumu | Active |
| Sadece Teklif | No |
| Depolarda Stokta Var | USSVCEXPU |
| Garanti İade | Product under warranty must be returned |
