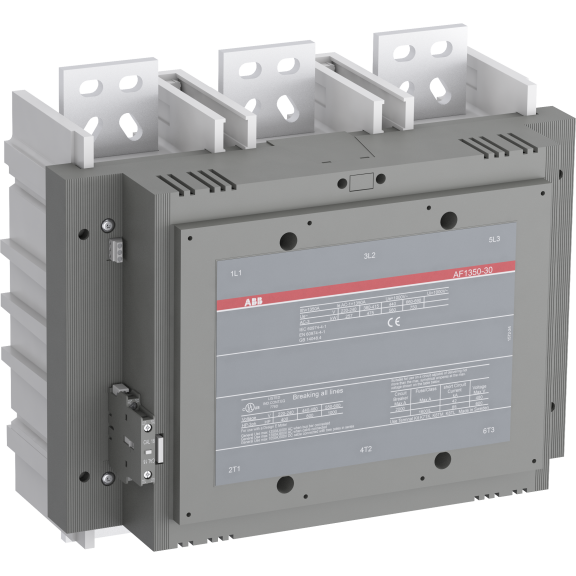

ABB 1SFL657001R7011, AF1350-30-11, AF Serisi, 860 Amper, 475 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA+1NK

ABB 1SFL657001R7011, AF1350-30-11, AF Serisi, 860 Amper, 475 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA+1NK
%65 İndirim Stok Sorunuz
ABB 1SFL657001R7011, AF1350-30-11, AF Serisi, 860 Amper, 475 kW, 3 Kutuplu, Kontaktör, 100-250 Volt AC/DC, 1NA+1NK
  • Stok Durumu: Stok Sorunuz
  • Marka: ABB
  • Ürün Kodu: 1SFL657001R7011
  • Ean Barkodu: 7320500250143
0 yorum yapılmış. / Sizde Yorum Yapın!
161.165,90TL
460.474,00TL
KDV Hariç: 134.304,92TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
10.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo ?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+) ?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
Temel Özellikler
Üretici Ürün Adı AF1350-30-11 100-250V 50/60Hz / 100-250V DC Contactor
ABB EcoSolutions
Ömrü Sonu Sökme Talimatları 1SFC100112M0005
Çevresel Ürün Beyanı(EPD) 1SFC100110D0201
2TFP200026A1001
Malzeme Uyumluluğu
RoHS Bilgileri 2CMT2021-006277
REACH Beyanı 2CMT2021-006202
RoHS Durumu Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Çatışmalı Mineraller Raporlama Şablonu (CMRT) 9AKK108467A5658
Toksik Maddeler Kontrol Yasası - TSCA 2CMT2023-006525
AEEE Kategorisi 5. Small Equipment (No External Dimension More Than 50 cm)
AEEE B2C / B2B Business To Business
Sipariş Düzeni
Minimum Sipariş Miktarı 1 piece
Gümrük Tarifesi numarası 85364900
Boyutlar
Ürün Net Genişliği 438 mm
Ürün Net Yüksekliği 392 mm
Ürün Net Derinlik / Uzunluk 244 mm
Ürün Net Ağırlığı 32 kg
Çevresel Uyumluluk
Ortam Hava Sıcaklığı Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
Close to Contactor for Storage -40 ... 70 °C
İzin Verilen Maksimum Çalışma Rakımı Without Derating 3000 m
Teknik Özellikler
Ana Kontak Sayısı NO 3
Ana Kontak Sayısı NC 0
Yardımcı Kontak Sayısı NO 1
Yardımcı Kontak Sayısı NC 1
Konvansiyonel Serbest Hava Termal Akımı (Ith) acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 1350 A
Nominal Çalışma Gerilimi Main Circuit 1000 V
Nominal Frekans (f) Main Circuit 50 / 60 Hz
Anma Darbe Dayanım Gerilimi (Uimp) Main Circuit 8 kV
Anma Yalıtım Gerilimi (Ui) acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
acc. to UL/CSA 1000 V
Kutup Sayısı 3P
Anma Çalışma Akımı AC-1 (Ie) (1000 V) 40 °C 1350 A
(1000 V) 55 °C 1150 A
(1000 V) 70 °C 1000 A
(690 V) 40 °C 1350 A
(690 V) 55 °C 1150 A
(690 V) 70 °C 1000 A
Anma Çalışma Akımı AC-3 (Ie) (220 / 230 / 240 V) 55 °C 860 A
Güç Kaybı at Rated Operating Conditions per Pole 80 W
Mekanik Dayanıklılık 0.5 million
Anma Çalışma Gücü AC-3 (Pe) (415 V) 500 kW
(440 V) 560 kW
(500 V) 560 kW
(690 V) 800 kW
(1000 V) 560 kW
(380 / 400 V) 475 kW
(220 / 230 / 240 V) 257 kW
Nominal Çalışma Akımı DC-1 (Ie) (220 V) 3 Poles in Series, 40 °C 1350 A
(600 V) 3 Poles in Series, 40 °C 1350 A
(850 V) 3 Poles in Series, 40 °C 1350 A
Nominal Çalışma Akımı DC-3 (Ie) (220 V) 3 Poles in Series, 40 °C 1350 A
(600 V) 3 Poles in Series, 40 °C 1350 A
(850 V) 3 Poles in Series, 40 °C 1350 A
Nominal Çalışma Akımı DC-5 (Ie) (220 V) 3 Poles in Series, 40 °C 1350 A
(600 V) 3 Poles in Series, 40 °C 1350 A
(850 V) 3 Poles in Series, 40 °C 1350 A
Maksimum Kesme Kapasitesi cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 10000 A
Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 8000 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 1600 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 4500 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 10000 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 6000 A
Koruma Derecesi acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00
Anma Yapma Kapasitesi AC-3 10 x Ie AC-3
Maksimum Elektriksel Anahtarlama Sıklığı (AC-1) 60 cycles per hour
(AC-2 / AC-4) 60 cycles per hour
(AC-3) 60 cycles per hour
Nominal Kontrol Devresi Gerilimi (Uc) 50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
DC Operation 100 ... 250 V
Maksimum Mekanik Anahtarlama Sıklığı 300 cycles per hour
Bağlantı Kapasitesi Ana Devre Bar 100 mm²
Bobin Çalışma Sınırları (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Bağlantı Kapasitesi Yardımcı Devre Flexible with Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible 2x0.75 ... 2.5 mm²
Solid 2 x 1 ... 4 mm²
Stranded 1 x 1 .... 4 mm²
Sıkma Torku Cable Lug 45 N·m
Çalışma Zamanı Between Coil De-energization and NC Contact Closing 35 ... 55 ms
Between Coil De-energization and NO Contact Opening 35 ... 55 ms
Between Coil Energization and NC Contact Opening 50 ... 80 ms
Between Coil Energization and NO Contact Closing 50 ... 80 ms
Bobin Tüketimi Holding at Max. Rated Control Circuit Voltage 50 Hz 48 V·A
Holding at Max. Rated Control Circuit Voltage 60 Hz 48 V·A
Holding at Max. Rated Control Circuit Voltage DC 20.5 V·A
Pull-in at Max. Rated Control Circuit Voltage 50 Hz 2450 V·A
Pull-in at Max. Rated Control Circuit Voltage 60 Hz 2450 V·A
Pull-in at Max. Rated Control Circuit Voltage DC 2290 V·A
Terminal Türü Main Circuit: Bars
Bağlantı Kapasitesi Bar 100 mm²
Ürün Adı Block Contactor
Popüler İndirmeler
Veri Sayfası, Teknik Bilgi 1SBC100214C0202
Veri Sayfası, Teknik Bilgi (Bölüm 2) 1SAC200017M0002
Talimatlar ve Kılavuzlar 1SFC101002M5501
CAD Boyutsal Çizim 2CDC001079B0201
Boyut Şeması 53540930-7
Konteyner Bilgileri
Paket Seviye 1 Birimler box 1 piece
Paket Düzey 1 Genişlik 555 mm
Paket Seviye 1 Derinlik / Uzunluk 365 mm
Paket Seviye 1 Yükseklik 500 mm
Paket Seviye 1 Brüt Ağırlık 34 kg
Paket Düzey 1 EAN 7320500250143
Paket Seviye 2 Birimler 1 piece
UL/CSA Teknik Standartlarına Uygunluk
Maksimum Çalışma Gerilimi UL/CSA Main Circuit 1000 V
Beygir Gücü Anma UL/CSA (220 ... 240 V AC) Three Phase 400 hp
(440 ... 480 V AC) Three Phase 800 hp
(550 ... 600 V AC) Three Phase 1000 hp
Genel Kullanım Derecesi UL/CSA (1000 V AC) 1350 A
(600 V AC) 1350 A
Tam Yük Amper Motor Kullanımı (440 ... 480 V AC) Three Phase 954 A
(550 ... 600 V AC) Three Phase 944 A
Sertifikalar ve Beyanlar
ABS Sertifikası 15-LD1408622-PDA
CB Sertifikası SEMKO_SE-74013
BV Sertifikası BV_13409-C0BV
CE Uygunluk Beyanı 2CMT2019-005796
CQC Sertifikası CQC2003010304101933
CQC2015010304752548
Uygunluk Beyanı - CCC 2020980304001303
2020980304001043
CCS Sertifikası GB14T00030
Uygunluk Beyanı - UKCA 2CMT2020-006118
DNV GL Sertifikası TAE00001W1
GL Sertifikası GL_20263-04HH
UL Sertifikası UL_20130904-E73397
EAC Sertifikası (Eurasian Conformity Certificate) 9AKK107046A8618
LR Sertifikası 16-20064
RINA Sertifikası ELE060313XG_002
LOVAG Sertifikası SE-202726
RMRS Sertifikası 9AKK107045A6978
PRS Sertifikası TE_2092_880423_16
UL Listeleme Kartı UL_E73397
Dış Sınıflandırmalar ve Standartlar
ETIM 8 EC000066 - Power contactor, AC switching
ETIM 9 EC000066 - Power contactor, AC switching
ETIM 7 EC000066 - Power contactor, AC switching
Nesne Sınıflandırma Kodu Q
eSınıf V11.0 : 27371003
UNSPSC 39121529
IDEA Granüler Kategori Kodu (IGCC) 4758 >> Iec Contactors
E-Numarası (Finlandiya) 3709257
E-Numarası (Norveç) 4115388
E-Numarası (İsveç) 4115388
Diğer Özellikler
Menşei Ülkesi China (CN)
Teslim Süresi 28 day
Sipariş Üzerine Üretim No
Ürün Satış Durumu Inactive
Sadece Teklif No
Garanti İade Product under warranty must be returned
