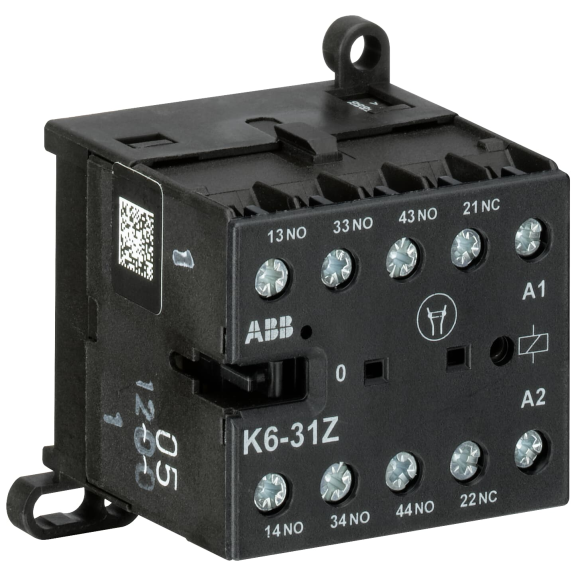

ABB GJH1211001R8314, K6 31 Z, 3NA+1NK, Mini Yardımcı Kontaktör, 110-127 Volt AC
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: GJH1211001R8314
- Ean Barkodu: 4013614156533
0,00TL
KDV Hariç: 0,00TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | K6-31Z-84 Mini Contactor Relay 110 ... 127 V AC - 0 NO - 0 NC - Screw Terminals |
| ABB EcoSolutions | |
| Ömrü Sonu Sökme Talimatları | 1SBC100156C0269 |
| Çevresel Ürün Beyanı(EPD) | 1SAC200409H0001 |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 2CMT2021-006277 |
| REACH Beyanı | 2CMT2021-006202 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006525 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Gümrük Tarifesi numarası | 85365080 |
| Boyutlar | |
| Ürün Net Genişliği | 52.5 mm |
| Ürün Net Yüksekliği | 57.5 mm |
| Ürün Net Derinlik / Uzunluk | 46.5 mm |
| Ürün Net Ağırlığı | 0.175 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Operation -25 ... +55 °C Storage -40 ... +80 °C |
| İzin Verilen Maksimum Çalışma Rakımı | 2000 m |
| Titreşimlere Karşı Direnç | 3g 3 ... 150 Hz |
| Şoka Karşı Direnç(IEC 60068-2-27) | 11 ms Pulse 15g |
| Teknik Özellikler | |
| Ana Kontak Sayısı NO | 0 |
| Ana Kontak Sayısı NC | 0 |
| Yardımcı Kontak Sayısı NO | 3 |
| Yardımcı Kontak Sayısı NC | 1 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | Auxiliary Circuit 6 A |
| Nominal Çalışma Gerilimi | Auxiliary Circuit 690 V AC Auxiliary Circuit 250 V DC |
| Nominal Frekans (f) | Auxiliary Circuit 50 Hz Auxiliary Circuit 60 Hz Auxiliary Circuit DC Control Circuit 400 Hz Control Circuit 50 Hz Control Circuit 60 Hz Main Circuit 60 Hz Main Circuit 50 Hz Main Circuit DC |
| Anma Darbe Dayanım Gerilimi (Uimp) | Auxiliary Circuit 6 kV |
| Anma Yalıtım Gerilimi (Ui) | 690 V acc. to UL/CSA 600 V |
| Kutup Sayısı | 4P |
| Anma Çalışma Akımı AC-15 (Ie) | (24 V) 4 A (120 V) 4 A (240 V) 4 A (400 V) 3 A (500 V) 2 A |
| Güç Kaybı | at Rated Operating Conditions per Pole 0.32 W |
| Mekanik Dayanıklılık | Nr. Operations 10000000 cycle |
| Anma Çalışma Akımı DC-13 (Ie) | (24 V) 2.5 A (110 V) 0.7 A (220 / 240 V) 0.4 A |
| Standartlar | IEC/EN 60947-1 IEC/EN 60947-4-1 IEC/EN 60947-5-1 UL 60947-1 UL 60947-4-1 IEC 60335-2-40 A2L |
| Koruma Derecesi | Auxiliary Circuit Terminals IP20 Control Circuit Terminals IP20 |
| Kısa Devre Koruyucu Cihazlar | gG Type Fuses 6 A |
| Minimum Anahtar Kapasitesi | 17 V 5 mA |
| Maksimum Elektriksel Anahtarlama Sıklığı | (AC-15) 600 cycles per hour (DC-13) 600 cycles per hour |
| Nominal Kontrol Devresi Gerilimi (Uc) | 110 ... 127 V AC |
| Bobin Çalışma Sınırları | (acc. to IEC 60947-5-1) for AC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Bağlantı Kapasitesi Yardımcı Devre | Flexible with Ferrule 1/2x 1 ... 2.5 mm² Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² Flexible 1/2x 1 ... 2.5 mm² Rigid 1/2x 1 ... 4 mm² |
| Sıkma Torku | Auxiliary Circuit 0.8 ... 1.1 N·m Control Circuit 0.8 ... 1.1 N·m Main Circuit 0.8 ... 1.1 N·m |
| Bobin Tüketimi | Average Holding Value 50 Hz 3.5 V·A Average Pull-in Value 50 Hz 3.5 V·A |
| Tavsiye Edilen Tornavida | M3 Pozidriv 1 |
| Tel Soyma Uzunluğu | Auxiliary Circuit 9 mm |
| Terminal Türü | Screw Terminals |
| DIN Rayına Montaj | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
| Bağlantı Kapasitesi Kontrol Devresi | Flexible with Ferrule 1/2x 1 ... 2.5 mm² Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² Flexible 1/2x 1 ... 2.5 mm² Rigid 1/2x 1 ... 4 mm² |
| Ürün Adı | Mini Contactor Relay |
| Mini Kontak Türü | Mini Contactor Relay |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 1SBC100214C0202 |
| Talimatlar ve Kılavuzlar | 2CDC102047M6801 |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Boyut Şeması | GJL1200436F0001 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 10 piece |
| Paket Düzey 1 Genişlik | 115 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 280 mm |
| Paket Seviye 1 Yükseklik | 54 mm |
| Paket Seviye 1 Brüt Ağırlık | 1.82 kg |
| Paket Düzey 1 EAN | 4013614410352 |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Maksimum Çalışma Gerilimi UL/CSA | 600 V AC |
| Genel Kullanım Derecesi UL/CSA | (600 V AC) 5 A |
| Kontakt Derecesi UL/CSA | A600 |
| Bağlantı Kapasitesi Yardımcı Devre UL/CSA | Stranded 1/2x 22-10 AWG |
| Sıkma Torku UL/CSA | Auxiliary Circuit 7 in·lb Control Circuit 7 in·lb |
| Sertifikalar ve Beyanlar | |
| A2L Sertifikası – IEC | 1SAA938000-4601 |
| CB Sertifikası | 1SAA938001-2001 |
| CE Uygunluk Beyanı | 1SAD101100-3101 |
| CQC Sertifikası | CQC2003010304064035 |
| Uygunluk Beyanı - CCC | 2020980304001309 |
| Uygunluk Beyanı - UKCA | 1SAD201100-3101 |
| UL Sertifikası | E48139-19881214 |
| EAC Sertifikası (Eurasian Conformity Certificate) | 1SAA938001-2701 |
| RMRS Sertifikası | 1SAA938001-0704 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000196 - Contactor relay |
| ETIM 9 | EC000196 - Contactor relay |
| ETIM 7 | EC000196 - Contactor relay |
| Nesne Sınıflandırma Kodu | K |
| eSınıf | V11.0 : 27371001 |
| UNSPSC | 39121529 |
| IDEA Granüler Kategori Kodu (IGCC) | 4761 >> Magnet contactor, AC-switching |
