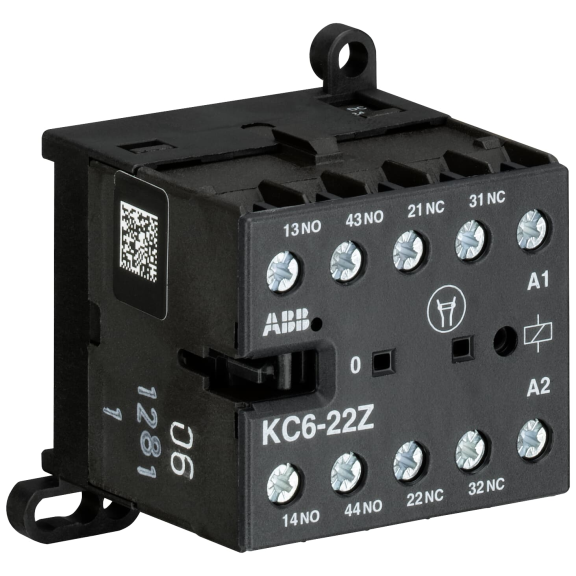

ABB GJH1213001R0225, KC 6 22 Z, 2NA+2NK, Mini Yardımcı Kontaktör, 220-240 Volt DC
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: GJH1213001R0225
- Ean Barkodu: 4013614049682
0,00TL
KDV Hariç: 0,00TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | KC6-22Z-05 Mini Contactor Relay 220 ... 240 V DC - 0 NO - 0 NC - Screw Terminals |
| ABB EcoSolutions | |
| Ömrü Sonu Sökme Talimatları | 1SBC100156C0269 |
| Çevresel Ürün Beyanı(EPD) | 1SAC200409H0001 |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 2CMT2021-006277 |
| REACH Beyanı | 2CMT2021-006202 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006525 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Gümrük Tarifesi numarası | 85365080 |
| Boyutlar | |
| Ürün Net Genişliği | 52.5 mm |
| Ürün Net Yüksekliği | 57.5 mm |
| Ürün Net Derinlik / Uzunluk | 46.5 mm |
| Ürün Net Ağırlığı | 0.175 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Operation -25 ... +55 °C Storage -40 ... +80 °C |
| İzin Verilen Maksimum Çalışma Rakımı | 2000 m |
| Titreşimlere Karşı Direnç | 3g 3 ... 150 Hz |
| Şoka Karşı Direnç(IEC 60068-2-27) | 11 ms Pulse 15g |
| Teknik Özellikler | |
| Ana Kontak Sayısı NO | 0 |
| Ana Kontak Sayısı NC | 0 |
| Yardımcı Kontak Sayısı NO | 2 |
| Yardımcı Kontak Sayısı NC | 2 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | Auxiliary Circuit 6 A |
| Nominal Çalışma Gerilimi | Auxiliary Circuit 690 V AC Auxiliary Circuit 250 V DC |
| Nominal Frekans (f) | Auxiliary Circuit 50 Hz Auxiliary Circuit 60 Hz Auxiliary Circuit DC Control Circuit DC Main Circuit 60 Hz Main Circuit 50 Hz Main Circuit DC |
| Anma Darbe Dayanım Gerilimi (Uimp) | Auxiliary Circuit 6 kV |
| Anma Yalıtım Gerilimi (Ui) | 690 V acc. to UL/CSA 600 V |
| Kutup Sayısı | 4P |
| Anma Çalışma Akımı AC-15 (Ie) | (24 V) 4 A (120 V) 4 A (240 V) 4 A (400 V) 3 A (500 V) 2 A |
| Güç Kaybı | at Rated Operating Conditions per Pole 0.32 W |
| Mekanik Dayanıklılık | Nr. Operations 10000000 cycle |
| Anma Çalışma Akımı DC-13 (Ie) | (24 V) 2.5 A (110 V) 0.7 A (220 / 240 V) 0.4 A |
| Standartlar | IEC/EN 60947-1 IEC/EN 60947-4-1 IEC/EN 60947-5-1 UL 60947-1 UL 60947-4-1 IEC 60335-2-40 A2L |
| Koruma Derecesi | Auxiliary Circuit Terminals IP20 Control Circuit Terminals IP20 |
| Kısa Devre Koruyucu Cihazlar | gG Type Fuses 6 A |
| Minimum Anahtar Kapasitesi | 17 V 5 mA |
| Maksimum Elektriksel Anahtarlama Sıklığı | (AC-15) 600 cycles per hour (DC-13) 600 cycles per hour |
| Nominal Kontrol Devresi Gerilimi (Uc) | 220 ... 240 V DC |
| Bobin Çalışma Sınırları | (acc. to IEC 60947-5-1) for DC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Bağlantı Kapasitesi Yardımcı Devre | Flexible with Ferrule 1/2x 1 ... 2.5 mm² Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² Flexible 1/2x 1 ... 2.5 mm² Rigid 1/2x 1 ... 4 mm² |
| Sıkma Torku | Auxiliary Circuit 0.8 ... 1.1 N·m Control Circuit 0.8 ... 1.1 N·m Main Circuit 0.8 ... 1.1 N·m |
| Bobin Tüketimi | Average Holding Value DC 3.5 W Average Pull-in Value DC 3.5 W |
| Tavsiye Edilen Tornavida | M3 Pozidriv 1 |
| Tel Soyma Uzunluğu | Auxiliary Circuit 9 mm |
| Terminal Türü | Screw Terminals |
| DIN Rayına Montaj | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
| Bağlantı Kapasitesi Kontrol Devresi | Flexible with Ferrule 1/2x 1 ... 2.5 mm² Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² Flexible 1/2x 1 ... 2.5 mm² Rigid 1/2x 1 ... 4 mm² |
| Ürün Adı | Mini Contactor Relay |
| Mini Kontak Türü | Mini Contactor Relay |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 1SBC100214C0202 |
| Talimatlar ve Kılavuzlar | 2CDC102047M6801 |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Boyut Şeması | GJL1200436F0001 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 10 piece |
| Paket Düzey 1 Genişlik | 115 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 280 mm |
| Paket Seviye 1 Yükseklik | 54 mm |
| Paket Seviye 1 Brüt Ağırlık | 1.82 kg |
| Paket Düzey 1 EAN | 4013614410895 |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Maksimum Çalışma Gerilimi UL/CSA | 600 V AC |
| Genel Kullanım Derecesi UL/CSA | (600 V AC) 5 A |
| Kontakt Derecesi UL/CSA | A600 |
| Bağlantı Kapasitesi Yardımcı Devre UL/CSA | Stranded 1/2x 22-10 AWG |
| Sıkma Torku UL/CSA | Auxiliary Circuit 7 in·lb Control Circuit 7 in·lb |
| Sertifikalar ve Beyanlar | |
| A2L Sertifikası – IEC | 1SAA938000-4601 |
| CB Sertifikası | 1SAA938001-2001 |
| CE Uygunluk Beyanı | 1SAD101100-3101 |
| CQC Sertifikası | CQC2003010304064035 |
| Uygunluk Beyanı - CCC | 2020980304001309 |
| Uygunluk Beyanı - UKCA | 1SAD201100-3101 |
| UL Sertifikası | E48139-19881214 |
| EAC Sertifikası (Eurasian Conformity Certificate) | 1SAA938001-2701 |
| RMRS Sertifikası | 1SAA938001-0704 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000196 - Contactor relay |
| ETIM 9 | EC000196 - Contactor relay |
| ETIM 7 | EC000196 - Contactor relay |
| Nesne Sınıflandırma Kodu | K |
| eSınıf | V11.0 : 27371001 |
| UNSPSC | 39121529 |
| IDEA Granüler Kategori Kodu (IGCC) | 4763 >> Power contactor, DC switching |
| E-Numarası (Norveç) | 4190542 |
