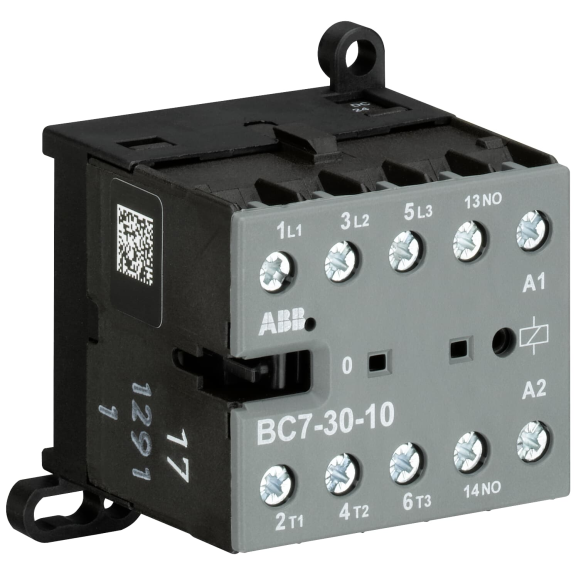

ABB GJL1313001R0107, BC7-30-10, 12 Amper, 5.5 kW, 3 Kutuplu, Mini Kontaktör, 12 Volt DC, 1NA
- Stok Durumu: Stok Sorunuz
- Marka: ABB
- Ürün Kodu: GJL1313001R0107
- Ean Barkodu: 4013614189098
0,00TL
KDV Hariç: 0,00TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | BC7-30-10-07 Mini Contactor 12 V DC - 3 NO - 0 NC - Screw Terminals |
| ABB EcoSolutions | |
| Ömrü Sonu Sökme Talimatları | 1SBC100156C0269 |
| Çevresel Ürün Beyanı(EPD) | 1SAC200409H0001 |
| Malzeme Uyumluluğu | |
| RoHS Bilgileri | 2CMT2021-006277 |
| REACH Beyanı | 2CMT2021-006202 |
| RoHS Durumu | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Çatışmalı Mineraller Raporlama Şablonu (CMRT) | 9AKK108467A5658 |
| Toksik Maddeler Kontrol Yasası - TSCA | 2CMT2023-006525 |
| AEEE Kategorisi | 5. Small Equipment (No External Dimension More Than 50 cm) |
| AEEE B2C / B2B | Business To Business |
| Sipariş Düzeni | |
| Minimum Sipariş Miktarı | 1 piece |
| Gümrük Tarifesi numarası | 85365080 |
| Boyutlar | |
| Ürün Net Genişliği | 52.5 mm |
| Ürün Net Yüksekliği | 57.5 mm |
| Ürün Net Derinlik / Uzunluk | 46.7 mm |
| Ürün Net Ağırlığı | 0.175 kg |
| Çevresel Uyumluluk | |
| Ortam Hava Sıcaklığı | Operation -25 ... +55 °C Storage -40 ... +80 °C |
| İzin Verilen Maksimum Çalışma Rakımı | 2000 m |
| Titreşimlere Karşı Direnç | 5g 5 ... 150 Hz |
| Şoka Karşı Direnç(IEC 60068-2-27) | 11 ms Pulse 15g |
| Teknik Özellikler | |
| Ana Kontak Sayısı NO | 3 |
| Ana Kontak Sayısı NC | 0 |
| Yardımcı Kontak Sayısı NO | 1 |
| Yardımcı Kontak Sayısı NC | 0 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | Main Circuit 20 A |
| Nominal Çalışma Gerilimi | Auxiliary Circuit 690 V AC Auxiliary Circuit 250 V DC Main Circuit 690 V AC Main Circuit 220 V DC |
| Nominal Frekans (f) | Control Circuit DC Main Circuit 50 Hz Main Circuit 60 Hz Main Circuit DC |
| Anma Darbe Dayanım Gerilimi (Uimp) | Auxiliary Circuit 6 kV Main Circuit 6 kV |
| Anma Yalıtım Gerilimi (Ui) | 690 V acc. to UL/CSA 600 V |
| Kutup Sayısı | 3P |
| Anma Çalışma Akımı AC-1 (Ie) | (220 / 240 V) 40 °C 20 A (220 / 240 V) 55 °C 16 A (380 / 440 V) 40 °C 20 A (380 / 440 V) 55 °C 16 A (690 V) 40 °C 6 A (690 V) 55 °C 6 A |
| Anma Çalışma Akımı AC-3 (Ie) | (230 V) 55°C 12 A (400 V) 55 °C 12 A (500 V) 55 °C 9 A (690 V) NO 55°C 3.5 A |
| Anma Çalışma Akımı AC-15 (Ie) | (24 V) 4 A (120 V) 4 A (500 V) 2 A (220 / 240 V) 4 A (380 / 400 V) 3 A |
| Güç Kaybı | at Rated Operating Conditions AC-1 per Pole 1.4 W |
| Mekanik Dayanıklılık | Nr. Operations 10000000 cycle |
| Anma Çalışma Gücü AC-3 (Pe) | (230 V) Three Phase 3 kW (400 V) Three Phase 5.5 kW (500 V) Three Phase 5.5 kW (690 V) Three Phase, NO 3 kW |
| Anma Çalışma Akımı DC-13 (Ie) | (24 V) 2.5 A (110 V) 0.7 A (220 / 240 V) 0.4 A |
| Standartlar | IEC/EN 60947-1 IEC/EN 60947-4-1 IEC/EN 60947-5-1 UL 60947-1 UL 60947-4-1 IEC 60335-2-40 A2L |
| Anma Kesme Kapasitesi AC-3 | 8 x Ie / AC-3 |
| Anma Kısa Süreli Dayanma Akımı Alçak Voltaj (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 96 A |
| Koruma Derecesi | Auxiliary Circuit Terminals IP20 Control Circuit Terminals IP20 Main Circuit Terminals IP20 |
| Anma Yapma Kapasitesi AC-3 | 10 x Ie / AC-3 |
| Minimum Anahtar Kapasitesi | Auxiliary Circuit 17 V Auxiliary Circuit 5 mA |
| Maksimum Elektriksel Anahtarlama Sıklığı | (AC-1) 300 cycles per hour (AC-15) 600 cycles per hour (AC-3) 600 cycles per hour (DC-1) 600 cycles per hour (DC-13) 600 cycles per hour (DC-3) 600 cycles per hour |
| Nominal Kontrol Devresi Gerilimi (Uc) | 12 V DC |
| Bağlantı Kapasitesi Ana Devre | Flexible with Ferrule 1/2x 1 ... 2.5 mm² Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² Flexible 1/2x 1 ... 2.5 mm² Rigid 1/2x 1 ... 4 mm² |
| Bobin Çalışma Sınırları | (acc. to IEC 60947-4-1) for DC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Bağlantı Kapasitesi Yardımcı Devre | Flexible with Ferrule 1/2x 1 ... 2.5 mm² Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² Flexible 1/2x 1 ... 2.5 mm² Rigid 1/2x 1 ... 4 mm² |
| Sıkma Torku | Auxiliary Circuit 0.8 ... 1.1 N·m Control Circuit 0.8 ... 1.1 N·m Main Circuit 0.8 ... 1.1 N·m |
| Bobin Tüketimi | Average Holding Value DC 3.5 W Average Pull-in Value DC 3.5 W |
| Tavsiye Edilen Tornavida | M3 Pozidriv 1 |
| Tel Soyma Uzunluğu | Auxiliary Circuit 9 mm Main Circuit 9 mm |
| Terminal Türü | Screw Terminals |
| DIN Rayına Montaj | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
| Bağlantı Kapasitesi Kontrol Devresi | Flexible with Ferrule 1/2x 1 ... 2.5 mm² Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² Flexible 1/2x 1 ... 2.5 mm² Rigid 1/2x 1 ... 4 mm² |
| Ürün Adı | Mini Contactor |
| Mini Kontak Türü | Mini Contactor |
| Popüler İndirmeler | |
| Veri Sayfası, Teknik Bilgi | 1SBC100214C0202 |
| Talimatlar ve Kılavuzlar | 2CDC102047M6801 |
| CAD Boyutsal Çizim | 2CDC001079B0201 |
| Boyut Şeması | GJL1200436F0001 |
| Konteyner Bilgileri | |
| Paket Seviye 1 Birimler | box 10 piece |
| Paket Düzey 1 Genişlik | 115 mm |
| Paket Seviye 1 Derinlik / Uzunluk | 280 mm |
| Paket Seviye 1 Yükseklik | 54 mm |
| Paket Seviye 1 Brüt Ağırlık | 1.82 kg |
| Paket Düzey 1 EAN | 4013614418297 |
| UL/CSA Teknik Standartlarına Uygunluk | |
| Maksimum Çalışma Gerilimi UL/CSA | Main Circuit 600 V AC |
| Beygir Gücü Anma UL/CSA | (115 V AC) Single Phase 0.75 Hp (200 V AC) Three Phase 2 Hp (220 ... 240 V AC) Three Phase 3 Hp (230 V AC) Single Phase 1.5 Hp (440 ... 480 V AC) Three Phase 5 Hp (550 ... 600 V AC) Three Phase 5 Hp |
| Genel Kullanım Derecesi UL/CSA | (600 V AC) 16 A |
| Kontakt Derecesi UL/CSA | A600 |
| Bağlantı Kapasitesi Yardımcı Devre UL/CSA | Stranded 1/2x 22-10 AWG |
| Bağlantı Kapasitesi Ana Devre UL/CSA | Stranded 1/2x 22-10 AWG |
| Sıkma Torku UL/CSA | Auxiliary Circuit 7 in·lb Control Circuit 7 in·lb Main Circuit 7 in·lb |
| Tam Yük Amper Motor Kullanımı | (115 V AC) Single Phase 13.8 A (200 V AC) Three Phase 7.8 A (220 ... 240 V AC) Three Phase 9.6 A (230 V AC) Single Phase 10 A (440 ... 480 V AC) Three Phase 7.6 A (550 ... 600 V AC) Three Phase 6.1 A |
| Sertifikalar ve Beyanlar | |
| A2L Sertifikası – IEC | 1SAA938000-4601 |
| CB Sertifikası | 1SAA938000-2002 |
| BV Sertifikası | 1SAA920000-0204 |
| CE Uygunluk Beyanı | 1SAD101100-3101 |
| CQC Sertifikası | CQC2003010304064033 |
| Uygunluk Beyanı - CCC | 2020980304001854 |
| Uygunluk Beyanı - UKCA | 1SAD201100-3101 |
| DNV GL Sertifikası | 1SAA938000-0306 |
| UL Sertifikası | E191658-19881208 |
| EAC Sertifikası (Eurasian Conformity Certificate) | 1SAA920000-2702 |
| KC Sertifikası | 1SAA938000-1501 |
| LR Sertifikası | 1SAA938000-0504 |
| RMRS Sertifikası | 1SAA938000-0704 |
| Dış Sınıflandırmalar ve Standartlar | |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| Nesne Sınıflandırma Kodu | Q |
| eSınıf | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| IDEA Granüler Kategori Kodu (IGCC) | 4763 >> Power contactor, DC switching |
