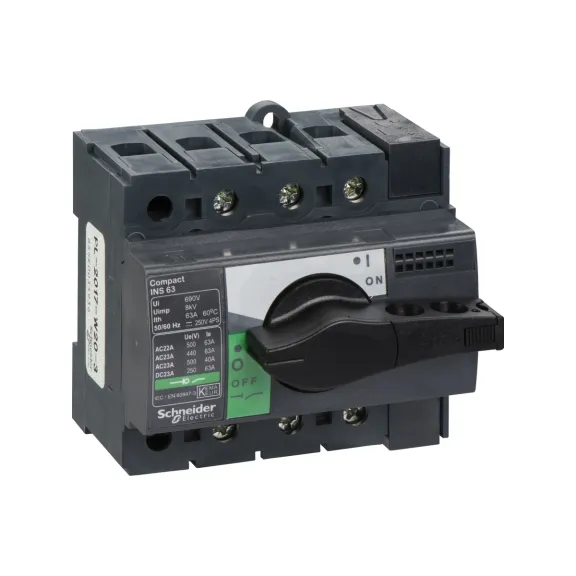

Schneider Electric 28902, ComPact INS, 63 Amper, 3 Kutuplu, Siyah Yük Ayırıcı, 15 kA, INS63
Ürün Görselleri Temsilidir! %62 İndirim Stok Sorunuz

Schneider Electric 28902, ComPact INS, 63 Amper, 3 Kutuplu, Siyah Yük Ayırıcı, 15 kA, INS63

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: 28902
  • Ean Barkodu: 3303430289029
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
2.460,48TL
6.474,95TL
KDV Hariç: 2.050,40TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric 28902, ComPact INS, 63 Amper, 3 Kutuplu, Siyah Yük Ayırıcı, Icm 15 kA, INS63

Schneider Electric 28902, ComPact INS ailesinde yer alan 63 A, 3 kutuplu siyah döner kol yük ayırıcıdır. Alçak gerilim dağıtım panolarında ana hat veya yüksek akımlı çıkışların elle anahtarlanması ve bakım sırasında güvenli izolasyonu için kullanılır.

Bu referansın Icm kısa devre kapama kapasitesi 15 kA'dır; bu değer bir devre kesicinin Icu/Icn kesme kapasitesi değildir. 3 kA süresince 1 sn — IEC 60947-3 kısa süreli dayanım değeri, 125 V DC
500 V AC 50/60 Hz çalışma gerilimi ve AC-22A, AC-23A, DC-22A, DC-23A kullanım kategorileri, yük ayırıcının anahtarlama ve kısa devre koordinasyonundaki gerçek rolünü tanımlar.

ComPact INS üzerinde kontak konum göstergesi bulunur; kaynak veride görünür kesme özelliği ise 'yok' olarak belirtilmiştir. Siyah kol standart işletme kumandasıdır; aynı amperdeki kırmızı-sarı varyantla elektriksel sınıf benzer olsa da kumanda/işaretleme seçimi proje gereksinimine göre yapılmalıdır.

Schneider Electric 28902 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde 63 A nominal akımı, Icm 15 kA kapama kapasitesini, kullanım kategorilerini, kol rengini ve upstream kısa devre koruma koordinasyonunu birlikte doğrulamanız önerilir.

Schneider ElectricComPact INS2890263 A3PIcm 15 kAIEC 60947-3Siyah Döner Kol

Teknik Özellikler

Ürün Kimliği ve Anahtarlama

MarkaSchneider Electric
Ürün Kodu / EAN28902
3303430289029
Seri / AileComPact INS
Ürün TipiYük ayırıcı / switch disconnector
Kısa AdINS63
Kutup Yapısı3P
Nominal Akım63 A
Kumandasiyah döner kol

Elektriksel Dayanım ve Kullanım

Kullanım KategorileriAC-22A, AC-23A, DC-22A, DC-23A
Nominal Çalışma Gerilimi (Ue)125 V DC
500 V AC 50/60 Hz
Nominal Yalıtım Gerilimi (Ui)690 V AC 50/60 Hz
Darbe Dayanım Gerilimi (Uimp)8 kV
Icm — Yük Ayırıcı Tek Başına15 kA sadece yük ayırıcı 500 V AC @ 50/60 Hz
Icw — Kısa Süreli Dayanım0,55 kA süresince 30 s — IEC 60947-3
0,67 kA süresince 20 s — IEC 60947-3
1,73 kA süresince 3 s — IEC 60947-3
3 kA süresince 1 sn — IEC 60947-3
Kontak Konum GöstergesiEvet
Görünür KesmeYok

Mekanik ve Standartlar

Montaj DesteğiDIN rayı
Plaka
Montaj TipiSabit
Mekanik Dayanıklılık20000 cycles
Elektriksel DayanıklılıkAC-22A: 1500 cycles 220/240 V AC 50/60 Hz
AC-22A: 1500 cycles 380/415 V AC 50/60 Hz
AC-22A: 1500 cycles 440 V AC 50/60 Hz
AC-22A: 1500 cycles 500 V AC 50/60 Hz
AC-23A: 1500 cycles 220/240 V AC 50/60 Hz
AC-23A: 1500 cycles 380/415 V AC 50/60 Hz
AC-23A: 1500 cycles 440 V AC 50/60 Hz
AC-23A: 1500 cycles 500 V AC 50/60 Hz
DC-22A: 1500 cycles 250 V DC seri olarak 2 kutup
DC-23A: 1500 cycles 250 V DC seri olarak 2 kutup
IP KorumaIP40 conforming to IEC 60529
StandartlarIEC 60947-1
IEC 60947-3
Yük Ayırıcı ve Koruma Koordinasyonu Notu

Icm, kesme kapasitesi değildir. ComPact INS bir yük ayırıcıdır; başlıklardaki kA değeri cihazın kısa devre kapama kapasitesini ifade eder. Kısa devre akımını kesme görevi uygun upstream devre kesici veya sigortaya aittir.

Kontak konum göstergesi ile görünür kesme aynı şey değildir. Bu ürün grubunda kontak konum göstergesi bulunurken kaynak üretici verisi görünür kesmeyi 'yok' olarak belirtir.

Öne Çıkan Özellikler

  • Icm kısa devre kapama kapasitesi: 15 kA değeri yük ayırıcının kısa devre koşulunda kapama dayanımını ifade eder; kesme kapasitesi değildir.
  • IEC 60947-3 yük ayırıcı: Dağıtım devrelerinde fonksiyonel anahtarlama ve izolasyon görevleri için kullanılır.
  • 3 kutuplu yapı: Üç faz iletkenini birlikte açıp kapatır; nötr kutbu içermez.
  • Kontak konum göstergesi: Ayırıcının açık/kapalı mekanik durumunun işletmede daha net izlenmesine yardımcı olur.
  • Koruma koordinasyonu: Aşırı yük ve kısa devre açtırması upstream sigorta/MCCB/ACB tarafından sağlanır.

Kimler İçin İdeal?

  • Ana dağıtım ve alt dağıtım panolarında yüksek akımlı hat izolasyonu yapan pano üreticileri
  • Bakım sırasında güvenli ve kilitlenebilir ayırma noktası gereken sanayi tesisleri
  • Yük altında anahtarlama kategorisi ve kısa devre koordinasyonunu birlikte hesaplayan mühendislik projeleri
  • MCCB/ACB veya sigorta ile koruma, ayrı yük ayırıcıyla izolasyon mimarisi kuran uygulamalar

Tipik Kullanım Alanları

  • Ana bara ve kolon ayırma
  • Dağıtım çıkış izolasyonu
  • Jeneratör/ATS tarafı servis ayırma
  • Motor besleme ana ayırma
  • Bakım ve LOTO noktaları
  • Endüstriyel pano anahtarlama

Seçim ve Uyumluluk Notu

28902 seçiminde nominal akım kadar Icm 15 kA, Icw dayanımı, AC-22A, AC-23A, DC-22A, DC-23A kullanım kategorileri ve kol rengi de dikkate alınmalıdır. Icm değeri Icu/Icn gibi kısa devre kesme kapasitesi olarak yorumlanmamalıdır; ürün yük ayırıcıdır ve upstream koruma cihazıyla koordineli kullanılır.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu ComPact INS referansı Schneider Electric'in güncel ürün kayıtlarında erişilebilir durumdadır. Alternatif seçiminde nominal akım, Icm/Icw dayanım değerleri, kutup sayısı, kullanım kategorisi ve kumanda kolu yapısı birlikte korunmalıdır.

Montaj ve Devreye Alma Notları

  • Ana güç devresini enerjisiz bırakın ve pano LOTO prosedürünü uygulayın.
  • Cihazı üreticinin tanımladığı plaka/ray montajına göre sabitleyin.
  • Güç bağlantılarında bara/kablo kesiti, bağlantı yönü ve tork değerlerini tam ürün datasheet'ine göre uygulayın.
  • Upstream kısa devre koruma cihazının Icm/Icw koordinasyonunu proje kısa devre hesabına göre doğrulayın.
  • Devreye alma sırasında döner kol hareketini, kontak konum göstergesini ve mekanik kilitleme/izolasyon işlevini kontrol edin.

Neden Elektrofors?

Schneider Electric 28902, ComPact INS, 63 Amper, 3 Kutuplu, Siyah Yük Ayırıcı, Icm 15 kA, INS63 satın alınırken yalnız nominal amper değil; kutup sayısı, çalışma gerilimi, kullanım kategorisi, Icm/Icw değerleri ve sistemdeki kısa devre koruma koordinasyonu birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric yük ayırıcı referansı üzerinden sipariş oluşturabilirsiniz.

  • Koruma ayrımı: Yük ayırıcı; aşırı yük veya kısa devreyi algılayan koruma şalteri değildir.
  • Icm doğruluğu: kA değeri kısa devre kesme kapasitesi değil, yük ayırıcının kısa devre kapama kapasitesidir.
  • Kullanım kategorisi: AC-21 / AC-22 / AC-23 sınıfları yük tipine ve anahtarlama görevine göre değerlendirilir.
  • İzolasyon: Bakım izolasyonu ve LOTO uygulamasında ürünün standartlara uygun ayırma fonksiyonu ile pano prosedürü birlikte dikkate alınır.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî Acti9 iSW, ComPact INS ve EasyPact CVS yük ayırıcı kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde tam ürün kodu, nominal akım, kutup sayısı, kullanım kategorisi, Icm/Icw dayanımı ve upstream koruma koordinasyonu doğrulanmalıdır.
