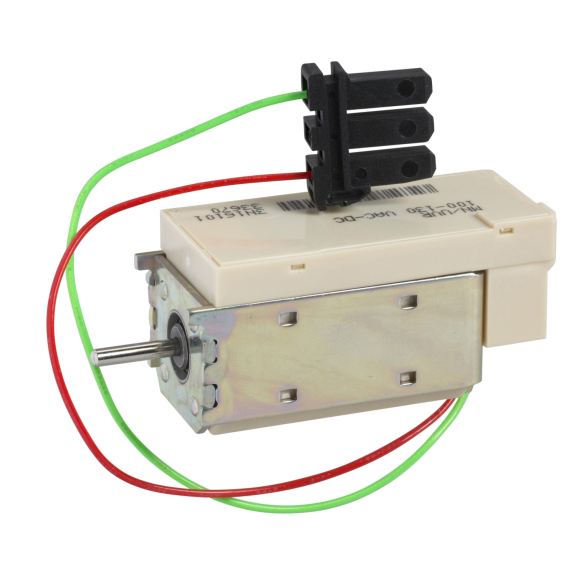

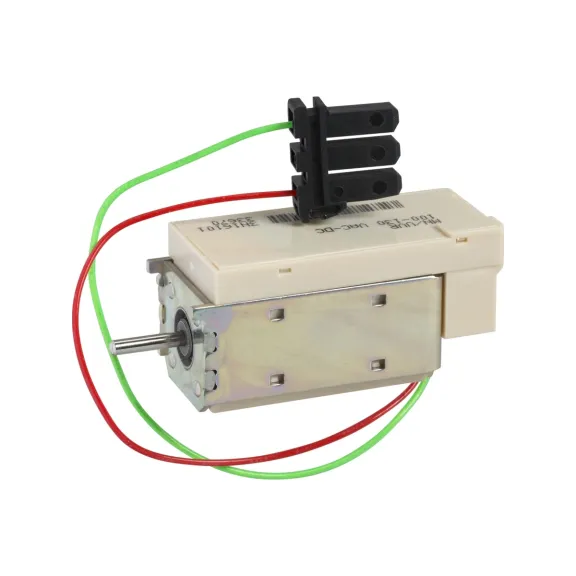

Schneider Electric 47414, MasterPact NT, Çekmeceli Açık Tip Güç Şalterleri için Haberleşmeli XF Kapama Bobini, 100-130 Volt AC
Ürün Görselleri Temsilidir! %62 İndirim Stok Sorunuz

Schneider Electric 47414, MasterPact NT, Çekmeceli Açık Tip Güç Şalterleri için Haberleşmeli XF Kapama Bobini, 100-130 Volt AC

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: 47414
  • Ean Barkodu: 3303430474142
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
4.624,57TL
12.169,93TL
KDV Hariç: 3.853,81TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric 47414, MasterPact NT Çekmeceli İçin Haberleşmeli XF Kapama Bobini, 100–130 V AC 50/60 Hz / 100–130 V DC

Schneider Electric 47414, MasterPact NT çekmeceli açık tip güç şalterlerinde uzaktan kapama komutunu uygulayan haberleşmeli XF kapama gerilim bobinidir. XF enerjilendiğinde, kapama yayı kurulu ve mekanizma kapamaya hazır durumdaysa şalterin ana kontaklarını kapatır.

Bu referans çekmeceli yapı için 100–130 V AC 50/60 Hz / 100–130 V DC kumanda beslemesiyle çalışır. XF kapama eşiği 0,85–1,1 × Un; tutma gücü 4,5 W/VA, ilk çekme tüketimi 200 VA/W (yaklaşık 200 ms) ve şalter yanıt süresi 55 ms olarak değerlendirilir.

MasterPact NT/NW uzaktan kumanda sisteminde XF, kapama yayı kurulu olduğunda şalteri elektriksel komutla kapatır. Açma emri her zaman kapama emrine göre önceliklidir; kapama koşulları oluşmadan XF'nin enerjilenmesi ana kontakların kapanmasını garanti etmez. Haberleşmeli XF Com sürümünde kapama komutu uyumlu MasterPact haberleşme altyapısı üzerinden yönetilebilir; haberleşme özelliği temel kapama görevini değiştirmez.

Schneider Electric 47414 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde MasterPact NT çekmeceli, çekmeceli mekanik yapı, 100–130 V AC 50/60 Hz / 100–130 V DC yardımcı besleme ve haberleşme altyapısı birlikte doğrulanmalıdır.

Schneider Electric47414XFMasterPact NTÇekmeceliHaberleşmeli XF Com100–130 V AC 50/60 Hz / 100–130 V DC

Teknik Özellikler

Elektriksel ve İşlevsel Özellikler

MarkaSchneider Electric
Ürün Kodu / EAN47414 / 3303430474142
Ürün TipiXF kapama gerilim bobini / closing voltage release
Uyumlu SeriMasterPact NT çekmeceli
Montaj TipiÇekmeceli
Kontrol TipiHaberleşmeli XF Com
Kumanda Gerilimi100–130 V AC 50/60 Hz / 100–130 V DC
Kapama Çalışma Eşiği0,85–1,1 × Un
Şalter Yanıt Süresi55 ms
Tutma Gücü4,5 W/VA
İlk Çekme Tüketimi200 VA/W (yaklaşık 200 ms)

Fonksiyon Ayrımı

XF İşleviKapama yayı kurulu ve cihaz hazırsa elektriksel komutla şalteri kapatma
MX'den FarkıAçma yapmaz; MX şalteri elektriksel komutla açtırır
MN'den FarkıDüşük gerilim koruması yapmaz; yalnız kapama komutunu uygular
Minimum Darbe Komutu200 ms
Teknik Seçim ve Fonksiyon Notu

XF bobini tek başına kapama enerjisini üretmez. Kapama yayı önceden manuel olarak veya MCH motor mekanizmasıyla kurulmuş olmalı; şalter açık ve kapamaya hazır olmalı, aktif açma emri bulunmamalıdır. Açma ve kapama komutları aynı anda mevcutsa açma emri önceliklidir.

Öne Çıkan Özellikler

  • Uzaktan elektriksel kapama: Kapama şartları sağlandığında şalteri dış kumanda sinyaliyle kapatır.
  • 0,85–1,1 × Un çalışma aralığı: Yardımcı besleme gerilimi bobinin nominal sınıfıyla uyumlu olmalıdır.
  • Çekmeceli uyumu: Sabit ve çekmeceli ACB yapıları için farklı bobin/terminal referansları kullanılır.
  • 200 ms minimum komut: Darbe tipi kumandada kapama emri en az 200 ms sürmelidir.
  • Haberleşmeli XF Com: Uyumlu MasterPact haberleşme modülü üzerinden uzaktan kapama mimarisine entegre edilebilir.
  • MasterPact NT/NW zamanlama: Kapama yanıtı NT ve NW gövde/akım sınıfına göre 55–80 ms aralığında değişir.

Kimler İçin İdeal?

  • Uzaktan kapama komutu gereken ana dağıtım panoları
  • Otomatik transfer ve kaynak değiştirme sistemleri
  • PLC, röle veya bina yönetim sistemi üzerinden ACB kapatan uygulamalar
  • MasterPact NT ailesinde bakım ve retrofit yapan teknik ekipler

Tipik Kullanım Alanları

  • Uzaktan ACB kapama
  • Otomatik transfer sistemleri
  • Jeneratör / şebeke kumandası
  • PLC / otomasyon çıkışları
  • Ana dağıtım panoları
  • Bakım ve retrofit

Seçim ve Uyumluluk Notu

47414 seçiminde MasterPact NT çekmeceli, Çekmeceli, 100–130 V AC 50/60 Hz / 100–130 V DC ve Haberleşmeli XF Com birlikte doğrulanmalıdır. XF kapama bobini MX açma ve MN düşük gerilim bobinleriyle aynı ürün değildir. Kapama yayının kurulu olması ve şalterin 'ready to close' koşullarını sağlaması gerekir. Haberleşmeli sürümde uyumlu haberleşme modülü ve kablolama altyapısı ayrıca kontrol edilmelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

47414, Schneider Electric MasterPact NT/NW aksesuar kayıtlarında XF kapama gerilim bobini olarak doğrulanmıştır. NT/NW ürünlerinde ülke ve ürün kodu bazında yaşam döngüsü farklılıkları görülebileceğinden Türkiye'deki güncel ticari durum ve varsa geçiş çözümü sipariş öncesinde doğrulanmalıdır.

Montaj ve Devreye Alma Notları

  • Ana güç ve yardımcı kumanda devrelerini enerjisiz bırakın; kilitleme/etiketleme prosedürünü uygulayın.
  • Bobinin çekmeceli şalter yapısına ve 100–130 V AC 50/60 Hz / 100–130 V DC yardımcı beslemesine uygun olduğunu doğrulayın.
  • XF bobinini üreticinin belirttiği kapama bobini yuvasına ve terminal düzenine göre monte edin.
  • Kapama yayının MCH motor mekanizması veya manuel kurma koluyla tam kurulu olduğunu ve şalterin kapamaya hazır göstergesini kontrol edin.
  • Haberleşmeli sürümde kumanda modülü ve haberleşme bağlantılarını üretici şemasına göre tamamlayın.
  • Devreye almada açık ve hazır durumdaki şaltere kapama komutu vererek XF'nin güvenilir şekilde kapama yaptığını; aktif açma emrinde kapamanın engellendiğini doğrulayın.

Neden Elektrofors?

Schneider Electric 47414 XF bobini seçilirken yalnız voltaj değeri değil; şalter ailesi, sabit/çekmeceli mekanizma ve haberleşme tipi birlikte değerlendirilmelidir. Elektrofors, Schneider Electric Online Satış Partneri olarak doğru kapama bobini referansının teknik eşleşmesinin kontrol edilmesine yardımcı olur.

  • Gerilim doğrulaması: AC/DC kapsamı ve yardımcı besleme sınıfı tam ürün koduyla kontrol edilir.
  • Montaj doğrulaması: Sabit, çekmeceli, NT/NW, MTZ, MVS ve ENW gövdeleri birbirinden ayrılır.
  • Fonksiyon doğrulaması: XF kapama, MX açma ve MN düşük gerilim bobinleri karıştırılmaz.
  • Mağazadan teslim: Uygun stok durumunda Ankara İvedik OSB mağazamızdan teslim seçeneği değerlendirilebilir.

Teknik içerik Schneider Electric MasterPact NT/NW, MasterPact MTZ Active, EasyPact MVS ve EasyPact NW ürün kayıtları ile kumanda aksesuarı dokümanları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, kumanda gerilimi, sabit/çekmeceli yapı, kontrol tipi ve güncel üretici bağlantı şeması doğrulanmalıdır.
