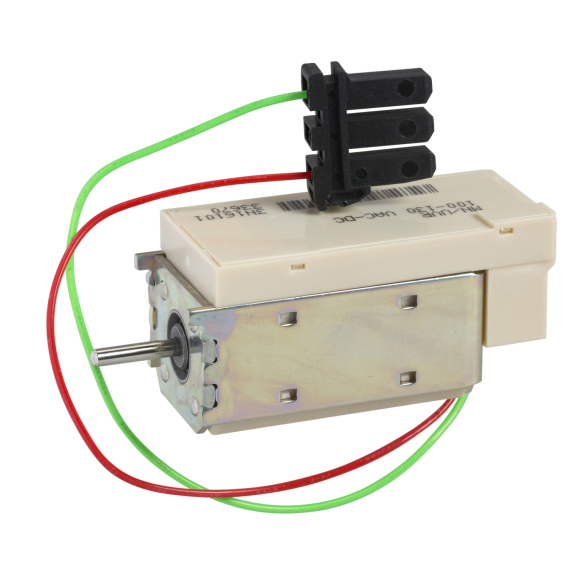

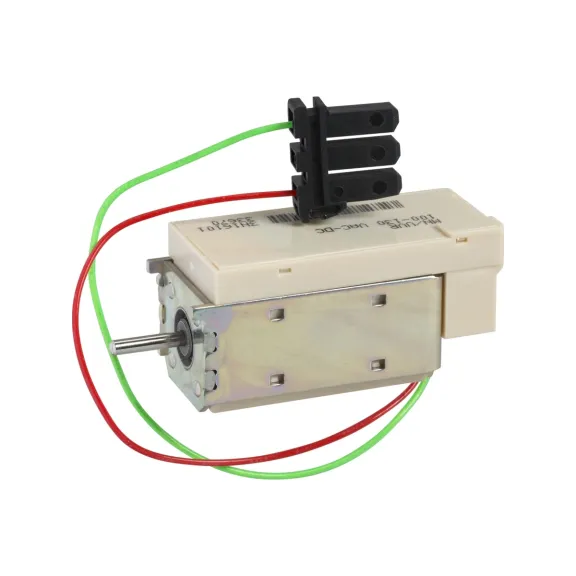

Schneider Electric 48503, MasterPact NW, EasyPact MVS, Çekmeceli Açık Tip Güç Şalterleri için MN Düşük Gerilim Bobini, 100-130 Volt AC
Ürün Görselleri Temsilidir! %62 İndirim Stok Sorunuz

Schneider Electric 48503, MasterPact NW, EasyPact MVS, Çekmeceli Açık Tip Güç Şalterleri için MN Düşük Gerilim Bobini, 100-130 Volt AC

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: 48503
  • Ean Barkodu: 3303430485032
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
9.840,23TL
25.895,34TL
KDV Hariç: 8.200,19TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric 48503, MasterPact NW, EasyPact MVS, Çekmeceli Açık Tip Güç Şalterleri için MN Düşük Gerilim Bobini, 100-130 Volt AC

Schneider Electric 48503, MasterPact NW / NW DC / NW NAVY açık tip güç şalterlerinde besleme gerilimini izleyerek düşük gerilim durumunda şalteri otomatik açtıran MN düşük gerilim bobinidir. MN, besleme gerilimi kabul edilebilir seviyenin altına düştüğünde mekanizmayı serbest bırakarak ana kontakların açılmasını sağlar.

Bu referans çekmeceli yapı için 100–130 V AC 50/60 Hz / 100–130 V DC anma beslemesiyle çalışır. Schneider Electric teknik verilerine göre MN'nin açma eşiği 0,35–0,70 × Un; yeniden kapamaya izin verme eşiği ise yaklaşık 0,85 × Un seviyesindedir. Bobin enerjisiz kaldığında şalter manuel veya elektriksel olarak kapatılamaz.

Bu ürünün şalter yanıt süresi 90 ms ±5 % sınıfındadır. MN'nin görevi sürekli gerilim gözetimidir; bu nedenle MX şönt açtırma bobininden farklı olarak yalnız bir açma darbesi beklemez. Kısa süreli gerilim çukurlarında gereksiz açmayı önlemek gereken uygulamalarda Schneider'in uyumlu MN gecikme ünitesi ayrıca değerlendirilebilir.

Schneider Electric 48503 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde MasterPact NW / NW DC / NW NAVY, çekmeceli mekanik yapı, 100–130 V AC 50/60 Hz / 100–130 V DC besleme sınıfı ve tesisin düşük gerilimde açma / yeniden kapama felsefesi birlikte doğrulanmalıdır.

Schneider Electric48503MNMasterPact NWÇekmeceli100–130 V AC 50/60 Hz / 100–130 V DC

Teknik Özellikler

Elektriksel ve İşlevsel Özellikler

MarkaSchneider Electric
Ürün Kodu / EAN48503 / 3303430485032
Ürün TipiMN düşük gerilim bobini / undervoltage release
Uyumlu SeriMasterPact NW / NW DC / NW NAVY
Montaj TipiÇekmeceli
Anma Besleme Gerilimi100–130 V AC 50/60 Hz / 100–130 V DC
Açma Eşiği0,35–0,70 × Un
Yeniden Kapamaya İzin Eşiğiyaklaşık 0,85 × Un
Şalter Yanıt Süresi90 ms ±5 %
Tutma Gücü4,5 W/VA
İlk Çekme Tüketimiyaklaşık 200 W/VA, 200 ms

Fonksiyon Ayrımı

MN İşleviDüşük gerilimde otomatik açma ve yeterli gerilim geri gelmeden kapamayı engelleme
MX'den FarkıHarici açma komutu beklemez; besleme gerilimini sürekli gözetir
XF'den FarkıKapama yapmaz; düşük gerilim güvenlik işlevi sağlar
MCH'den FarkıKapama yayını kurmaz; MCH yalnız yay mekanizmasını şarj eder
Teknik Seçim ve Fonksiyon Notu

MN düşük gerilim bobini enerjisiz bırakıldığında şalter kapatılamaz. Bu davranış bir arıza değildir; MN'nin güvenlik işlevinin parçasıdır. Şalterin kapatılabilmesi için MN beslemesinin yeniden yaklaşık 0,85 × Un seviyesine yükselmesi gerekir.

Öne Çıkan Özellikler

  • Düşük gerilimde otomatik açma: Besleme 0,35–0,70 × Un aralığına düştüğünde şalteri açtırır.
  • Yeniden kapama kilidi: MN beslemesi yeterli seviyeye dönmeden manuel veya elektriksel kapamaya izin vermez.
  • Çekmeceli uyumu: Sabit ve çekmeceli ACB yapıları için farklı MN referansları kullanılır.
  • Sürekli güvenlik gözetimi: MX gibi yalnız komut anında çalışan bir şönt açtırma elemanı değil, düşük gerilim varlığını izleyen güvenlik aksesuarıdır.
  • Gecikme seçeneği: Kısa gerilim çukurlarında gereksiz açmayı azaltmak için uyumlu MN gecikme ünitesi ayrı aksesuar olarak değerlendirilebilir.
  • MasterPact zamanlama: Şalterin gerçek açma yanıtı NT/NW veya ComPacT gövde yapısına göre ürün bazında tanımlanır.

Kimler İçin İdeal?

  • Besleme gerilimi kaybında ACB'nin otomatik açması gereken ana dağıtım panoları
  • Gerilim geri gelmeden yeniden kapamayı engellemek isteyen güvenlik odaklı tesisler
  • Jeneratör, şebeke ve kaynak transfer sistemlerinde düşük gerilim kilitlemesi kullanan projeler
  • MasterPact NW ailesinde bakım ve retrofit yapan teknik ekipler

Tipik Kullanım Alanları

  • Düşük gerilim koruması
  • Gerilim kaybında otomatik açma
  • Yeniden kapama kilitlemesi
  • Ana dağıtım panoları
  • Jeneratör / şebeke uygulamaları
  • Bakım ve retrofit

Seçim ve Uyumluluk Notu

48503 seçiminde MasterPact NW / NW DC / NW NAVY, Çekmeceli ve 100–130 V AC 50/60 Hz / 100–130 V DC birlikte doğrulanmalıdır. MN, MX açtırma bobiniyle aynı ürün değildir: MX harici elektriksel komutla açarken MN düşük gerilim oluştuğunda açar ve yeterli gerilim geri gelmeden kapamayı engeller. Kısa süreli gerilim çukurlarının tolere edilmesi gerekiyorsa uyumlu MN gecikme ünitesi ayrıca seçilmelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

48503, Schneider Electric'in MasterPact/ComPacT aksesuar kayıtlarında MN düşük gerilim bobini olarak doğrulanmıştır. Eski nesil referanslarda ülke bazlı yaşam döngüsü farklılıkları olabileceğinden Türkiye'deki güncel ticari durum ve varsa geçiş çözümü sipariş öncesinde kontrol edilmelidir.

Montaj ve Devreye Alma Notları

  • Ana güç ve yardımcı devreleri tamamen enerjisiz bırakın; kilitleme/etiketleme prosedürünü uygulayın.
  • Bobinin çekmeceli şalter yapısına ve 100–130 V AC 50/60 Hz / 100–130 V DC besleme gerilimine uygun olduğunu doğrulayın.
  • MN bobinini üreticinin belirttiği düşük gerilim bobini yuvasına ve terminal düzenine göre monte edin.
  • MN beslemesini kesintisiz gözetilecek yardımcı kaynağa bağlayın; kablo kesiti ve hat düşümünü üretici bağlantı şartlarına göre kontrol edin.
  • Devreye almada gerilimi kontrollü olarak düşürerek açma davranışını ve gerilim yaklaşık 0,85 × Un seviyesine dönmeden şalterin kapanmadığını doğrulayın.
  • Gecikme ünitesi kullanılıyorsa zaman ayarını tesisin gerilim çukuru toleransı ve güvenlik senaryosuna göre test edin.

Neden Elektrofors?

Schneider Electric 48503 MN bobini seçilirken yalnız voltaj değeri değil; şalter ailesi, sabit/çekmeceli yapı ve gerilim kaybında istenen açma davranışı birlikte değerlendirilmelidir. Elektrofors, Schneider Electric Online Satış Partneri olarak doğru düşük gerilim bobini referansının teknik eşleşmesinin kontrol edilmesine yardımcı olur.

  • Gerilim doğrulaması: AC/DC kapsamı ve anma beslemesi tam ürün koduyla kontrol edilir.
  • Montaj doğrulaması: Sabit, çekmeceli, NT/NW, ComPacT ve MTZ gövdeleri doğru referansla eşleştirilir.
  • Fonksiyon doğrulaması: MN düşük gerilim, MX açma, XF kapama ve MCH motor mekanizması birbirinden ayrılır.
  • Mağazadan teslim: Uygun stok durumunda Ankara İvedik OSB mağazamızdan teslim seçeneği değerlendirilebilir.

Teknik içerik Schneider Electric MasterPact NT/NW, ComPacT NS ve MasterPact MTZ Active ürün kayıtları ile MN düşük gerilim bobini katalog/kullanıcı kılavuzları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, anma gerilimi, sabit/çekmeceli yapı, gecikme gereksinimi ve güncel üretici bağlantı şeması doğrulanmalıdır.
