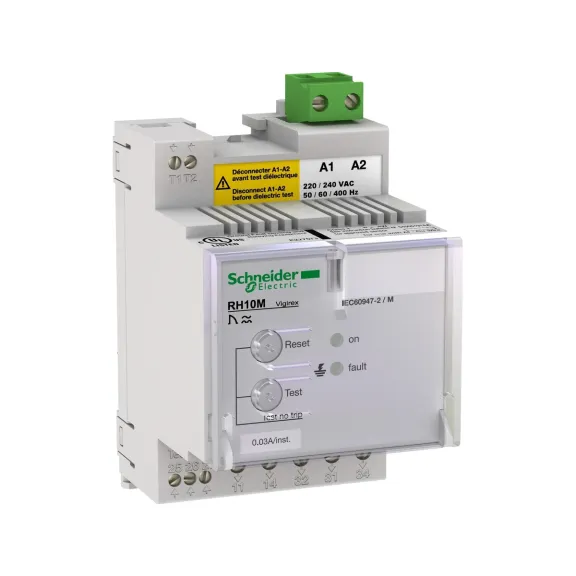

Schneider Electric 56135, VigiRex, RH10M 300mA Kaçak Akım Algılama Rölesi, Gecikmesiz, 220-240 V AC
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: 56135
- Ean Barkodu: 3303430561354
- Üretim Yeri: Fransa
13.392,00TL
KDV Hariç: 11.160,00TL
Teknik Özellikler
| Temel Özellikler | |
| Üretici Ürün Adı | 56135 - toprak kaçağı rölesi RH10M - 300 mA - |
| Seri | VigiPacT |
| Ürün Yada Bileşen Tipi | Rezidüel akım koruma rölesi |
| Ürün Grubu | RH10M |
| Röle Uygulaması | Koruma rölesi |
| Ayar Tipi | Yok |
| Rezidüel Toprak Kaçağı Duyarlılık Ayar Tipi | Sabit |
| Toprak Kaçağı Hassasiyeti | 0,3 A |
| Toprak Kaçağı Zaman Gecikmesi | Anlık |
| Klasik Muhafazalı Termik Akım(Ithe) | 8 A |
| Nominal Besleme Gerilimi(Us) | 220...240 V AC 50/60 Hz % 55...110 |
| Akım Sensörü Uyumluluğu | VigiPacT A toprak kaçağı akım sensörü VigiPacT L toprak kaçağı akım sensörü VigiPacT TOA toprak kaçağı akım sensörü |
| Toprak Kaçağı Koruma Sınıfı | A tipi |
| Topraklama Sistemi | IT TN-S TT |
| Minimum Yük | 10 mA -de 12 V |
| Sıfırlama | Manuel sıfırlama |
| Montaj Desteği | DIN rayı |
| Güç Tüketimi | 4 VA |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 8 kV |
| İzlenen Dağıtım Sistemi | 1000 V - AC -de 400 Hz (maksimum) 1000 V - AC -de 50/60 Hz (maksimum) |
| Tamamlayıcı Özellikler | |
| İzleme | Elektronik (sürekli) Güç besleme (sürekli) Röle/sensör bağlantısı (sürekli) |
| Ölçümün Tipi | Toprak hatası akım dahili ölçümü, aralik: % 80...100 |
| Test Fonksiyonu | Uzaktan test Yerel |
| IP Koruma Sınıfı | IP20 bağlantı terminallerinde: conforming to EN/IEC 60529 IP30 yan parçalarda: conforming to EN/IEC 60529 IP40 ön yüzde: conforming to EN/IEC 60529 |
| Ayarların Kurcalamay Dayanıklılığı | Mühürlenebilir kapakla korunur |
| 9mm Aralık | 6 |
| Standartlar | CAN/CSA C22.2 No. 144 EN/IEC 60755 EN/IEC 60947-2 Annex M UL 1053 |
| Mekanik Dayanıklılık | IK koruma 2 joules: IK07 'e uygunEN 50102 Titreşimler 13,2...100 Hz: 0,7 g Titreşimler 2...13,2 Hz: +/- 1 mm Yangına dayanıklılık 'e uygunIEC 60695-2-1 |
| Bağlantı ve Terminal Bilgileri | Gerilim varlığı: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Gerilim varlığı: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12 Gerilim varlığı: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16 Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12 Yardımcı güç besleme: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 |
| Tel Sıyırma Uzunluğu | Gerilim varlığı: 8 mm for alt connection Hata: 8 mm for alt connection Röle testi ve hata sıfırlama: 5 mm for alt connection Sensör: 5 mm for üst connection Yardımcı güç besleme: 7 mm for üst connection |
| Genişlik | 54 mm |
| Yükseklik | 81 mm |
| Derinlik | 74 mm |
| Ürün Ağırlığı | 0,3 kg |
| Sıkma Torku | Gerilim varlığı: 0,6 N.m alt Hata: 0,6 N.m alt Röle testi ve hata sıfırlama: 0,25 N.m alt Sensör: 0,25 N.m üst Yardımcı güç besleme: 0,6 N.m üst |
| Koruma Sınıfı(IK) | IK07 conforming to EN 50102 |
| Uygun Ortam Koşulları | |
| Nominal Çalışma Ortam Sıcaklığı | -35…70 °C |
| Aşırı Gerilim Kategorisi | IV |
| Elektrik Çarpmalarına Karşı Koruma Sınıfı | Sınıf II |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| Depolama Ortam Koşulları | -55…85 °C |
| Elektromanyetik Uyumluluk | Alçak enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-4 Elektrostatik deşarj bağışıklık testi: 4 'e uygunIEC 61000-4-2 Iletimli radyo frekansı bağışıklık testi: 3 'e uygunIEC 61000-4-6 Iletimli ve yayılmalı emisyonlar: B 'e uygunCISPR 11 Radyasyon duyarlılığı: 3 'e uygunIEC 61000-4-3 Yüksek enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-5 |
| Bağıl Nem | 95 % -de 55 °C |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 8,5 cm |
| Paket 1 Genişliği | 7,6 cm |
| Paket 1 Uzunluğu | 9,1 cm |
| Paket 1 Ağırlığı | 276,0 g |
| Paket 2 Birim Türü | S03 |
| Paket 2'deki Birim Sayısı | 36 |
| Paket 2 Yüksekliği | 30,0 cm |
| Paket 2 Genişliği | 30,0 cm |
| Paket 2 Uzunluğu | 40,0 cm |
| Paket 2 Ağırlığı | 10,135 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
