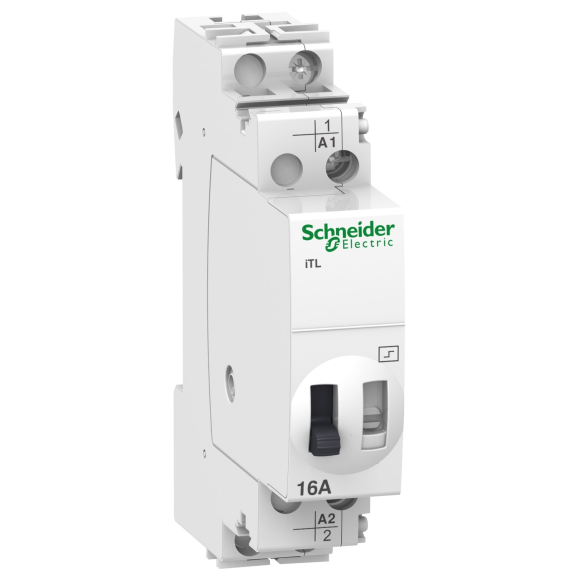

Schneider Electric A9C30211, Acti 9 iTL, 16 Amper, Darbe Akım Rölesi, 1NA, 48 Volt AC, 24 Volt DC
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric A9C30211, Acti 9 iTL, 16 Amper, Darbe Akım Rölesi, 1NA, 48 Volt AC, 24 Volt DC

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: A9C30211
  • Ean Barkodu: 3606480088964
  • Üretim Yeri: Belçika
0 yorum yapılmış. / Sizde Yorum Yapın!
2.041,32TL
4.437,66TL
KDV Hariç: 1.701,10TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric A9C30211, Acti 9 iTL, 16 Amper, Darbe Akım Rölesi, 1NA, 48 Volt AC, 24 Volt DC

A9C30211, Acti 9 iTL ailesinde yer alan 16 A, 1P / 1 NA darbe akım rölesidir. Kısa süreli kumanda darbesi ile kontak konumunu değiştirir ve mekanik kilitleme yapısı sayesinde bobinin sürekli enerjili tutulmasına ihtiyaç duymadan son konumunu korur.

Bu çalışma mantığı özellikle aynı aydınlatma devresinin birden fazla butondan kumanda edildiği koridor, merdiven, otel, ofis ve bina otomasyonu uygulamalarında klasik vavien/kruvaze tesisatın yerine merkezi bir DIN rayı çözümü kurulmasına yardımcı olur.

Kontrol bobini 24 V DC
48 V AC 50/60 Hz ile çalışır ve üretici verisindeki darbe süresi 50 ms...1 s aralığındadır. Bu nedenle ürün seçerken yalnız 16 A kontak akımına değil, kumanda devresinin AC/DC gerilimine de birebir dikkat edilmelidir.

Acti 9 iTL yapısında uzaktan darbe kumandasına ek olarak ön yüzde manuel kontrol ve AÇIK/KAPALI konum göstergesi bulunur. Üretici ayrıca Acti 9 yardımcı modülleriyle kombinasyonu destekler; ancak yardımcı modül uyumluluğu tam referans bazında doğrulanmalıdır.

A9C30211Acti 9iTL16 A1 NA24 V DC / 48 V AC 50/60 Hz

Teknik Özellikler

Ürün Kimliği ve Anahtarlama Yapısı

MarkaSchneider Electric
Ürün Kodu / EANA9C30211
3606480088964
Seri / AileActi 9 iTL
Ürün / Bileşen TipiDarbe akım rölesi / impuls rölesi
Ürün GrubuİTL
UygulamaStandart
Kutup Sayısı1P
Kontak Yapısı1 NA
Nominal Akım (In)16 A
Nominal Çalışma Gerilimi (Ue)250 V AC 50/60 Hz

Kontrol ve Kumanda Özellikleri

Kontrol Devresi Gerilimi (Uc)24 V DC
48 V AC 50/60 Hz
Kontrol SinyaliDarbe
Darbe Süresi50 ms...1 s
Kontrol TipiBobin bağlantısının kesilmesi
Uzaktan ve manuel kontrol
Uzaktan KumandaIşıklı basmalı düğme 3 mA
Cihaz Üzeri GöstergeAÇIK/KAPALI göstergesi
Anahtarlama Frekansı100 anahtarlama işlemi/gün
5 anahtarlama işlemi/dakika

Dayanıklılık ve Montaj

Elektriksel DayanıklılıkAC-21: 200000 çevrim
AC-22: 100000 çevrim
Montaj TipiSabit
Montaj DesteğiDIN rayı
9 mm Modül Adımı2
Boyutlar84 mm × 18 mm × 60 mm
Yükseklik × genişlik × derinlik
Terminal KapasitesiGüç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² esnek
Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² halkalı ve esnek
Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² sert
Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² sert ile
Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert
Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert ile
Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² esnek
Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² halkalı ve esnek
Tel Sıyırma Uzunluğu11 mm
Sıkma Torku1 N.m

Standartlar ve Çevresel Koşullar

StandartlarEN/IEC 60669-1 ve EN/IEC 60669-2-2
Ürün SertifikalarıGOST
Kalite İşaretleriCEBEC
IMQ
KEMA
NF
VDE
IP Koruma DerecesiIP20 — IEC 60529 (cihaz ön yüzü/açıklık)
IP40 — IEC 60529 (modüler pano içinde)
Kirlenme Derecesi3
Çalışma Sıcaklığı-20…50 °C
Depolama Sıcaklığı-40…70 °C
Bağıl Nem95 % — 55 °C
Gürültü Seviyesi60 dB
Yük Seçimi ve Kumanda Devresi Notu

Darbe rölesinin kontak akımı, bağlanan yükün gerçek anahtarlama karakteristiğiyle birlikte değerlendirilmelidir. LED sürücüler, floresan balastlar, kapasitif girişli güç kaynakları ve yüksek ilk kalkış akımlı yüklar için yalnız nominal amper değerine bakmak yeterli değildir.

Kontrol bobinine sürekli gerilim uygulanmamalı; anlık darbe kumandası üretici sınırları içinde tutulmalıdır. Buton devresi, yardımcı modül ve kontrol gerilimi bağlantıları Schneider Electric bağlantı şemasına göre yapılmalıdır.

Öne Çıkan Özellikler

  • Darbe ile bistabil anahtarlama: Kısa kumanda darbesi sonrası kontak konumu mekanik olarak korunur; bobinin sürekli enerjili kalması gerekmez.
  • Uzaktan + manuel kontrol: Buton devresi üzerinden uzaktan kumandaya ek olarak ön yüzde doğrudan manuel müdahale mümkündür.
  • Konum göstergesi: AÇIK/KAPALI göstergesi bakım ve devreye alma sırasında kontak durumunun kontrolüne yardımcı olur.
  • DIN rayı montaj: Modüler pano içinde kompakt Acti 9 mimarisine uygun montaj sağlar.
  • Aydınlatma uygulamaları: Schneider Electric iTL ailesini farklı aydınlatma türleriyle uyumlu olarak tanımlar.
  • Elektriksel dayanıklılık: AC-21: 200000 çevrim
    AC-22: 100000 çevrim değerleri yük kategorisine göre üretici verisinde belirtilir.
  • Çok noktalı buton kumandası: Paralel bağlanan anlık butonlarla aynı devrenin birden fazla noktadan aç/kapa kontrolüne uygundur.

Kimler İçin İdeal?

  • Bina ve aydınlatma otomasyonu yapan elektrik taahhüt firmaları
  • Koridor, merdiven, otel ve ofis aydınlatma devreleri tasarlayan proje ekipleri
  • DIN rayı üzerinde merkezi anahtarlama isteyen pano üreticileri
  • Mevcut çok noktalı aydınlatma devrelerini darbe rölesi mantığıyla yenileyen bakım ekipleri

Tipik Kullanım Alanları

  • Koridor ve merdiven aydınlatması
  • Otel oda ve ortak alan kumandası
  • Ofis ve ticari bina aydınlatma panoları
  • Birden fazla butondan tek devre kontrolü
  • Bina otomasyonu ve merkezi pano kumandası
  • DIN rayı modüler kontrol devreleri

Seçim ve Uyumluluk Notu

A9C30211 seçiminde 16 A anma akımı, 1 NA kontak yapısı ve 24 V DC
48 V AC 50/60 Hz bobin gerilimi birlikte doğrulanmalıdır. Aynı iTL ailesindeki 24 V AC / 12 V DC, 48 V AC / 24 V DC ve 230–240 V AC / 110 V DC varyantlar bobin gerilimi açısından birbirinin doğrudan muadili değildir.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu referans Schneider Electric Türkiye'nin güncel ürün kayıtlarında erişilebilir durumdadır. Doğrudan ikame ihtiyacı bulunması halinde yalnız akım ve bobin gerilimi değil; kutup/kontak yapısı, kontrol gerilimi ve iTL/iTLi işlevi birlikte doğrulanmalıdır.

Montaj ve Devreye Alma Notları

  • Kumanda devresinin AC/DC gerilimini cihazın Uc değeriyle birebir eşleştirin.
  • Anlık buton kontaklarını üretici bağlantı şemasına göre bağlayın; sürekli tutulan anahtar yerine darbe tipi kumanda kullanın.
  • Güç devresi yük akımı ile yükün ilk kalkış/inrush karakteristiğini birlikte kontrol edin.
  • Terminal kesitlerini ve 1 N·m sıkma torkunu ürün teknik verisine göre uygulayın.
  • Devreye alma sırasında manuel O-I kontrolünü, uzaktan buton kumandasını ve konum göstergesini ayrı ayrı test edin.

Neden Elektrofors?

Schneider Electric A9C30211, Acti 9 iTL, 16 Amper, Darbe Akım Rölesi, 1NA, 48 Volt AC, 24 Volt DC satın alınırken ürün kodu, kontak akımı, kutup/kontak yapısı, bobin kontrol gerilimi ve uygulanacak yük tipi birlikte kontrol edilmelidir. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric referansı üzerinden sipariş oluşturabilirsiniz.

  • Bobin gerilimi ayrımı: 24 V AC / 12 V DC, 48 V AC / 24 V DC ve 230–240 V AC / 110 V DC varyantları birbirine karıştırılmaz.
  • Kontak yapısı ayrımı: 1NA, 2NA, 4NA ve 1NA+1NK modeller farklı devre işlevlerine göre değerlendirilir.
  • iTL / iTLi ayrımı: Changeover iTLi modeli standart iTL ile aynı uygulama gibi gösterilmez.
  • Yük karakteristiği: Özellikle LED ve elektronik sürücülü yüklerde yalnız nominal amper değerine göre seçim yapılmaz.

Teknik içerik, Elektrofors ürün veri alanları ile Schneider Electric'in güncel Acti 9 iTL/iTLi ürün kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai sipariş ve projelendirmede ürün kodu, bobin gerilimi, kontak yapısı, yük tipi, bağlantı şeması ve güncel üretici veri sayfası doğrulanmalıdır.
