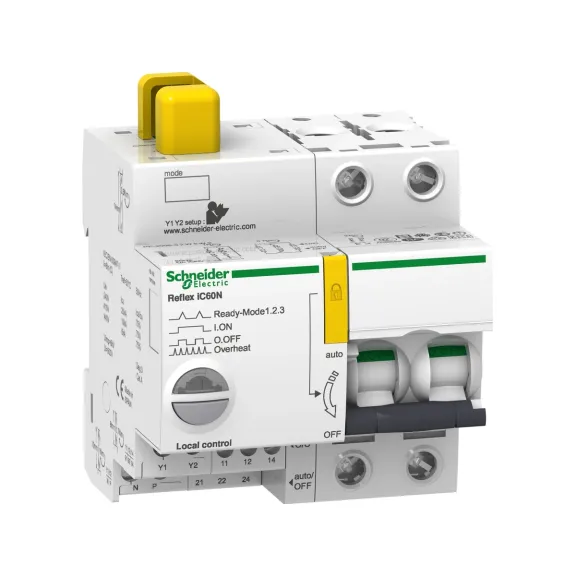

Schneider Electric A9C62240, Acti 9 Reflex iC60, 40 Amper, 2 Kutuplu, Entegre Kontrollü Otomatik Sigorta, 10 kA, Ti24 Haberleşmeli
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric A9C62240, Acti 9 Reflex iC60, 40 Amper, 2 Kutuplu, Entegre Kontrollü Otomatik Sigorta, 10 kA, Ti24 Haberleşmeli

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: A9C62240
  • Ean Barkodu: 3606480455612
  • Üretim Yeri: İspanya
0 yorum yapılmış. / Sizde Yorum Yapın!
13.647,26TL
29.667,96TL
KDV Hariç: 11.372,72TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric A9C62240, Acti 9 Reflex iC60, 40 Amper, 2 Kutuplu, Entegre Kontrollü Otomatik Sigorta, 10 kA, Ti24 Haberleşmeli

A9C62240, Acti9 Reflex iC60N ailesinde 40 A, C eğrili, 2 kutuplu termik-manyetik korumayı uzaktan açma-kapama işleviyle aynı modüler cihazda birleştiren Ti24 arayüzlü otomatik sigortadır.

IEC/EN 60947-2 değerlerine göre kesme kapasitesi 380…415 V AC'de 10 kA, 220…240 V AC'de 20 kA'dır. 2 kutbun tamamı korunur; ürün iki kutuplu devrelerin eş zamanlı korunması ve uzaktan kumandası için tasarlanmıştır.

Uzaktan kumanda tarafında darbe, sürekli ve çok düşük gerilimli sürekli sinyal seçenekleri; Ti24 arayüzü üzerinden Acti9 Smartlink/PLC bağlantısı ve yerel LED durum bildirimi bulunur. Kaçak akım koruması dahili değildir.

Referans durumu: Schneider Electric Türkiye ürün sayfasında üretimden kaldırılmış olarak gösterilmektedir. İncelenen resmî bölgesel kayıtlarda doğrudan bir ikame belirtilmemiştir. Stok ve satış sonrası uygunluğu sipariş öncesinde doğrulanmalıdır.

A9C6224040 A2PC Eğrisi10 kATi2481 mmDIN RayıDoğrudan İkame Yok

Teknik Özellikler

Ürün Kimliği ve Koruma Yapısı

MarkaSchneider Electric
Ürün Kodu / EANA9C62240
3606480455612
Seri / Ürün AilesiActi9
Reflex iC60N
Ürün / Bileşen TipiEntegre kontrollü otomatik sigorta
Kutup Sayısı2P — 2 korumalı kutup
Nominal Akım / Açma Eğrisi40 A
C eğrisi
Şebeke / FrekansAC
50/60 Hz
Açtırma TeknolojisiTermik-manyetik

Elektriksel Değerler ve Kumanda

Kesme Kapasitesi (Icu)10 kA — 380…415 V AC
20 kA — 220…240 V AC
IEC/EN 60947-2
Yalıtım Gerilimi (Ui)500 V AC
Nominal Besleme Gerilimi (Us)230 V AC, 50/60 Hz
Kumanda Gerilimleri (Uc)24 V AC/DC
48 V AC/DC
230 V AC, 50/60 Hz
Kontrol Sinyali TürleriDarbe
Sürekli
Sürekli çok düşük gerilim
Kumanda YöntemleriÖn ON/OFF düğmesi
Uzaktan darbe veya sürekli kumanda
Anahtarlama
3 seçilebilir çalışma modu
Ti24 / PLC HaberleşmesiActi9 Smartlink ve uygun PLC mimarileriyle arayüzleme
Kontak Konumu GöstergesiVar

Montaj ve Fiziksel Özellikler

Montaj Desteği35 mm simetrik DIN rayı
Montaj TipiSabit
Modüler Genişlik9 × 9 mm adım — toplam 81 mm
Boyutlar84 × 81 × 77 mm
Yükseklik × genişlik × derinlik
RenkBeyaz
Mekanik Dayanıklılık50.000 çevrim
Elektriksel Dayanıklılık50.000 çevrim — AC-1, 50 Hz
KilitlemeOFF konumunda asma kilitle kilitlenebilir

Sinyalleme, Çevre ve Standartlar

Yerel LED SinyallemeKırmızı LED: hata
Yanıp sönen LED: cihaz açık, aşırı ısınmış veya hazır
Yeşil LED: cihaz AÇIK
IP Koruma DerecesiIP20 — IEC 60529
Kirlenme Derecesi3
Tropikleşme2
Bağıl Nem%93 — 40 °C'de
Kaçak Akım KorumasıDahili değildir; uygun ayrı Vigi/kaçak akım çözümü değerlendirilmelidir
Ayırma / Koruma StandardıIEC/EN 60947-2'ye göre ayırmaya uygun; kısa devre ve aşırı yük koruması
Ürün Ağırlığıİncelenen resmî teknik kayıtta ayrıca belirtilmemiştir
Uzaktan Kapama ve Yeniden Enerjilendirme Güvenliği

Reflex iC60 uzaktan açma ve kapama işlevi sağlar; ancak bir koruma açmasından sonra kapama komutu verilmesi arızanın giderildiğini kanıtlamaz. İnsan, makine veya tesis için beklenmedik enerjilenme riski bulunan devrelerde kumanda mantığı; arıza doğrulama, kilitleme, yetkilendirme ve yerel güvenlik prosedürleriyle tasarlanmalıdır.

Nominal akım, C eğrisi, 2 kutuplu ve 2 korumalı kutuplu yapı, şebeke gerilimi, kesme kapasitesi, kontrol gerilimi ve Ti24 bağlantısı birlikte doğrulanmalıdır. Montaj, kablolama ve devreye alma yalnız yetkili elektrik personeli tarafından güncel Schneider Electric bağlantı şeması ve yürürlükteki kurallara göre yapılmalıdır.

Öne Çıkan Özellikler

  • Koruma ve kumanda tek cihazda: Termik-manyetik otomatik sigorta ile uzaktan açma-kapama mekanizması ayrı yardımcı gerektirmeden bütünleşik yapıdadır.
  • 40 A / 2P seçim: Bu referans 40 A nominal akım ve 2 korumalı kutup için tanımlıdır; farklı akım veya kutup referanslarıyla karıştırılmamalıdır.
  • C eğrisi: Genel dağıtım ve kalkış akımı bulunan uygun yüklerde koruma koordinasyonu için C açma karakteristiği sunar.
  • Çift gerilim seviyesinde Icu: IEC/EN 60947-2 kapsamında 380…415 V AC'de 10 kA, 220…240 V AC'de 20 kA kesme kapasitesi belirtilir.
  • Esnek kumanda girişleri: 24 V ve 48 V AC/DC ile 230 V AC kontrol seçenekleri farklı otomasyon mimarilerine uyum sağlar.
  • Ti24 arayüzü: Uygun Acti9 Smartlink ve PLC yapılarında kumanda ve durum bilgisinin pano otomasyonuna taşınmasına yardımcı olur.
  • Yerel görünürlük: LED göstergeler ve mekanik kontak konumu göstergesi, cihaz durumunun pano üzerinde izlenmesini kolaylaştırır.
  • Yüksek çevrim dayanımı: 50.000 mekanik ve 50.000 elektriksel çevrim değeri üretici verilerinde belirtilir.

Kimler İçin İdeal?

  • Pano imalatçıları: Koruma, uzaktan kumanda ve durum bilgisini kompakt bir Acti9 modülünde birleştirmek isteyen üreticiler için uygundur.
  • Otomasyon entegratörleri: Smartlink veya PLC üzerinden dağıtım devrelerini merkezi olarak izleyen ve kumanda eden ekipler için uygundur.
  • Elektrik proje mühendisleri: 40 A, C eğrisi ve 2P koruma koordinasyonunu uzaktan kumanda gereksinimiyle birlikte değerlendiren projelere yöneliktir.
  • Bakım ve yenileme ekipleri: Mevcut Reflex iC60N Ti24 referansını kod, EAN, akım ve kutup sayısıyla birebir doğrulayarak değiştiren ekipler için uygundur.

Tipik Kullanım Alanları

  • Bina otomasyonuna bağlı dağıtım panoları
  • Telekom ve uzak saha beslemeleri
  • Pompa, sulama ve yardımcı tesis devreleri
  • Merkezi enerji yönetimi uygulamaları
  • Erişimi zor teknik hacimlerde uzaktan kumanda
  • Referans bazlı bakım ve pano modernizasyonu

Seçim ve Uyumluluk Notu

Reflex iC60N, koruma elemanı ve uzaktan kumanda mekanizmasını bütünleşik sunar. Bu nedenle yalnız aynı amper veya aynı kutup sayısındaki standart iC60 otomatik sigorta, RCA/ARA yardımcı modülü ya da başka bir uzaktan kumandalı cihaz doğrudan muadil kabul edilmemelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

Schneider Electric Türkiye ürün sayfasında üretimden kaldırılmış olarak gösterilmektedir. İncelenen resmî bölgesel kayıtlarda doğrudan bir ikame belirtilmemiştir. Stok ve satış sonrası uygunluğu sipariş öncesinde doğrulanmalıdır.

Önemli: Olası alternatif seçiminde en az 40 A nominal akım, C eğrisi, 2P/2 korumalı kutup, ilgili şebekede kesme kapasitesi, kontrol gerilimleri, Ti24/PLC işlevi, fiziksel genişlik ve bağlantı düzeni birlikte eşleştirilmelidir.

  • Akım ve eğri: Bu referans 40 A ve C eğrisidir; yalnız gövde benzerliği farklı akım değerini muadil yapmaz.
  • Kutup yapısı: 2P gövdenin tüm 2 kutbu korunur. 2P, 3P ve 4P ürünler farklı genişlik ve bağlantı düzenine sahiptir.
  • Kesme kapasitesi: 10 kA değeri 380…415 V AC, 20 kA değeri 220…240 V AC için IEC/EN 60947-2 Icu değeridir; proje gerilimiyle birlikte okunmalıdır.
  • Kumanda devresi: Us ve Uc değerleri aynı kavram değildir. Besleme, darbe/sürekli kumanda türü ve AC/DC gerilim seviyesi bağlantı şemasına göre seçilmelidir.
  • Ti24 entegrasyonu: Smartlink veya PLC tarafındaki giriş/çıkış mimarisi, kablolama ve lojik işlevi devreye almadan önce doğrulanmalıdır.
  • Kaçak akım koruması: Ürün kısa devre ve aşırı yük koruması sağlar; kaçak akım koruması gerekiyorsa uygun ayrı çözüm projelendirilmelidir.
  • Pano alanı: Bu 2P model 9 adet 9 mm adım, toplam 81 mm genişlik kaplar.
  • Devreye alma: Yerel ON/OFF, uzaktan açma-kapama, LED durumları, kontak göstergesi ve güvenli kilitleme işlevleri kontrollü test edilmelidir.

Neden Elektrofors?

Schneider Electric A9C62240, Acti 9 Reflex iC60, 40 Amper, 2 Kutuplu, Entegre Kontrollü Otomatik Sigorta, 10 kA, Ti24 Haberleşmeli satın alınırken ürün kodu, EAN, 40 A nominal akım, 2P kutup yapısı, C eğrisi, Ti24 gereksinimi ve bölgesel ticari durum birlikte kontrol edilmelidir. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric referansı üzerinden sipariş oluşturabilirsiniz.

  • Kod bazlı teknik içerik: Her Reflex iC60N referansı akım, kutup sayısı, EAN ve gövde genişliğiyle ayrı değerlendirilir.
  • Doğru ürün ayrımı: Entegre kontrollü otomatik sigorta; standart MCB, RCA uzaktan kumanda yardımcısı ve ARA otomatik yeniden kapama cihazından ayrılır.
  • Uyumluluk odağı: Koruma değeri, kontrol gerilimi, Ti24 haberleşmesi ve pano alanı birlikte kontrol edilir.
  • Fiyat ve stok kontrolü: Ticari bilgiler sipariş öncesinde ilgili ürün sayfasından doğrulanabilir.

Teknik içerik, ilgili Schneider Electric ürün kodlarının resmî ürün kayıtları ve üretici teknik verileri esas alınarak hazırlanmıştır. Nihai sipariş ve pano uygulamasında ürün kodu, EAN, güncel üretici veri sayfası, bağlantı şeması, bölgesel ticari durum ve yürürlükteki elektrik güvenliği kuralları kontrol edilmelidir.
