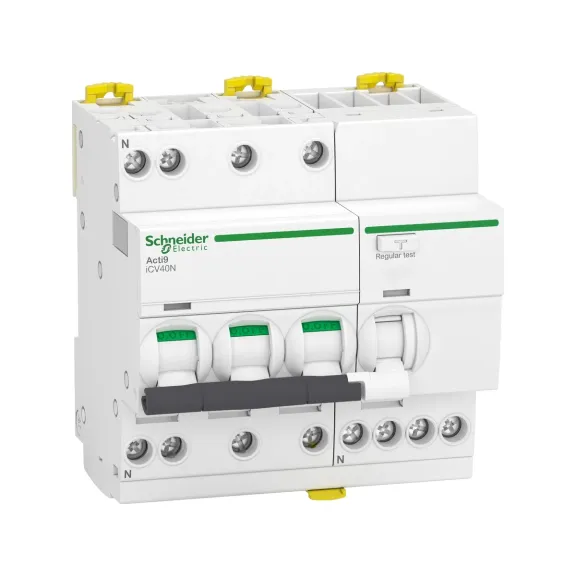

Schneider Electric A9DE3740, Acti 9 iDPNa Vigi, 40 Amper, 30mA, AC Tip, Kaçak Akım Korumalı Otomatik Sigorta, 6 kA, 3 Faz+Nötr

Teknik Özellikler

Öne Çıkan Özellikler

• Birleşik RCBO koruması: 40 A termik-manyetik aşırı akım koruması ile 30 mA kaçak akım korumasını aynı cihazda birleştirir.
• 30 mA hassasiyet: 30 mA anma kaçak akım hassasiyeti, temel koruma önlemlerine ek olarak kişilerin doğrudan temas kaynaklı elektrik çarpmasına karşı korunmasını destekler; koruyucu topraklama ve diğer zorunlu önlemlerin yerine geçmez.
• AC Tip algılama: Sinüzoidal alternatif kaçak akımlar için tasarlanmıştır; yükün kaçak akım dalga biçimiyle uyumluluğu doğrulanmalıdır.
• C açma eğrisi: 5–10 × In manyetik açma aralığıyla genel dağıtım ve makul ilk kalkış akımına sahip yüklerde koordinasyonu destekler.
• 6 kA Icn: 6 kA Icn — 400 V AC 50/60 Hz (IEC/EN 61009-2-1) koşulundaki kısa devre kesme performansını tanımlar; montaj noktasındaki beklenen kısa devre akımıyla karşılaştırılmalıdır.
• Gerilimden bağımsız kaçak akım açması: Gerilim bağımsız teknolojisi, kaçak akım açma işlevinin şebeke gerilimine bağlı olmamasını sağlar.
• Durum ve arıza göstergesi: AÇIK/KAPALI göstergesi
  Arıza gösterimi bilgileri, açma nedeninin ve kontak durumunun bakım sırasında daha hızlı değerlendirilmesini destekler.
• DIN rayı ve pano entegrasyonu: Acti9 9 mm aralıklı tarak bara sistemi ve DIN rayı uygulamalarıyla pano bütünlüğü sağlar.

Kimler İçin İdeal?

• Elektrik proje mühendisleri: Aşırı akım, kısa devre ve kaçak akım korumasını tek referans üzerinden koordine eden profesyoneller için uygundur.
• Pano imalatçıları: Modüler dağıtım panolarında ürün kodu bazlı, tekrarlanabilir RCBO çözümü kullanan üreticilere yöneliktir.
• Elektrik taahhüt firmaları: Konut, ticari yapı ve uygun endüstriyel son devrelerde DIN rayı koruma uygulamaları için değerlendirilebilir.
• Bakım ve işletme ekipleri: Arıza göstergesi ve test düzeni bulunan referanslarla hızlı devre kontrolü gereken çalışmalar için uygundur.
• Makine ve sistem entegratörleri: Uygun kaçak akım dalga biçimine sahip yardımcı besleme ve dağıtım çıkışlarında kullanılabilir.

Tipik Kullanım Alanları

• Üç fazlı ve nötrlü ticari bina son dağıtım devreleri
• Kişiler için 30 mA ilave koruma gereken uygun aydınlatma, priz ve son devreler
• Kısa devre, aşırı yük ve kaçak akım korumasının tek cihazda istendiği 3P+N devreler
• DIN raylı dağıtım panolarında üç faz ve nötrün birlikte anahtarlanması gereken uygulamalar
• Referans bazlı bakım, yenileme ve pano genişletme çalışmaları

Seçim ve Uyumluluk Notu

Bu referansın akım, kutup, açma eğrisi, kaçak akım hassasiyeti, kaçak akım sınıfı ve kısa devre kapasitesi birlikte değerlendirilmelidir. Aynı seri içindeki farklı hassasiyet veya algılama sınıfına sahip ürünler doğrudan eşdeğer kabul edilmemelidir.

• Anma akımı: 40 A değeri; kablo kesiti, döşeme yöntemi, ortam sıcaklığı, birlikte döşeme ve yük karakteristiğine göre doğrulanmalıdır.
• Kaçak akım hassasiyeti: 30 mA anma kaçak akım hassasiyeti, temel koruma önlemlerine ek olarak kişilerin doğrudan temas kaynaklı elektrik çarpmasına karşı korunmasını destekler; koruyucu topraklama ve diğer zorunlu önlemlerin yerine geçmez.
• Kaçak akım sınıfı: AC Tip kaçak akım algılama, sinüzoidal alternatif kaçak akımlar için tasarlanmıştır. Elektronik güç kaynakları, doğrultucular, hız kontrol cihazları veya darbeli DC bileşen oluşturabilen yüklerde Type A, A-SI ya da uygulamaya uygun başka bir sınıf gerekip gerekmediği proje aşamasında doğrulanmalıdır.
• Kesme kapasitesi: 6 kA Icn değeri yalnızca belirtilen gerilim ve IEC/EN 61009-2-1 koşullarıyla birlikte anlamlıdır; beklenen kısa devre akımı bu kapasiteyi aşmamalıdır.
• Kutup yapısı: 3P+N düzeni üç faz iletkeninde aşırı akım koruması sağlanırken nötr iletkeninin de birlikte anahtarlanmasına imkân verir. Nötrün konumu ve bağlantı yönü ürün şemasına göre uygulanmalıdır.
• Test düzeni: Test düğmesi üretici talimatı ve tesis işletme prosedürüne göre periyodik olarak kullanılmalıdır; test düğmesi koruyucu iletken, izolasyon veya açma süresi ölçümlerinin yerine geçmez.
• Sipariş doğrulaması: Ürün kodu, satış durumu, varsa ikame referans, aksesuar ve tarak bara uyumluluğu sipariş öncesinde Schneider Electric Türkiye ürün sayfasından kontrol edilmelidir.
