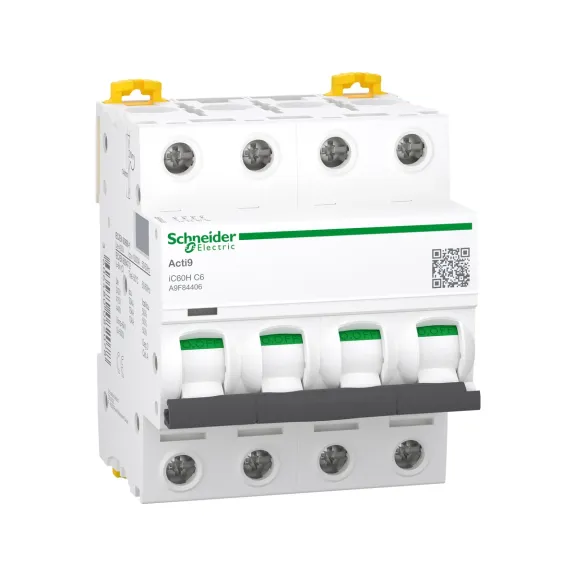

Schneider Electric A9F84406, Acti 9 iC60H, 6 Amper, 4 Kutuplu, C Tipi, Otomatik Sigorta, 10 kA, 4x6C
- Stok Durumu: 7
- Marka: Schneider Electric
- Ürün Kodu: A9F84406
- Ean Barkodu: 3606480082078
- Üretim Yeri: Hindistan
1.134,20TL
KDV Hariç: 945,16TL
Teknik Özellikler
| Temel Özellikler | |
| Üretici Ürün Adı | A9F84406 - iC60H - minyatür devre kesici - 4P - 6A - |
| Seri | Acti 9 |
| Ürün Adı | Acti9 iC60 |
| Ürün Yada Bileşen Tipi | Minyatür devre kesici |
| Ürün Grubu | İC60H |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 4P |
| Koruma Kutup Sayısı | 4 |
| Nominal Akım(In) | 6 A |
| Şebeke Tipi | AC DC |
| Eğim Kodu | C |
| Kullanım Kategorisi | Kategori A 'e uygunEN 60947-2 Kategori A 'e uygunIEC 60947-2 |
| Yalıtıma Uygunluk | Evet 'e uygunEN 60947-2 Evet 'e uygunIEC 60898-1 Evet 'e uygunIEC 60947-2 Evet 'e uygunTR 60898-1 |
| Kesme Kapasitesi | 10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 15 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2 15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 42 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 42 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| Açma Birimi Teknolojisi | Termik Manyetik |
| Standartlar | EN 60947-2 IEC 60898-1 IEC 60947-2 TR 60898-1 |
| Tamamlayıcı Özellikler | |
| Manyetik Açma Limiti | 8 x In +/- % 20 |
| Nominal Hizmet Kesme Kapasitesi(Ics) | 15 kA 100 % 'e uygunEN 60947-2 - 180...250 V DC 15 kA 100 % 'e uygunIEC 60947-2 - 180...250 V DC 15 kA 50 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz 15 kA 50 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz 21 kA 50 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz 21 kA 50 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz 5 kA 50 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz 5 kA 50 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz 7,5 kA 50 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz 7,5 kA 50 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz 7500 A 75 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz |
| Şebeke Frakansı | 50/60 Hz |
| Sınırlama Sınıfı | 3 'e uygunIEC 60898-1 3 'e uygunTR 60898-1 |
| Nominal Yalıtım Gerilimi(Ui) | 500 V AC 50/60 Hz 'e uygunEN 60947-2 500 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Kontrol Tipi | Geçiş |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 6 kV 'e uygunEN 60947-2 6 kV 'e uygunIEC 60947-2 |
| Montaj Tipi | Sabit |
| Kontak Konum Göstergesi | Evet |
| Cihaz Üzeri Sinyalizasyon | Açma göstergesi |
| 9mm Aralık | 8 |
| Dağıtım Bloğu Uyumluluğu | Üst veya alt: EVET |
| Montaj Desteği | DIN rayı |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektriksel Dayanıklılık | 10000 cycles |
| Bağlantı ve Terminal Bilgileri | Tek terminal (üst veya alt) 1…16 mm² esnek Tek terminal (üst veya alt) 1…25 mm² sert |
| Tel Sıyırma Uzunluğu | 14 mm for üst veya alt connection |
| Genişlik | 72 mm |
| Yükseklik | 85 mm |
| Renk | Beyaz |
| Derinlik | 78,5 mm |
| Ürün Ağırlığı | 0,5 kg |
| Sıkma Torku | 2 N.m üst veya alt |
| Toprak Kaçağı Koruması | Ayrı blok |
| Uygun Ortam Koşulları | |
| IP Koruma Sınıfı | IP20 conforming to EN 60529 IP20 conforming to IEC 60529 |
| Nominal Çalışma Ortam Sıcaklığı | -35…70 °C |
| Aşırı Gerilim Kategorisi | IV |
| Tropik İklim | 2 'e uygunIEC 60068-1 |
| Kirletme Derecesi | 3 'e uygunEN 60947-2 3 'e uygunIEC 60947-2 |
| Depolama Ortam Koşulları | -40…85 °C |
| Bağıl Nem | 95 % -de 55 °C |
| Çalışma Yüksekliği | 0...2000 m |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 7,000 cm |
| Paket 1 Genişliği | 7,500 cm |
| Paket 1 Uzunluğu | 9,500 cm |
| Paket 1 Ağırlığı | 433,000 g |
| Paket 2 Birim Türü | BB1 |
| Paket 2'deki Birim Sayısı | 3 |
| Paket 2 Yüksekliği | 8,000 cm |
| Paket 2 Genişliği | 9,500 cm |
| Paket 2 Uzunluğu | 22,000 cm |
| Paket 2 Ağırlığı | 1,363 kg |
| Paket 3 Birim Türü | S03 |
| Paket 3'deki Birim Sayısı | 33 |
| Paket 3 Yüksekliği | 30,000 cm |
| Paket 3 Genişliği | 30,000 cm |
| Paket 3 Uzunluğu | 40,000 cm |
| Paket 3 Ağırlığı | 15,387 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
