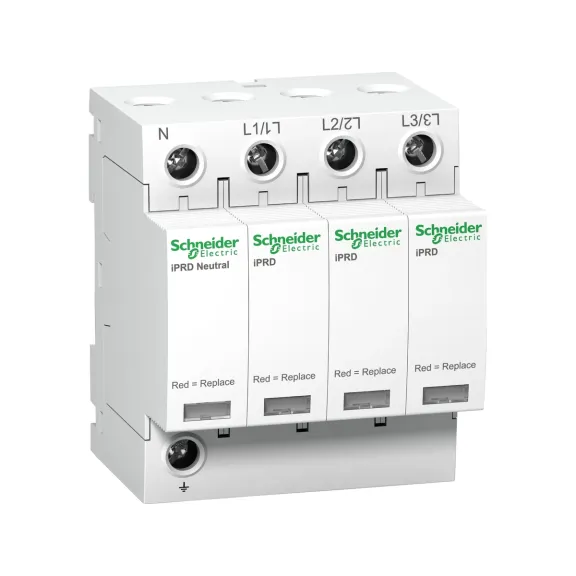

Schneider Electric A9L08601, Acti 9 iPRD8r, Kartuşlu Tip, AG Parafudr, 3 Kutup+Nötr, Tip 3, D Sınıfı, 8 kA

Schneider Electric A9L08601, Acti 9 iPRD8r, Kartuşlu Tip, AG Parafudr, 3 Kutup+Nötr, Tip 3, D Sınıfı, 8 kA
Schneider Electric A9L08601, Acti 9 iPRD8r, Kartuşlu Tip, AG Parafudr, 3 Kutup+Nötr, Tip 3, D Sınıfı, 8 kA
  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: A9L08601
  • Ean Barkodu: 3606480506512
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
4.163,28TL
KDV Hariç: 3.469,40TL
Sepete Ekle
Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Teknik Özellikler

Temel Özellikler
Üretici Ürün Adı A9L08601 - iPRD8r modüler parafudr - 3P + N - 350V - uzaktan
Ürün Yelpazesi Acti 9
Ürün Adı Acti9 iPRD
Ürün Yada Bileşen Tipi Tak-çıkar kartuşlu kesinti durdurucu
Ürün Grubu İPRD8r
Cihaz Uygulaması Dağıtım
Kutup Tanımı 3P + N
Sinyal Kontakları Düzeni 1 SD (1 K/A)
Uzaktan Sinyalleme Ile
Kesinti Durdurucu Tipi Elektrikli dağıtım ağı
Topraklama Sistemi TN-S
TT
Kalite Etiketleri KEMA-KEUR
NF
Standartlar EN 61643-11:2012
IEC 61643-11:2011
Ürün Sertifikaları CE
Tamamlayıcı Özellikler
Kesinti Durdurucu Sınıfı Tip 2 + 3
Kesinti Durdurucu Teknolojisi MOV + GDT
Nominal Çalışma Gerilimi(Ue) 230/400 V AC (+/- 10 %) -de 50/60 Hz
Maksimum Deşarj Akımı(Imax) Diferansiyel mod: 8 kA L/N
Ortak mod: 8 kA L/PE
Ortak mod: 8 kA N/PE
Açık Devre Gerilimi(Uoc) 10 kV tip 3 diferansiyel mod L/N
10 kV tip 3 ortak mod N/PE
Nominal Akım(In) Diferansiyel mod: 2,5 kA (L/N)
Ortak mod: 2,5 kA (L/PE)
Ortak mod: 2,5 kA (N/PE)
Maksimum Sürekli Çalışma Gerilimi(Uc) Diferansiyel mod: 350 V L/N
Ortak mod: 260 V N/PE
Ortak mod: 350 V L/PE
Giriş Akımı Diferansiyel mod <1 kV tip 2 L/N
Diferansiyel mod <1,1 kV tip 3 L/N
Ortak mod <1,1 kV tip 3 N/PE
Ortak mod <1,4 kV tip 2 N/PE
Montaj Modu Takılabilir (DIN rayı)
Geçici Aşırı Gerilim(Ut) 1200 V N/PE 200 ms güvenli arıza modu
337 V L/N 5 s dayanım
442 V L/PE 5 s dayanım
Bağlantı Kesici Cihaz Tipi Ilgili devre kesici IC60N 10 A egim C - Icu 10 kA
Ilgili devre kesici İC60H 10 A egim C - Icu 15 kA
Ilgili devre kesici İC60L 10 A egim C - Icu 25 kA
Ilişkili sigorta GG 25 A - Icu 15 kA
Ilişkili sigorta GG 80 A - Icu 50 kA
Sinyalleme Devre Gerilimi 0,25 A/250 V AC 50/60 Hz
9mm Aralık 8
Bağlantı ve Terminal Bilgileri Tünel tipi terminal (aşağı doğru) 2,5…35 mm²
Tünel tipi terminal (yukarı doğru) 2,5…35 mm²
Genişlik 72 mm
Yükseklik 85 mm
Renk Beyaz (RAL 9003)
Toprak Kaçağı Akımı(Ipe) 0,003 mA
0,6 mA
Derinlik 69 mm
Ürün Ağırlığı 0,421 kg
Sıkma Torku 2,5 N.m
Uygun Ortam Koşulları
Koruma Sınıfı(IK) IK03 conforming to IEC 62262
Nominal Çalışma Ortam Sıcaklığı -25…60 °C
Depolama Ortam Koşulları -40…85 °C
Bağıl Nem 5…95 %
Çalışma Yüksekliği 2000 m
Paket Bilgileri
Paket 1 Birim Türü PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yüksekliği 8 cm
Paket 1 Genişliği 8 cm
Paket 1 Uzunluğu 9 cm
Paket 1 Ağırlığı 453 g
Paket 2 Birim Türü BB1
Paket 2'deki Birim Sayısı 3
Paket 2 Yüksekliği 9 cm
Paket 2 Genişliği 10 cm
Paket 2 Uzunluğu 28 cm
Paket 2 Ağırlığı 1,422 kg
Paket 3 Birim Türü S03
Paket 3'deki Birim Sayısı 27
Paket 3 Yüksekliği 30 cm
Paket 3 Genişliği 30 cm
Paket 3 Uzunluğu 40 cm
Paket 3 Ağırlığı 13,359 kg
Garanti Koşulları
Garanti 18 months
