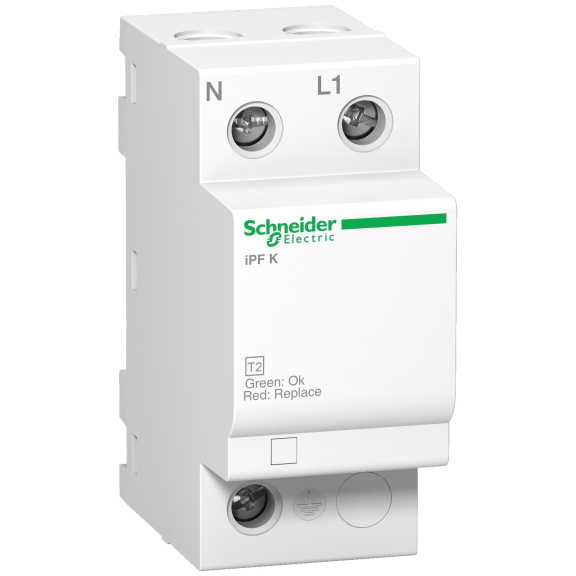

Schneider Electric A9L15687, Acti 9 iPF 40, AG Parafudr, 1 Kutup+Nötr, Tip 2, C Sınıfı, 40 kA
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric A9L15687, Acti 9 iPF 40, AG Parafudr, 1 Kutup+Nötr, Tip 2, C Sınıfı, 40 kA

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: A9L15687
  • Ean Barkodu: 3606480089831
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
3.122,60TL
6.788,26TL
KDV Hariç: 2.602,17TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric A9L15687, Acti 9 iPF 40, AG Parafudr, 1 Kutup+Nötr, Tip 2, C Sınıfı, 40 kA

A9L15687, Acti 9 iPF K 40 ailesinde yer alan Tip 2 parafudr / SPD ürünüdür. 1P + N elektriksel yapısıyla geçici aşırı gerilim darbelerini sınırlayarak bağlı tesisat ve ekipman üzerindeki gerilim stresini azaltmak için kullanılır.

Tip 2 koruma, şebeke anahtarlamaları ve tesis içinde oluşan geçici aşırı gerilimlerin ana veya tali dağıtım panolarında sınırlandırılması için kullanılır. Risk seviyesi, tesisin yıldırım maruziyeti ve üst kademe SPD koordinasyonu birlikte değerlendirilmelidir.

Ürün seçiminde tek bir “kA” değeri yeterli değildir. In: Diferansiyel mod: 15 kA (L/N)
Ortak mod: 15 kA (L/PE)
Ortak mod: 15 kA (N/PE); Imax: Diferansiyel mod: 40 kA L/N
Ortak mod: 40 kA L/PE
Ortak mod: 40 kA N/PE; Uc: Diferansiyel mod: 340 V L/N
Ortak mod: 260 V N/PE; Up: Diferansiyel mod <1,5 kV tip 2 L/N
Ortak mod <1,5 kV tip 2 N/PE. Bu parametreler farklı darbe dalga biçimlerini ve farklı koruma görevlerini ifade eder; birbirinin yerine kullanılmamalıdır.

Uyumluluk odağı: Bu referansın topraklama sistemi TN-S
TT olarak tanımlanmıştır. Uzaktan durum aktarımı bulunmaz. Ürün sabit SPD yapısındadır; servis yaklaşımı ürün ailesinin üretici talimatlarına göre yapılmalıdır.

A9L15687Acti 9 iPF K 40Tip 21P + NImax

Teknik Özellikler

Ürün Kimliği ve SPD Yapısı

MarkaSchneider Electric
Ürün Kodu / EANA9L15687
3606480089831
Seri / AileActi 9 iPF K 40
Ürün / Bileşen TipiParafudr / aşırı gerilim koruma cihazı (SPD)
Ürün GrubuİPF K
Kutup Yapısı1P + N
SPD SınıfıTip 2
SPD TeknolojisiMOV + GDT
Topraklama SistemiTN-S
TT
Uzaktan SinyallemeYok

Aşırı Gerilim Koruma Parametreleri

Nominal Çalışma Gerilimi (Ue)230 V AC (+/- 10 %) — 50/60 Hz
Maksimum Sürekli Çalışma Gerilimi (Uc)Diferansiyel mod: 340 V L/N
Ortak mod: 260 V N/PE
Nominal Deşarj Akımı (In, 8/20 µs)Diferansiyel mod: 15 kA (L/N)
Ortak mod: 15 kA (L/PE)
Ortak mod: 15 kA (N/PE)
Maksimum Deşarj Akımı (Imax, 8/20 µs)Diferansiyel mod: 40 kA L/N
Ortak mod: 40 kA L/PE
Ortak mod: 40 kA N/PE
Koruma Seviyesi (Up)Diferansiyel mod <1,5 kV tip 2 L/N
Ortak mod <1,5 kV tip 2 N/PE
Geçici Aşırı Gerilim Dayanımı (Ut)1200 V N/PE 200 ms dayanım
1453 V L/PE 200 ms dayanım
337 V L/N 5 s dayanım
442 V L/PE 5 s dayanım
Koruma İletkeni Akımı (Ipe)0,003 mA

Koordinasyon, Sinyalleme ve Standartlar

Sinyalleme Devre Gerilimi0,25 A/250 V AC 50/60 Hz
Ön Koruma / İlişkili KesiciIlgili devre kesici İK60N 40 A egim C - Icu 6 kA
Ilişkili sigorta GG 63 A - Icu 25 kA
StandartlarIEC 61643-11:2011
Ürün SertifikalarıCE
EAC

Montaj, Bağlantı ve Çevresel Özellikler

MontajTakılabilir (DIN rayı)
9 mm Modül Adımı4
Boyutlar81 mm × 36 mm × 69 mm
Yükseklik × genişlik × derinlik
Ürün Ağırlığı210 g
RenkBeyaz (RAL 9003)
Terminal KapasitesiTünel tipi terminal (üst veya alt) 16 mm² esnek
Tünel tipi terminal (üst veya alt) 16 mm² halkalı ve esnek
Tünel tipi terminal (üst veya alt) 25 mm² sert
Tel Sıyırma Uzunluğu11 mm
Sıkma Torku3,5 N.m
IK Darbe DayanımıIK03 conforming to IEC 62262
Çalışma Sıcaklığı-25…60 °C
Depolama Sıcaklığı-40…85 °C
Bağıl Nem5…95 %
Çalışma Yüksekliği2000 m
SPD Koordinasyonu ve Montaj Güvenliği Notu

Bağlantı uzunluğu SPD performansının parçasıdır. Faz/nötr ve PE bağlantıları mümkün olduğunca kısa ve düşük empedanslı tutulmalı; pano içindeki toplam bağlantı düzeni üreticinin şemasına uygun yapılmalıdır. Uzun bağlantılar efektif Up seviyesini yükseltebilir.

SPD, sürekli aşırı gerilim regülatörü değildir. Geçici darbe enerjisini sınırlar. Ön koruma sigortası/devre kesicisi, kısa devre koordinasyonu, topraklama kalitesi ve varsa harici yıldırımlık sistemi birlikte değerlendirilmelidir. Montaj ve devreye alma yalnız yetkili elektrik personeli tarafından yapılmalıdır.

Öne Çıkan Özellikler

  • Doğru SPD sınıfı: Tip 2 sınıfı, ürünün tesis içindeki koruma kademesini tanımlar.
  • Uc / Up koordinasyonu: Sürekli çalışma gerilimi Uc şebekeyle, koruma seviyesi Up ise korunacak ekipmanın darbe dayanımıyla birlikte değerlendirilmelidir.
  • Deşarj kapasitesi: Iimp, In ve Imax aynı büyüklük değildir; ürünün sınıfına göre doğru parametre esas alınmalıdır.
  • Topraklama sistemi uyumluluğu: Üretici verisindeki TN-S
    TT şebeke/topraklama yapısı dikkate alınmalıdır.
  • Yerel durum takibi: Bu varyantta uzaktan aktarım kontağı bulunmaz; durum kontrolü ürünün yerel göstergesi ve bakım prosedürü üzerinden yapılır.
  • Kompakt sabit gövde: Kartuşsuz/farklı servis mimarisiyle kompakt DIN rayı uygulamalarına yöneliktir.
  • SPD teknolojisi: MOV + GDT yapısı ürün ailesinin darbe sınırlama yöntemini belirler.

Kimler İçin İdeal?

  • Elektrik proje mühendisleri ve koruma koordinasyonu yapan tasarımcılar
  • Pano imalatçıları ve OEM üreticileri
  • Ticari bina ve endüstriyel tesis elektrik ekipleri
  • Bakım ve yenileme çalışmalarında kod bazlı SPD değişimi yapan ekipler

Tipik Kullanım Alanları

  • Ana ve tali dağıtım panoları
  • Ticari bina elektrik panoları
  • Endüstriyel makine beslemeleri
  • Şebeke anahtarlama darbelerine karşı koruma
  • Kademeli SPD koruma sistemleri
  • Konut ve tesis dağıtım panoları

Seçim ve Uyumluluk Notu

A9L15687 seçilirken Tip 2, 1P + N, Uc, Up, Iimp/In/Imax değerleri, topraklama sistemi ve üreticinin istediği ön koruma birlikte değerlendirilmelidir. Parafudrun üzerindeki veya ürün adındaki tek bir kA değeri; Iimp, In ve Imax'ın tamamını ifade etmez.

Muadil / İkame ve Yaşam Döngüsü Notu

Schneider Electric Türkiye bu referansı üretimden kaldırılmış olarak göstermektedir. İncelenen resmî sayfada doğrulanmış doğrudan ikame gösterilmediği için alternatif ürün kodu tahmin edilmemiştir.

Montaj ve Devreye Alma Notları

  • Şebeke ve topraklama sisteminin ürünün üretici verisindeki TN-S
    TT     uyumluluğuyla eşleştiğini doğrulayın.
  • SPD bağlantı iletkenlerini mümkün olduğunca kısa, düz ve düşük empedanslı güzergâhla bağlayın; keskin halka ve gereksiz kablo uzunluğundan kaçının.
  • Ön koruma sigortası/devre kesicisini ürünün kısa devre koordinasyon ve bağlantı tablosuna göre seçin.
  • Terminal kesiti ve sıkma torkunu teknik özelliklerde belirtilen değerlere göre uygulayın; pano enerjilendirilmeden önce PE sürekliliğini kontrol edin.
  • Durum göstergesi veya uzaktan sinyal kontağı bulunan modellerde bakım/devreye alma sırasında gösterge ve sinyal işlevini test edin.

Neden Elektrofors?

Schneider Electric A9L15687, Acti 9 iPF 40, AG Parafudr, 1 Kutup+Nötr, Tip 2, C Sınıfı, 40 kA satın alınırken ürün kodu, EAN, SPD sınıfı, kutup yapısı, Uc, Up, Iimp/In/Imax değerleri, topraklama sistemi, uzaktan sinyalleme ve ön koruma gereksinimi birlikte kontrol edilmelidir. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric referansı üzerinden sipariş oluşturabilirsiniz.

  • Parametre ayrımı: Iimp, In, Imax, Uc ve Up birbirine karıştırılmadan kod bazında değerlendirilir.
  • Doğru sınıf seçimi: Tip 1, Tip 1+2, Tip 2 ve Tip 2+3 ürünler pano seviyesi ve yıldırım riskine göre ayrılır.
  • Topraklama uyumluluğu: TN-C, TN-S, TT veya IT sistem bilgisi ürünün tam referansıyla birlikte kontrol edilir.
  • Yaşam döngüsü kontrolü: Üretimden kaldırılmış referanslarda yalnız doğrulanmış üretici bilgisi kullanılır; tahmini muadil yazılmaz.

Teknik içerik; Elektrofors ürün veri alanlarındaki Schneider Electric teknik nitelikleri ve güncel resmî Schneider Electric ürün/seri kayıtları esas alınarak hazırlanmıştır. Nihai sipariş ve projelendirmede ürün kodu, güncel üretici veri sayfası, IEC 61643-11 koordinasyonu, ön koruma, topraklama sistemi ve bölgesel yaşam döngüsü durumu kontrol edilmelidir.
