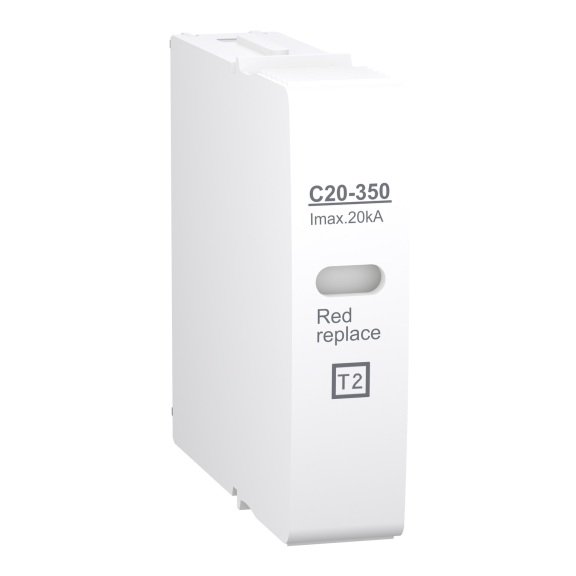

Schneider Electric A9L16311, Acti 9 iQuick PRD20r, iQuick PRD20r AG Parafudrları İçin Kartuş, Tip 2

Schneider Electric A9L16311, Acti 9 iQuick PRD20r, iQuick PRD20r AG Parafudrları İçin Kartuş, Tip 2
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz
Schneider Electric A9L16311, Acti 9 iQuick PRD20r, iQuick PRD20r AG Parafudrları İçin Kartuş, Tip 2
  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: A9L16311
  • Ean Barkodu: 3606480387142
  • Üretim Yeri: Macaristan
0 yorum yapılmış. / Sizde Yorum Yapın!
2.211,68TL
4.808,02TL
KDV Hariç: 1.843,07TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Schneider Electric A9L16311, Acti 9 iQuick PRD20r, iQuick PRD20r AG Parafudrları İçin Kartuş, Tip 2

A9L16311, Acti 9 iQuick PRD20r yedek kartuş olarak kullanılan faz/aşırı gerilim koruma kartuşu referansıdır. Tek başına bağımsız parafudr değildir; iQuick PRD20r içinde takılabilir servis elemanı olarak çalışır.

Elektriksel yapı Tip 2 sınıfındadır. Koruma teknolojisi MOV (metal oksit varistör); Uc 350 V, Up <1,2 kV tip 2, In 5 kA ve Imax 20 kA değerleriyle tanımlanır. Bu değerler kartuşun hangi iQuick PRD gövdesinde kullanılabileceğini belirleyen temel seçim parametreleridir.

C20-350 kartuşu fiziksel olarak benzer başka iQuick/PRD kartuşlarıyla otomatik muadil kabul edilmemelidir. PRD40r ve PRD20r faz kartuşlarının deşarj kapasitesi farklıdır; nötr kartuş ise GDT tabanlı nötr-PE koruma yolunda farklı görev üstlenir.

Servis mantığı: Bayrak (beyaz/kırmızı) kartuşun bakım durumunun kontrolüne yardımcı olur. Kartuş değişiminde ana SPD tabanının mekanik ve elektriksel olarak sağlam olduğu ayrıca doğrulanmalıdır; tabanda termal/ark hasarı varsa yalnız kartuş değişimi yeterli kabul edilmemelidir.

A9L16311C20-350Tip 2Yedek KartuşMOV

Teknik Özellikler

Ürün Kimliği ve SPD Yapısı

MarkaSchneider Electric
Ürün Kodu / EANA9L16311
3606480387142
Seri / AileActi 9 iQuick PRD20r yedek kartuş
Ürün / Bileşen TipiTakılabilir yedek parafudr kartuşu
Ürün GrubuC20-350
Uyumlu SPDiQuick PRD20r
SPD SınıfıTip 2
Koruma TeknolojisiMOV (metal oksit varistör)
Topraklama SistemiTN
TT

Aşırı Gerilim Koruma Parametreleri

Nominal Çalışma Gerilimi (Ue)230 V AC 50 Hz
Maksimum Sürekli Çalışma Gerilimi (Uc)350 V
Koruma Seviyesi (Up)<1,2 kV tip 2
Nominal Deşarj Akımı (In, 8/20 µs)5 kA
Maksimum Deşarj Akımı (Imax, 8/20 µs)20 kA
Yanıt Süresi< 25 ns

Standartlar ve Koordinasyon

StandartlarEN 61643-11
IEC 61643-1
Sertifikalar / Kalite İşaretleriKEMA-KEUR
NF

Montaj, Bağlantı ve Çevresel Özellikler

MontajTakılabilir
Montaj DesteğiSPD modülü içine
9 mm Modül Adımı1,3
Boyutlar50 mm × 12 mm × 57 mm
Yükseklik × genişlik × derinlik
RenkBeyaz (RAL 9003)
Yerel Durum GöstergesiBayrak (beyaz/kırmızı)
IP / IK KorumaIP20 ön yüz:
Çalışma Sıcaklığı-25…60 °C
Depolama Sıcaklığı-40…70 °C
Bağıl Nem5…95 %
Çalışma Yüksekliği0...2000 m
Kartuş Değişimi ve SPD Güvenlik Notu

Bu referans bağımsız bir parafudr değildir. Yalnız üreticinin belirttiği iQuick PRD gövdesine takıldığında tasarlanan koruma performansını sağlar. Uc, Up, In/Imax, faz/nötr görevi veya teknoloji eşleşmeden farklı kartuş kullanılmamalıdır.

Kartuş değişiminden önce pano enerjisiz hale getirilmeli ve gerilimsizlik doğrulanmalıdır. SPD tabanında yanık, çatlak, ark izi, gevşek terminal veya mekanik deformasyon varsa yalnız kartuş değişimi yeterli kabul edilmemelidir.

Öne Çıkan Özellikler

  • Tak-çıkar servis yapısı: Uyumlu iQuick PRD gövdesindeki koruma kartuşunun tabanı sökmeden değiştirilmesine yardımcı olur.
  • Kod bazlı uyumluluk: C20-350 yalnız iQuick PRD20r için seçilmelidir.
  • Tip 2 koruma parametreleri: Uc 350 V, Up <1,2 kV tip 2, In 5 kA ve Imax 20 kA değerleri kartuşun teknik kapasitesini tanımlar.
  • Yerel durum göstergesi: Bayrak (beyaz/kırmızı) kartuşun servis/değişim ihtiyacının saha kontrolüne yardımcı olur.
  • MOV faz kartuşu: Metal oksit varistör tabanlı yapı faz iletkenindeki geçici aşırı gerilim enerjisinin sınırlandırılmasına yöneliktir.

Kimler İçin İdeal?

  • iQuick PRD parafudrların bakım ve yedek parça yönetimini yapan elektrik ekipleri
  • Pano imalatçıları ve OEM üreticileri
  • Kartuş durumunu periyodik bakım planında izleyen tesisler
  • Mevcut iQuick PRD gövdesini doğru kartuşla yenilemek isteyen uygulamalar

Tipik Kullanım Alanları

  • iQuick PRD kartuş değişimi
  • Ana ve tali dağıtım panosu bakımı
  • Tip 2 SPD servis işlemleri
  • Yedek parça stok yönetimi
  • Ticari bina ve endüstriyel tesis panoları
  • Kod bazlı bakım ve yenileme

Seçim ve Uyumluluk Notu

A9L16311 seçiminde ana kriter kartuşun görünüşü değil, C20-350 kodu ve iQuick PRD20r uyumluluğudur. Uc, Up, In, Imax ve faz/nötr görevi eşleşmeden farklı iQuick PRD kartuşu kullanılmamalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

A9L16311 için Schneider Electric'in bölgesel ürün kayıtları farklılık göstermektedir: bazı bölgelerde ürün kaydı erişilebilirken bazı bölgelerde üretimden kaldırılmış ve doğrudan ikamesiz olarak gösterilir. Bu nedenle Türkiye tedarik durumu sipariş öncesinde doğrulanmalı; tahmini muadil kullanılmamalıdır.

Montaj ve Değişim Notları

  • Kartuş değişiminden önce ana iQuick PRD gövdesinin tam referansını ve kartuş kodunu birebir doğrulayın.
  • Pano enerjisini güvenli biçimde kesin ve gerilimsizlik doğrulaması yapmadan kartuşu çıkarmayın.
  • Kartuş yuvasında termal hasar, çatlak, ark izi veya gevşeklik bulunmadığını kontrol edin.
  • Yeni kartuşu yalnız üreticinin belirttiği yuvaya tam oturacak şekilde takın; mekanik zorlamayla farklı gövdeye uygulamayın.
  • Devreye alma sonrasında yerel kartuş göstergesini ve varsa ana SPD'nin SD uzaktan durum kontağını kontrol edin.

Neden Elektrofors?

Schneider Electric A9L16311, Acti 9 iQuick PRD20r, iQuick PRD20r AG Parafudrları İçin Kartuş, Tip 2 satın alınırken ana iQuick PRD gövdesinin tam referansı, kartuş kodu, Uc, Up, In/Imax değerleri ve faz/nötr görevi birlikte kontrol edilmelidir. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric yedek kartuş referansı üzerinden sipariş oluşturabilirsiniz.

  • Gövde-kartuş eşleşmesi: PRD40r, PRD20r ve nötr kartuşları birbirine karıştırılmaz.
  • Faz/nötr ayrımı: GDT nötr kartuşu MOV faz kartuşlarıyla aynı görevde kabul edilmez.
  • Parametre doğruluğu: Uc, Up, In ve Imax doğru teknik anlamlarıyla gösterilir.
  • Yaşam döngüsü kontrolü: Bölgesel üretim/ticari durum farklılıklarında doğrulanmamış muadil önerilmez.

Teknik içerik, Elektrofors ürün veri alanları ile Schneider Electric'in resmî iQuick PRD kartuş kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai sipariş ve bakım uygulamasında ana SPD gövdesi, kartuş ürün kodu, güncel üretici veri sayfası, pano enerjisiz çalışma prosedürü ve bölgesel yaşam döngüsü durumu doğrulanmalıdır.
